Q800GE 1U05 系列工控迷你电脑

主要特点

  • 英特尔6代 Skylake-U 处理器

  • 英特尔7代 Kabylake-U 处理器

  • 英特尔8代 Kabylake-R-U 处理器

  • 1 × HDMI

  • 4 × USB 3.0, 2 × USB 2.0

  • 1 × mSATA, 1 × Mini PCIe, 1 × M.2, 1 × SATA 3.0

  • 1 × RS-232 (RJ-45)

  • 8 × 英特尔I211-AT/I210-AT 千兆网卡

处理器规格
处理器英特尔6代 Skylake-U 处理器
英特尔7代 Kabylake-U 处理器
英特尔8代 Kabylake-R-U 处理器
处理器基础功耗由处理器决定
内存1 × DDR4 笔记本内存插槽(最大支持32G,2133/2400MHz)
芯片组由处理器决定
图形控制器由处理器决定
网络控制器8 × 英特尔I211-AT/I210-AT 千兆网卡
看门狗支持
正面接口
电源按钮1 × 电源按钮,1 × 复位按钮
指示灯1 × 电源指示灯,1 × 硬盘指示灯
USB4 × USB 3.0,2 × USB 2.0
电源输入接口1 × 电源输入接口
显示输出1 × HDMI
串口1 × RS-232 接口(RJ-45)

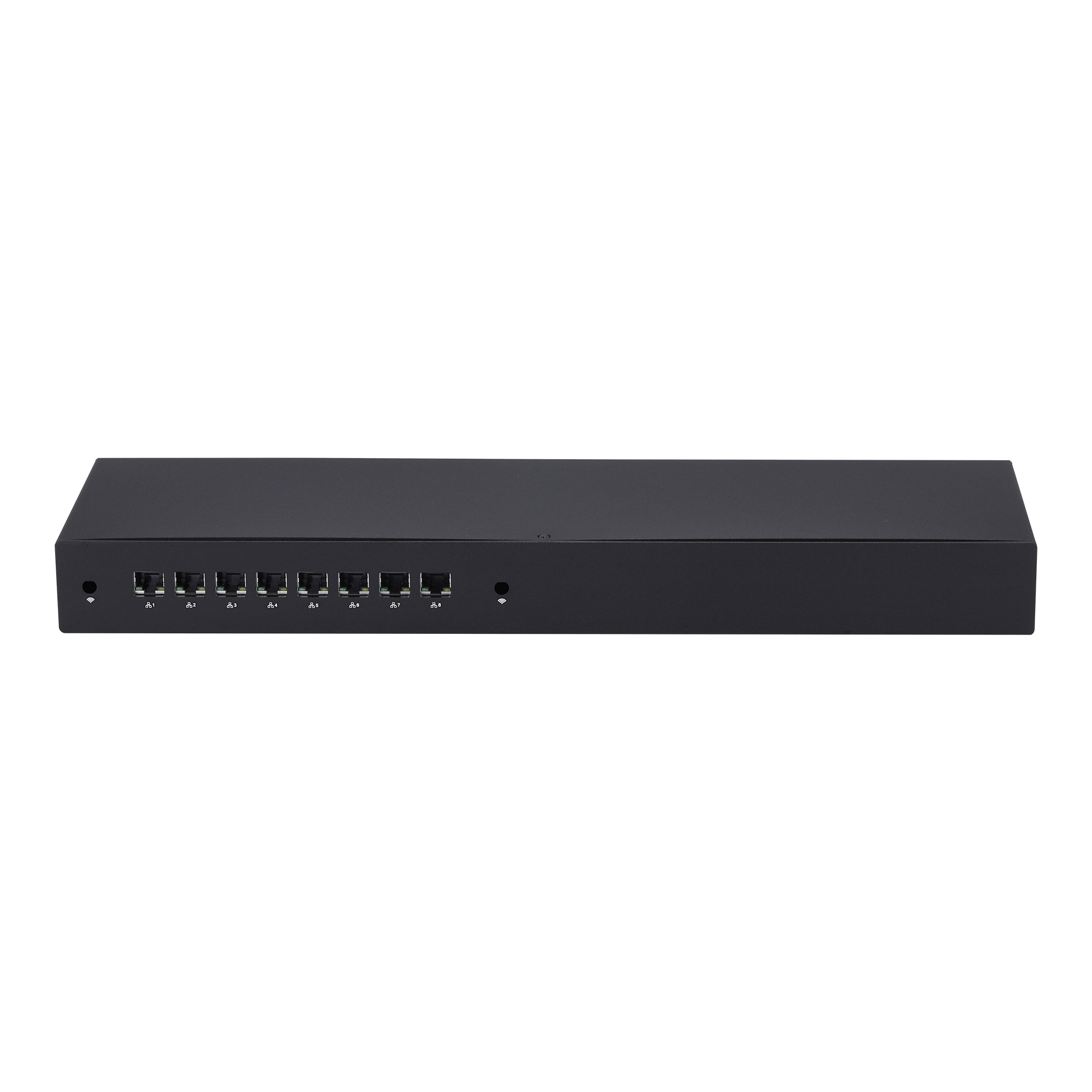

背部接口
网络接口8 × 英特尔I211-AT/I210-AT 千兆网卡
存储
类型1 × 2.5英寸笔记本硬盘或固态硬盘
1 × 全高 Mini PCIe 用于 mSATA固态硬盘
操作系统支持
操作系统支持Windows 10,Linux
Windows 7(仅适用于6代 Skylake)
扩展功能
Mini PCIe1 × Mini PCIe(只支持USB信号的设备)
全高规格用于 4G
半高规格用于Wi-Fi
M.21 × M.2 用于 Wi-Fi(E key,类型:2230)
SIM卡槽1
来电开机跳线支持,1 × 3Pin,间距:2.54mm
BIOS清除跳线支持,1 × 3Pin,间距:2.0mm
GPIO1,2 × 5Pin,间距:2.0mm
RS-4850
直流电源输入接口不支持
电源规格
交流输入交流 100-240V(默认)
电源适配器直流 12V(外径5.5mm,内径2.5mm)
工作环境
工作温度0°C~50°C
储存温度-20°C~80°C
环境湿度10%~90%
其它参数
材料铝合金
设备参考尺寸440 × 113 × 44mm
设备参考重量1.20kg
壁挂支持不支持
包装参考尺寸545 × 180 × 90mm
防盗锁孔不支持
散热方式通过风扇主动散热

包装清单

序号类别数量标记
1工控迷你整机1台
2硅胶垫4颗
3背挂VESA支架1个
4VESA螺丝1套
5电源适配器1个
6AC电源线1条
7硬盘螺丝1套
8硬盘线1根由订购机型决定
9天线棒2由订购配置决定

订购和规格选型

快速订购编码: Q838GE-1U05

订购编码机箱处理器 代号处理器 类型处理器 编号处理器 核心数处理器 线程数处理器 基本频率处理器 最大睿频处理器 缓存处理器 集成显卡处理器 基础功耗
Q816GE1U05Skylake赛扬3855U221.6GHz/2MIntel HD 51015W
Q826GE1U05Skylake赛扬3955U222.0GHz/2MIntel HD 51015W
Q836GE1U05Skylake酷睿 i36100U242.3GHz/3MIntel HD 52015W
Q856GE1U05Skylake酷睿 i56200U242.3GHz2.8GHz3MIntel HD 52015W
Q876GE1U05Skylake酷睿 i76500U242.5GHz3.1GHz4MIntel HD 52015W
Q817GE1U05Kaby Lake赛扬3865U221.8GHz/2MIntel HD 61015W
Q827GE1U05Kaby Lake赛扬3965U222.2GHz/2MIntel HD 61015W
Q837GE1U05Kaby Lake酷睿 i37100U242.4GHz/3MIntel HD 62015W
Q857GE1U05Kaby Lake酷睿 i57200U242.5GHz3.1GHz3MIntel HD 62015W
Q877GE1U05Kaby Lake酷睿 i77500U242.7GHz3.5GHz4MIntel HD 62015W
Q818GE1U05Kaby Lake R赛扬3867U221.8GHz/2MIntel HD 61015W
Q828GE1U05Kaby Lake R奔腾4417U222.3GHz/2MIntel HD 61015W
Q838GE1U05Kaby Lake R酷睿 i38130U242.0GHz3.40GHz4MIntel UHD 62015W
Q858GE1U05Kaby Lake R酷睿 i58250U481.6GHz3.4GHz6MIntel UHD 62015W
Q878GE1U05Kaby Lake R酷睿 i78550U481.8GHz4.0GHz8MIntel UHD 62015W

可选机箱外形

机箱2.5英寸固态硬盘或机械硬盘支持
S10支持
S13支持
S20支持
1U05支持

定制选项

功能描述
USB 2.02
串口5 × RS-232 接口,DB9
GPIO1
VGA1
RS-4852
