Q31100G4 S17 系列工控迷你电脑
- 网卡总数： 4
- 10G 光口： 0
- 10G 电口： 0
- 2.5G 电口： 4
- 1G 电口： 0
- 串口数： 0
主要特点
英特尔11代 Tiger Lake 处理器
1× HDMI
1 × USB 3.0, 2 × USB 2.0
1 × Type C
4 × M.2
4 × 英特尔I226-V 2.5G网卡
| 处理器规格 | |
| 处理器 | 英特尔11代 Tiger Lake 处理器 |
| 处理器基础功耗 | 由处理器决定 |
| 内存 | 2 × DDR4 笔记本内存插槽 （最大支持64G，2133/2400MHz） |
| 芯片组 | 由处理器决定 |
| 图形控制器 | 由处理器决定 |
| 网络控制器 | 4 × 英特尔I226-V 2.5G网卡 |
| 看门狗 | 支持 |
| 芯片组 | 由处理器决定 |

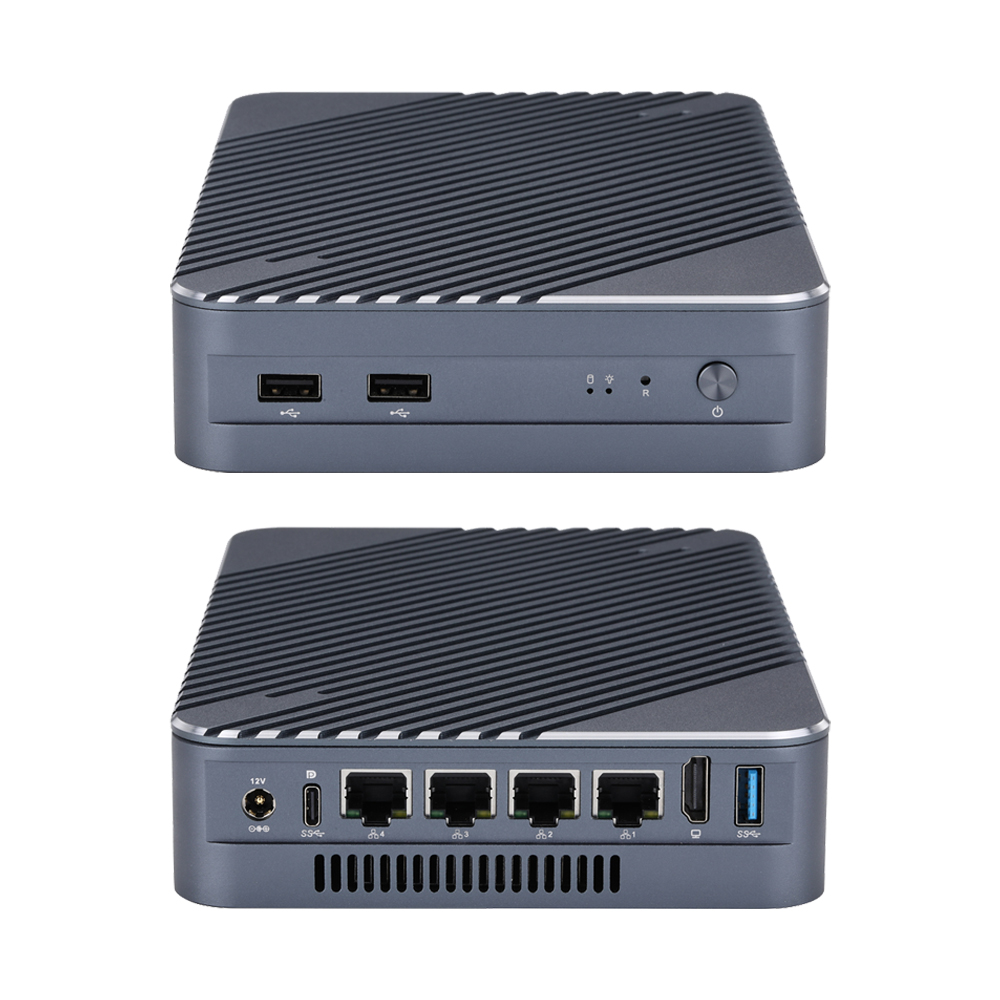

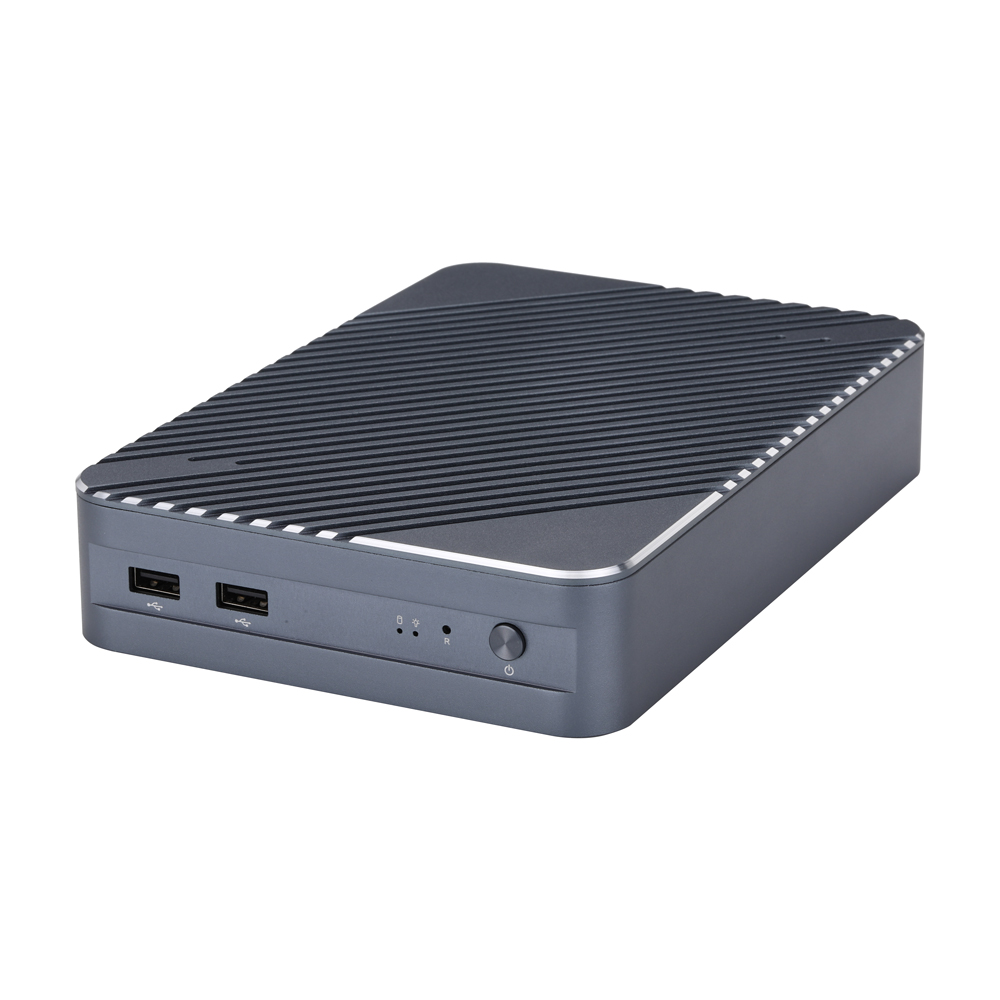

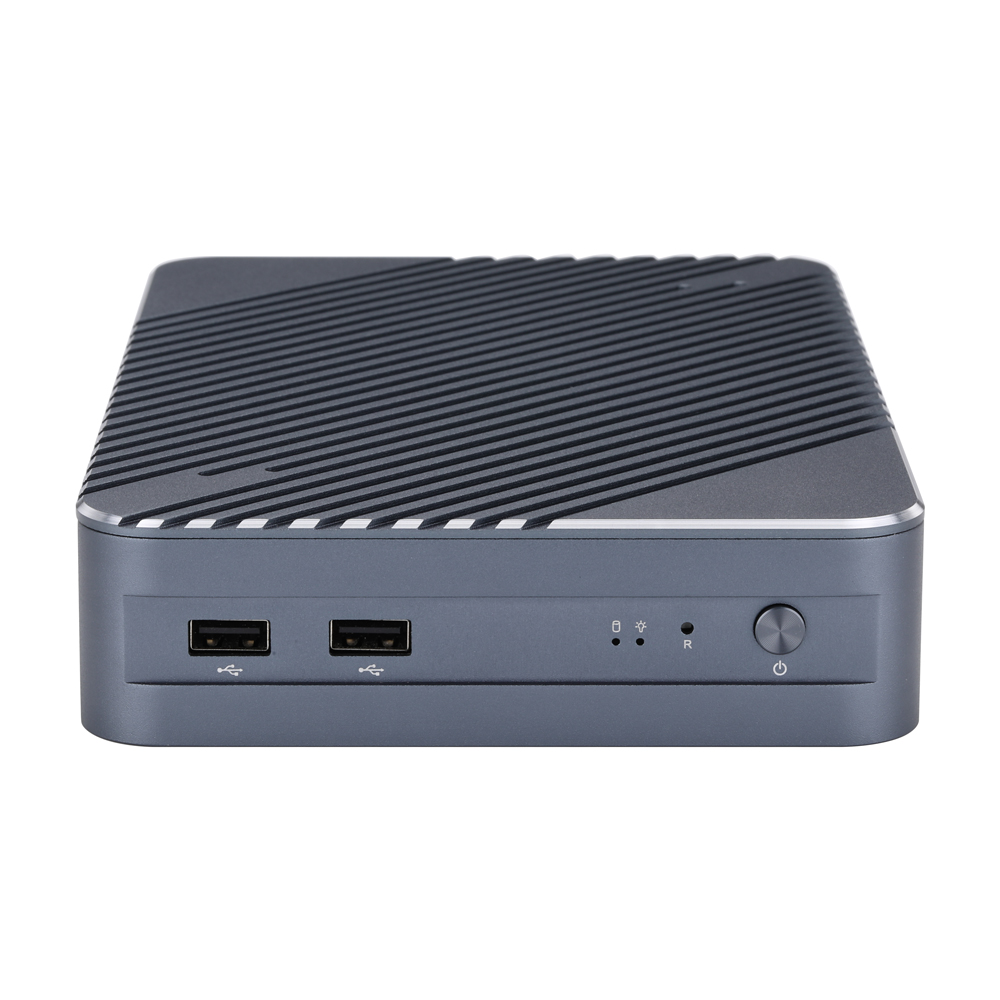

| 正面接口 | |
| 电源按钮 | 1 × 电源按钮，1 × 复位按钮 |
| 指示灯 | 1 × 电源指示灯，1 × 硬盘指示灯 |
| USB | 2 × USB 2.0 |

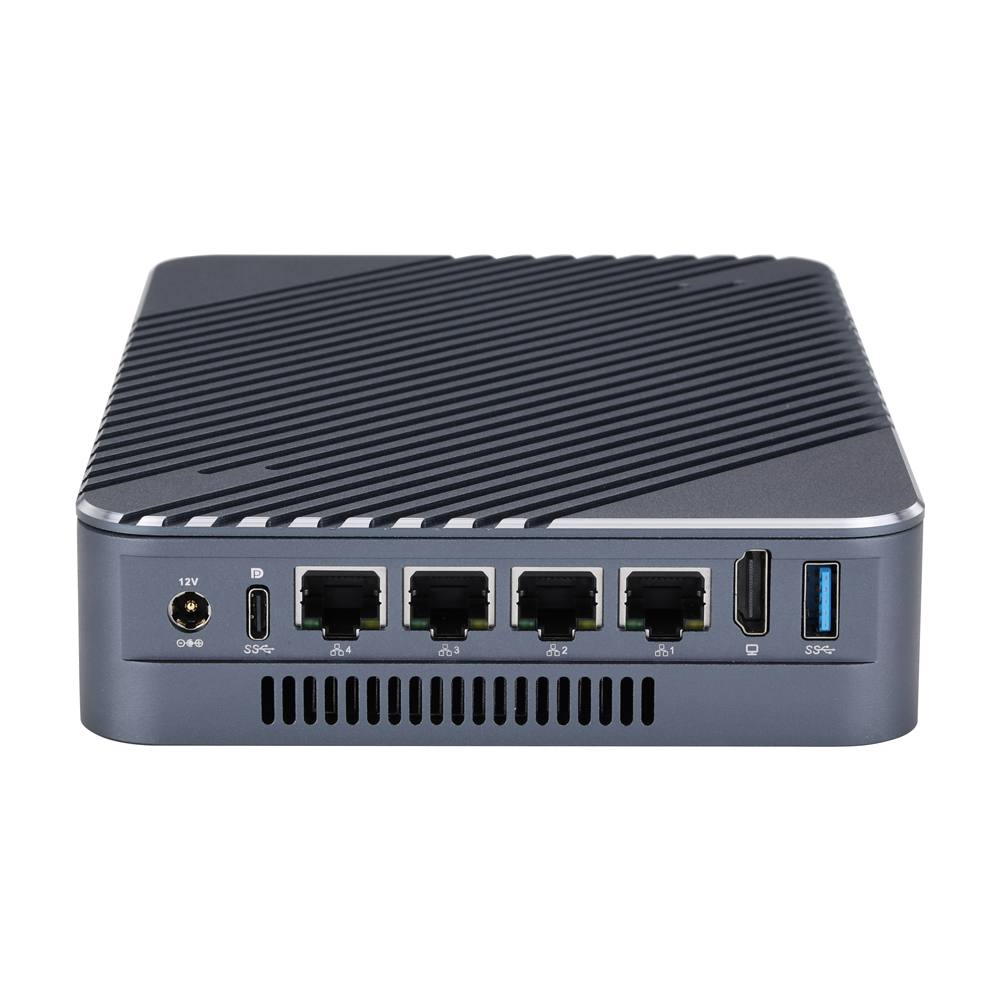

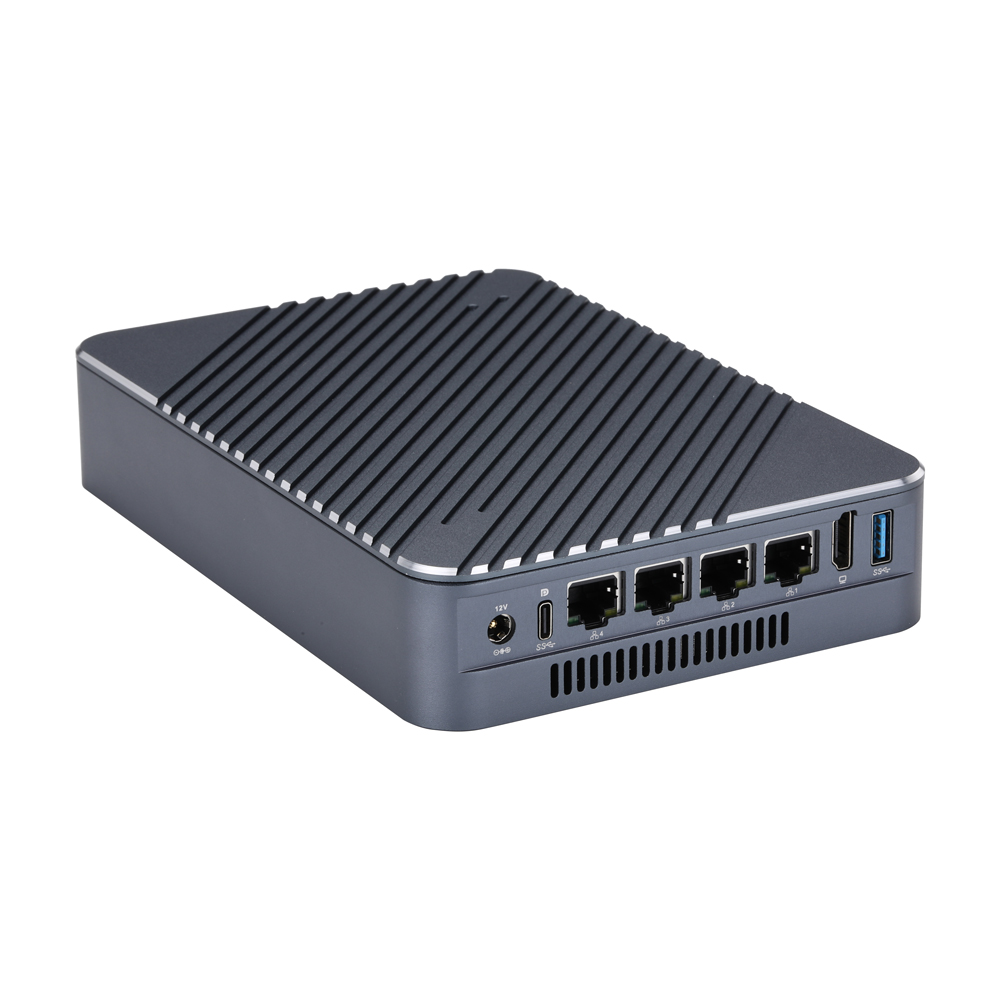

| 背部接口 | |
| 电源输入接口 | 1 × 电源输入接口 |
| 网络接口 | 4 × 英特尔I226-V 2.5G网卡 |
| 显示输出 | 1 × HDMI |
| USB | 1 × USB 3.0 |
| Type C | 1 × Type C（USB3.0，Display Port） |
| 存储 | |
| 类型 | 2 × M.2 用于固态硬盘 （M key，类型：2242/2260/2280，PCIe 3.0 × 2） 2 × M.2 用于固态硬盘 （M key，类型：2242/2260/2280，PCIe 3.0 × 1） |
| 操作系统支持 | |
| 操作系统支持 | UEFI Windows 10，UEFI Linux |

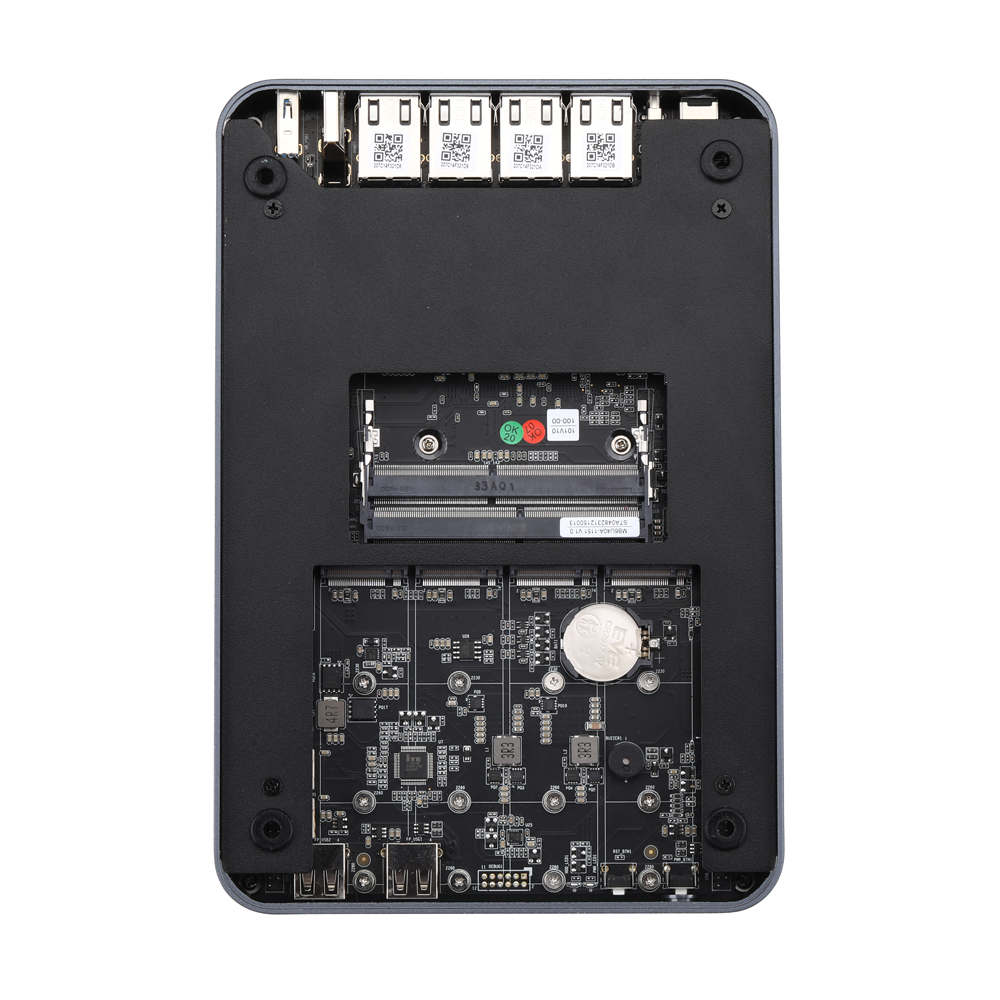

| 扩展功能 | |
| M.2 | 2 × M.2 用于固态硬盘 （M key，类型：2242/2260/2280，PCIe 3.0 × 2） |
| M.2 | 2 × M.2 用于固态硬盘 （M key，类型：2242/2260/2280，PCIe 3.0 × 1） |
| PCIe | 1，PCIe 插槽（类型：X16，PCIe 4.0 × 4） |
| 来电开机跳线 | 1，1 × 3Pin，间距：2.0mm |
| BIOS清除跳线 | 1，1 × 3Pin，间距：2.0mm |
| 前面板扩展插针 | 1，2 × 5Pin，间距：2.0mm |
| USB | 2，2 × 5Pin，间距：2.0mm |
| 串口 | 1 × RS-232 接口，1，2 × 5Pin，间距：2.0mm |
| 直流电源输入接口 | 1，1 × 2Pin，间距：3.5mm，凤凰端子 2Pin（可定制） |
| 电源规格 | |
| 电源适配器 | 12V7A |
| 电源输入接口 | 外径5.5mm，内径2.5mm |
| 工作环境 | |
| 工作温度 | 0°C~50°C |
| 储存温度 | -20°C~80°C |
| 环境湿度 | 10%~90% |
| 其它参数 | |
| 材料 | 铝合金 |
| 设备参考尺寸 | 142 × 210 × 39mm |
| 设备参考重量 | 1.04kg |
| 壁挂支持 | - |
| 包装参考尺寸 | 285 × 260 × 93mm |
| 防盗锁孔 | 不支持 |
| 散热方式 | 通过风扇主动散热 |
包装清单
| 序号 | 类别 | 数量 | 标记 |
| 1 | 工控迷你整机 | 1台 | |
| 2 | 硅胶垫 | 4颗 | |
| 3 | 背挂VESA支架 | 0个 | |
| 4 | VESA螺丝 | 0套 | |
| 5 | 电源适配器 | 1个 | |
| 6 | AC电源线 | 1条 | |
| 7 | 硬盘螺丝 | 1套 | |
| 8 | 硬盘线 | 1根 | 由订购机型决定 |
| 9 | 天线棒 | 2 | 由订购配置决定 |
订购和规格选型
快速订购编码: Q31151G4-S17
| 订购编码 | 机箱 | 处理器 代号 | 处理器 类型 | 处理器 编号 | 处理器 核心数 | 处理器 线程数 | 处理器 基本频率 | 处理器 最大睿频 | 处理器 缓存 | 处理器 集成显卡 | 处理器 基础功耗 |
| Q31111G4 | S17 | Tiger Lake | 赛扬 | 6305 | 2 | 2 | 1.80 GHz | 4M | Intel UHD Graphics | 15W | |
| Q31121G4 | S17 | Tiger Lake | 奔腾 | 7505 | 2 | 4 | 2.00 GHz | 3.50 GHz | 4M | Intel UHD Graphics | 15W |
| Q31131G4 | S17 | Tiger Lake | 酷睿 i3 | 1115G4 | 2 | 4 | 3.00 GHz | 4.10 GHz | 6M | Intel UHD Graphics | 12-28W |
| Q31132G4 | S17 | Tiger Lake | 酷睿 i3 | 1125G4 | 4 | 8 | 2.00 GHz | 3.70 GHz | 8M | Intel UHD Graphics | 12-28W |
| Q31151G4 | S17 | Tiger Lake | 酷睿 i5 | 1135G7 | 4 | 8 | 2.40 GHz | 4.20 GHz | 8M | Intel Iris Xe Graphics | 12-28W |
| Q31152G4 | S17 | Tiger Lake | 酷睿 i5 | 1145G7 | 4 | 8 | 2.60 GHz | 4.40 GHz | 8M | Intel Iris Xe Graphics | 12-28W |
| Q31153G4 | S17 | Tiger Lake | 酷睿 i5 | 1155G7 | 4 | 8 | 2.50 GHz | 4.50 GHz | 8M | Intel Iris Xe Graphics eligible | 12-28W |
| Q31171G4 | S17 | Tiger Lake | 酷睿 i7 | 1165G7 | 4 | 8 | 2.80 GHz | 4.70 GHz | 12M | Intel Iris Xe Graphics | 12-28W |
| Q31172G4 | S17 | Tiger Lake | 酷睿 i7 | 1185G7 | 4 | 8 | 3.00 GHz | 4.80 GHz | 12M | Intel Iris Xe Graphics | 12-28W |
| Q31173G4 | S17 | Tiger Lake | 酷睿 i7 | 1195G7 | 4 | 8 | 2.90 GHz | 5.00 GHz | 12M | Intel Iris Xe Graphics eligible | 12-28W |
| Q51151G4 | S17 | Tiger Lake | 酷睿 i5 | 11300H | 4 | 8 | 2.60 GHz | 4.40 GHz | 8M | Intel Iris Xe Graphics | 28-35W |
| Q51152G4 | S17 | Tiger Lake | 酷睿 i5 | 11320H | 4 | 8 | 2.50 GHz | 4.50 GHz | 8M | Intel Iris Xe Graphics eligible | 28-35W |
| Q51171G4 | S17 | Tiger Lake | 酷睿 i7 | 11370H | 4 | 8 | 3.00 GHz | 4.80 GHz | 12M | Intel Iris Xe Graphics | 28-35W |
| Q51172G4 | S17 | Tiger Lake | 酷睿 i7 | 11375H | 4 | 8 | 3.00 GHz | 5.00 GHz | 12M | Intel Iris Xe Graphics | 28-35W |
| Q51173G4 | S17 | Tiger Lake | 酷睿 i7 | 11390H | 4 | 8 | 2.90 GHz | 5.00 GHz | 12M | Intel Iris Xe Graphics eligible | 28-35W |
