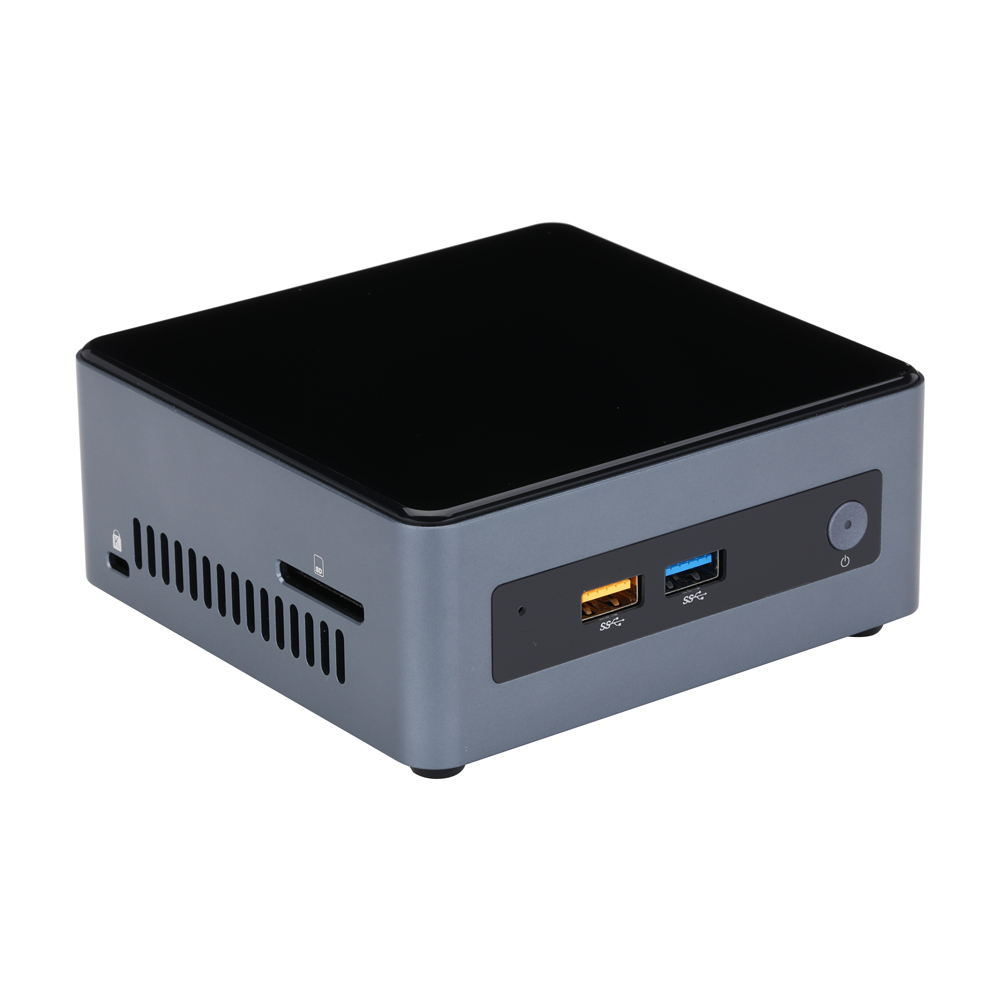

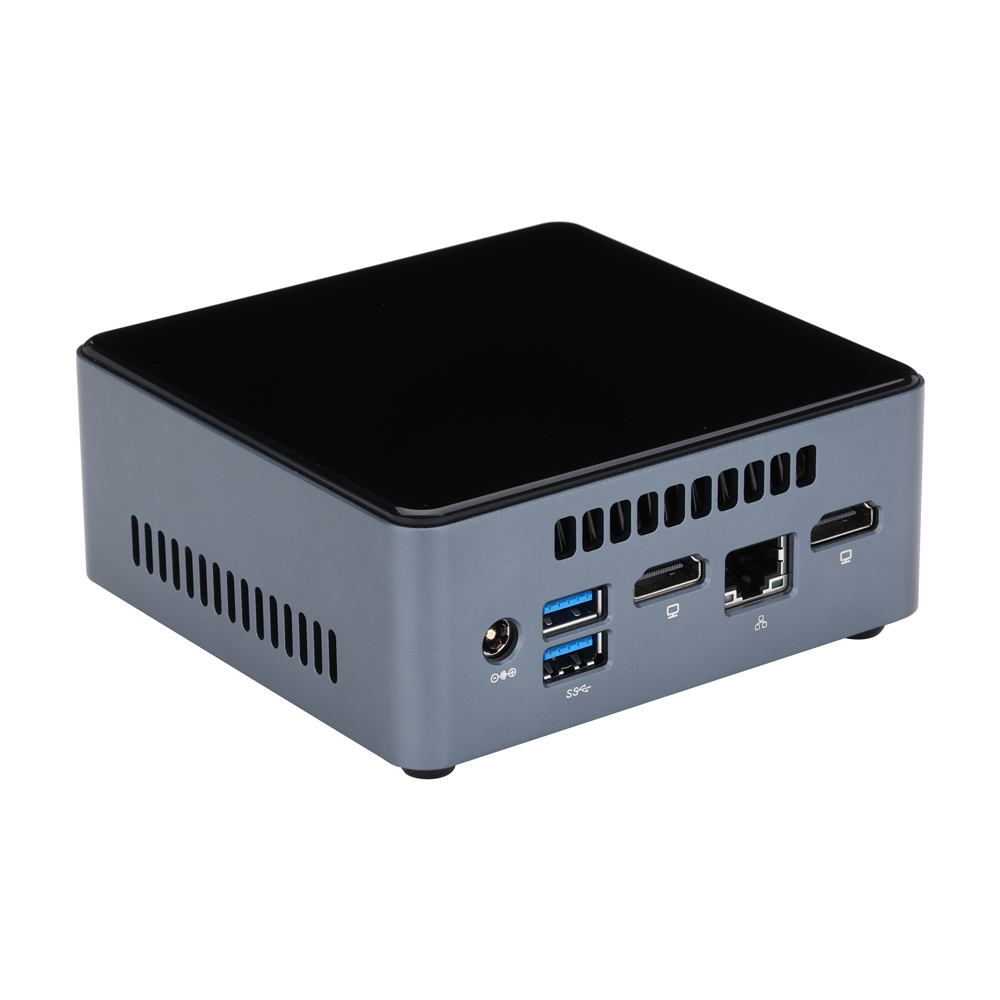

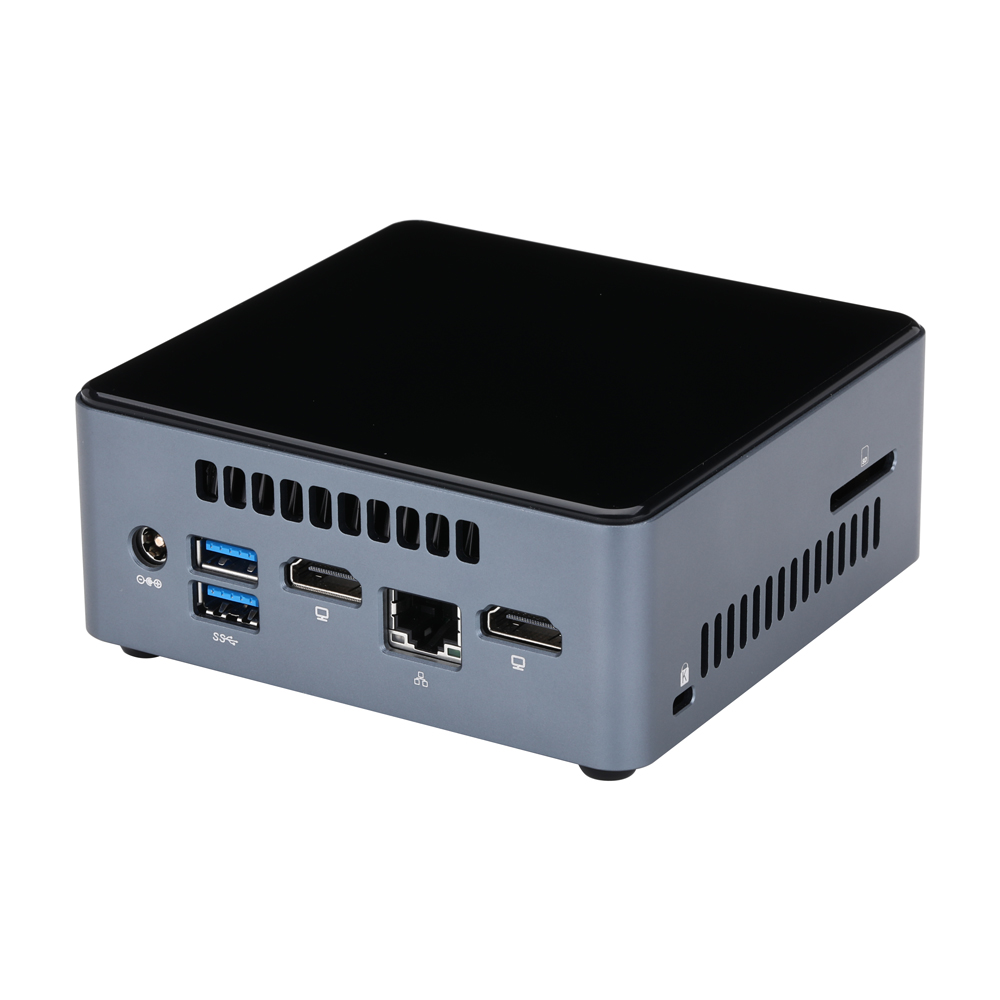

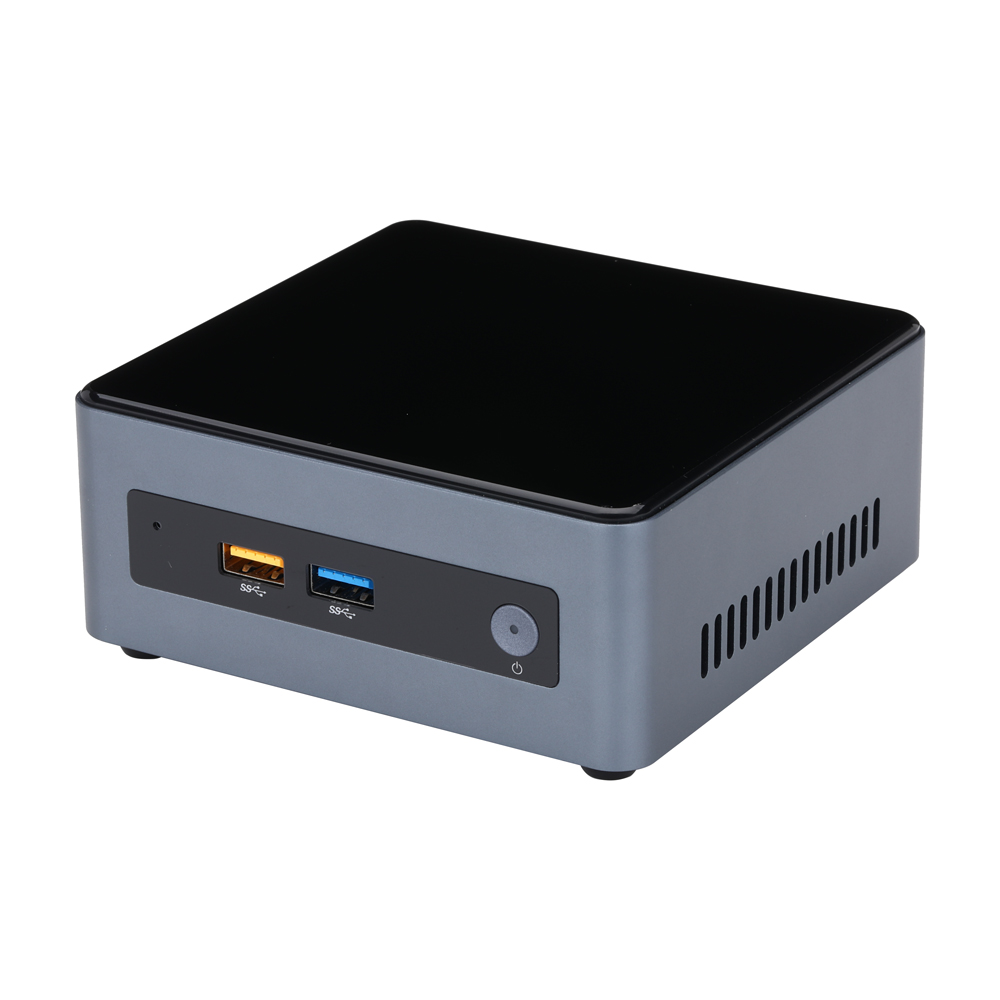

微型工控机Q10531主机 NUC7PJY奔腾J5005
- 10G 光口： Q10531
- 2.5G 电口： 4
- 网卡数： 1
- USB： 4
- RS-232： 0
- RS-485： 0
- VGA： 0
主要特点
英特尔奔腾 J5005 Gemini Lake 处理器
英特尔UHD 图形控制器 605
2 × HDMI
4 × USB 3.0
1 × SATA
1 × 瑞昱千兆网卡
| 处理器规格 | |
| 处理器 | 英特尔Gemini Lake 处理器 奔腾 J5005 4核处理器 1.5GHz，最大支持2.8GHz，4M 处理器缓存 |
| 处理器基础功耗 | 10W |
| 内存 | 2 × DDR4 笔记本内存插槽（最大支持32G） 只支持单颗芯片为1G的内存 |
| 芯片组 | 由处理器决定 |
| 图形控制器 | 英特尔UHD 图形控制器 605 |
| 网络控制器 | 1 × 瑞昱千兆网卡 |
| 音频控制器 | 不支持 |
| 看门狗 | 不支持 |

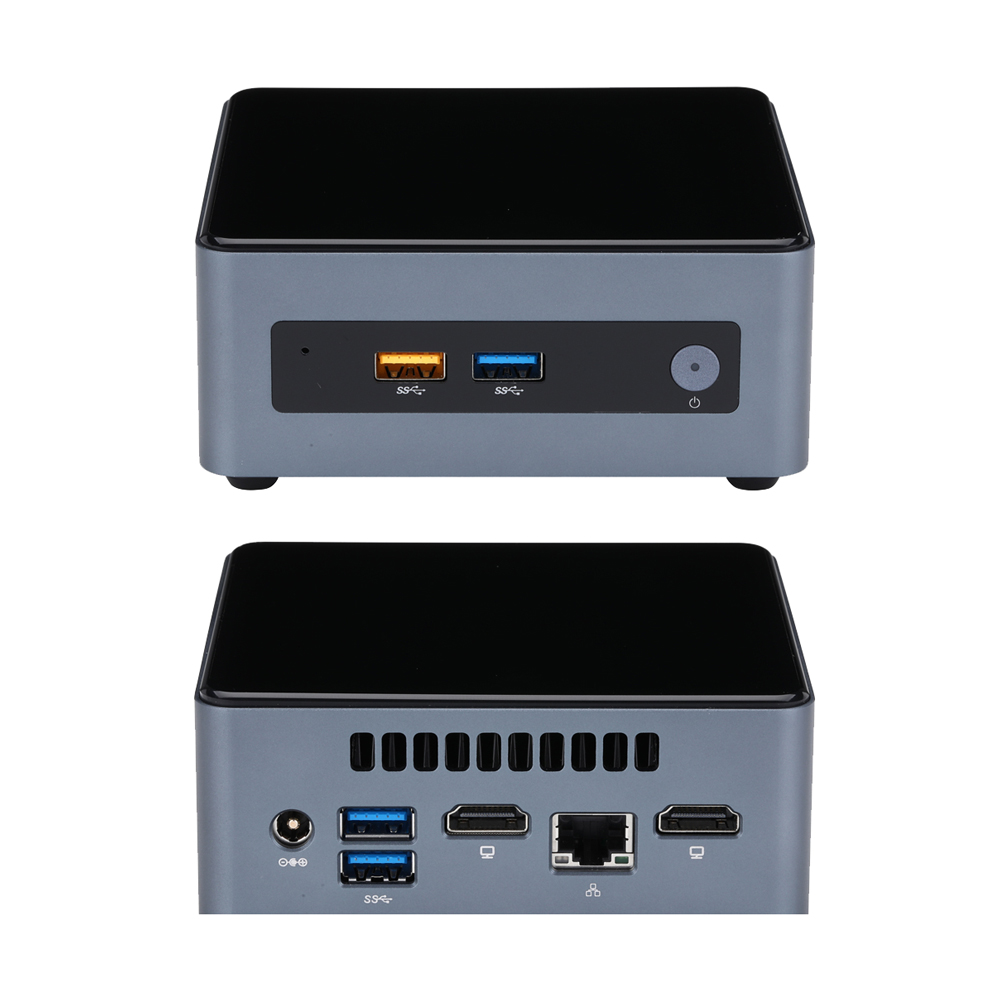

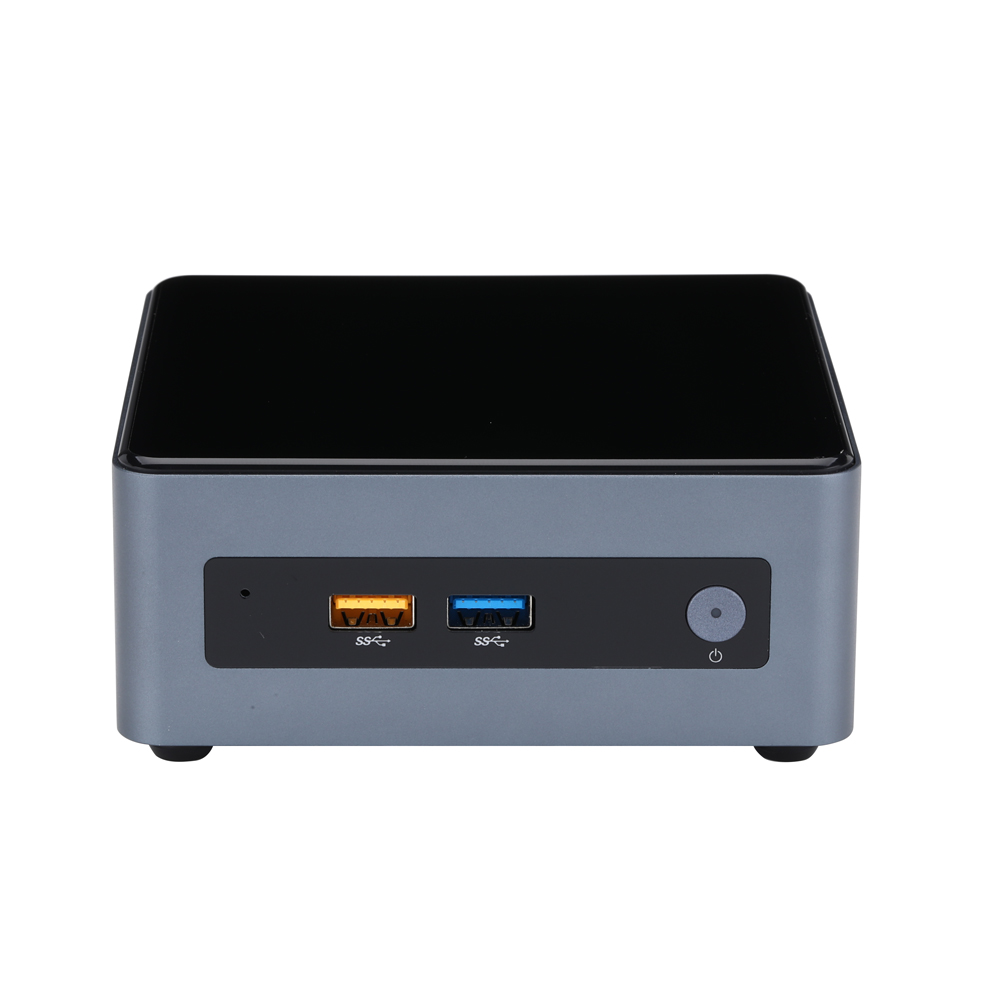

| 正面接口 | |
| 直流电源输入接口 | 1 |
| 显示输出 | 2 × HDMI 2.0a |
| 网络接口 | 1 |
| USB | 2 × USB 3.0 |

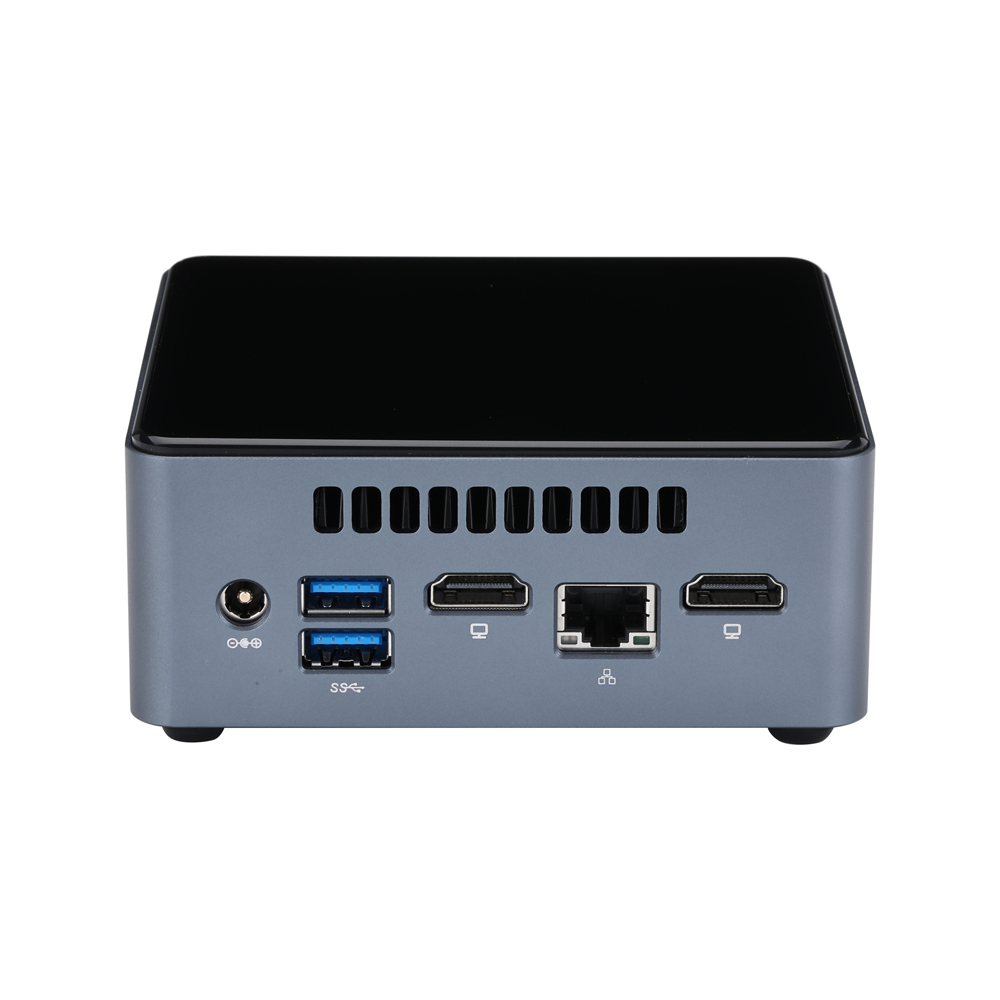

| 背部接口 | |
| 电源按钮 | 1 |
| 指示灯 | 1 × 电源指示灯，1 × 硬盘指示灯 |
| 红外传感器 | 消费类红外传感器 |
| USB | 2 × USB 3.0 |
| 侧面接口 | |
| SD卡槽 | 1 × SD卡槽 |
| 存储 | |
| 类型 | 1 × 2.5英寸笔记本硬盘或固态硬盘 |
| 扩展功能 | |
| Wi-Fi | 板载英特尔AC 9462-D2W 无线模块 |
| SATA | 1，SATA 3.0（6.0Gb/S） |
| SATA 电源连接器 | 1，1 × 4Pin，间距：1.25mm |
| BIOS清除跳线 | 支持，1 × 3Pin，间距：1.25mm |
| USB 2.0 扩展插针 | 2，1 × 4Pin，间距：1.25mm |
| 前面板扩展插针 | 1，2 × 5Pin，间距：1.25mm |
| 处理器风扇连接器 | 1，1 × 4Pin，间距：1.25mm |
| 电源规格 | |
| 电源适配器 | 19V2.1A |
| 电源输入接口 | 外径5.5mm，内径2.5mm |
| 工作环境 | |
| 工作温度 | 0°C~50°C |
| 储存温度 | -20°C~80°C |
| 环境湿度 | 10%~90% |
| 其它参数 | |
| 材料 | 铝合金 |
| 设备参考尺寸 | 115 × 111 × 46mm |
| 设备参考重量 | 0.44kg |
| 壁挂支持 | VESA挂架支持显示器背装 |
| 包装参考尺寸 | 261 × 218 × 75mm |
| 防盗锁孔 | 不支持 |
| 散热方式 | 通过风扇主动散热 |
| 操作系统支持 | |
| 操作系统支持 | Windows 10，Linux |
包装清单
| 序号 | 类别 | 数量 | 标记 |
| 1 | 工控迷你整机 | 1台 | |
| 2 | 硅胶垫 | 4颗 | |
| 3 | 背挂VESA支架 | 1个 | |
| 4 | VESA螺丝 | 1套 | |
| 5 | 电源适配器 | 1个 | |
| 6 | AC电源线 | 1条 | |
| 7 | 硬盘螺丝 | 1套 | |
| 8 | 硬盘线 | 1根 | |
| 9 | 天线棒 | 2 |
订购和规格选型
快速订购编码:
| 订购编码 | 机箱 | 处理器代号 | 处理器类型 | 处理器编号 | 处理器核心数 | 处理器线程数 | 处理器基本频率 | 处理器最大睿频 | 处理器缓存 | 处理器集成显卡 | 处理器基础功耗 |
| Q10531 | S19 | Gemini Lake | 奔腾 | J5005 | 4 | - | 1.5GHz | 2.8GHz | 4M | 英特尔UHD 图形控制器 605 | 10W |
可选机箱外形
| 机箱 | 2.5英寸固态硬盘或机械硬盘支持 |
| S19 | 支持 |
数据表和用户手册
| 序号 | 类别 | 版本 | 链接 1 | 链接 2 | 备注 |
| 1 | 数据手册 | v1.0 | Link 1 | Link 2 | |
| 2 | 说明书 | v1.0 | Link 1 | Link 2 | |
| 3 | 其他 | Link 1 | Link 2 |
BIOS
| 序号 | BIOS 版本 | 主板版本 | 链接 1 | 链接 2 | 备注 |
| 1 | QADL0401.V10 | V1.0 | Link 1 | Link 2 | |
| 2 | QADL0401.V11 | V1.1 | Link 1 | Link 2 |
驱动
| 序号 | 类别 | 系统 | 链接 1 | 链接 2 | 备注 |
| 1 | Chipset | Windows_10_x64 | Link 1 | Link 2 | |
| 2 | LAN | Windows_10_x64 Windows_11_x64 | Link 1 | Link 2 | |
| 3 | VGA | Windows_10_x64 | Link 1 | Link 2 | |
| 4 | Audio | Windows_10_x64 | Link 1 | Link 2 | |
| 5 | Intel Serial IO | Windows_10_x64 | Link 1 | Link 2 | |
| 6 | Intel Management Engine | Windows_10_x64 | Link 1 | Link 2 | |
| 7 | Intel SST | Windows_10_x64 | Link 1 | Link 2 |
