Q0001G4 S16 系列工控迷你电脑
- 网卡总数量：
- 10G 光口：
- 10G 电口：
- 2.5G 电口：
- 1G 电口：
- 串口数：
主要特点
瑞芯微 RK3568 Cortex-A55 处理器
Mali-G52 GPU
1TOPS NPU
1 × HDMI, 1x RS-232 (RJ-45)
1 × USB 3.0, 2 × USB 2.0
2 × 瑞昱千兆网卡
2 × 瑞昱2.5G网卡
| 处理器规格 | |
| 处理器 | 瑞芯微 RK3568 四核 Cortex-A55 处理器 最大支持2.0GHz |
| 内存 | 4GB，板载（最大支持8G） |
| GPU | Mali-G52 GPU |
| NPU | 1TOPS NPU |
| 网络控制器 | 2 × 瑞昱千兆网卡, |
| 2 × 瑞昱2.5G网卡 | |

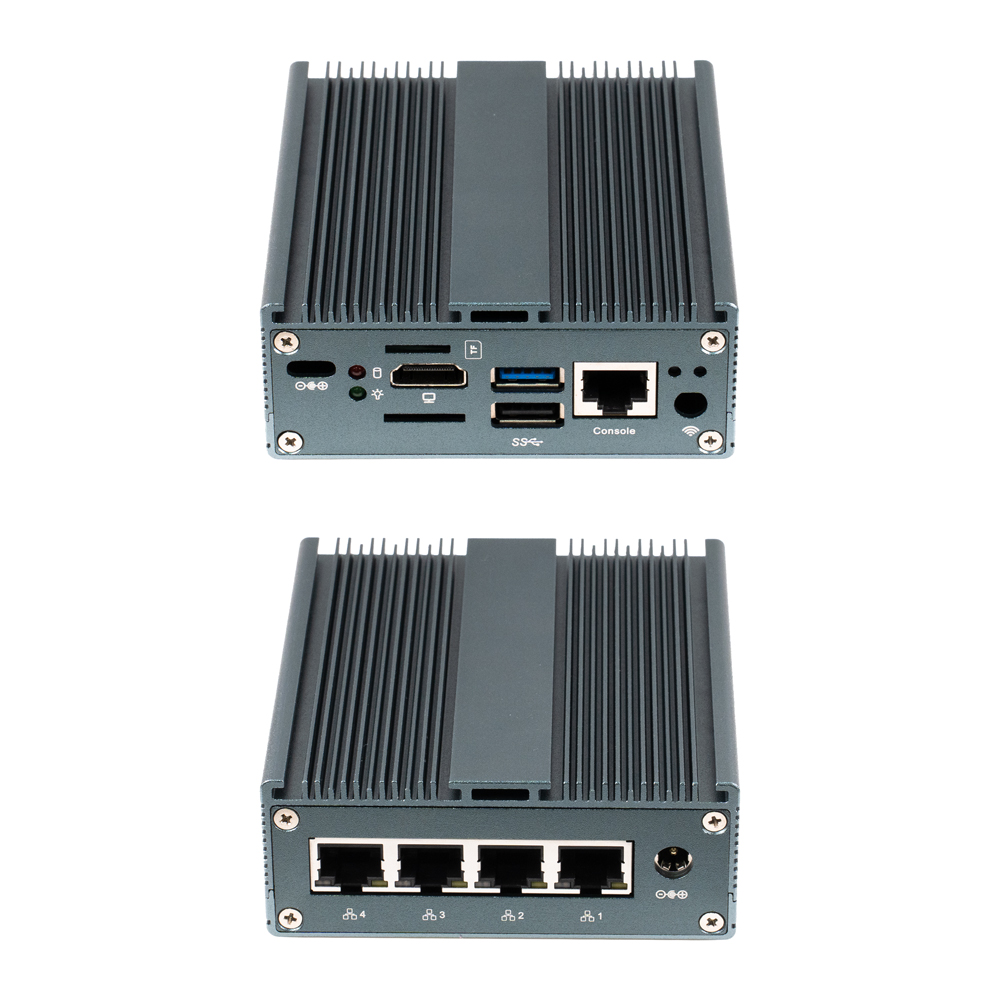

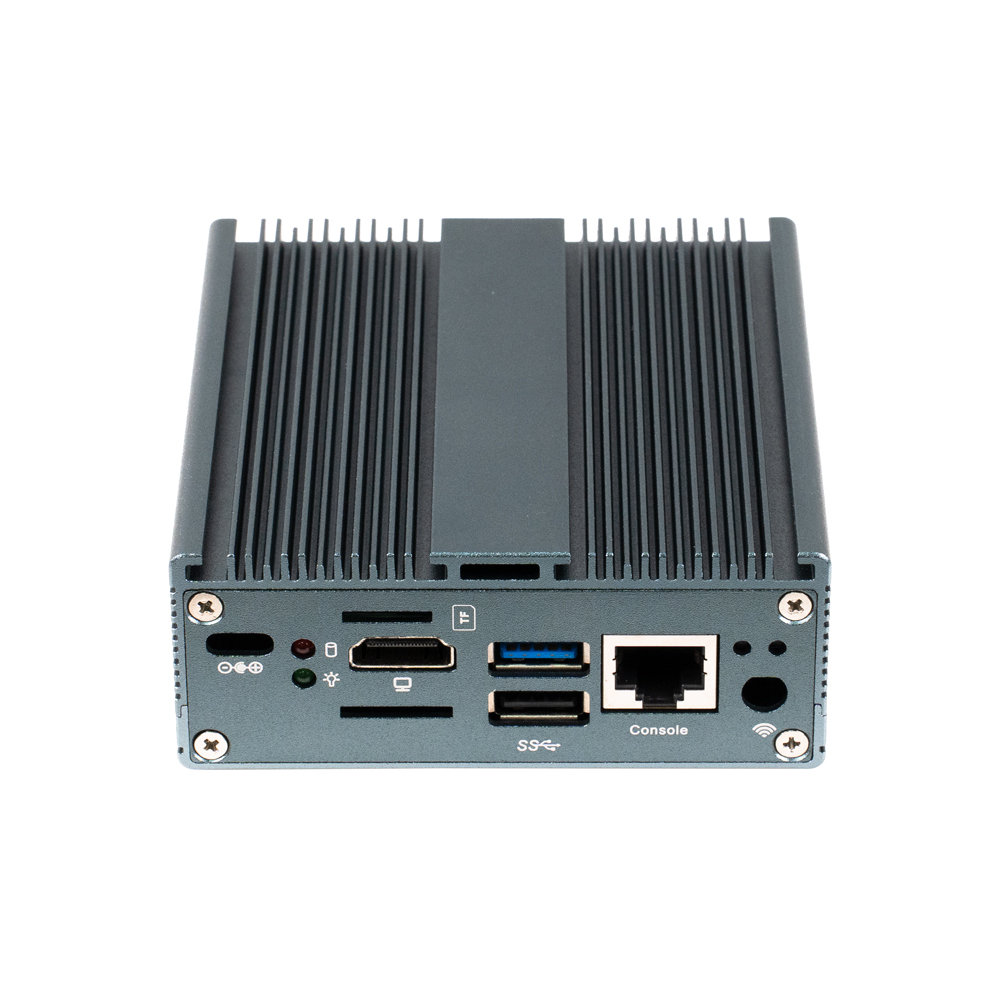

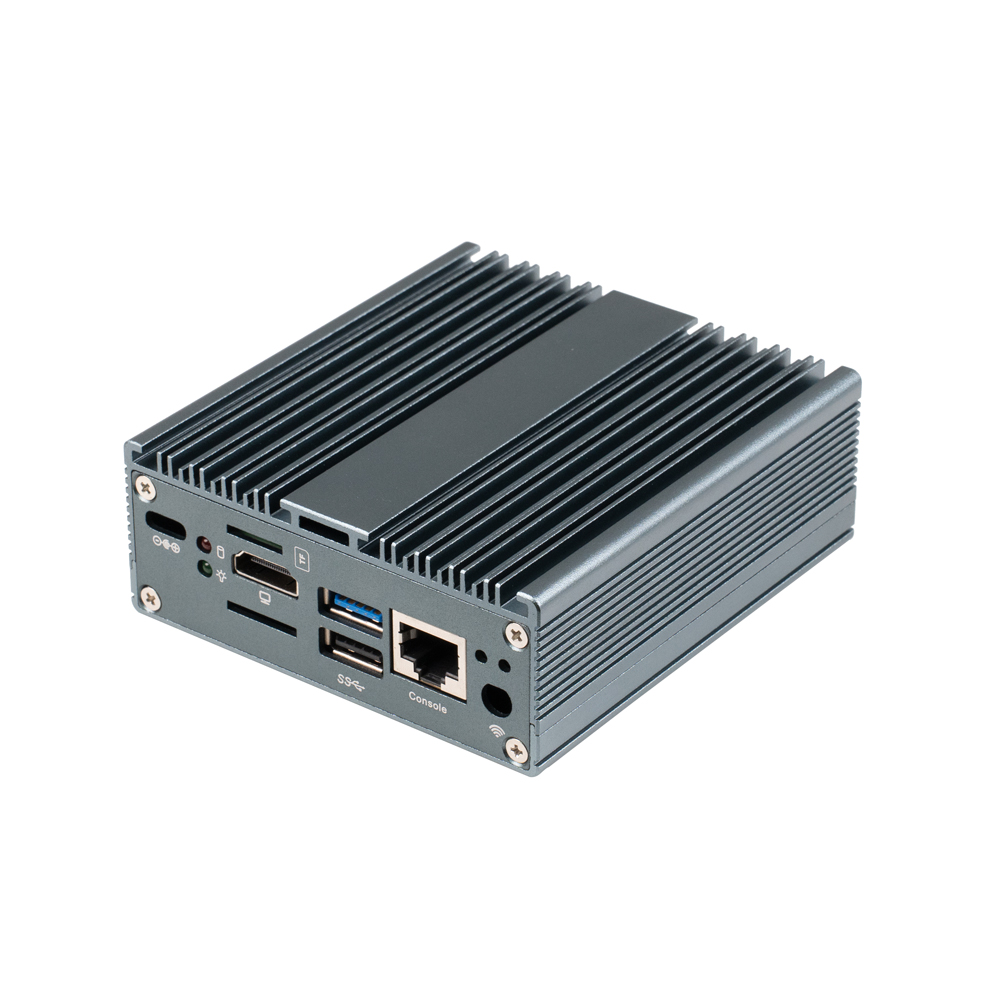

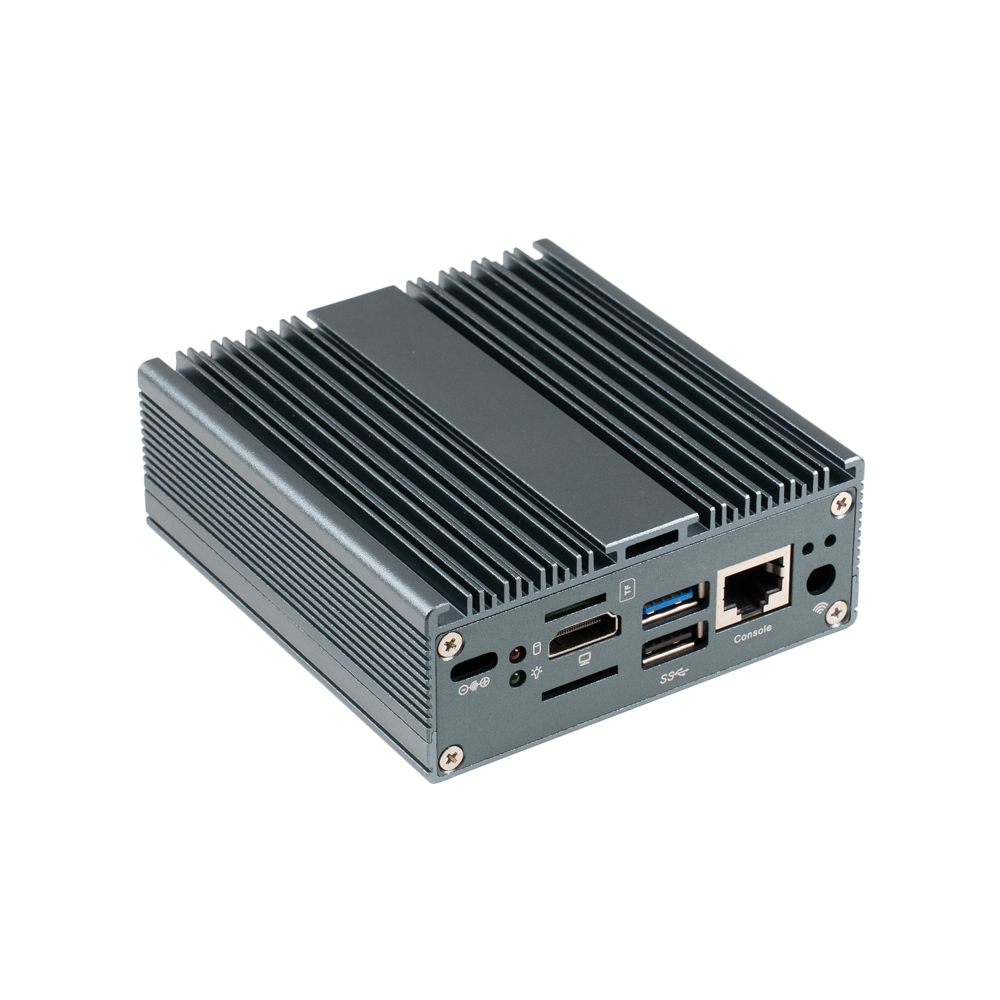

| 正面接口 | |
| 按钮 | 1 × Recovery Button，1 × Mask ROM Button |
| 串口 | 1 × RS-232 接口（RJ-45） |
| USB | 1 × USB 3.0，1 × USB 2.0 |
| SIM卡槽 | 1（可定制） |
| 显示输出 | 1 × HDMI |
| TF Card Slot | 1 |
| 指示灯 | 1 × 电源指示灯，1 × 硬盘指示灯 |
| Type C | 1 × Type C（仅用于电源输入） |

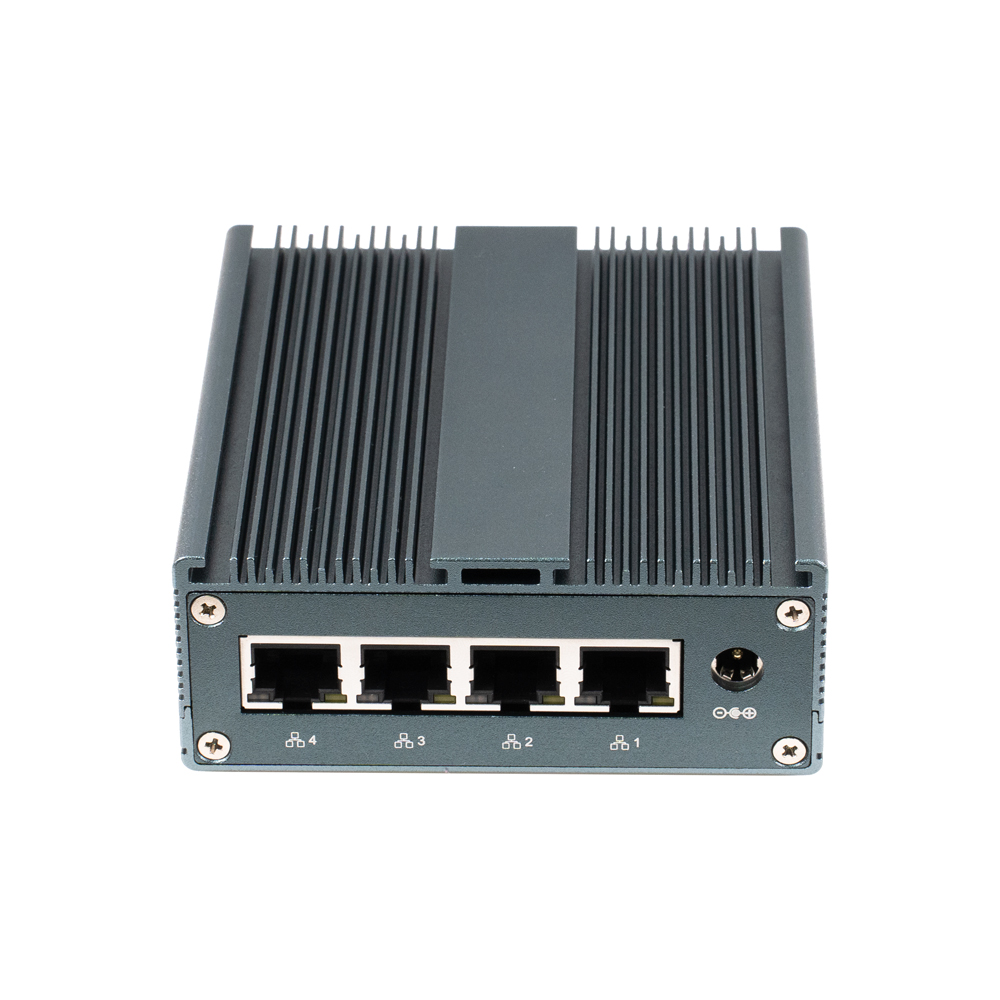

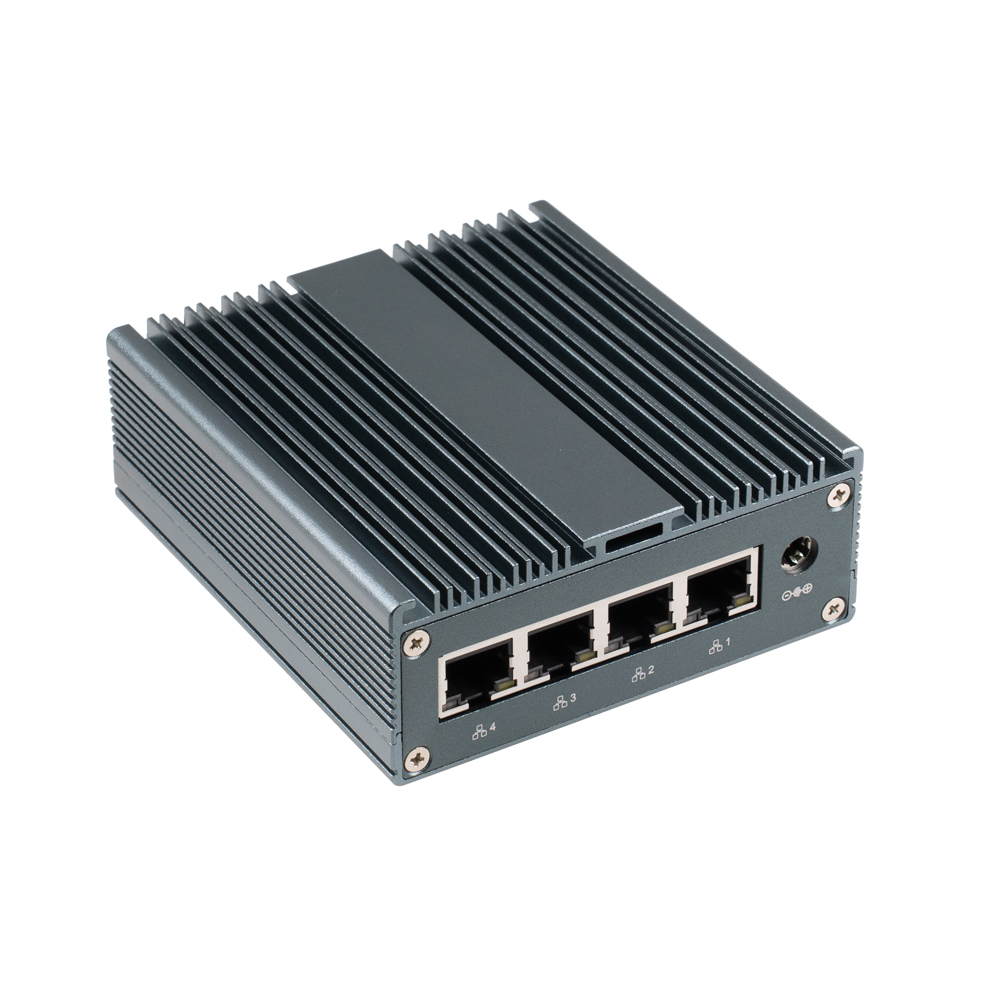

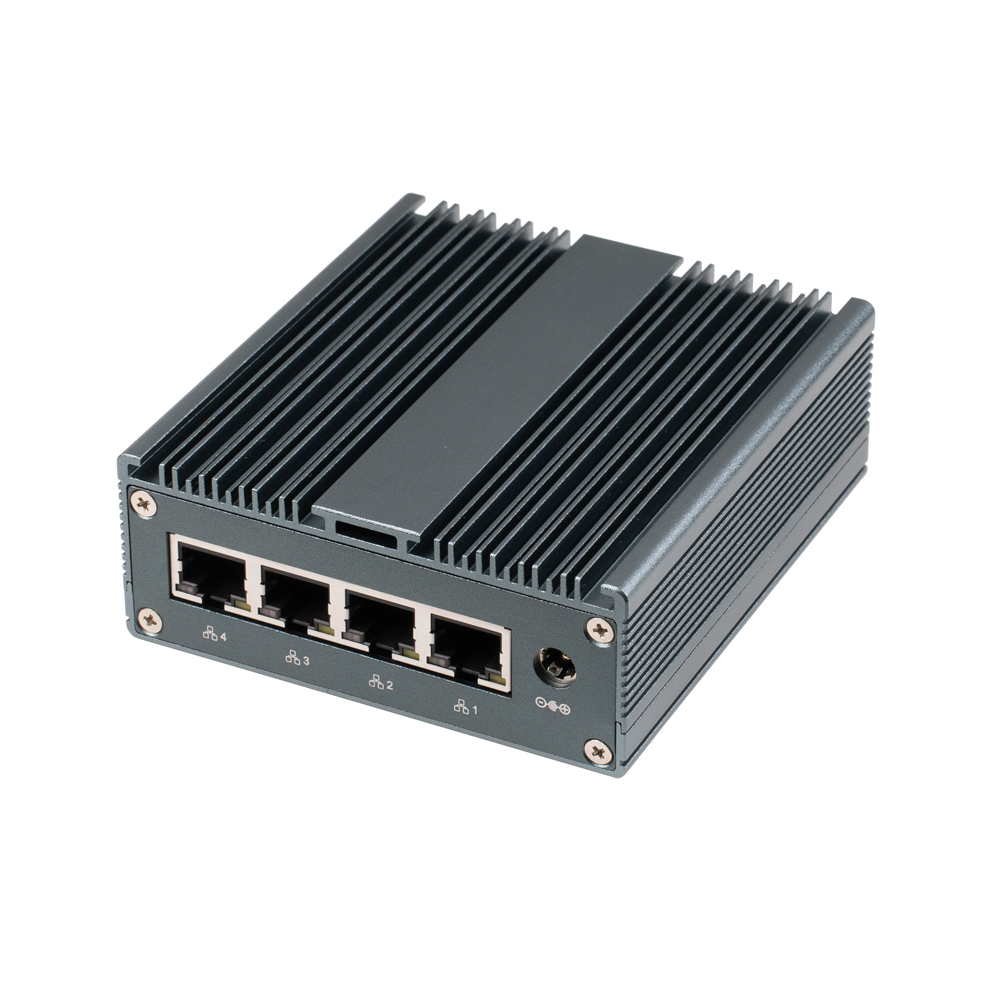

| 背部接口 | |
| 电源输入接口 | 1 × 电源输入接口 |
| 网络接口 | 2 × 瑞昱千兆网卡 2 × 瑞昱2.5G网卡 |
| 存储 | |
| 类型 | 16GB，板载 |
| 操作系统支持 | |
| 操作系统支持 | Ubuntu 18.04，openWRT |
| 扩展功能 | |
| Mini PCIe | 1 × Mini PCIe（可定制） - 全高规格用于 4G - Half-length for Wi-Fi - 全高规格用于固态硬盘 |
| M.2 | 1 × M.2 用于 4G/5G（B key，3052）（可定制） |
| 串口 | 1，1 × 4Pin，间距：2.54mm，可设置为支持5V |
| USB Header | 1，1 × 5Pin，间距：2.54mm |
| 电源规格 | |
| 电源适配器 | 12V1A或5V2A， 电源输入接口：默认外径5.5mm，内径2.5mm |
| Type C | 12V1A或5V2A（可定制）（仅用于电源输入） |
| 工作环境 | |
| 工作温度 | 0°C~50°C |
| 储存温度 | -20°C~80°C |
| 环境湿度 | 10%~90% |
| 其它参数 | |
| 材料 | 铝合金 |
| 设备参考尺寸 | 102 × 94x 37mm |
| 设备参考重量 | 0.34kg |
| 壁挂支持 | VESA挂架支持显示器背装 |
| 包装参考尺寸 | 261 × 218 × 75mm |
| 防盗锁孔 | 不支持 |
| 散热方式 | 无风扇被动散热 |
包装清单
| 序号 | 类别 | 数量 | 标记 |
| 1 | 工控迷你整机 | 1台 | |
| 2 | 硅胶垫 | 4颗 | |
| 3 | 背挂VESA支架 | 1个 | |
| 4 | VESA螺丝 | 1套 | |
| 5 | 电源适配器 | 1个 | |
| 6 | AC电源线 | 1条 | |
| 7 | 硬盘螺丝 | 1套 | |
| 8 | 天线棒 | 2 | 由订购配置决定 |
