主要特点
英特尔6代 Skylake-S 处理器
英特尔7代 Kabylake-S 处理器
英特尔8代 Coffee Lake-S 处理器
英特尔9代 Coffee Lake-R-S 处理器
2 × DDR4 2133 MHz SO-DIMM 最大支持32GB
2 × HDMI
3 × USB 3.0, 5 × USB 2.0, 2 × M.2, 1 × SATA 3.0
2 × 英特尔I211-AT/I210-AT 千兆网卡
| 处理器规格 | |
| 处理器 | 英特尔6代 Skylake-S 处理器 英特尔7代 Kabylake-S 处理器 英特尔8代 Coffee Lake-S 处理器 英特尔9代 Coffee Lake-R-S 处理器 |
| 处理器基础功耗 | 由处理器决定 |
| 内存 | 2 × DDR4 笔记本内存插槽（最大支持64G，2133MHz） |
| 芯片组 | 英特尔H110 |
| 图形控制器 | 由处理器决定 |
| 网络控制器 | 2 × 英特尔I211-AT/I210-AT 千兆网卡 |
| 音频控制器 | 瑞昱高清音频 |
| 看门狗 | 支持 |

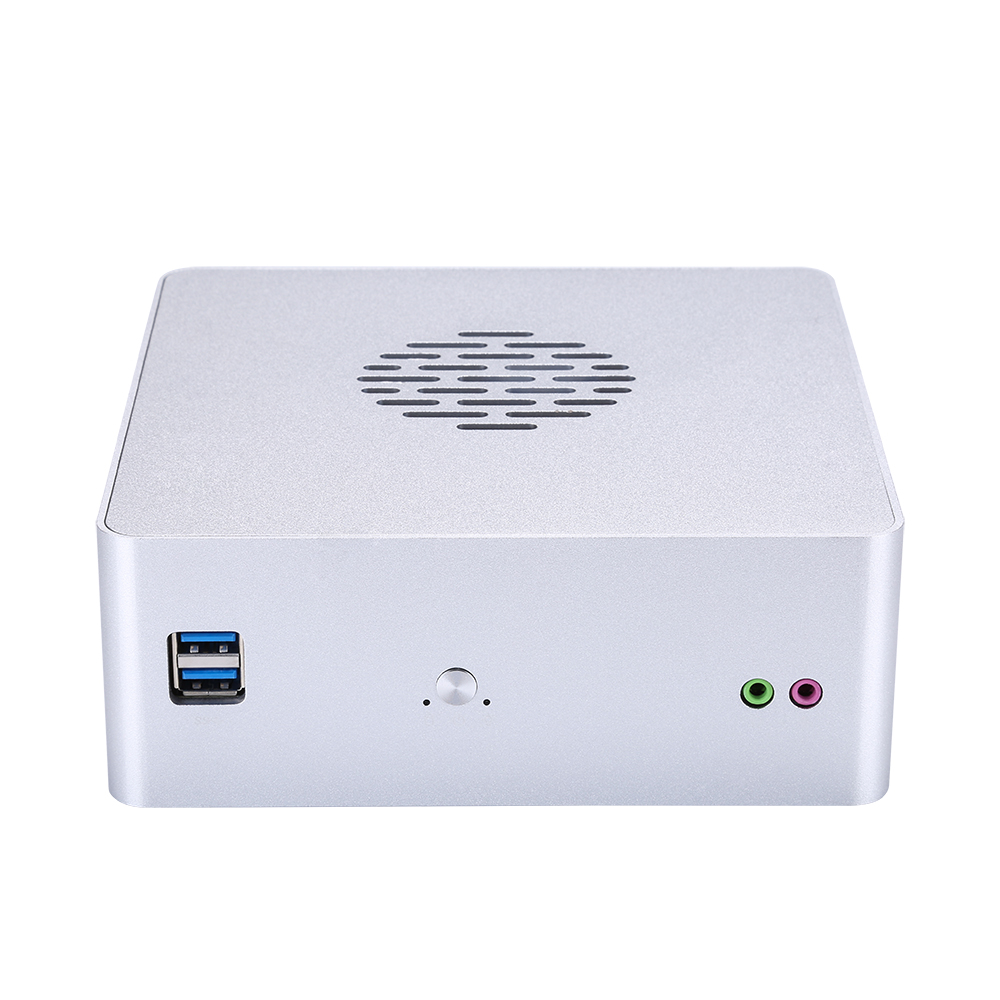

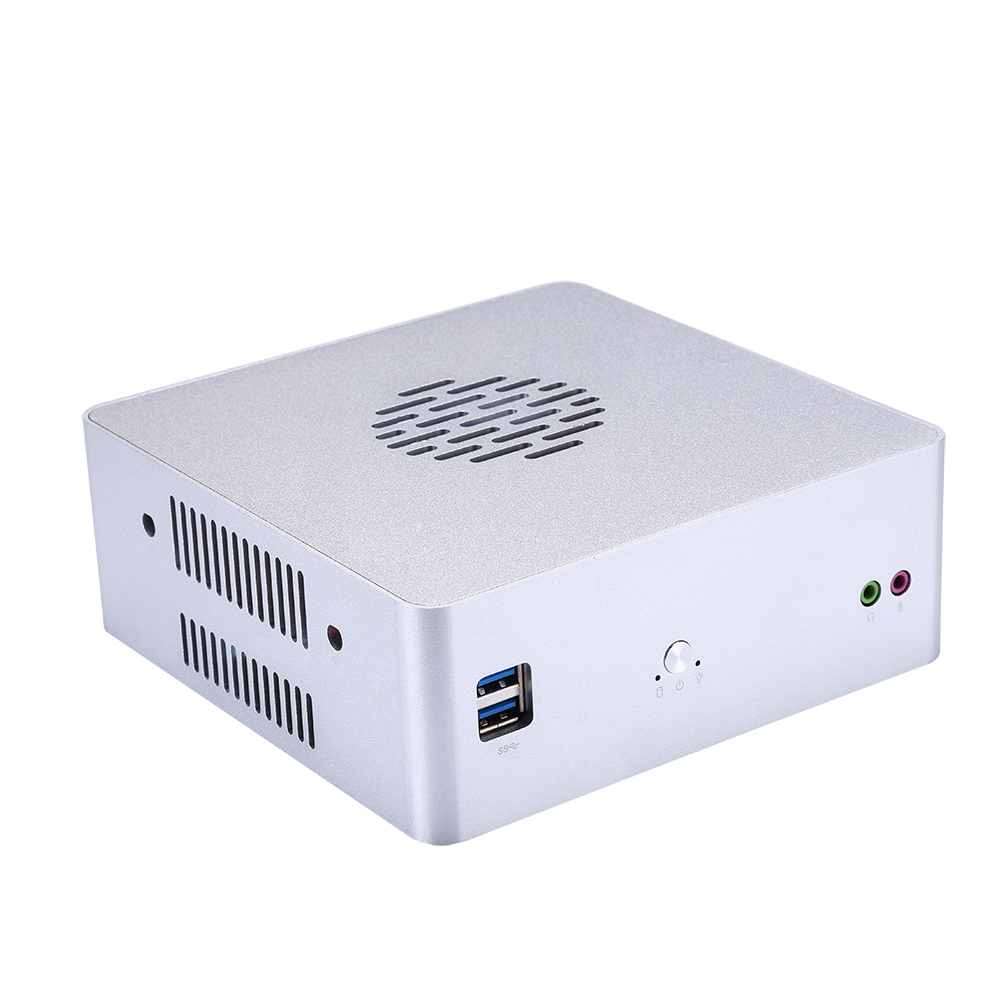

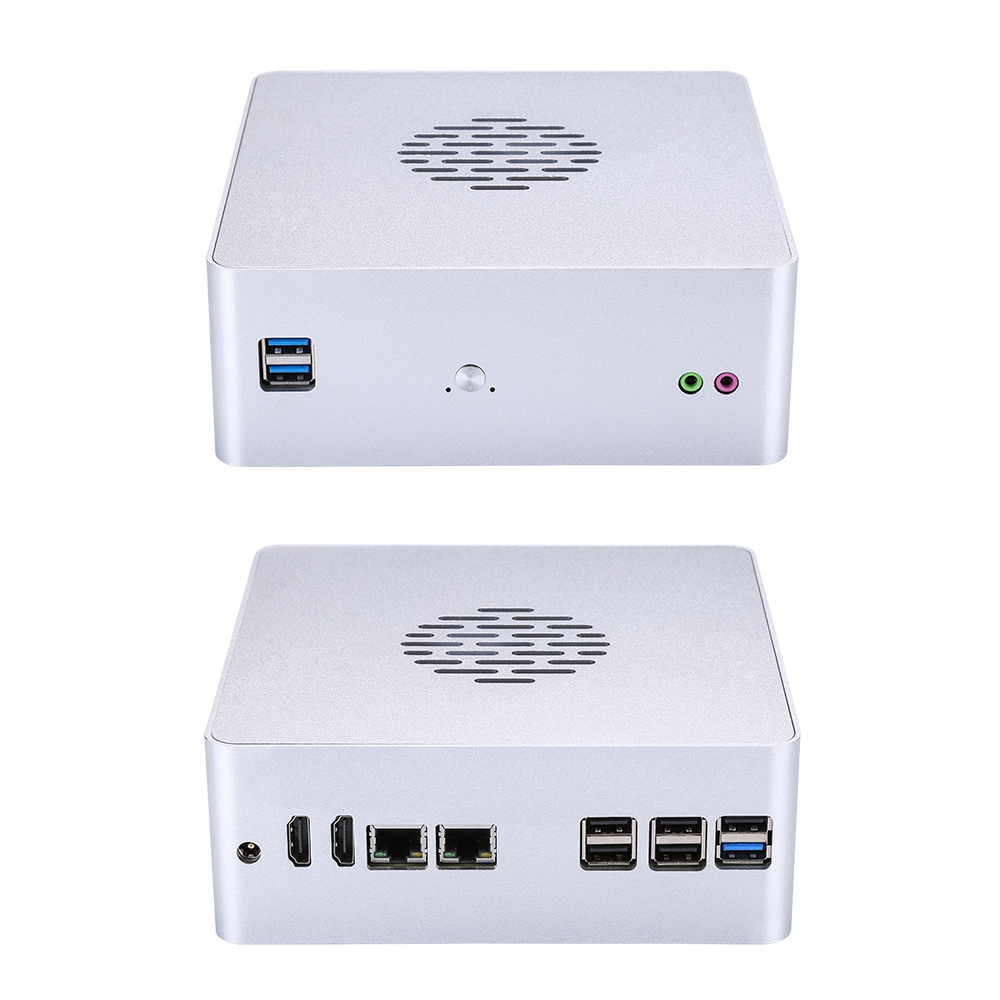

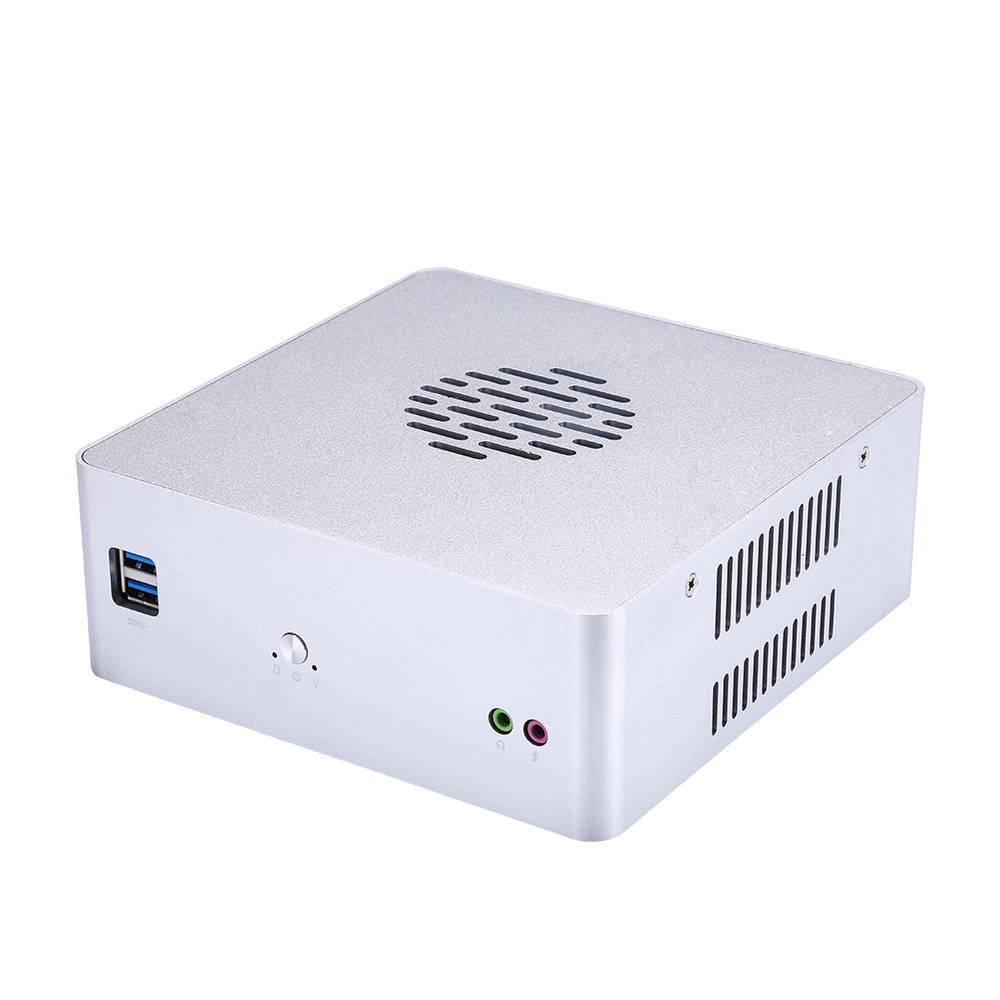

| 正面接口 | |
| 电源按钮 | 1 × 电源按钮 |
| USB | 2 × USB 3.0 |
| 指示灯 | 1 × 电源指示灯，1 × 硬盘指示灯 |
| 音频接口 | 1 × 麦克风接口，1 × 扬声器接口 |

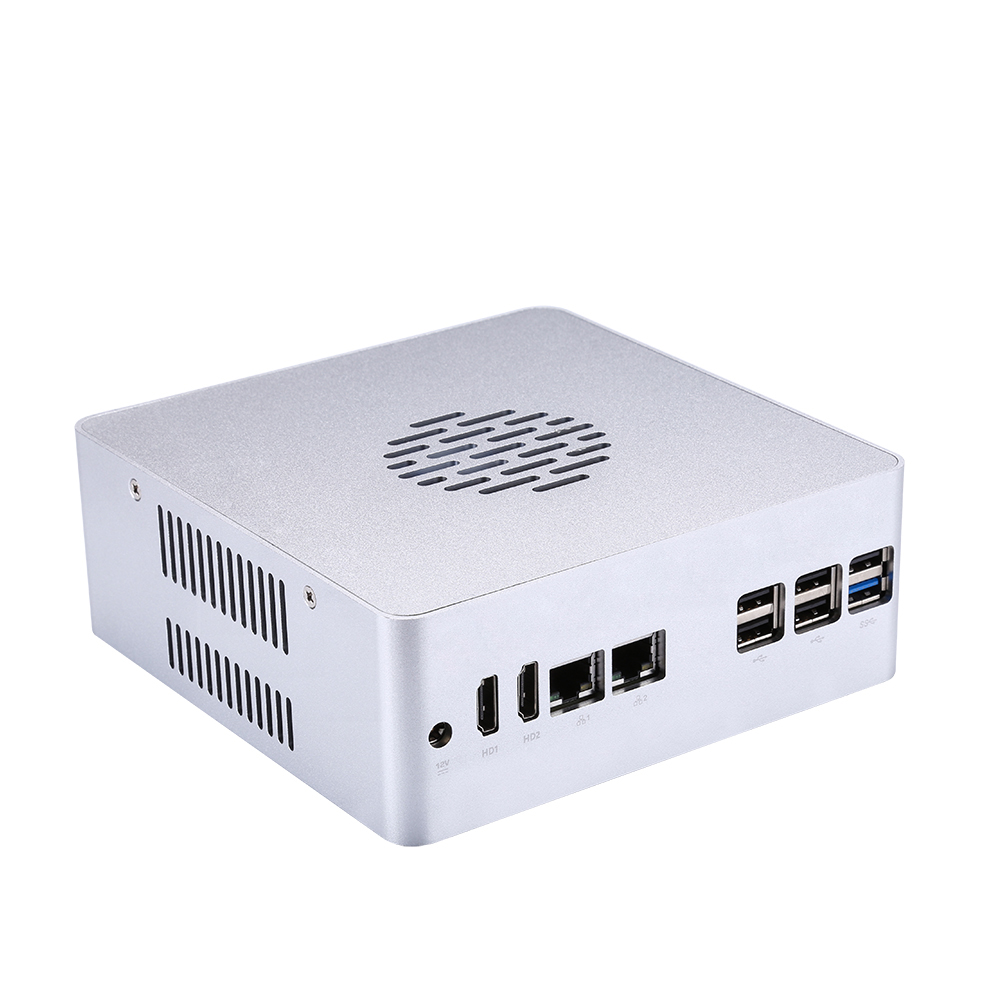

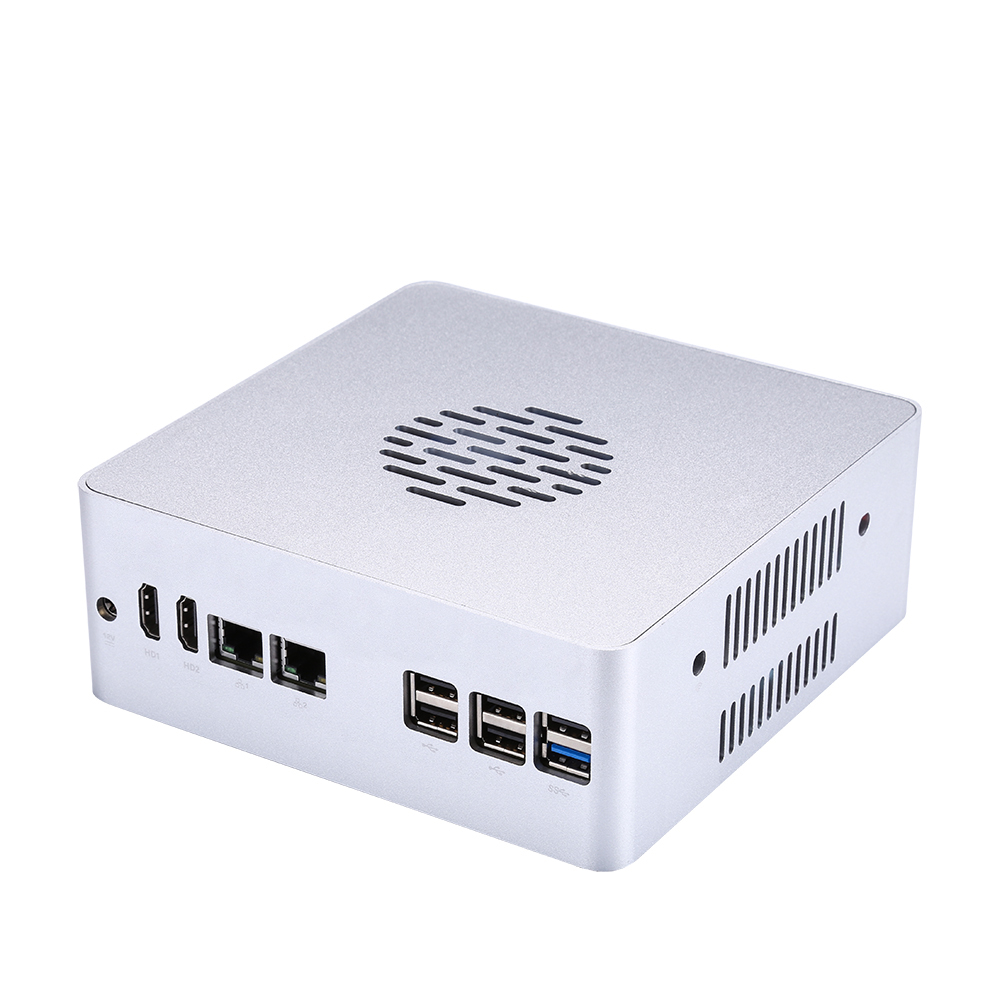

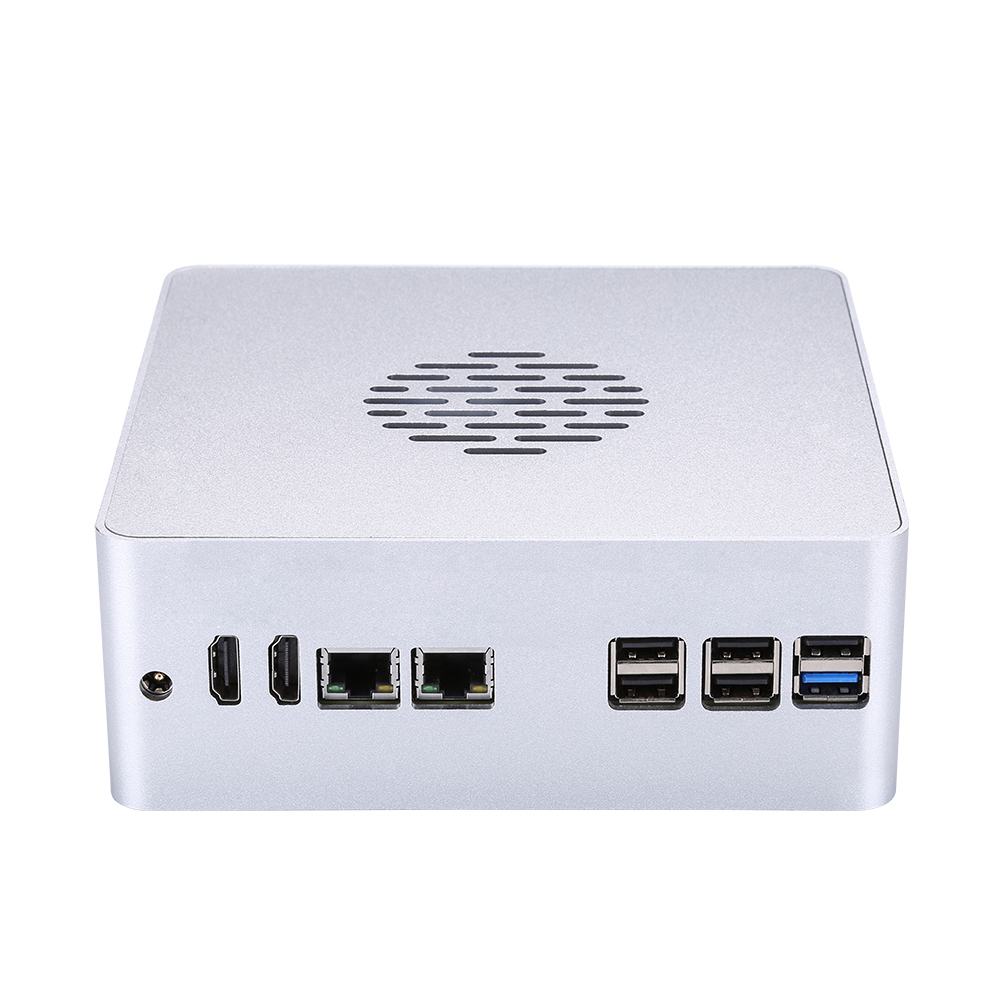

| 背部接口 | |
| 电源输入接口 | 1 × 电源输入接口 |
| 显示输出 | 2 × HDMI |
| 网络接口 | 2 × 英特尔I211-AT/I210-AT 千兆网卡 |
| USB | 1 × USB 2.0，5 × USB 2.0 |
| 串口 | 0 |
| 存储 | |
| 类型 | 1 × 2.5英寸笔记本硬盘或固态硬盘 1 × M.2 用于固态硬盘（M key，类型：2280） |
| 操作系统支持 | |
| 操作系统支持 | Windows 10，Linux Windows 7（仅适用于6代 Skylake） |
| 扩展功能 | |
| M.2 | 1 × M.2 用于固态硬盘（M key，类型：2280） 1 × M.2 用于 Wi-Fi（E key，类型：2230） |
| Mini PCIe | 1 × Mini PCIe 全高规格用于 4G，半高规格用于 Wi-Fi |
| SIM卡槽 | 1 |
| 来电开机跳线 | 支持，1 × 3Pin，间距：2.54mm |
| BIOS清除跳线 | 支持，1 × 3Pin，间距：2.0mm |
| GPIO | 1，2 × 5Pin，间距：2.0mm |
| RS-485 | 0 |
| 电源规格 | |
| 电源适配器 | 12V5A/12V7A |
| 电源输入接口 | 外径5.5mm，内径2.5mm |
| 工作环境 | |
| 工作温度 | 0°C~50°C |
| 储存温度 | -20°C~80°C |
| 环境湿度 | 10%~90% |
| 其它参数 | |
| 材料 | 铝合金 |
| 设备参考尺寸 | 164 × 164 × 61mm |
| 设备参考重量 | 1.19kg |
| 壁挂支持 | 不支持 |
| 包装参考尺寸 | 285 × 260 × 93mm |
| 防盗锁孔 | 不支持 |
| 散热方式 | 通过风扇主动散热 |
包装清单
| 序号 | 类别 | 数量 | 标记 |
| 1 | 工控迷你整机 | 1台 | |
| 2 | 硅胶垫 | 4颗 | |
| 3 | 背挂VESA支架 | 1个 | |
| 4 | VESA螺丝 | 1套 | |
| 5 | 电源适配器 | 1个 | |
| 6 | AC电源线 | 1条 | |
| 7 | 硬盘螺丝 | 1套 | |
| 8 | 硬盘线 | 1根 | 由订购机型决定 |
| 9 | 天线棒 | 2 | 由订购配置决定 |
订购和规格选型
快速订购编码: Q650S-S09
| 订购编码 | 机箱 | 处理器 代号 | 处理器 类型 | 处理器 编号 | 处理器 核心数 | 处理器 线程数 | 处理器 基本频率 | 处理器 最大睿频 | 处理器 缓存 | 处理器 集成显卡 | 处理器 基础功耗 |
Q610S （Q70611S） | S09 | Skylake | 赛扬 | G3900 | 2 | 2 | 2.8GHz | / | 2M | Intel HD 510 | 51W |
Q620S （Q70621S） | S09 | Skylake | 奔腾 | G4500 | 2 | 2 | 3.5GHz | / | 3M | Intel HD 530 | 51W |
Q630S （Q70631S） | S09 | Skylake | 酷睿 i3 | 6100 | 2 | 4 | 3.7GHz | / | 3M | Intel HD 530 | 51W |
Q650S （Q70651S） | S09 | Skylake | 酷睿 i5 | 6400 | 4 | 4 | 2.7GHz | 3.3GHz | 6M | Intel HD 530 | 65W |
Q615S （Q70711S） | S09 | Kaby Lake | 赛扬 | G3930 | 2 | 2 | 2.9GHz | / | 2M | Intel HD 610 | 51W |
Q625S （Q70721S） | S09 | Kaby Lake | 奔腾 | G4560 | 2 | 4 | 3.5GHz | / | 3M | Intel HD 610 | 54W |
Q635S （Q70731S） | S09 | Kaby Lake | 酷睿 i3 | 7100 | 2 | 4 | 3.9GHz | / | 3M | Intel HD 630 | 51W |
Q655S （Q70751S） | S09 | Kaby Lake | 酷睿 i5 | 7500 | 4 | 4 | 3.4GHz | 3.8GHz | 6M | Intel HD 630 | 65W |
| Q70811S | S09 | Coffee Lake | 赛扬 | G4900 | 2 | 2 | 3.1GHz | / | 2M | Intel UHD Graphics 610 | 54W |
| Q70821S | S09 | Coffee Lake | 奔腾 | G5400 | 2 | 4 | 3.7GHz | / | 4M | Intel UHD Graphics 610 | 58W |
| Q70831S | S09 | Coffee Lake | 酷睿 i3 | 8100 | 4 | 4 | 3.6GHz | / | 6M | Intel UHD Graphics 630 | 65W |
| Q70851S | S09 | Coffee Lake | 酷睿 i5 | 8400 | 6 | 6 | 2.9GHz | 4.1GHz | 9M | Intel UHD Graphics 630 | 65W |
| Q70911S | S09 | Coffee Lake | 赛扬 | G4930 | 2 | 2 | 3.2GHz | / | 2M | Intel UHD Graphics 610 | 54W |
| Q70921S | S09 | Coffee Lake | 奔腾 | G5420 | 2 | 4 | 3.8GHz | / | 4M | Intel UHD Graphics 610 | 54W |
| Q70931S | S09 | Coffee Lake | 酷睿 i3 | 9100 | 4 | 4 | 3.6GHz | 4.2GHz | 6M | Intel UHD Graphics 630 | 65W |
| Q70951S | S09 | Coffee Lake | 酷睿 i5 | 9400 | 6 | 6 | 2.9GHz | 4.1GHz | 9M | Intel UHD Graphics 630 | 65W |
定制选项
| 功能 | 描述 |
| USB 2.0 | 2 |
| GPIO | 1 |
| RS-485 | 2 |
| VGA | 1 |
| RJ-45 | 4 |
| TPM 2.0 | 1 |
