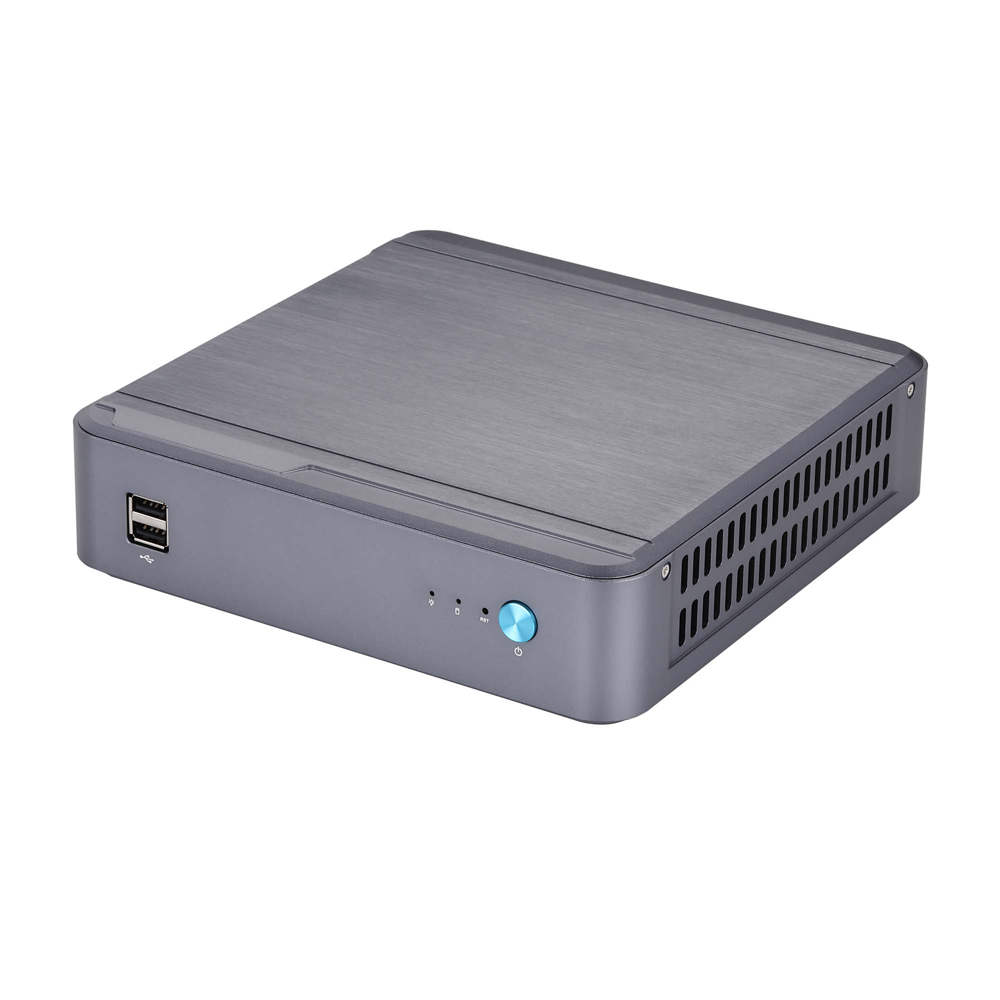

Q71200G6 S15 系列工控迷你电脑
- 网卡总数量： 6
- 10G 光口：
- 10G 电口：
- 2.5G 电口：
- 1G 电口：
- 串口数：
主要特点
英特尔12代 Alder lake -S 处理器
英特尔13代 Raptor Lake-S 处理器
2 × DDR4 3200 MHz SO-DIMM 最大支持64GB
1 × Display Port, 1 × HDMI
2 × USB 2.0, 3 × M.2, 2 × SATA 3.0
6 × 英特尔I225-V/I226-V 2.5G网卡
| 处理器规格 | |
| 处理器 | 英特尔 12代 Alder lake -S 处理器 英特尔13代 Raptor Lake-S 处理器 |
| 处理器基础功耗 | 由处理器决定 |
| 内存 | 2 × DDR4 笔记本内存插槽（最大支持64G） |
| 芯片组 | 英特尔H610 |
| 图形控制器 | 由处理器决定 |
| 网络控制器 | 6 × 英特尔I225-V/I226-V 2.5G网卡 |
| 音频控制器 | 不支持 |
| 看门狗 | 支持 |

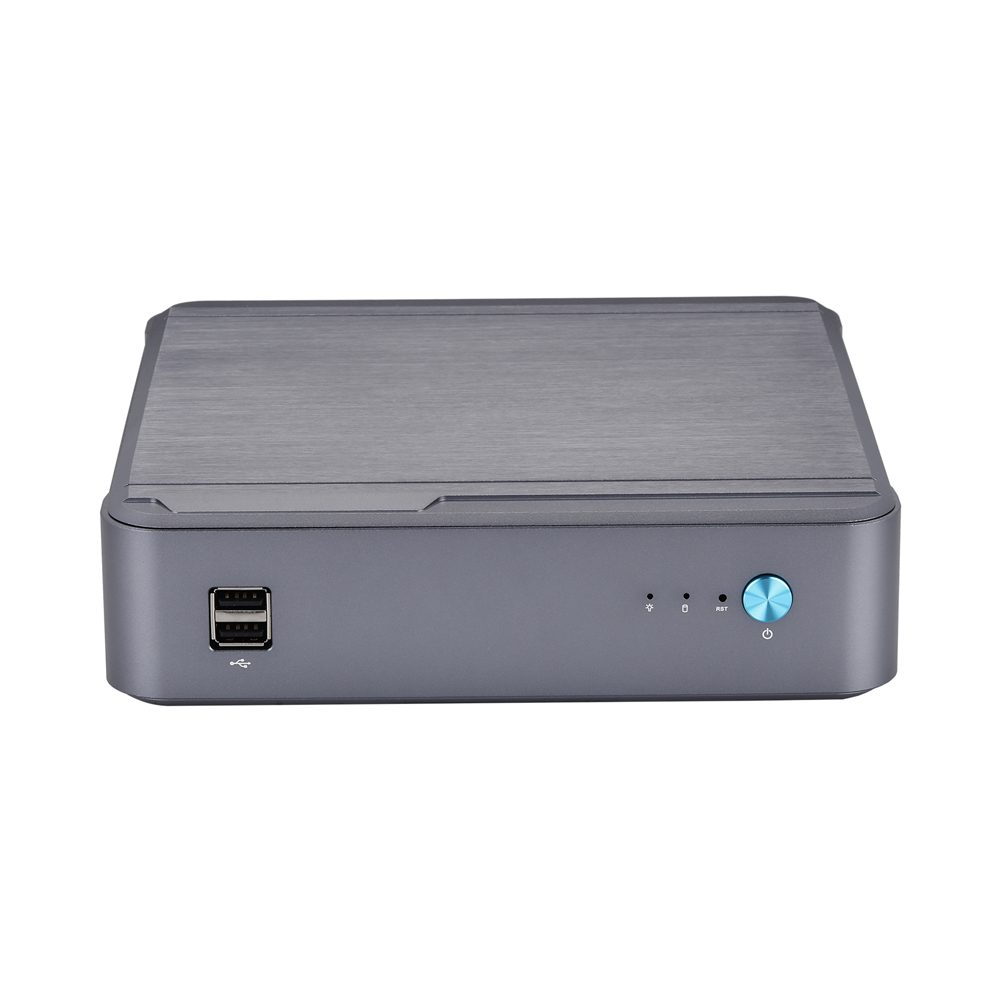

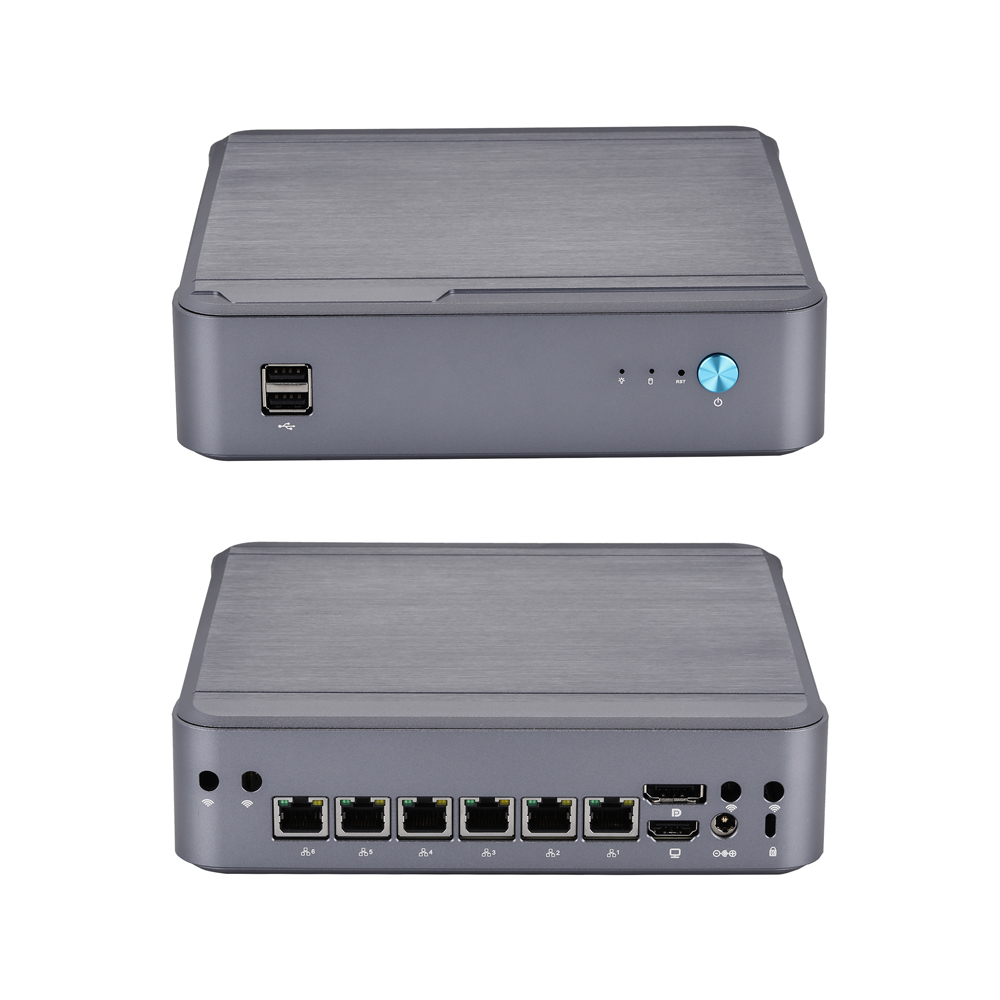

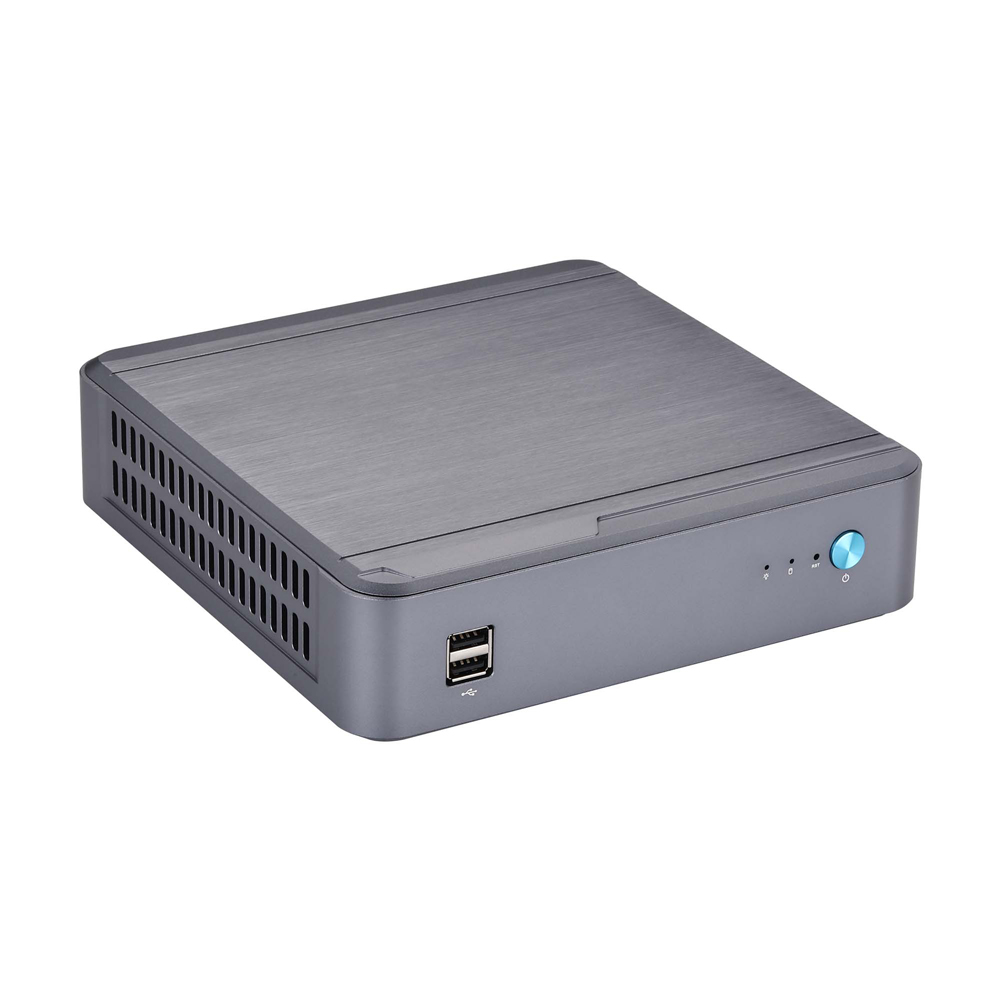

| 正面接口 | |
| 电源按钮 | 1 × 电源按钮，1 × 复位按钮 |
| 指示灯 | 1 × 电源指示灯，1 × 硬盘指示灯 |
| 串口 | 0 |
| USB | 2 × USB 2.0 |

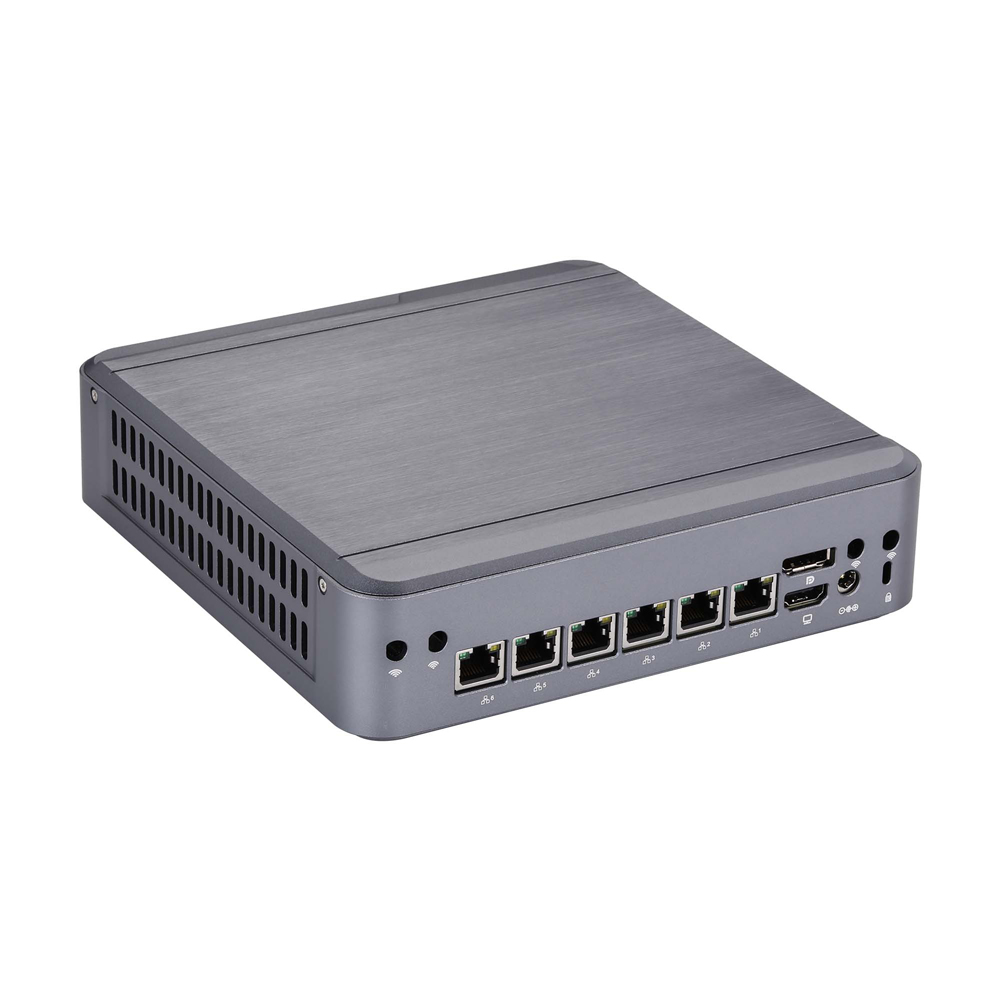

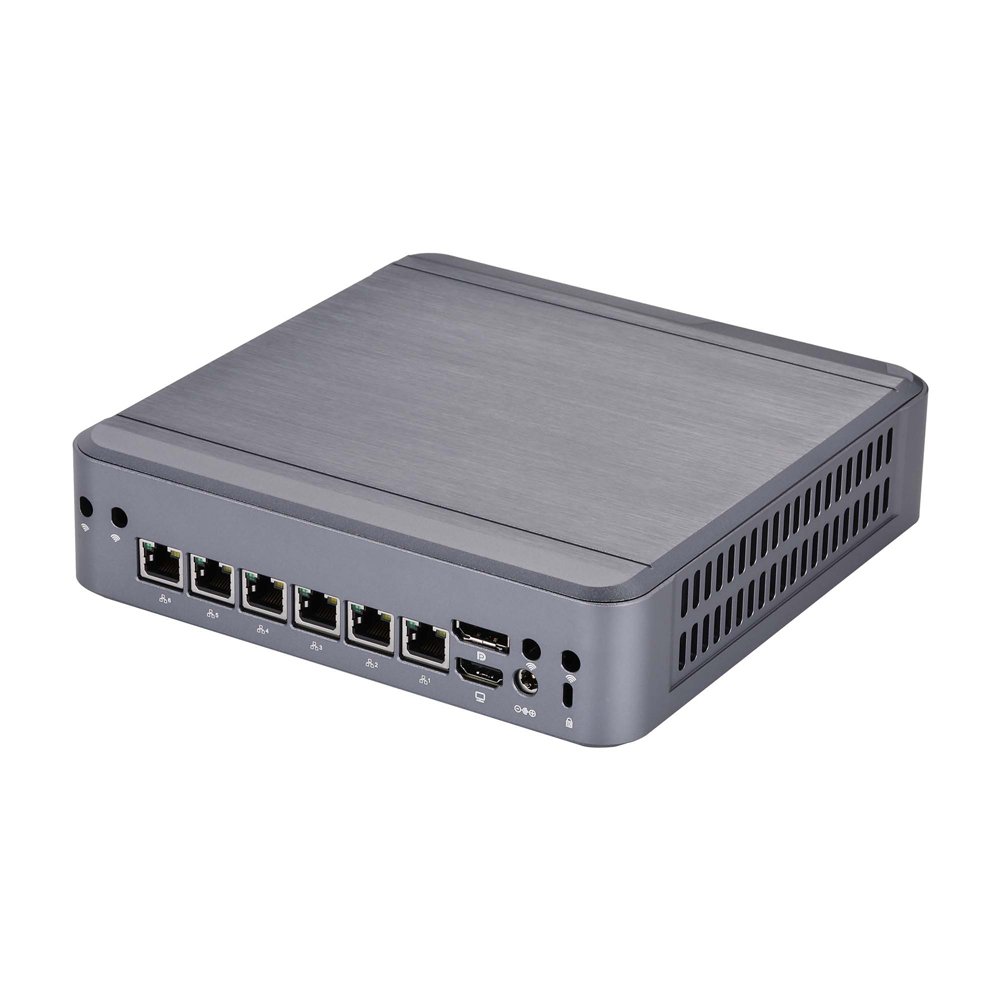

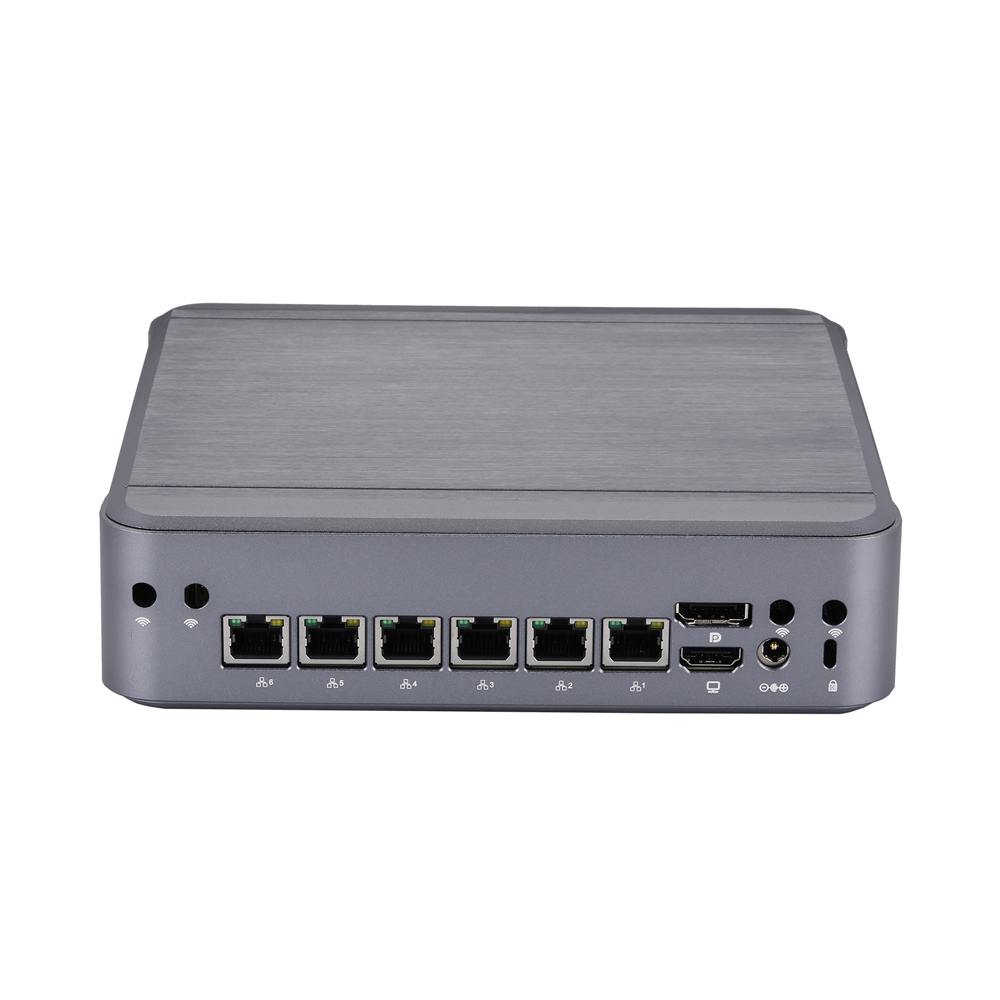

| 背部接口 | |
| 电源输入接口 | 1 × 电源输入接口 |
| 显示输出 | 1 × Display Port，1 × HDMI |
| 网络接口 | 6 × 英特尔I225-V/I226-V 2.5G网卡 |
| USB | 0 |
| 音频接口 | 0 |
| 串口 | 0 |
| 存储 | |
| 类型 | 1 × 2.5英寸笔记本硬盘或固态硬盘 1 × M.2 用于固态硬盘（M key，类型：2280，PCIe 4.0 × 4） |
| 操作系统支持 | |
| 操作系统支持 | UEFI Windows 10，UEFI Linux |
| 扩展功能 | |
| M.2 | 1 × M.2 用于固态硬盘（M key，类型：2280） 1 × M.2 用于 Wi-Fi（E key，类型：2230） 1 × M.2 用于 4G/5G（B key，类型：3042/3052） |
| SIM卡槽 | 1 |
| 来电开机跳线 | 支持，1 × 3Pin，间距：2.0mm |
| BIOS清除跳线 | 支持，1 × 3Pin，间距：2.0mm |
| GPIO | 1，2 × 5Pin，间距：2.0mm |
| RS-485 | 0 |
| 串口 | 0 |
| 电源规格 | |
| 电源适配器 | 19V4.74A |
| 电源输入接口 | 外径5.5mm，内径2.5mm |
| 工作环境 | |
| 工作温度 | 0°C~50°C |
| 储存温度 | -20°C~80°C |
| 环境湿度 | 10%~90% |
| 其它参数 | |
| 材料 | 铝合金 |
| 设备参考尺寸 | 200 × 200 × 53mm |
| 设备参考重量 | 1.7kg |
| 壁挂支持 | VESA挂架支持显示器背装 |
| 包装参考尺寸 | 285 × 260 × 120mm |
| 防盗锁孔 | 支持 |
| 散热方式 | 通过风扇主动散热 |
包装清单
| 序号 | 类别 | 数量 | 标记 |
| 1 | 工控迷你整机 | 1台 | |
| 2 | 硅胶垫 | 4颗 | |
| 3 | 背挂VESA支架 | 1个 | |
| 4 | VESA螺丝 | 1套 | |
| 5 | 电源适配器 | 1个 | |
| 6 | AC电源线 | 1条 | |
| 7 | 硬盘螺丝 | 1套 | |
| 8 | 硬盘线 | 1根 | 由订购机型决定 |
| 9 | 天线棒 | 2 | 由订购配置决定 |
订购和规格选型
快速订购编码: Q71231G6-S15
| 订购编码 | Q71211G6 | Q71221G6 | Q71231G6 | Q71251G6 | Q71271G6 |
| 机箱 | S15 | S15 | S15 | S15 | S15 |
| 处理器代号 | Alder Lake S | Alder Lake S | Alder Lake S | Alder Lake S | Alder Lake S |
| 处理器类型 | 赛扬 | 奔腾 | 酷睿 i3 | 酷睿 i5 | 酷睿 i7 |
| 处理器编号 | G6900 | G7400 | 12100 | 12400 | 12700 |
| 处理器核心数 | 2 | 2 | 4 | 6 | 12 |
| 处理器性能核数 | 2 | 2 | 4 | 6 | 8 |
| 处理器能效核数 | 4 | ||||
| 处理器总线程数 | 2 | 4 | 8 | 12 | 20 |
| 最大睿频频率 | 4.30 GHz | 4.40 GHz | 4.80 GHz | ||
| 性能核-基本频率 | 3.40 GHz | 3.70 GHz | 3.30 GHz | 2.50 GHz | 2.10 GHz |
| 性能核-最大睿频频率 | - | - | 4.30 GHz | 4.40 GHz | 4.80 GHz |
| 能效核-基本频率 | 1.60 GHz | ||||
| 能效核-最大睿频频率 | 3.60 GHz | ||||
| 处理器缓存 | 4M | 6M | 12M | 18M | 25M |
| 处理器集成显卡 | Intel UHD Graphics 710 | Intel UHD Graphics 710 | Intel UHD Graphics 730 | Intel UHD Graphics 730 | Intel UHD Graphics 770 |
| 处理器功耗 | 46W | 46W | 60W-89W | 65W-117W | 65W-180W |
| 订购编码 | Q71311G6 | Q71321G6 | Q71331G6 | Q71351G6 | Q71371G6 |
| 机箱 | S15 | S15 | S15 | S15 | S15 |
| 处理器代号 | Raptor Lake S | Raptor Lake S | Raptor Lake S | Raptor Lake S | Raptor Lake S |
| 处理器类型 | 赛扬 | 奔腾 | 酷睿 i3 | 酷睿 i5 | 酷睿 i7 |
| 处理器编号 | 13100 | 13400 | 13700 | ||
| 处理器核心数 | 4 | 10 | 16 | ||
| 处理器性能核数 | 4 | 6 | 8 | ||
| 处理器能效核数 | 4 | 8 | |||
| 处理器总线程数 | 8 | 16 | 24 | ||
| 最大睿频频率 | 4.50 GHz | 4.60 GHz | 5.10 GHz | ||
| 性能核-基本频率 | 3.40 GHz | 2.50 GHz | 2.10 GHz | ||
| 性能核-最大睿频频率 | 4.50 GHz | 4.60 GHz | 5.10 GHz | ||
| 能效核-基本频率 | 1.50 GHz | ||||
| 能效核-最大睿频频率 | 4.10 GHz | ||||
| 处理器缓存 | 12M | 20M | 30M | ||
| 处理器集成显卡 | Intel UHD Graphics 730 | Intel UHD Graphics 730 | Intel UHD Graphics 770 | ||
| 处理器功耗 | 60W-110W | 65-148W | 65W-219W |
