主要特点
英特尔12代 Alder Lake–P 处理器
英特尔13代 Raptor Lake–P 处理器
1 × Display Port, 1 × HDMI
2 × USB 3.0, 2 × USB 2.0, 1 × Type C
2 × M.2, 1 × SATA 3.0
1 × 英特尔I225-V/I226-V 2.5G网卡
| 处理器规格 | |
| 处理器 | 英特尔12代 Alder Lake–P 处理器 英特尔13代 Raptor Lake–P 处理器 |
| 处理器基础功耗 | 由处理器决定 |
| 内存 | 1 × DDR4 笔记本内存插槽 （最大支持32G，3200MHz） |
| 芯片组 | 由处理器决定 |
| 图形控制器 | 由处理器决定 |
| 网络控制器 | 1 × 英特尔I225-V/I226-V 2.5G网卡 |
| 音频控制器 | Cmedia USB Audio（HS100B） |
| 看门狗 | 不支持 |

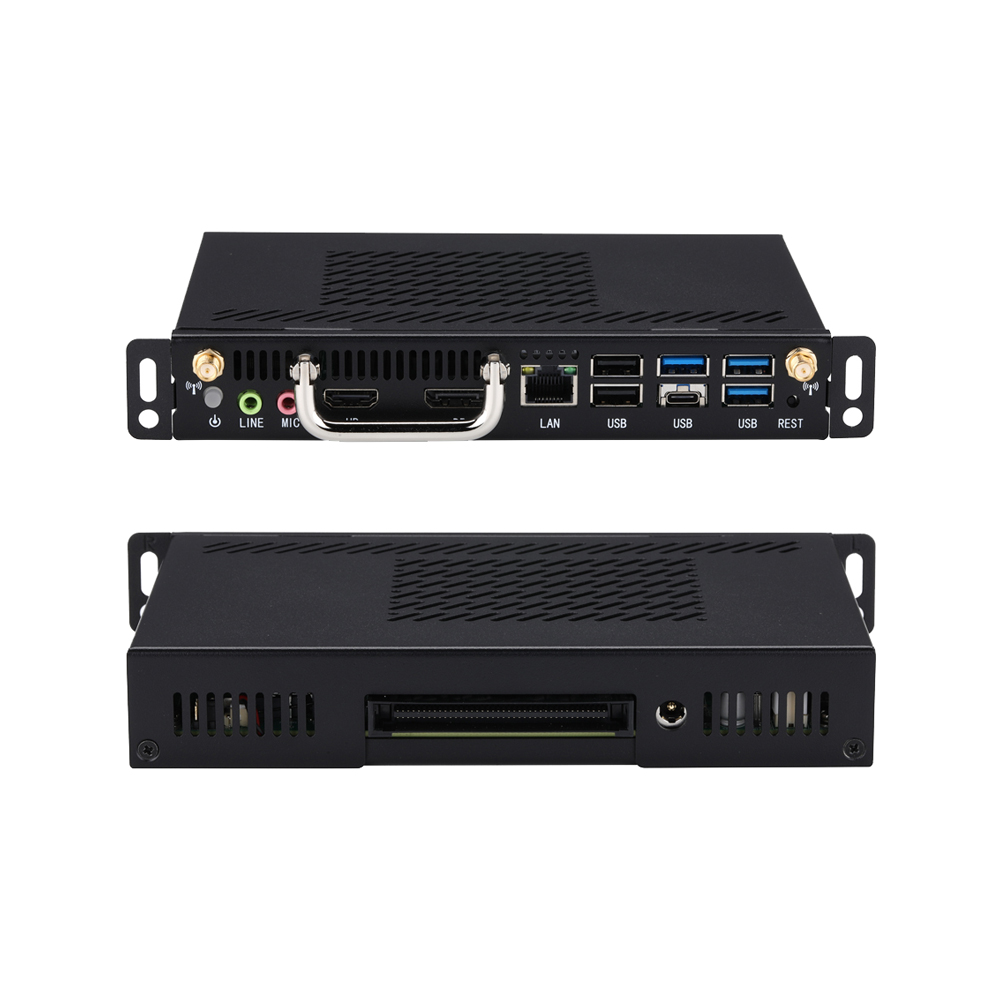

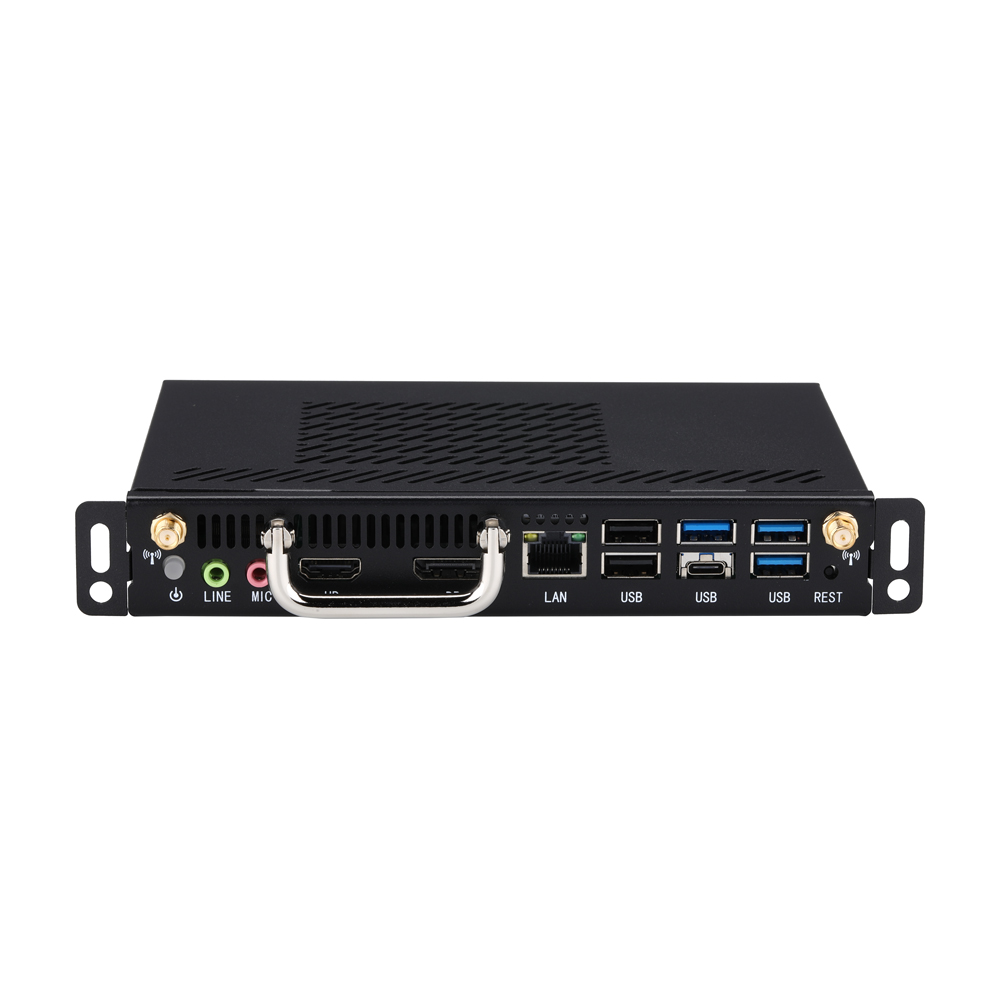

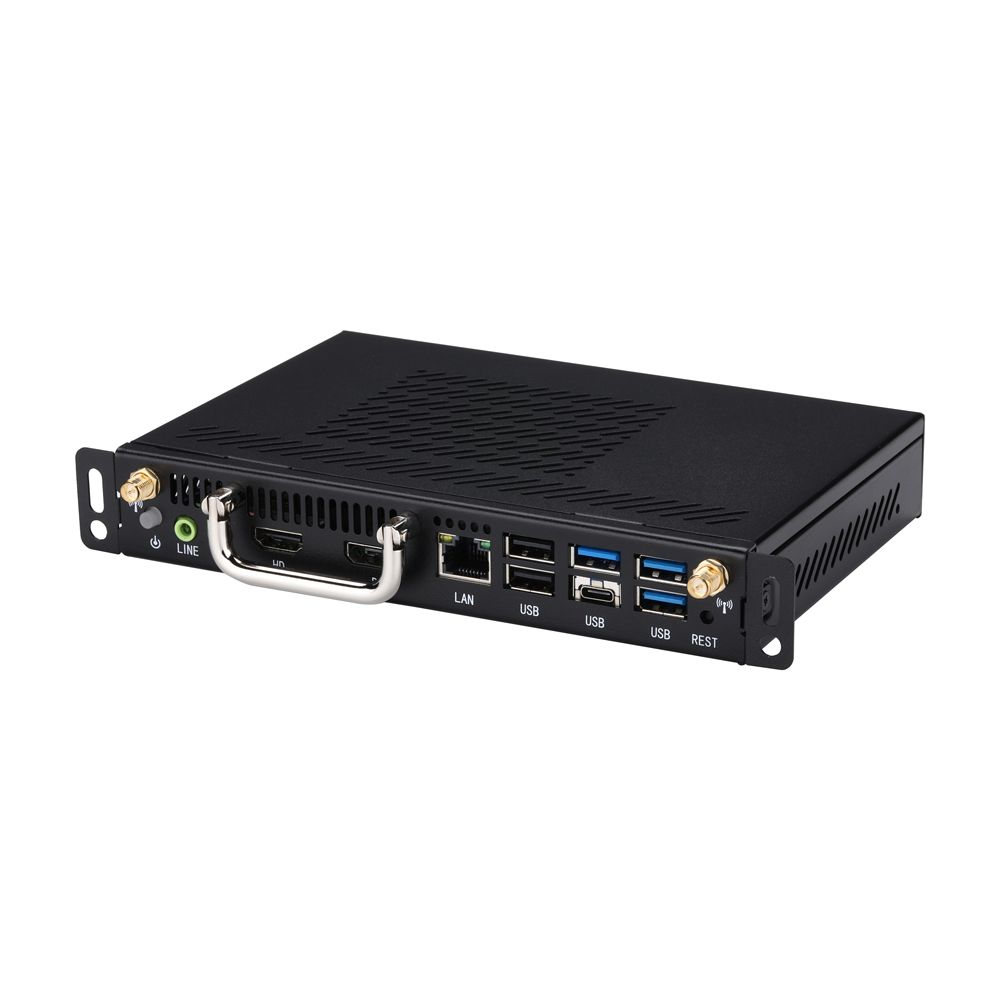

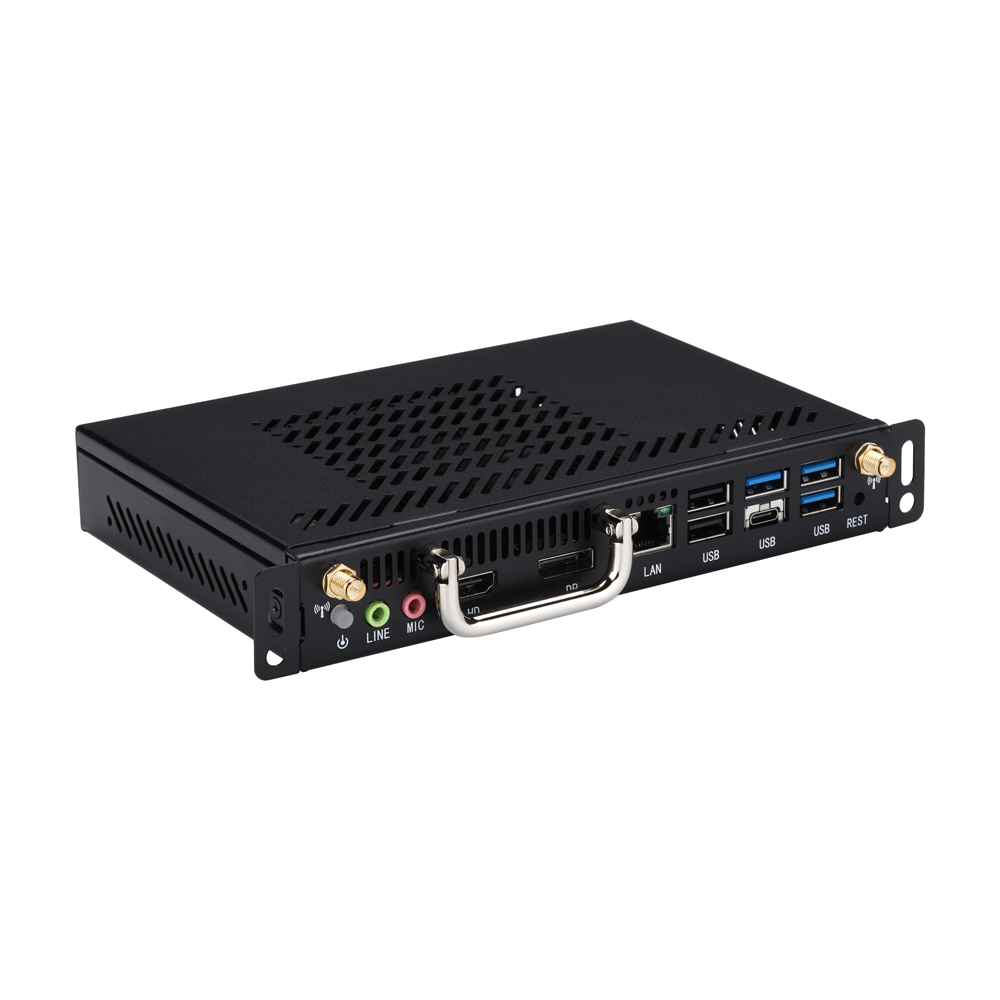

| 正面接口 | |
| 音频接口 | 1 × 麦克风接口，1 × 扬声器接口 |
| 显示输出 | 1 × Display Port 1.4，1 × HDMI 2.0 |
| Type C | 1 × Type C（USB3.0 ，Display Port） |
| USB | 2 × USB 3.0，2 × USB 2.0 |
| 网络接口 | 1 × 英特尔I225-V/I226-V 2.5G网卡 |
| 电源按钮 | 1 × 电源按钮，1 × 复位按钮 |
| 指示灯 | 1 × 电源指示灯，1 × 硬盘指示灯 |

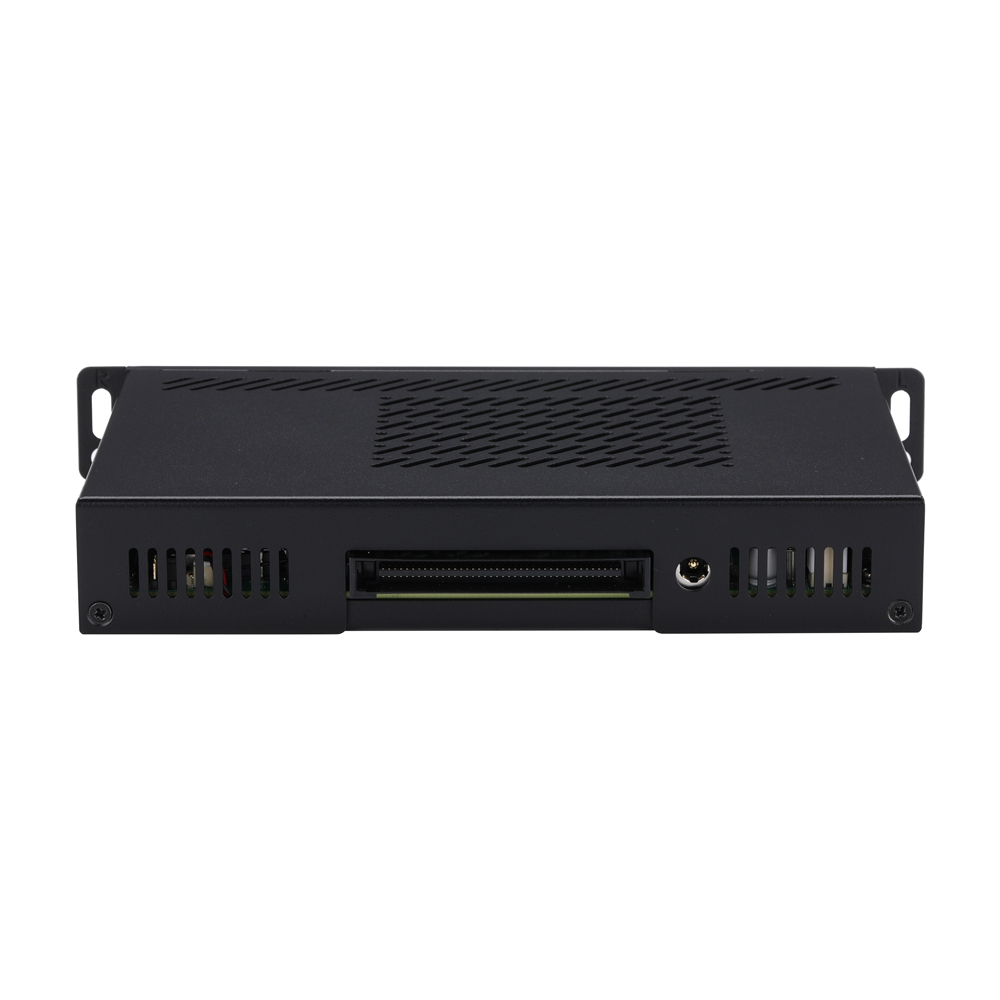

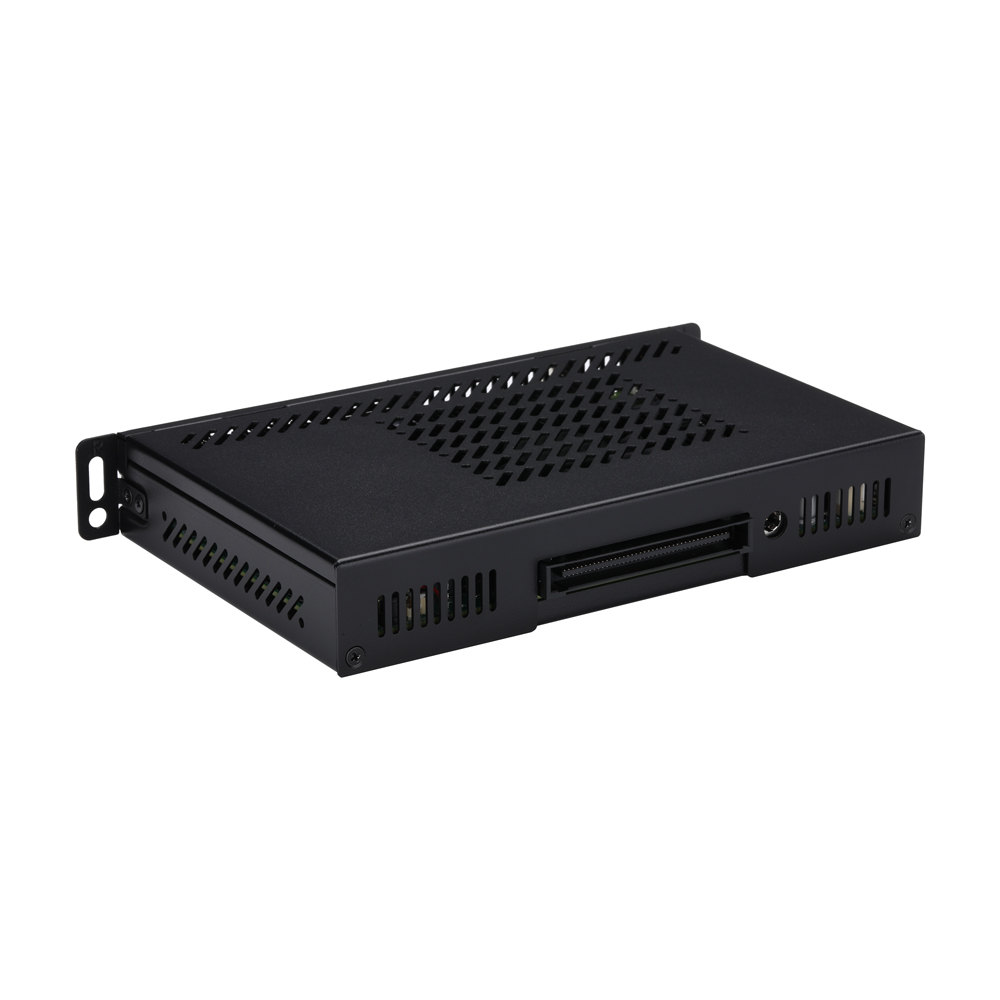

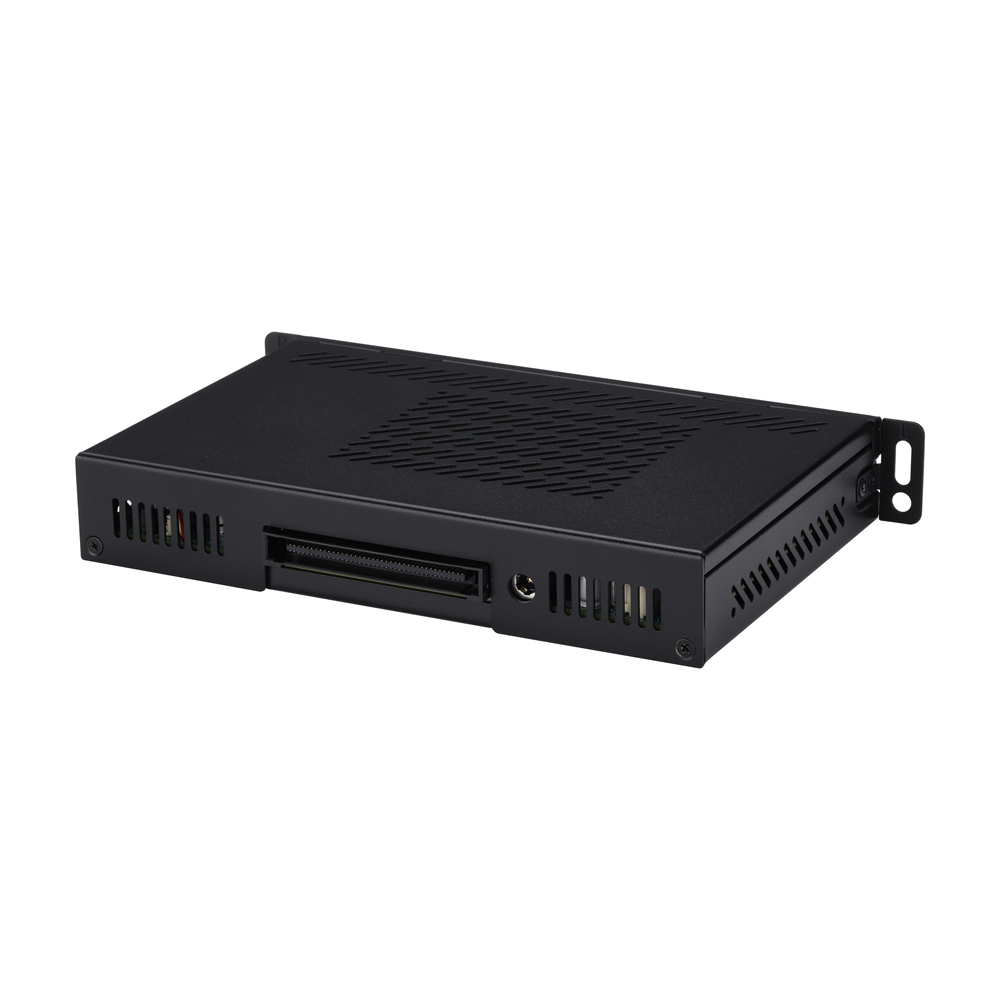

| 背部接口 | |
| 电源输入接口 | 1 × 电源输入接口 |
| JAE | 1 × JAE Port（80pin） |
| 存储 | |
| 类型 | 1 × 2.5英寸笔记本硬盘或固态硬盘 1 × M.2 用于固态硬盘（M key，类型：2280，PCIe 4.0 × 4） |
| 操作系统支持 | |
| 操作系统支持 | UEFI Windows 10，UEFI Linux |
| 扩展功能 | |
| M.2 | 1 × M.2 用于固态硬盘（M key，类型：2280） |
| M.2 | 1 × M.2 用于 Wi-Fi（E key，类型：2230） |
| SIM卡槽 | 0 |
| 来电开机跳线 | 0 |
| BIOS清除跳线 | 0 |
| GPIO | 0 |
| RS-485 | 0 |
| 直流电源输入接口 | 0 |
| 电源规格 | |
| 电源适配器 | 19V |
| 电源输入接口 | 外径5.5mm，内径2.5mm |
| 工作环境 | |
| 工作温度 | 0°C~45°C |
| 储存温度 | -40°C~80°C |
| 环境湿度 | 10%~95% |
| 其它参数 | |
| 材料 | 铝合金 |
| 设备参考尺寸 | 118 × 180 × 30mm |
| 设备参考重量 | 0.74kg |
| 壁挂支持 | 不支持 |
| 包装参考尺寸 | 282 × 257 × 79mm |
| 防盗锁孔 | 不支持 |
| 散热方式 | 通过风扇主动散热 |
包装清单
| 序号 | 类别 | 数量 | 标记 |
| 1 | 工控迷你整机 | 1台 | |
| 2 | 硅胶垫 | 4颗 | |
| 3 | 背挂VESA支架 | 1个 | |
| 4 | VESA螺丝 | 1套 | |
| 5 | 电源适配器 | 1个 | |
| 6 | AC电源线 | 1条 | |
| 7 | 硬盘螺丝 | 1套 | |
| 8 | 硬盘线 | 1根 | 由订购机型决定 |
| 9 | 天线棒 | 2 | 由订购配置决定 |
订购和规格选型
快速订购编码: Q31251OPS
| 订购编码 | Q31211OPS | Q31221OPS | Q31231OPS | Q31251OPS | Q31271OPS |
| 处理器代号 | Alder Lake U | Alder Lake U | Alder Lake U | Alder Lake U | Alder Lake U |
| 处理器类型 | 赛扬 | 奔腾 | 酷睿 i3 | 酷睿 i5 | 酷睿 i7 |
| 处理器编号 | 7305 | 8505 | 1215U | 1235U | 1255U |
| 处理器核心数 | 5 | 5 | 6 | 10 | 10 |
| 处理器性能核数 | 1 | 1 | 2 | 2 | 2 |
| 处理器能效核数 | 4 | 4 | 4 | 8 | 8 |
| 处理器总线程数 | 5 | 6 | 8 | 12 | 12 |
| 最大睿频频率 | - | 4.40 GHz | 4.40 GHz | 4.40 GHz | 4.70 GHz |
| 性能核-基本频率 | 1.10 GHz | 1.20 GHz | 1.20 GHz | 1.30 GHz | 1.70 GHz |
| 性能核-最大睿频频率 | - | 4.40 GHz | 4.40 GHz | 4.40 GHz | 4.70 GHz |
| 能效核-基本频率 | 0.9 GHz | 0.9 GHz | 0.9 GHz | 0.9 GHz | 1.20 GHz |
| 能效核-最大睿频频率 | - | 3.30 GHz | 3.30 GHz | 3.30 GHz | 3.50 GHz |
| 处理器缓存 | 8M | 8M | 10M | 12M | 12M |
| 处理器集成显卡 | Intel UHD Graphics | Intel UHD Graphics | Intel UHD Graphics | Intel Iris Xe Graphics eligible | Intel Iris Xe Graphics eligible |
| 处理器功耗 | 15-55W | 15-55W | 15-55W | 15-55W | 15-55W |
| 订购编码 | Q41231OPS | Q41251OPS | Q41271OPS |
| 处理器代号 | Alder Lake P | Alder Lake P | Alder Lake P |
| 处理器类型 | 酷睿 i3 | 酷睿 i5 | 酷睿 i7 |
| 处理器编号 | 1220P | 1240P | 1260P |
| 处理器核心数 | 10 | 12 | 12 |
| 处理器性能核数 | 2 | 4 | 4 |
| 处理器能效核数 | 8 | 8 | 8 |
| 处理器总线程数 | 12 | 16 | 16 |
| 最大睿频频率 | 4.40 GHz | 4.40 GHz | 4.70 GHz |
| 性能核-基本频率 | 1.50 GHz | 1.70 GHz | 2.10 GHz |
| 性能核-最大睿频频率 | 4.40 GHz | 4.40 GHz | 4.70 GHz |
| 能效核-基本频率 | 1.10 GHz | 1.20 GHz | 1.50 GHz |
| 能效核-最大睿频频率 | 3.30 GHz | 3.30 GHz | 3.40 GHz |
| 处理器缓存 | 12M | 12M | 18M |
| 处理器集成显卡 | Intel UHD Graphics | Intel Iris Xe Graphics eligible | Intel Iris Xe Graphics eligible |
| 处理器功耗 | 28-64W | 28-64W | 28-64W |
| 订购编码 | Q51251OPS | Q51271OPS | Q51291OPS |
| 处理器代号 | Alder Lake H | Alder Lake H | Alder Lake H |
| 处理器类型 | 酷睿 i5 | 酷睿 i7 | 酷睿 i9 |
| 处理器编号 | 12450H | 12650H | 12900H |
| 处理器核心数 | 8 | 10 | 14 |
| 处理器性能核数 | 4 | 6 | 6 |
| 处理器能效核数 | 4 | 4 | 8 |
| 处理器总线程数 | 12 | 16 | 20 |
| 最大睿频频率 | 4.40 GHz | 4.70 GHz | 5.00 GHz |
| 性能核-基本频率 | 2.00 GHz | 2.30 GHz | 2.50 GHz |
| 性能核-最大睿频频率 | 4.40 GHz | 4.70 GHz | 5.00 GHz |
| 能效核-基本频率 | 1.50 GHz | 1.70 GHz | 1.80 GHz |
| 能效核-最大睿频频率 | 3.30 GHz | 3.50 GHz | 3.80 GHz |
| 处理器缓存 | 12M | 24M | 24M |
| 处理器集成显卡 | Intel UHD Graphics | Intel Iris Xe Graphics eligible | Intel Iris Xe Graphics eligible |
| 处理器功耗 | 45-95W | 45-115W | 45-115W |
