Q30900UP S20 系列工控迷你电脑
- 网卡总数量：
- 10G 光口：
- 10G 电口：
- 2.5G 电口：
- 1G 电口：
- 串口数：
主要特点
英特尔8代 Whiskey Lake-U 处理器
英特尔8代 Coffee Lake-U 处理器
英特尔10代 Comet lake-U 处理器
1 × Display Port, 1 × HDMI
1 × USB 3.0, 3 × USB 2.0
3 × M.2, 1 × SATA 3.0
1 × RS-232 (RJ-45)
6 × 英特尔I225-V/I226-V 2.5G网卡
2 × 英特尔X710-BM2 SFP+
8 × 瑞昱RTL8153B 千兆网卡
| 处理器规格 | |
| 处理器 | 英特尔8代 Whiskey Lake-U 处理器 英特尔8代 Coffee Lake-U 处理器 英特尔10代 Comet lake-U 处理器 |
| 处理器基础功耗 | 由处理器决定 |
| 内存 | 1 × DDR4 笔记本内存插槽 （最大支持32G，2133/2400MHz） |
| 芯片组 | 由处理器决定 |
| 图形控制器 | 由处理器决定 |
| 网络控制器 | 6 × 英特尔I225-V/I226-V 2.5G网卡 2 × 英特尔X710-BM2 SFP+ |
| 看门狗 | 支持 |
| 芯片组 | 由处理器决定 |

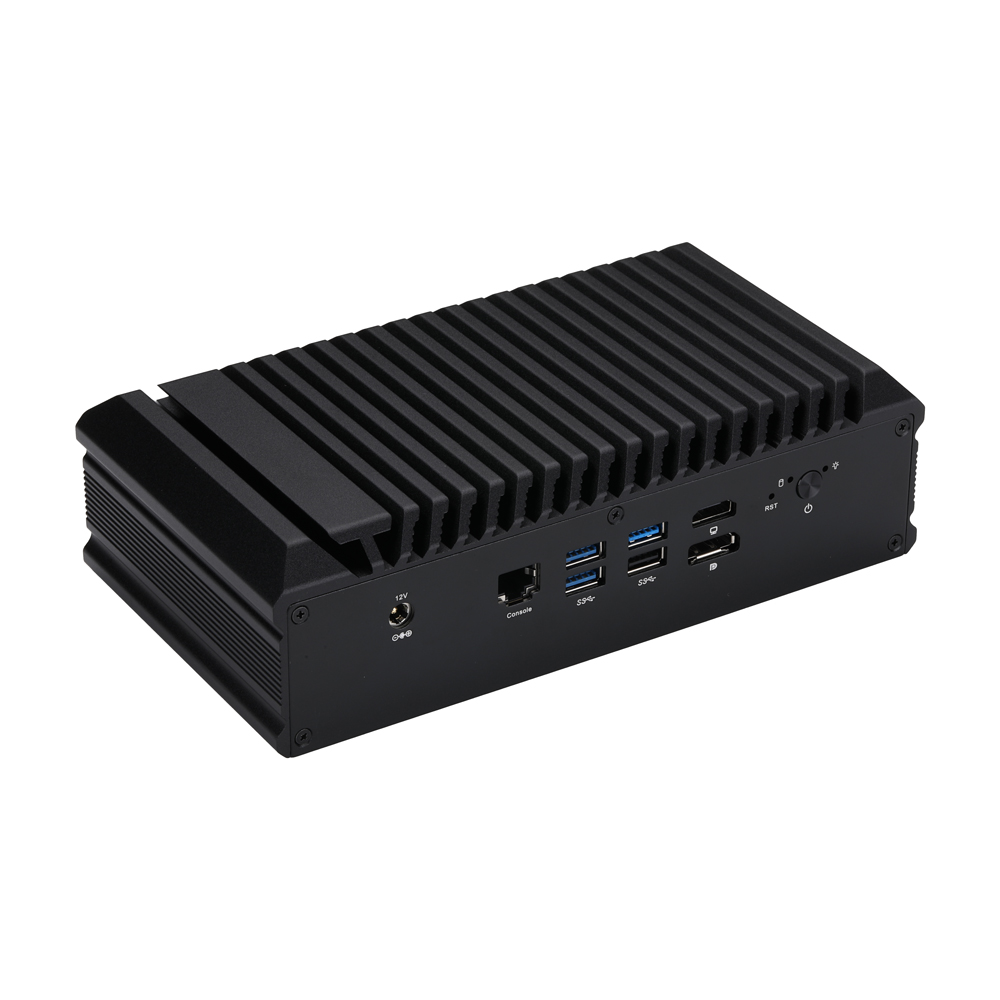

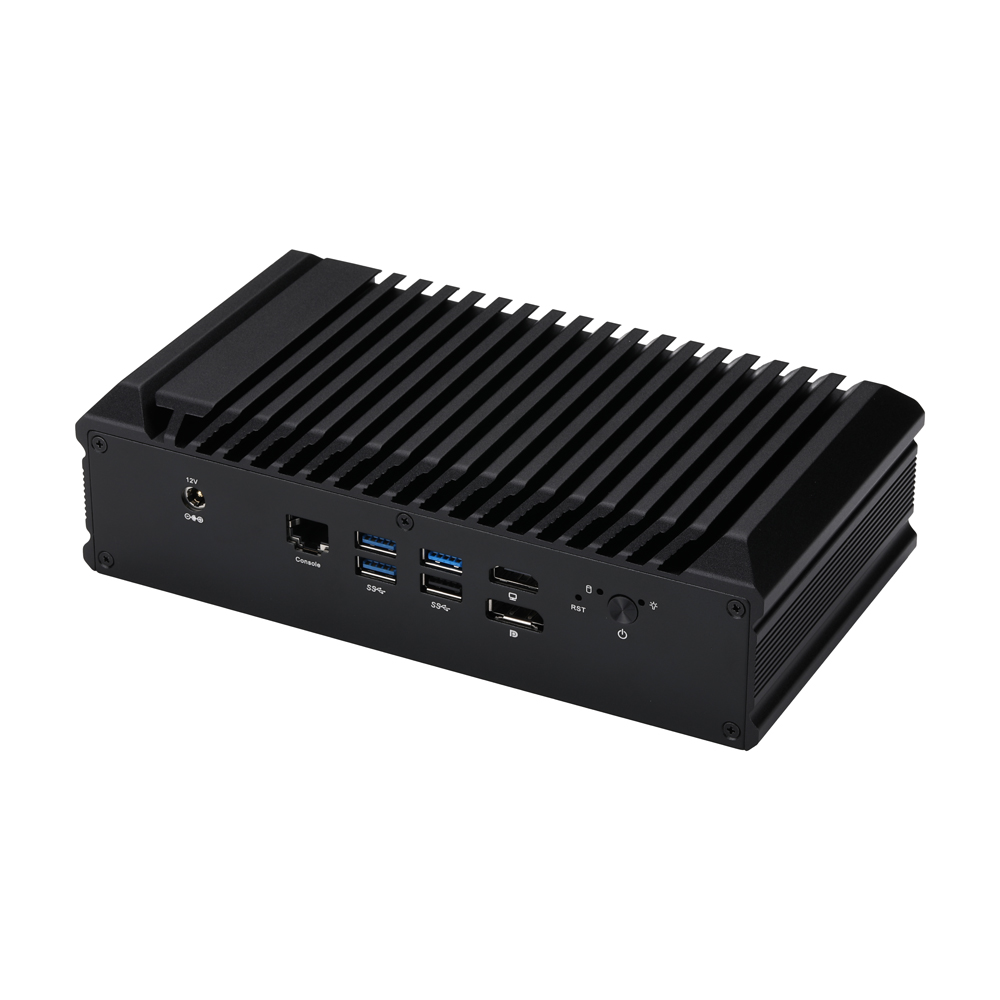

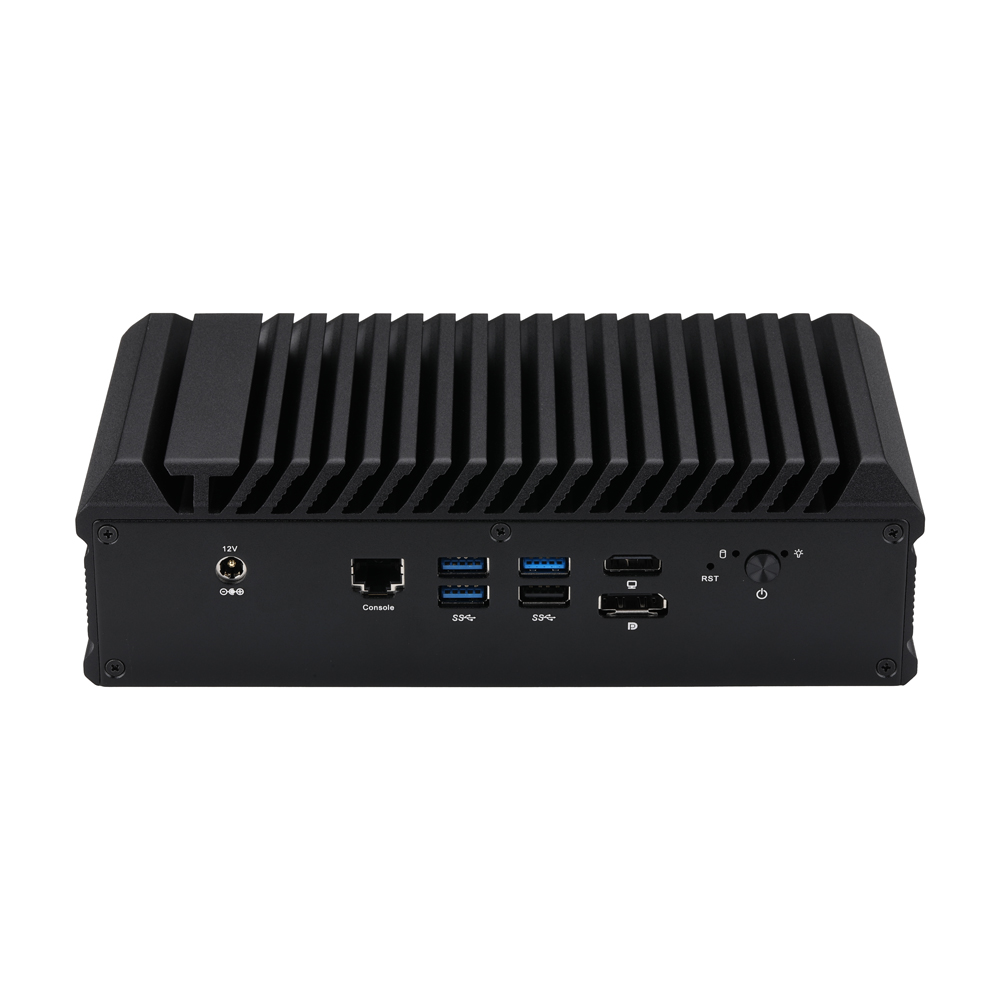

| 正面接口 | |
| 电源按钮 | 1 × 电源按钮，1 × 复位按钮 |
| 指示灯 | 1 × 电源指示灯，1 × 硬盘指示灯 |
| USB | 3 × USB 3.0，1 × USB 2.0 |
| 电源输入接口 | 1 × 电源输入接口 |
| 显示输出 | 1 × HDMI，1 × Display Port |
| 串口 | 1 × RS-232 接口（RJ-45） |

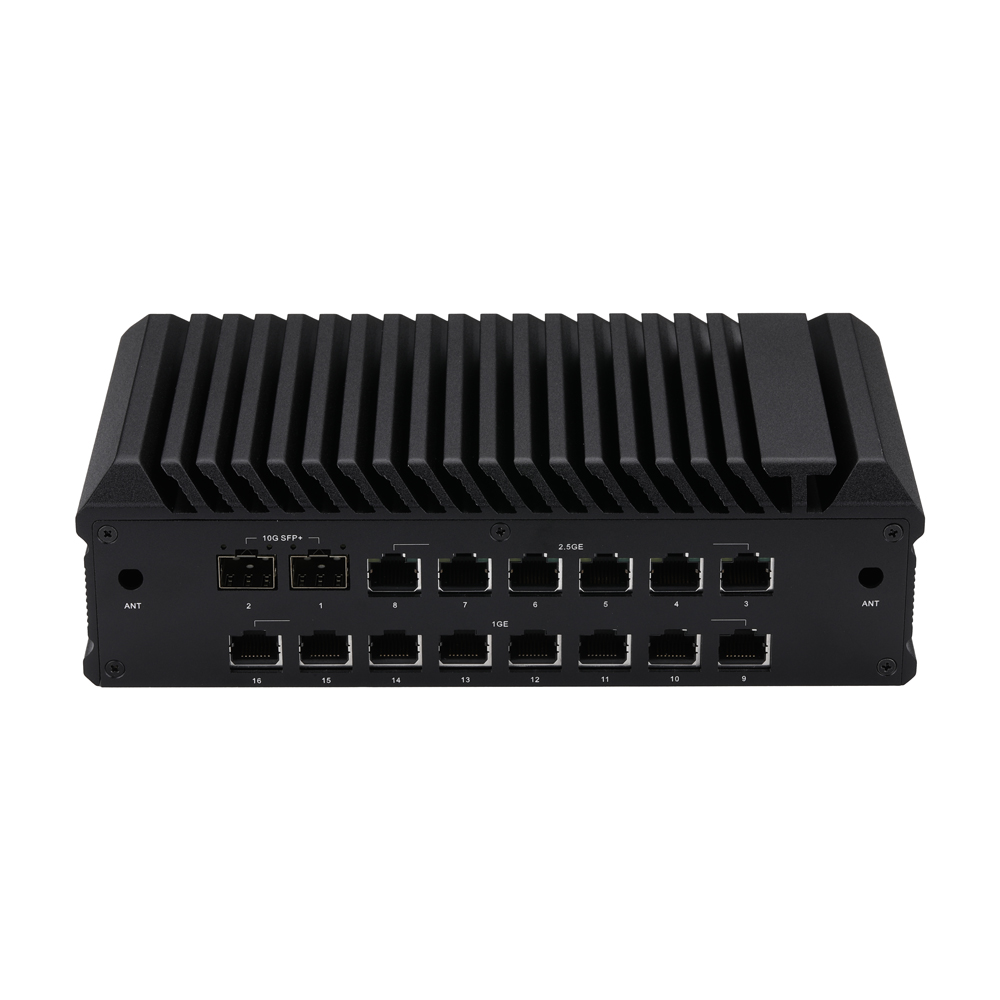

| 背部接口 | |
| 网络接口 / 2.5G | 6 × 英特尔I225-V/I226-V 2.5G网卡 |
| SFP+ | 2 × 英特尔X710-BM2 SFP+ |
| 网络接口 / 1G | 8 × 瑞昱RTL8153B 千兆网卡 |
| 存储 | |
| 类型 | 1 × 2.5英寸笔记本硬盘或固态硬盘 1 × M.2 用于固态硬盘，（M key，类型：2280，PCIe 3.0 × 1） |
| 操作系统支持 | |
| 操作系统支持 | Windows 10，Linux |
| 扩展功能 | |
| M.2 | 1 × M.2 用于固态硬盘 （M key，类型：2280，PCIe 3.0 × 1） |
| M.2 | 1 × M.2 用于 4G/5G （B key，类型：3042/3052） |
| M.2 | 1 × M.2 用于 Wi-Fi（E key，类型：2230） （仅支持酷睿系列） |
| SIM卡槽 | 1 |
| 来电开机跳线 | 支持，1 × 3Pin，间距：2.0mm |
| BIOS清除跳线 | 支持，1 × 3Pin，间距：2.0mm |
| 电源规格 | |
| 电源适配器 | 12V7A |
| 电源输入接口 | 外径5.5mm，内径2.5mm |
| 工作环境 | |
| 工作温度 | 0°C~50°C |
| 储存温度 | -20°C~80°C |
| 环境湿度 | 10%~90% |
| 其它参数 | |
| 材料 | 铝合金 |
| 设备参考尺寸 | 221 × 121 × 62mm |
| 设备参考重量 | 1.56kg |
| 壁挂支持 | VESA挂架支持显示器背装 |
| 包装参考尺寸 | 285 × 260 × 93mm |
| 防盗锁孔 | 不支持 |
| 散热方式 | 无风扇被动散热，通过风扇辅助散热 |
包装清单
| 序号 | 类别 | 数量 | 标记 |
| 1 | 工控迷你整机 | 1台 | |
| 2 | 硅胶垫 | 4颗 | |
| 3 | 背挂VESA支架 | 1个 | |
| 4 | VESA螺丝 | 1套 | |
| 5 | 电源适配器 | 1个 | |
| 6 | AC电源线 | 1条 | |
| 7 | 硬盘螺丝 | 1套 | |
| 8 | 硬盘线 | 1根 | 由订购机型决定 |
| 9 | 天线棒 | 2 | 由订购配置决定 |
