Q30400GEX S10 系列工控迷你电脑
- 网卡总数量： 8
- 10G 光口：
- 10G 电口：
- 2.5G 电口：
- 1G 电口：
- 串口数： 6
主要特点
英特尔4代 Haswell –U/Y 处理器
英特尔5代 Broadwell-U 处理器
1 × HDMI
2 × USB 3.0, 4 × USB 2.0
1 × mSATA, 1 × Mini PCIe, 1 × M.2, 1 × SATA 3.0
6 × RS-232 (Support RS-485)
8 × 英特尔I211-AT/I210-AT 千兆网卡
| 处理器规格 | |
| 处理器 | 英特尔4代 Haswell –U/Y 处理器 英特尔5代 Broadwell-U 处理器 |
| 处理器基础功耗 | 由处理器决定 |
| 内存 | 1 × DDR3L 笔记本内存插槽 （最大支持8G，1333/1600MHz） |
| 芯片组 | 由处理器决定 |
| 图形控制器 | 由处理器决定 |
| 网络控制器 | 8 × 英特尔I211-AT/I210-AT 千兆网卡 |
| 看门狗 | 支持 |

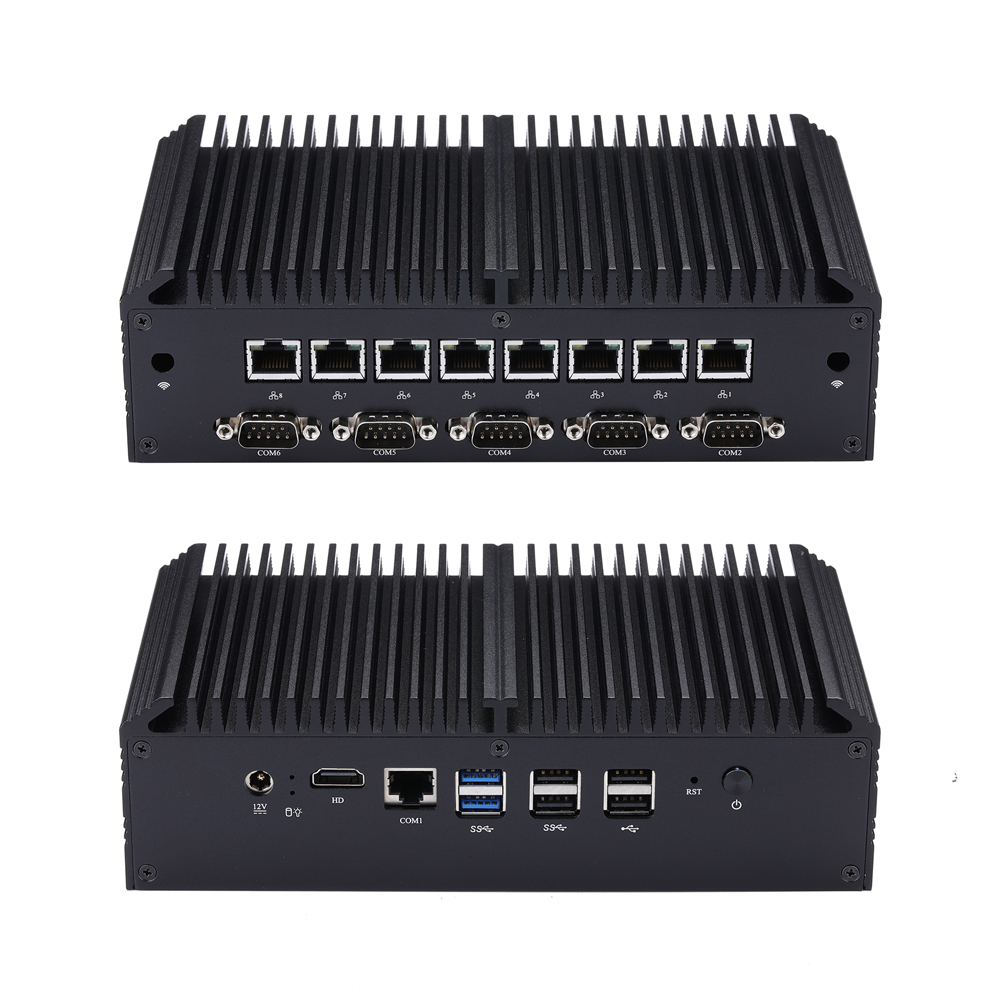

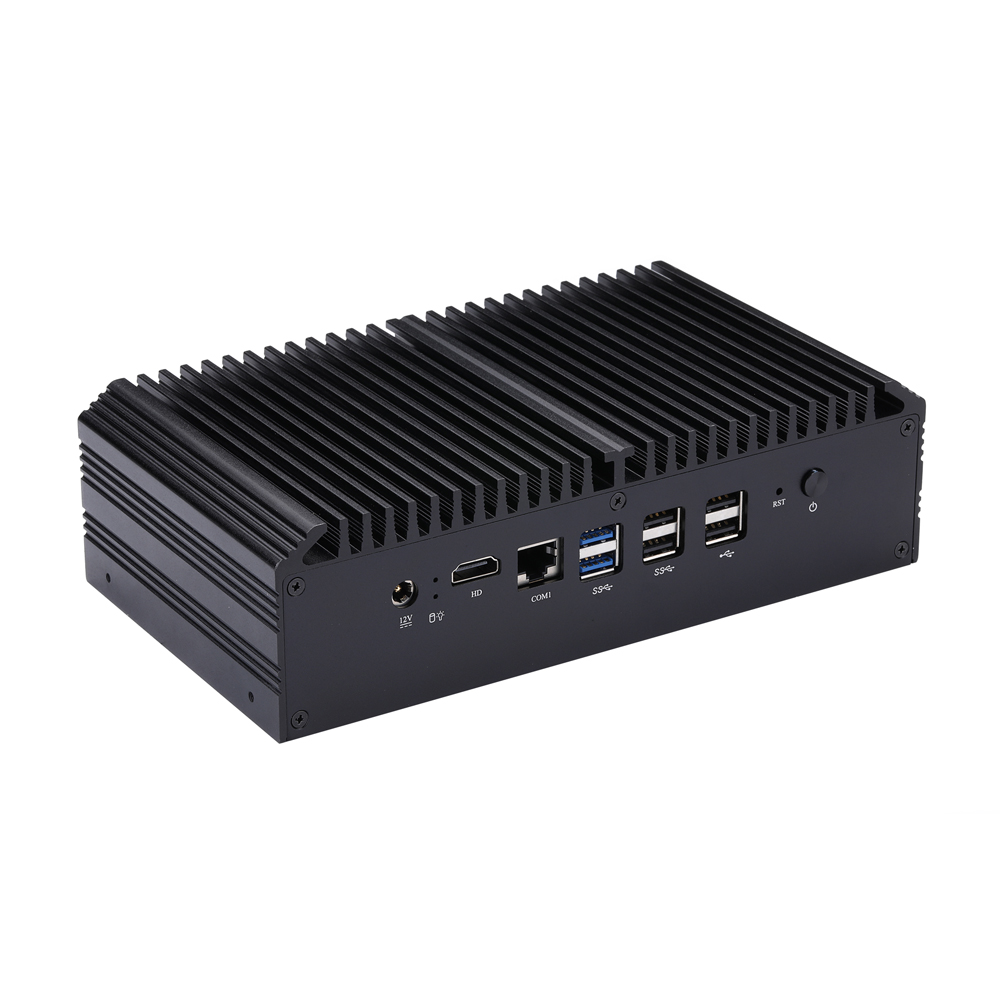

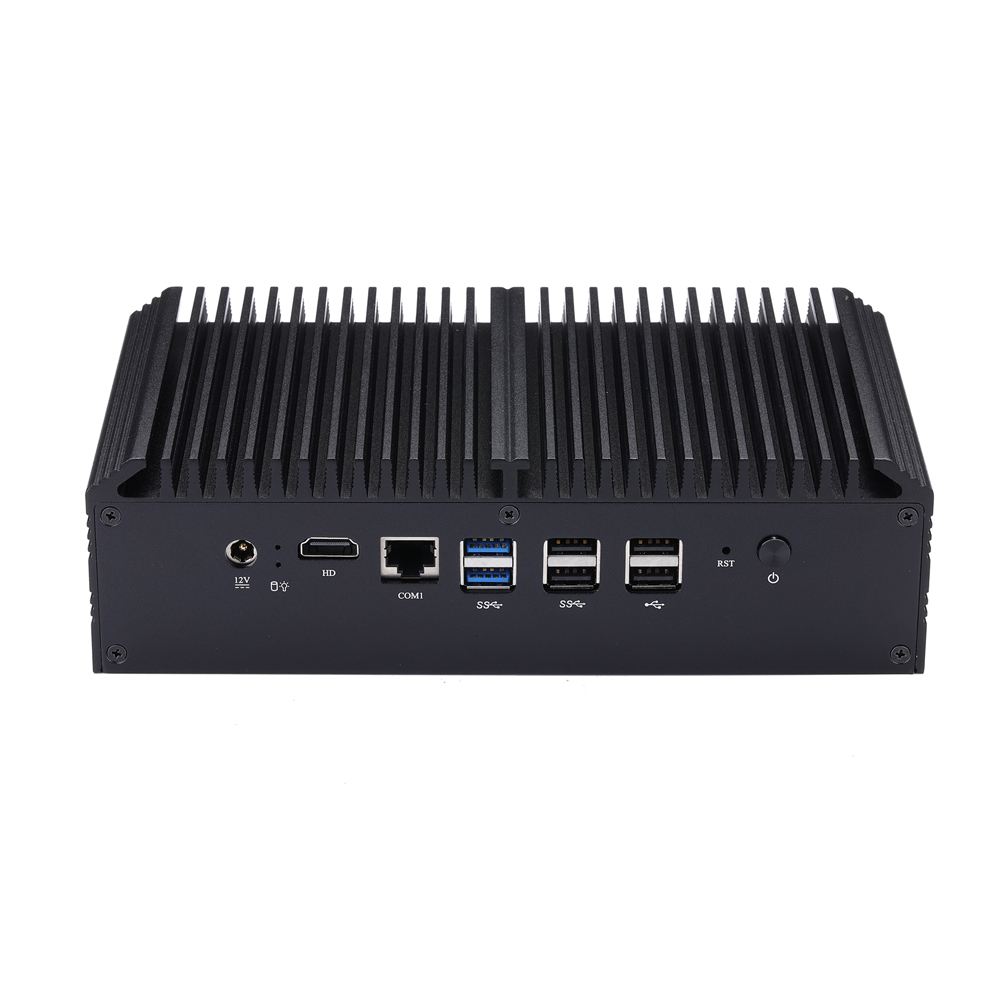

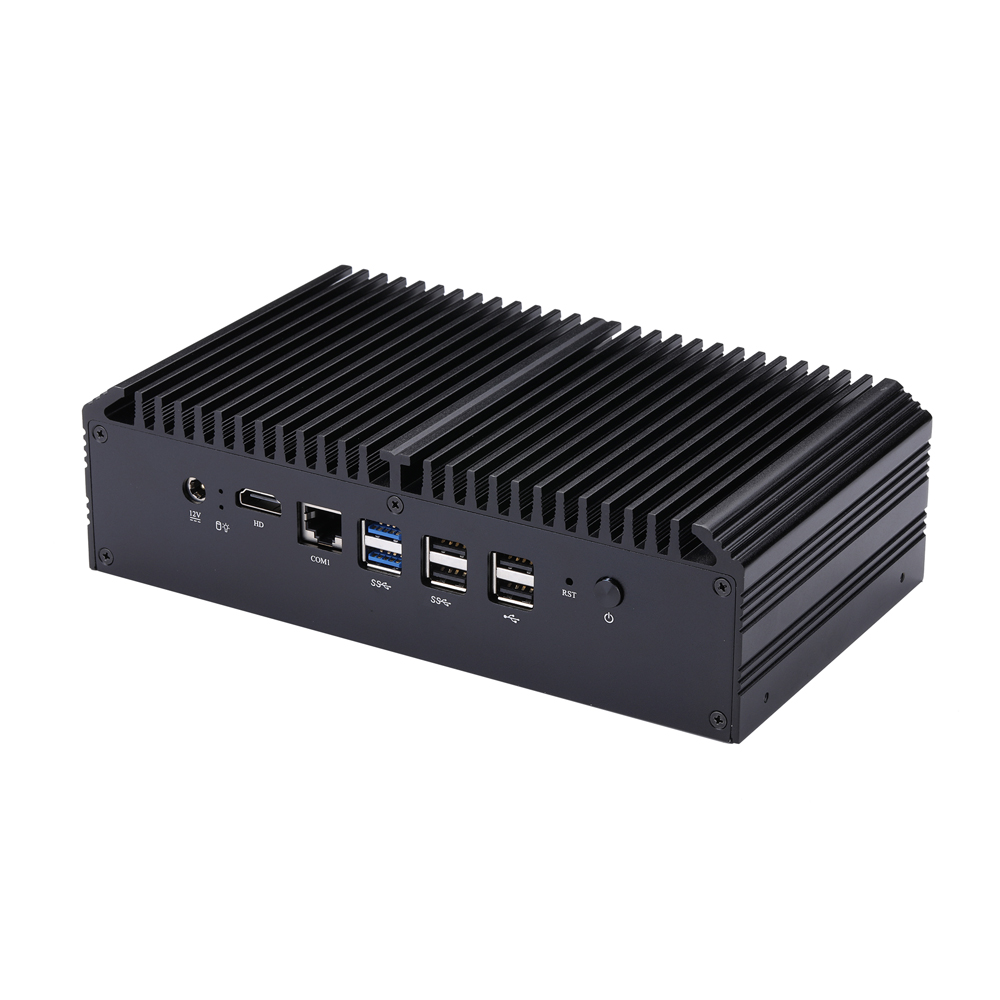

| 正面接口 | |
| 电源按钮 | 1 × 电源按钮，1 × 复位按钮 |
| 指示灯 | 1 × 电源指示灯，1 × 硬盘指示灯 |
| USB | 2 × USB 3.0，4 × USB 2.0 |
| 电源输入接口 | 1 × 电源输入接口 |
| 显示输出 | 1 × HDMI |
| 串口 | 1 × RS-232 接口（RJ-45） |

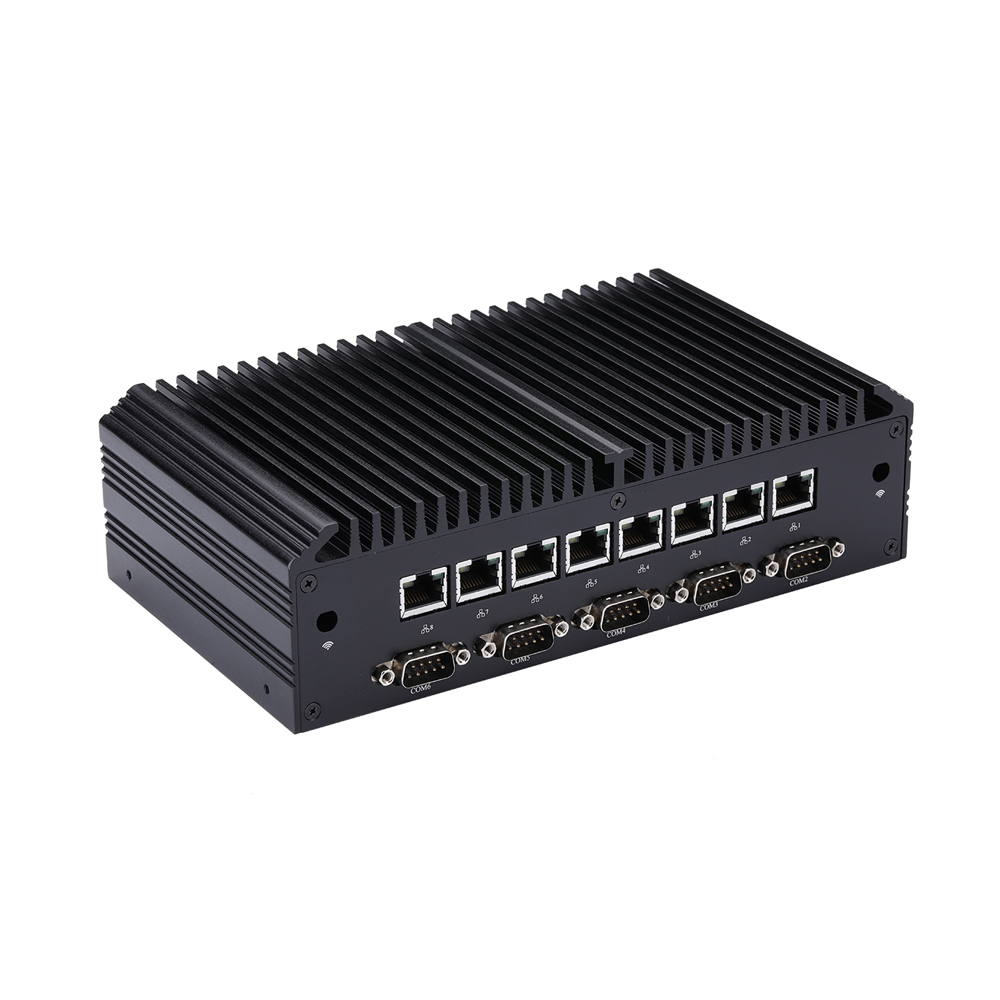

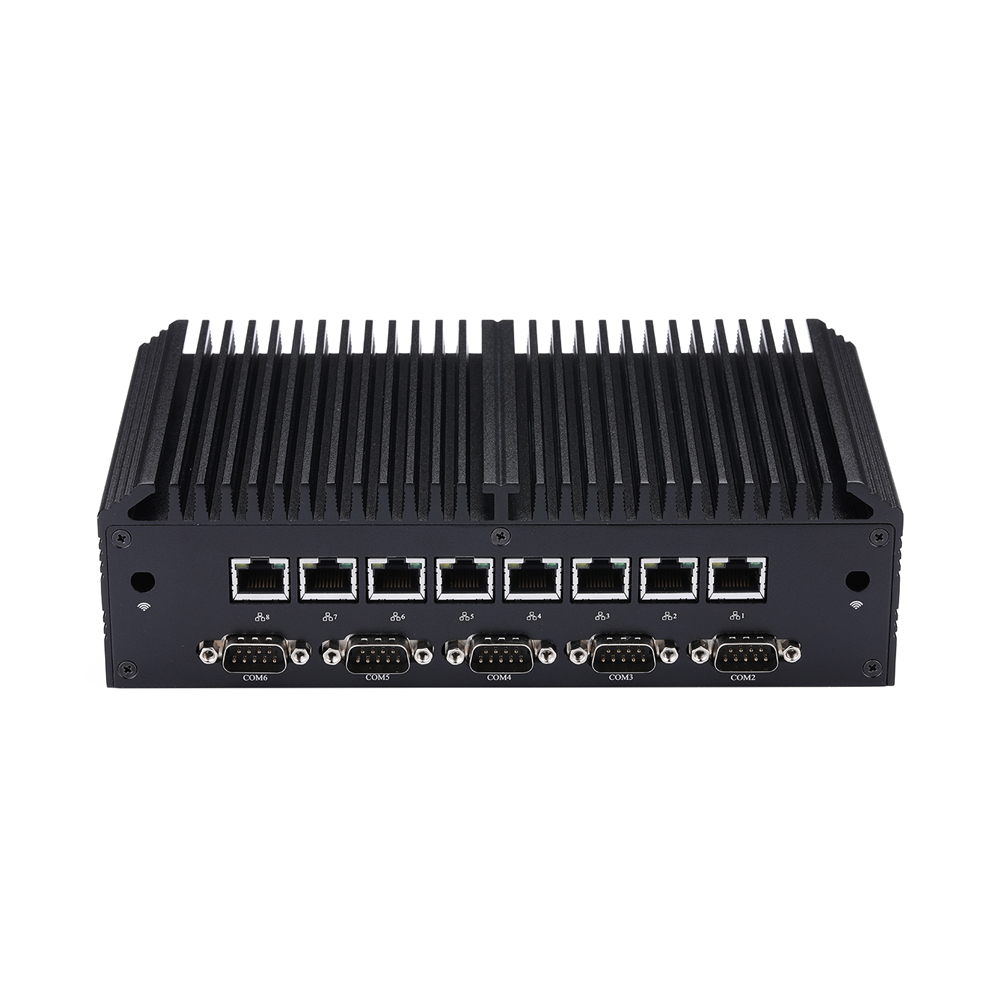

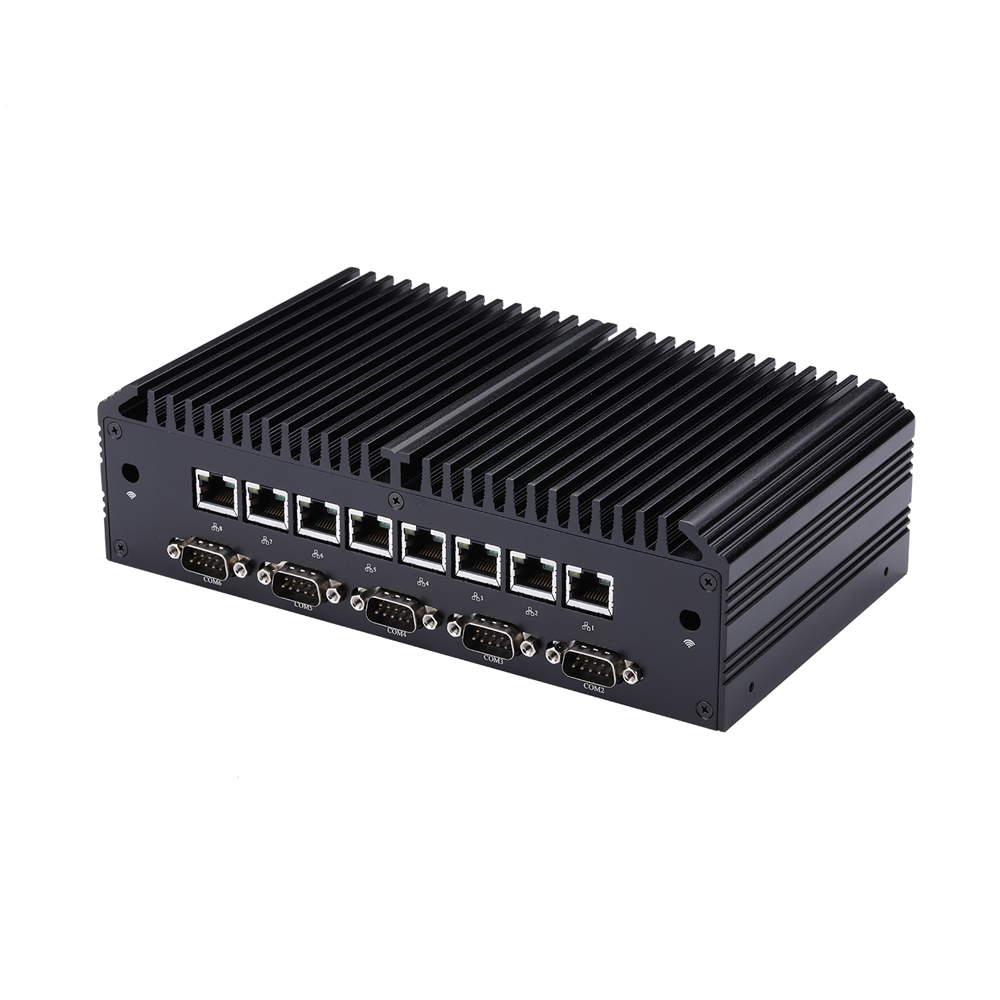

| 背部接口 | |
| 网络接口 | 8 × 英特尔I211-AT/I210-AT 千兆网卡 |
| 串口 | 5 × RS-232 接口（DB9）（COM3/COM4 可设置为支持 5V/12V） |
| 存储 | |
| 类型 | 1 × 2.5英寸笔记本硬盘或固态硬盘 1 × 全高 Mini PCIe 用于 mSATA固态硬盘 |
| 操作系统支持 | |
| 操作系统支持 | Windows 10，Linux |
| 扩展功能 | |
| Mini PCIe | 1 × Mini PCIe（只支持USB信号的设备） 半高规格用于Wi-Fi 全高规格用于 4G |
| M.2 | 1 × M.2 用于 Wi-Fi（E key，类型：2230） |
| SIM卡槽 | 1 |
| 来电开机跳线 | 支持，1 × 3Pin，间距：2.0mm |
| BIOS清除跳线 | 支持，1 × 3Pin，间距：2.0mm |
| 串口 | 0 |
| GPIO | 1，2 × 5Pin，间距：2.0mm |
| RS-485 | COM3/4 可设置为RS-485 |
| 电源规格 | |
| 电源适配器 | 12V4A |
| 电源输入接口 | 外径5.5mm，内径2.5mm |
| 工作环境 | |
| 工作温度 | 0°C~50°C |
| 储存温度 | -20°C~80°C |
| 环境湿度 | 10%~90% |
| 其它参数 | |
| 材料 | 铝合金 |
| 设备参考尺寸 | 217 × 122 × 62mm |
| 设备参考重量 | 1.41kg |
| 壁挂支持 | VESA挂架支持显示器背装 |
| 包装参考尺寸 | 285 × 260 × 93mm |
| 防盗锁孔 | 不支持 |
| 散热方式 | 无风扇被动散热 |
包装清单
| 序号 | 类别 | 数量 | 标记 |
| 1 | 工控迷你整机 | 1台 | |
| 2 | 硅胶垫 | 4颗 | |
| 3 | 背挂VESA支架 | 1个 | |
| 4 | VESA螺丝 | 1套 | |
| 5 | 电源适配器 | 1个 | |
| 6 | AC电源线 | 1条 | |
| 7 | 硬盘螺丝 | 1套 | |
| 8 | 硬盘线 | 1根 | 由订购机型决定 |
| 9 | 天线棒 | 2 | 由订购配置决定 |
订购和规格选型
快速订购编码: Q335GEX-S10
| 订购编码 | 机箱 | 处理器 代号 | 处理器 类型 | 处理器 编号 | 处理器 核心数 | 处理器 线程数 | 处理器 基本频率 | 处理器 最大睿频 | 处理器 缓存 | 处理器 集成显卡 | 处理器 基础功耗 |
Q301GEX （Q30411GEX） | S10 | Haswell | 赛扬 | 2955U | 2 | 2 | 1.4GHz | / | 2M | Intel HD Graphics | 15W |
Q330GEX （Q30431GEX） | S10 | Haswell | 酷睿 i3 | 4005U | 2 | 4 | 1.7GHz | / | 3M | Intel HD 4400 | 15W |
Q350GEX （Q30451GEX） | S10 | Haswell | 酷睿 i5 | 4200U | 2 | 4 | 1.6GHz | 2.6GHz | 3M | Intel HD 4400 | 15W |
Q370GEX （Q30471GEX） | S10 | Haswell | 酷睿 i7 | 4500U | 2 | 4 | 1.8GHz | 3.0GHz | 4M | Intel HD 4400 | 15W |
Q330GEYX （Q30432GEX） | S10 | Haswell | 酷睿 i3 | 4010Y | 2 | 4 | 1.3GHz | / | 3M | Intel HD 4200 | 11.5W |
Q350GEYX （Q30452GEX） | S10 | Haswell | 酷睿 i5 | 4200Y | 2 | 4 | 1.4GHz | 1.9GHz | 3M | Intel HD 4200 | 11.5W |
Q305GEX （Q30511GEX） | S10 | Broadwell | 赛扬 | 3205U | 2 | 2 | 1.5GHz | / | 2M | Intel HD Graphics | 15W |
Q310GEX （Q30512GEX） | S10 | Broadwell | 赛扬 | 3215U | 2 | 2 | 1.7GHz | / | 2M | Intel HD Graphics | 15W |
Q320GE （Q30521GEX） | S10 | Broadwell | 奔腾 | 3805U | 2 | 2 | 1.9GHz | / | 2M | Intel HD Graphics | 15W |
Q335GEX （Q30531GEX） | S10 | Broadwell | 酷睿 i3 | 5005U | 2 | 4 | 2.0GHz | / | 3M | Intel HD 5500 | 15W |
Q355GEX （Q30551GEX） | S10 | Broadwell | 酷睿 i5 | 5200U | 2 | 4 | 2.2GHz | 2.7GHz | 3M | Intel HD 5500 | 15W |
Q375GEX （Q30571GEX） | S10 | Broadwell | 酷睿 i7 | 5500U | 2 | 4 | 2.4GHz | 3.0GHz | 4M | Intel HD 5500 | 15W |
可选机箱外形
| 机箱 | 2.5英寸固态硬盘或机械硬盘支持 |
| S10 | 支持 |
| S13 | 支持 |
| S20 | 支持 |
| 1U05 | 支持 |
定制选项
| 功能 | 描述 |
| USB 2.0 | 1 |
| 串口 | 5 × RS-232 接口，DB9 |
| GPIO | 1 |
| VGA | 1 |
| RS-485 | 2 |
