Q10900X S04 系列工控迷你电脑
- 网卡数：
- USB：
- RS-232：
- RS-485：
- VGA：
- PS/2：
- GPIO接口：
主要特点
英特尔Alder Lake-N 处理器
英特尔Twin Lake-N 处理器
1 × Display Port, 1 × HDMI
3 × USB 3.0, 2 × USB 2.0, 1 × Type C
1 × M.2
1 × RS-232 (RJ-45)
2 × Marvell AQC113 10 Gigabit LAN
4 × 瑞昱2.5G网卡
| 处理器规格 | |
| 处理器 | 英特尔Alder Lake-N 处理器 英特尔Twin Lake-N 处理器 |
| 处理器基础功耗 | 由处理器决定 |
| 内存 | 1 × DDR5 笔记本内存插槽（最大支持48G） |
| 芯片组 | 由处理器决定 |
| 图形控制器 | 由处理器决定 |
| 音频控制器 | 瑞昱高清音频 |
| 看门狗 | 支持 |

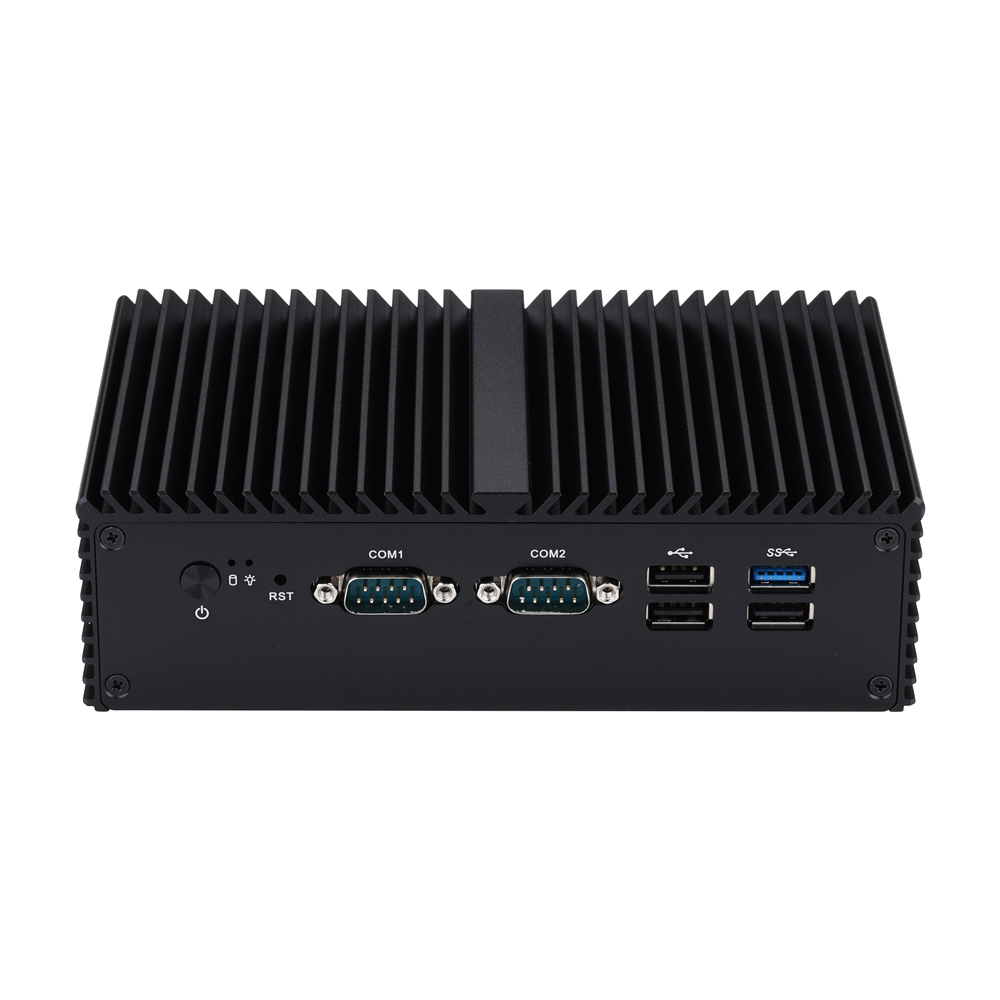

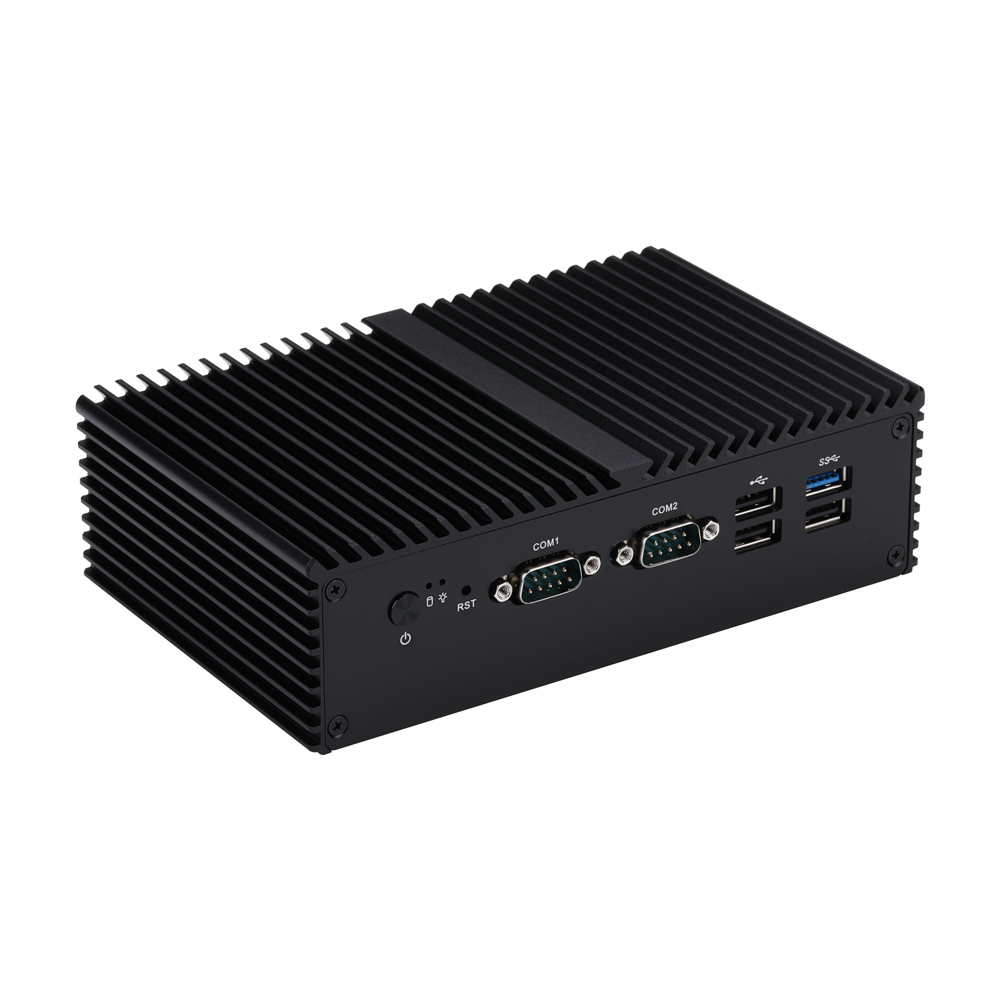

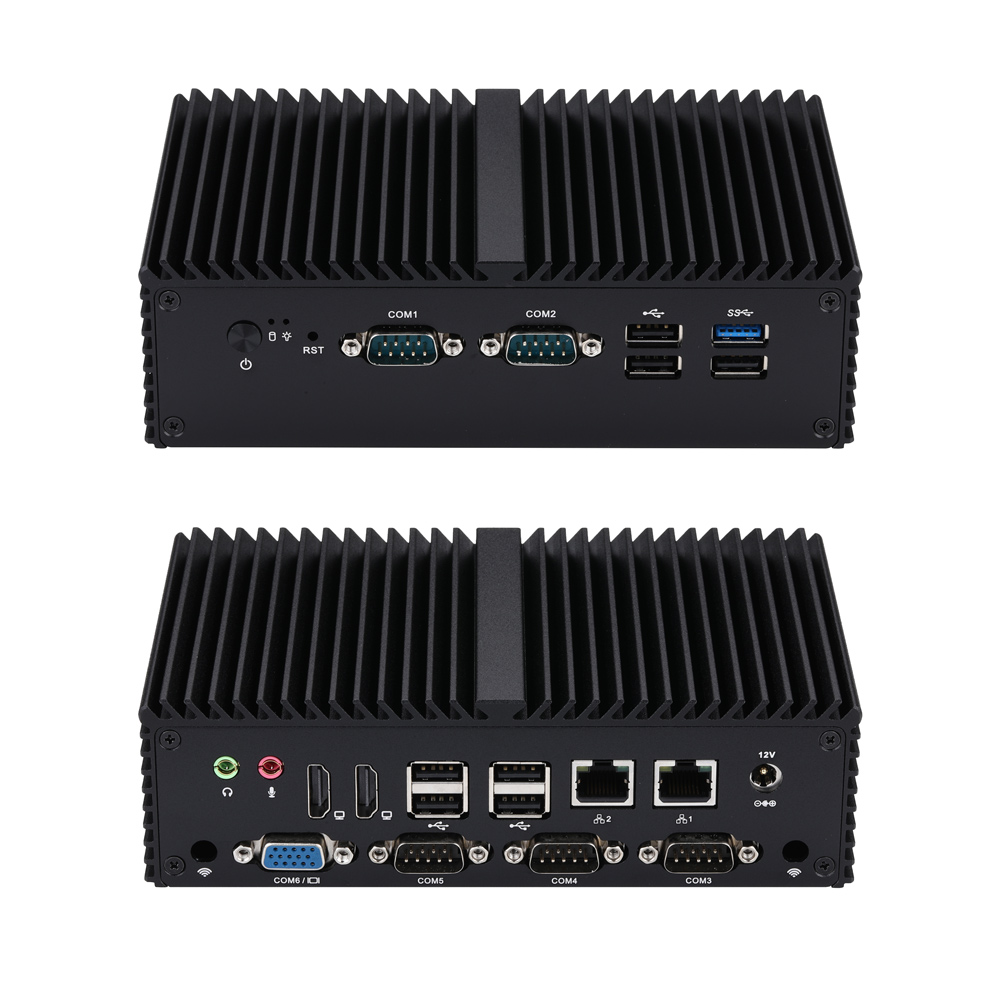

| 正面接口 | |
| 电源按钮 | 1 × 电源按钮，1 × 复位按钮 |
| 指示灯 | 1 × 电源指示灯，1 × 硬盘指示灯 |
| PS/2 | 0 |
| USB | 2 × USB 2.0，2 × USB 3.0 |
| 串口 | 2 × RS-232 接口（COM1/2 可设置为RS-485） |

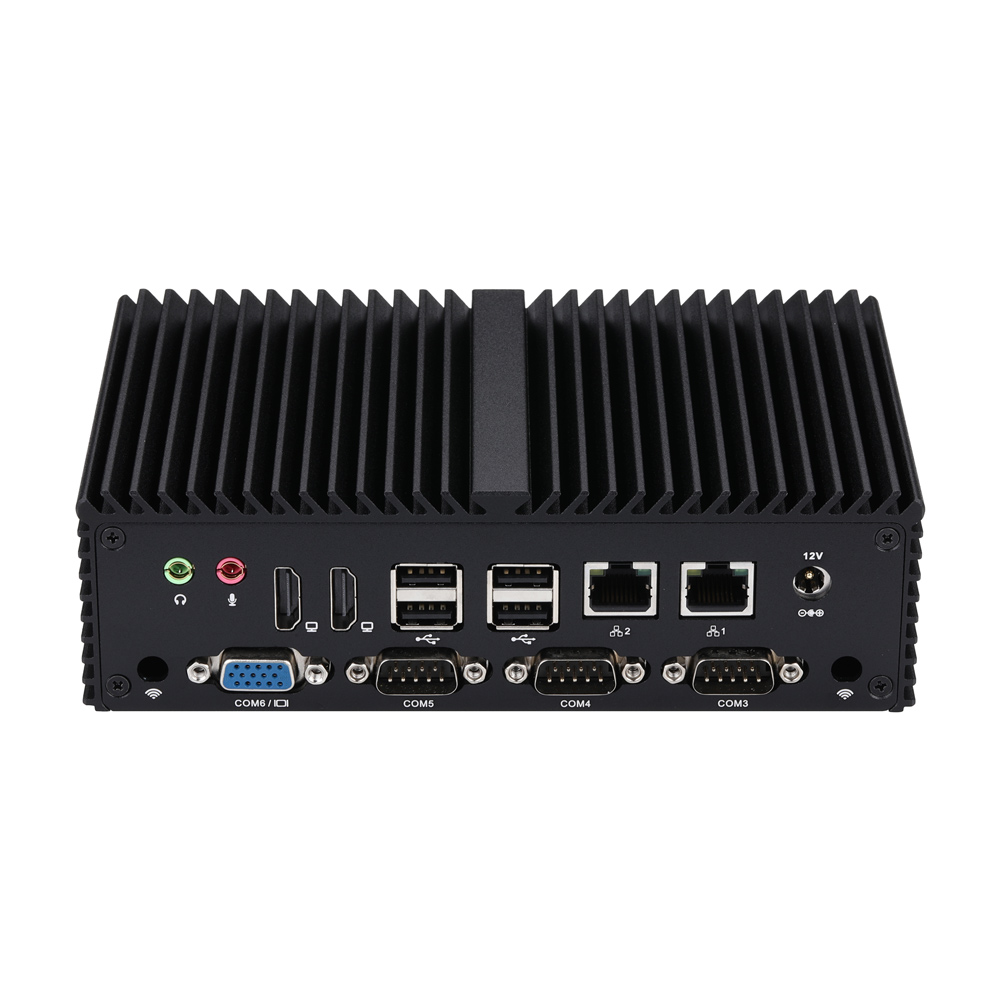

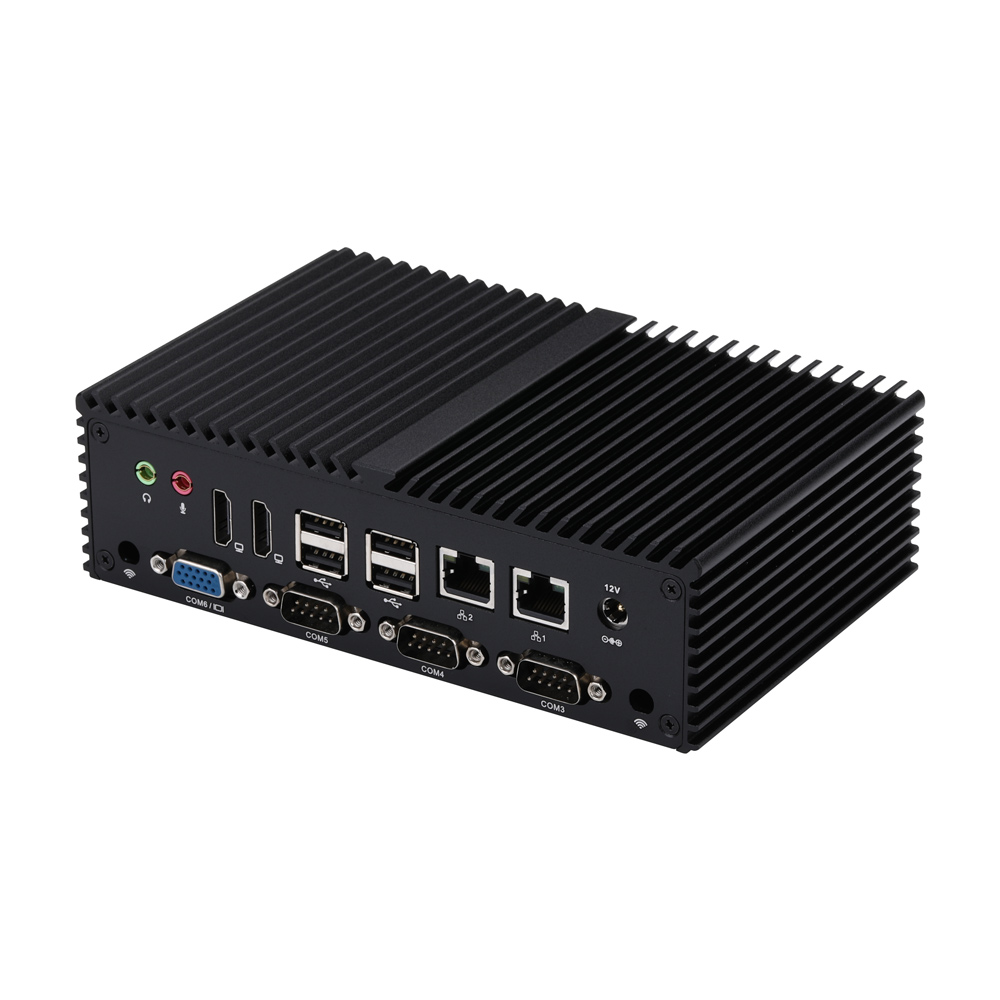

| 背部接口 | |
| 电源输入接口 | 1 × 电源输入接口 |
| 网络接口 | 2 × 瑞昱2.5G网卡 |
| USB | 4 × USB 2.0 |
| 显示输出 | 2 × HDMI |
| 串口 | 4 × RS-232 接口 |
| 音频接口 | 1 × 麦克风接口，1 × 扬声器接口 |
| 存储 | |
| 类型 | 1 × 2.5英寸笔记本硬盘或固态硬盘 1 × M.2 用于固态硬盘（M key，类型：2280，PCIe 3.0 × 1） |
| 操作系统支持 | |
| 操作系统支持 | UEFI Windows 10，UEFI Linux |
| 扩展功能 | |
| M.2 | 1 × M.2 用于固态硬盘 （M key，类型：2280，PCIe 3.0 × 1） |
| M.2 | 1 × M.2 用于 4G/5G（B key，类型：3042/3052） 5G 功能需要出厂前设置 |
| M.2 | 1 × M.2 用于 Wi-Fi（E key，类型：2230） |
| GPIO | 1，2 × 5Pin，间距：2.0mm |
| VGA | 0 |
| SIM卡槽 | 1 |
| BIOS清除跳线 | 支持，1 × 3Pin，间距：2.54mm |
| 来电开机跳线 | 支持，1 × 3Pin，间距：2.54mm |
| 前面板扩展插针 | 1，2 × 5Pin，间距：2.0mm |
| 电源规格 | |
| 电源适配器 | 12V3A |
| 电源输入接口 | 外径5.5mm，内径2.5mm |
| 工作环境 | |
| 工作温度 | 0°C~50°C |
| 储存温度 | -20°C~80°C |
| 环境湿度 | 10%~90% |
| 其它参数 | |
| 材料 | 铝合金 |
| 设备参考尺寸 | 178 × 111 × 52mm |
| 设备参考重量 | 0.82kg |
| 壁挂支持 | VESA挂架支持显示器背装 |
| 包装参考尺寸 | 261 × 218 × 75mm |
| 防盗锁孔 | 不支持 |
| 散热方式 | 无风扇被动散热 |
包装清单
| 序号 | 类别 | 数量 | 标记 |
| 1 | 工控迷你整机 | 1台 | |
| 2 | 硅胶垫 | 4颗 | |
| 3 | 背挂VESA支架 | 1个 | |
| 4 | VESA螺丝 | 1套 | |
| 5 | 电源适配器 | 1个 | |
| 6 | AC电源线 | 1条 | |
| 7 | 硬盘螺丝 | 1套 | |
| 8 | 硬盘线 | 1根 | 由订购机型决定 |
| 9 | 天线棒 | 2 | 由订购配置决定 |
订购和规格选型
快速订购编码: Q10922X-S04
| 订购编码 | 机箱 | 处理器 代号 | 处理器 类型 | 处理器 编号 | 处理器 核心数 | 处理器 线程数 | 处理器 基本频率 | 处理器 最大睿频 | 处理器 缓存 | 处理器 集成显卡 | 处理器 基础功耗 |
| Q10911X | S04 | Alder lake-N | - | N50 | 2 | - | - | 3.4GHz | 6M | Intel UHD Graphics | 6W |
| Q10921X | S04 | Alder lake-N | - | N97 | 4 | - | - | 3.6GHz | 6M | Intel UHD Graphics | 12W |
| Q10922X | S04 | Alder lake-N | - | N100 | 4 | 4 | - | 3.4GHz | 6M | Intel UHD Graphics | 6W |
| Q10923X | S04 | Alder lake-N | - | N200 | 4 | 4 | - | 3.7GHz | 6M | Intel UHD Graphics | 6W |
| Q10931X | S04 | Alder lake-N | 酷睿 i3 | N300 | 8 | 8 | - | 3.8GHz | 6M | Intel UHD Graphics | 7W |
| Q10932X | S04 | Alder lake-N | 酷睿 i3 | N305 | 8 | 8 | - | 3.8GHz | 6M | Intel UHD Graphics | 15W |
| Q11022X | S04 | Twin Lake-N | - | N150 | 4 | 4 | - | 3.6GHz | 6M | Intel Graphics | 6W |
| Q11023X | S04 | Twin Lake-N | - | N250 | 4 | 4 | - | 3.8GHz | 6M | Intel Graphics | 6W |
| Q11031X | S04 | Twin Lake-N | 酷睿 i3 | N350 | 8 | 8 | - | 3.9GHz | 6M | Intel Graphics | 7W |
| Q11032X | S04 | Twin Lake-N | 酷睿 i3 | N355 | 8 | 8 | - | 3.9GHz | 6M | Intel Graphics | 15W |
定制选项
| 型号 | VGA |
| Q10922X | - |
| Q10922XV | 1 |
| Q10922XP | - |
| Q10922XPV | 1 |
| Q10922XPG | - |
| Q10922XPGV | 1 |
