Q10900G6 S08 系列工控迷你电脑
- 网卡总数： 6
- 10G 光口： 0
- 10G 电口： 0
- 2.5G 电口： 6
- 1G 电口： 0
- 串口数： 1
主要特点
英特尔Alder Lake-N 处理器
英特尔Twin Lake-N 处理器
1 × HDMI, 2 × Display Port
1 × Type C, 1 × USB 3.0 , 1 × USB 2.0
3 × M.2, 1 × SATA3.0
1 × RS-232 (DB9)
6 × 英特尔I226-V 2.5G网卡
| 处理器规格 | |
| 处理器 | 英特尔Alder Lake-N 处理器 英特尔Twin Lake-N 处理器 |
| 处理器基础功耗 | 由处理器决定 |
| 内存 | 1 × DDR5 笔记本内存插槽（最大支持48G） |
| 芯片组 | 由处理器决定 |
| 图形控制器 | 由处理器决定 |
| 网络控制器 | 6 × 英特尔I226-V 2.5G网卡 |
| 看门狗 | 支持 |

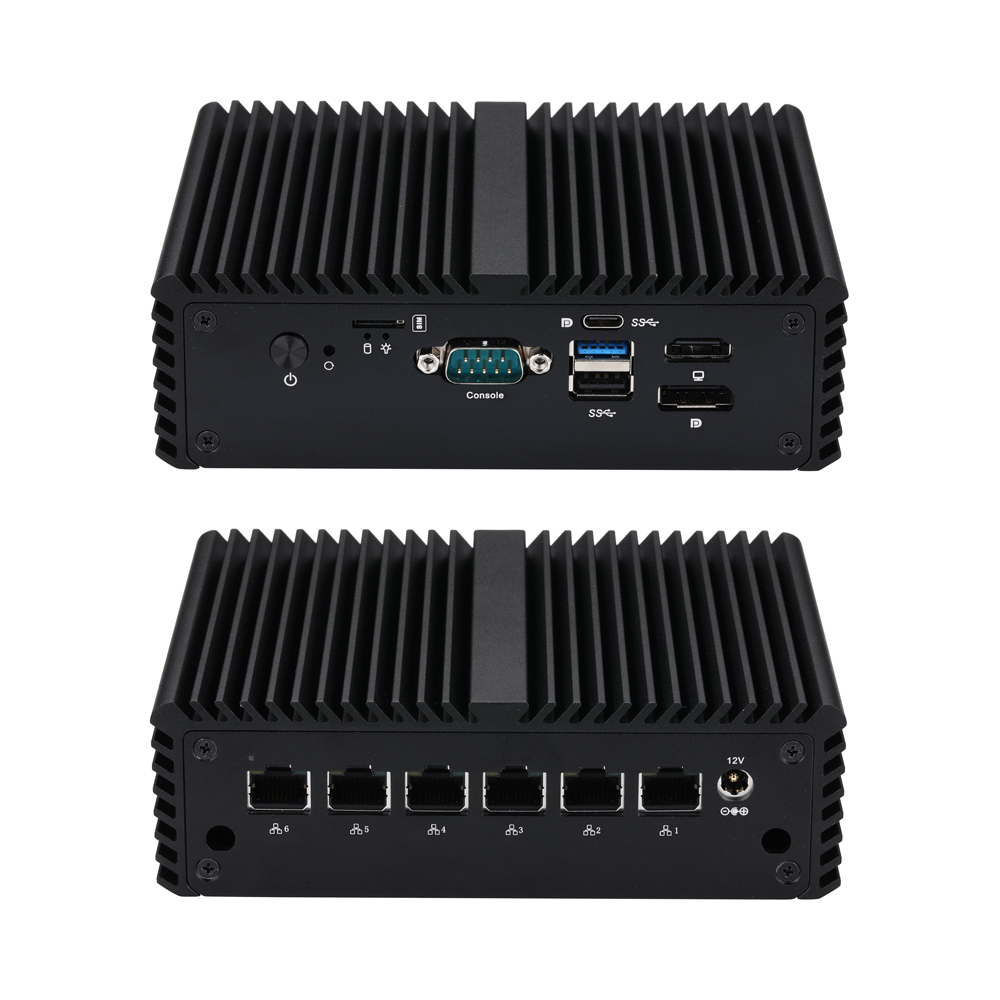

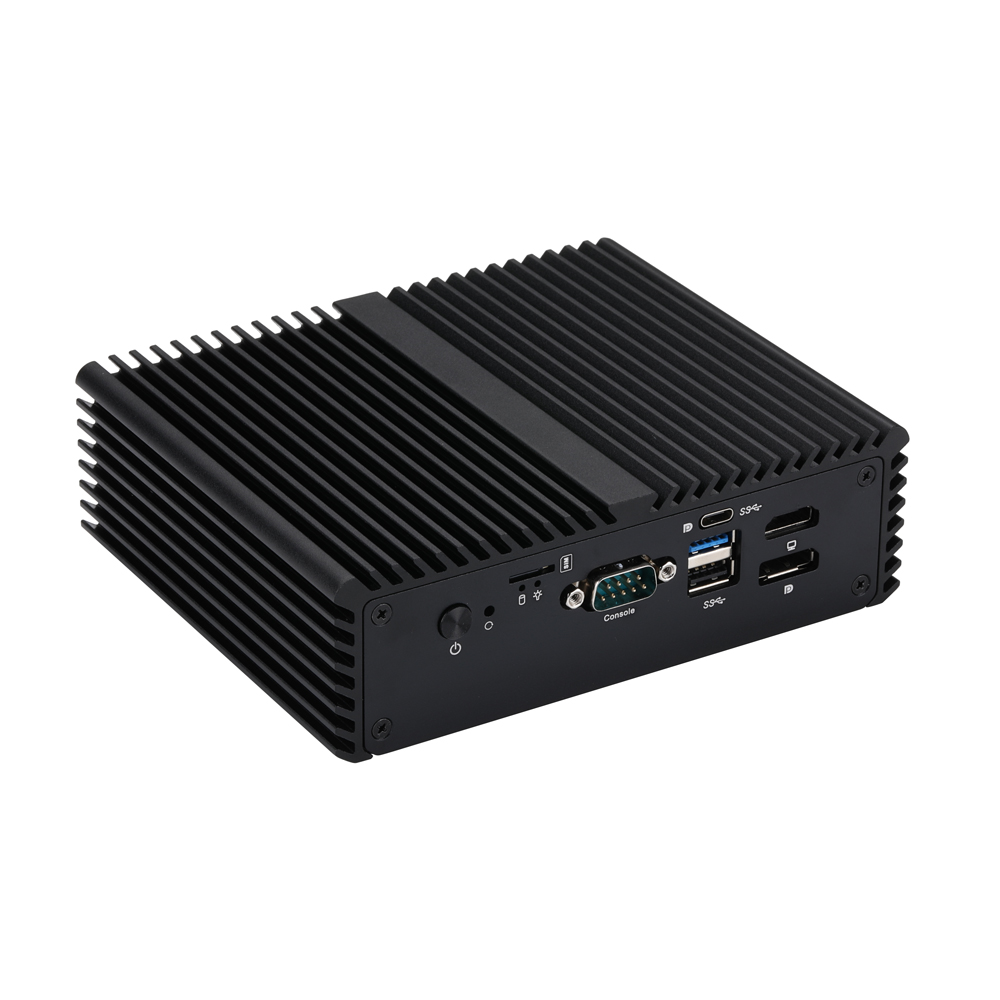

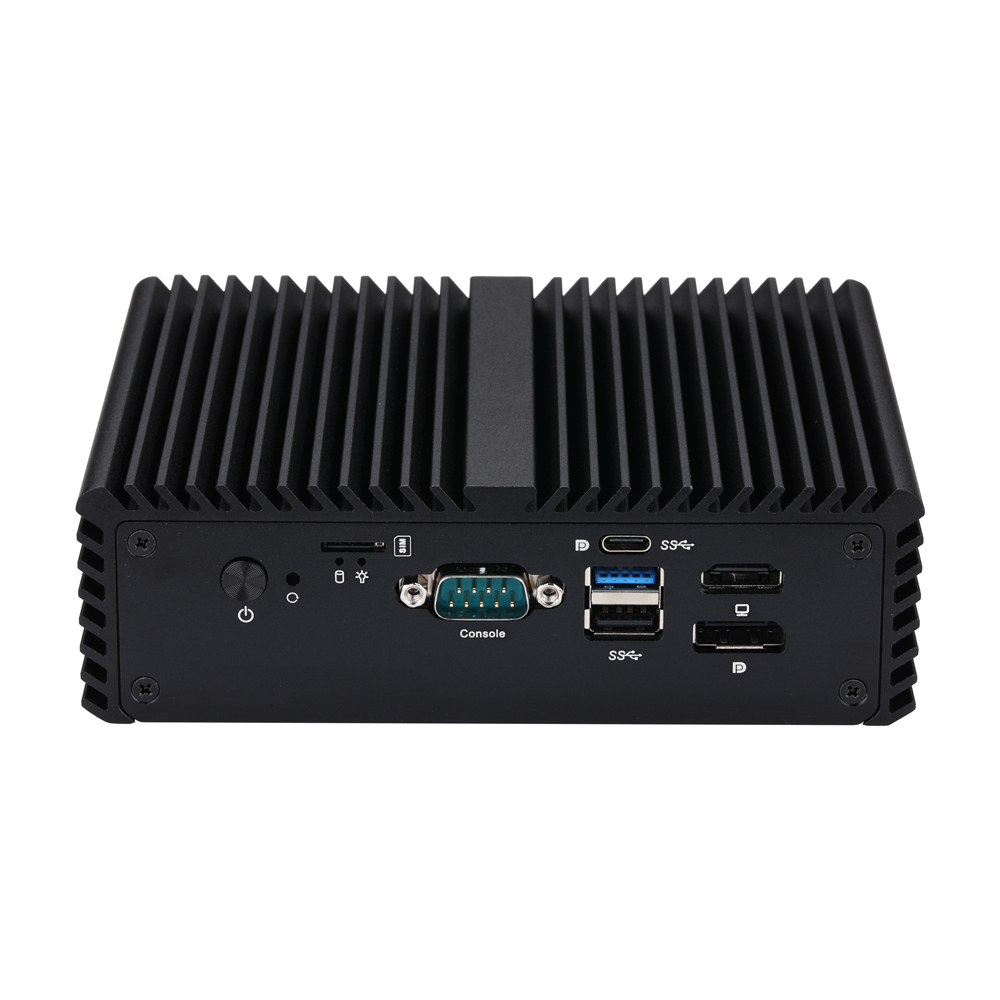

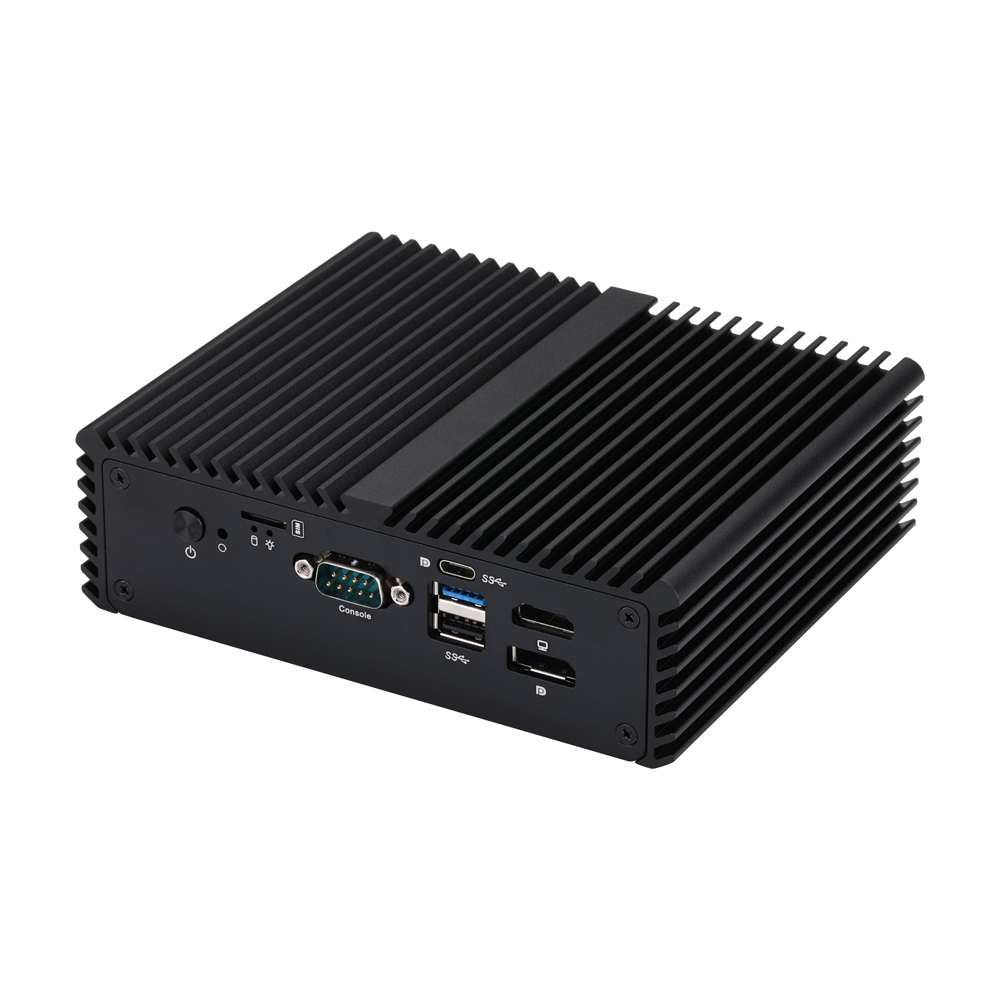

| 正面接口 | |
| 电源按钮 | 1 × 电源按钮，1 × 复位按钮 |
| 指示灯 | 1 × 电源指示灯，1 × 硬盘指示灯 |
| SIM卡槽 | 1 × Nano SIM卡槽 |
| 串口 | 1 × RS-232 接口（DB9） |
| USB | 1 × USB 3.0，1 × USB 2.0 |
| Type C | 1 × Type C（USB 3.0，Display Port） |
| 显示输出 | 1 × HDMI，1 × Display Port |

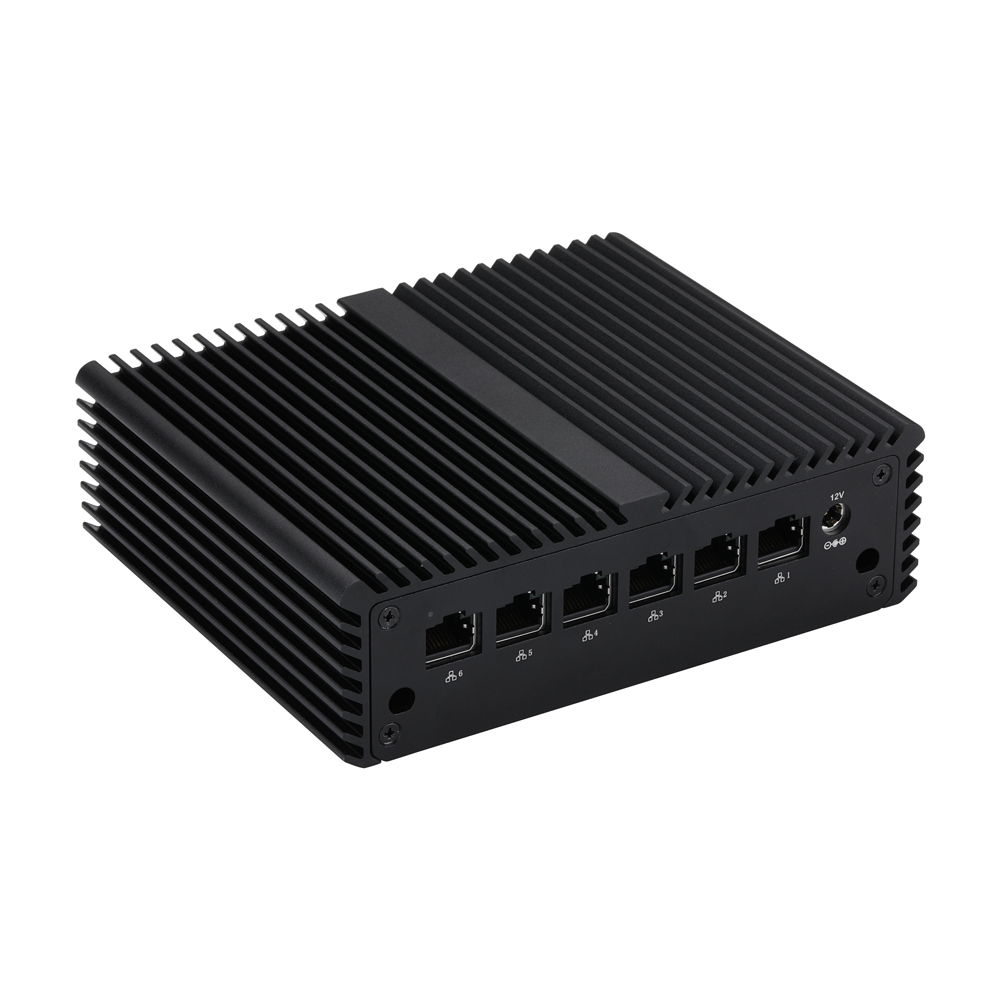

| 背部接口 | |
| 电源输入接口 | 1 × 电源输入接口 |
| 网络接口 | 6 × 英特尔I226-V 2.5G网卡 |
| 存储 | |
| 类型 | 1 × 2.5英寸笔记本硬盘或固态硬盘 1 × M.2 用于固态硬盘（M key，类型：2280，PCIe 3.0 × 1） |
| 操作系统支持 | |
| 操作系统支持 | UEFI Windows，UEFI Linux |
| 扩展功能 | |
| eMMC | 不支持 |
| M.2 | 1 × M.2 用于 4G/5G（B key，类型：3042/3052） 5G 功能需要出厂前设置 |
| M.2 | 1 × M.2 用于 Wi-Fi（E key，类型：2230） |
| M.2 | 1 × M.2 用于固态硬盘 （M key，类型：2280，PCIe 3.0 × 1 |
| SIM卡槽 | 1 |
| 来电开机跳线 | 支持，1 × 3Pin，间距：2.0mm |
| BIOS清除跳线 | 支持，1 × 3Pin，间距：2.0mm |
| 直流电源输入接口 | 1，1 × 2Pin，间距：3.5mm，凤凰端子 2Pin |
| 电源规格 | |
| 电源适配器 | 12V5A |
| 电源输入接口 | 外径5.5mm，内径2.5mm |
| 工作环境 | |
| 工作温度 | 0°C~50°C |
| 储存温度 | -20°C~80°C |
| 环境湿度 | 10%~90% |
| 其它参数 | |
| 材料 | 铝合金 |
| 设备参考尺寸 | 155 × 127 × 48mm |
| 设备参考重量 | 0.86kg |
| 壁挂支持 | VESA挂架支持显示器背装 |
| 包装参考尺寸 | 261 × 218 × 75mm |
| 防盗锁孔 | 不支持 |
| 散热方式 | 无风扇被动散热 |
包装清单
| 序号 | 类别 | 数量 | 标记 |
| 1 | 工控迷你整机 | 1台 | |
| 2 | 硅胶垫 | 4颗 | |
| 3 | 背挂VESA支架 | 1个 | |
| 4 | VESA螺丝 | 1套 | |
| 5 | 电源适配器 | 1个 | |
| 6 | AC电源线 | 1条 | |
| 7 | 硬盘螺丝 | 1套 | |
| 8 | 硬盘线 | 1根 | 由订购机型决定 |
| 9 | 天线棒 | 2 | 由订购配置决定 |
订购和规格选型
快速订购编码: Q10922G6-S08
| 订购编码 | 机箱 | 处理器 代号 | 处理器 类型 | 处理器 编号 | 处理器 核心数 | 处理器 线程数 | 处理器 基本频率 | 处理器 最大睿频 | 处理器 缓存 | 处理器 集成显卡 | 处理器 基础功耗 |
| Q10911G6 | S08 | Alder lake-N | - | N50 | 2 | - | - | 3.4GHz | 6M | Intel UHD Graphics | 6W |
| Q10921G6 | S08 | Alder lake-N | - | N97 | 4 | - | - | 3.6GHz | 6M | Intel UHD Graphics | 12W |
| Q10922G6 | S08 | Alder lake-N | - | N100 | 4 | 4 | - | 3.4GHz | 6M | Intel UHD Graphics | 6W |
| Q10923G6 | S08 | Alder lake-N | - | N200 | 4 | 4 | - | 3.7GHz | 6M | Intel UHD Graphics | 6W |
| Q10931G6 | S08 | Alder lake-N | 酷睿 i3 | N300 | 8 | 8 | - | 3.8GHz | 6M | Intel UHD Graphics | 7W |
| Q10932G6 | S08 | Alder lake-N | 酷睿 i3 | N305 | 8 | 8 | - | 3.8GHz | 6M | Intel UHD Graphics | 15W |
| Q11022G6 | S08 | Twin Lake-N | - | N150 | 4 | 4 | - | 3.6GHz | 6M | Intel Graphics | 6W |
| Q11023G6 | S08 | Twin Lake-N | - | N250 | 4 | 4 | - | 3.8GHz | 6M | Intel Graphics | 6W |
| Q11031G6 | S08 | Twin Lake-N | 酷睿 i3 | N350 | 8 | 8 | - | 3.9GHz | 6M | Intel Graphics | 7W |
| Q11032G6 | S08 | Twin Lake-N | 酷睿 i3 | N355 | 8 | 8 | - | 3.9GHz | 6M | Intel Graphics | 15W |
可选机箱外形
| 机箱 | 2.5英寸固态硬盘或机械硬盘支持 |
定制选项
| 功能 | 描述 |
| USB 2.0 | 2 |
| eMMC | 32GB/64GB，板载（可定制） |
