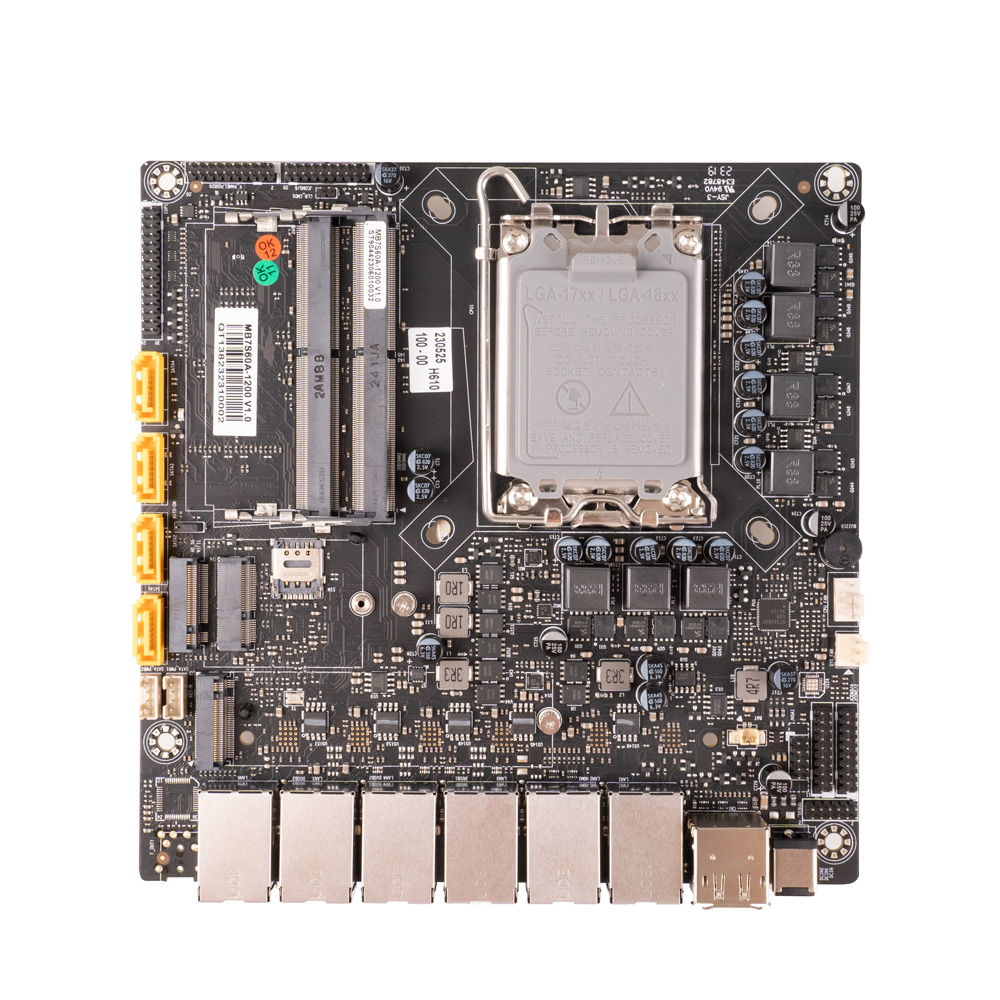

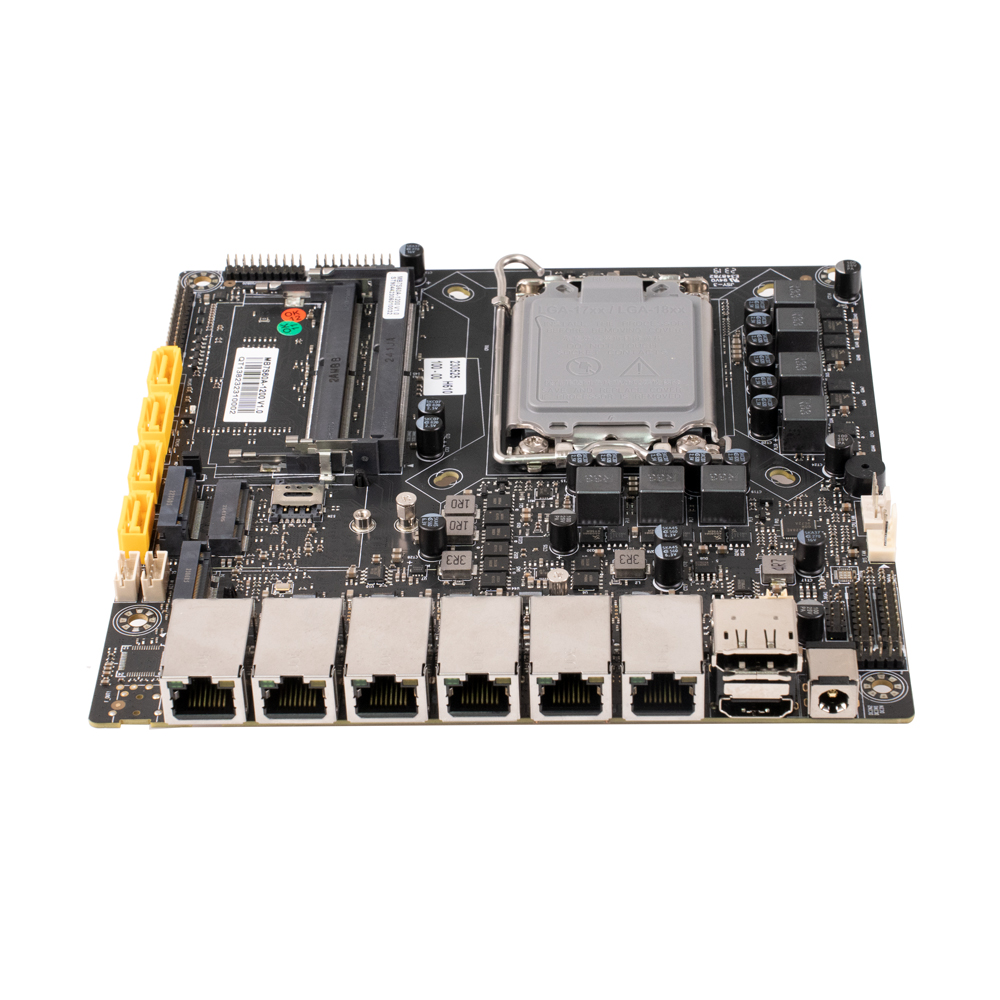

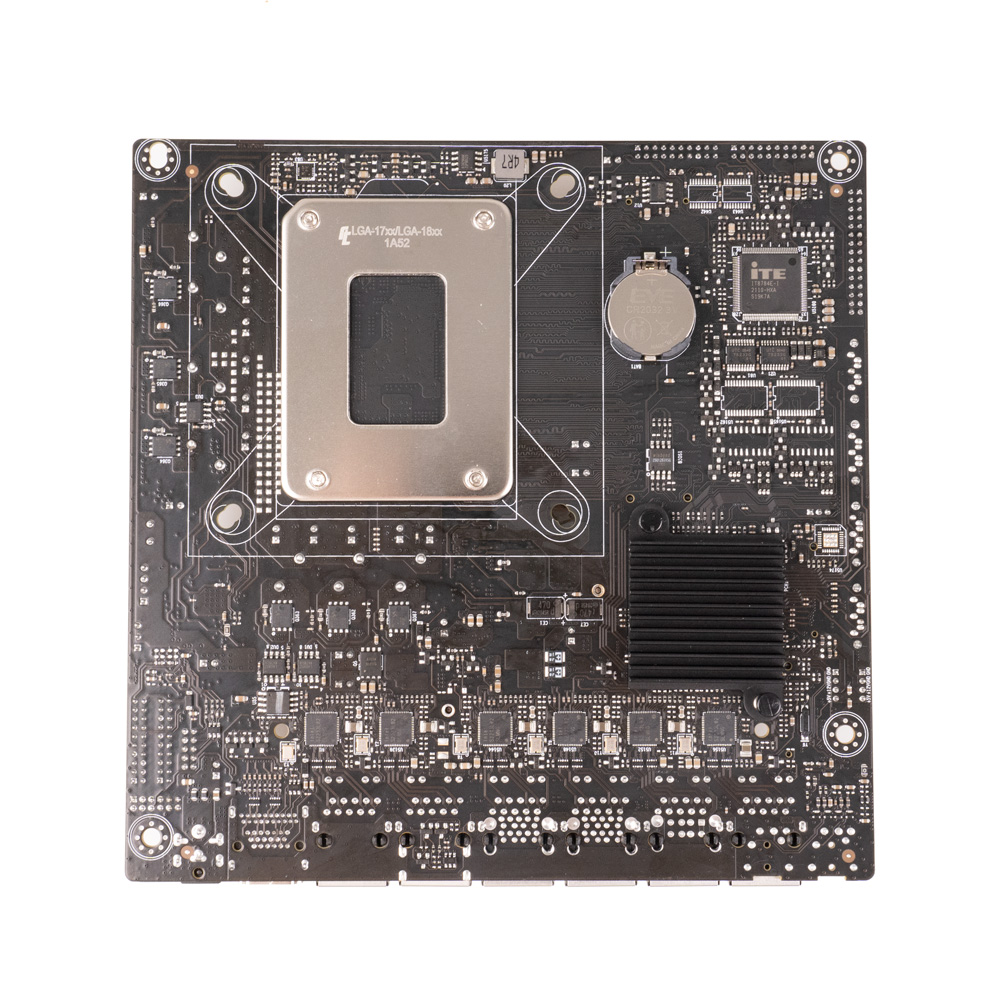

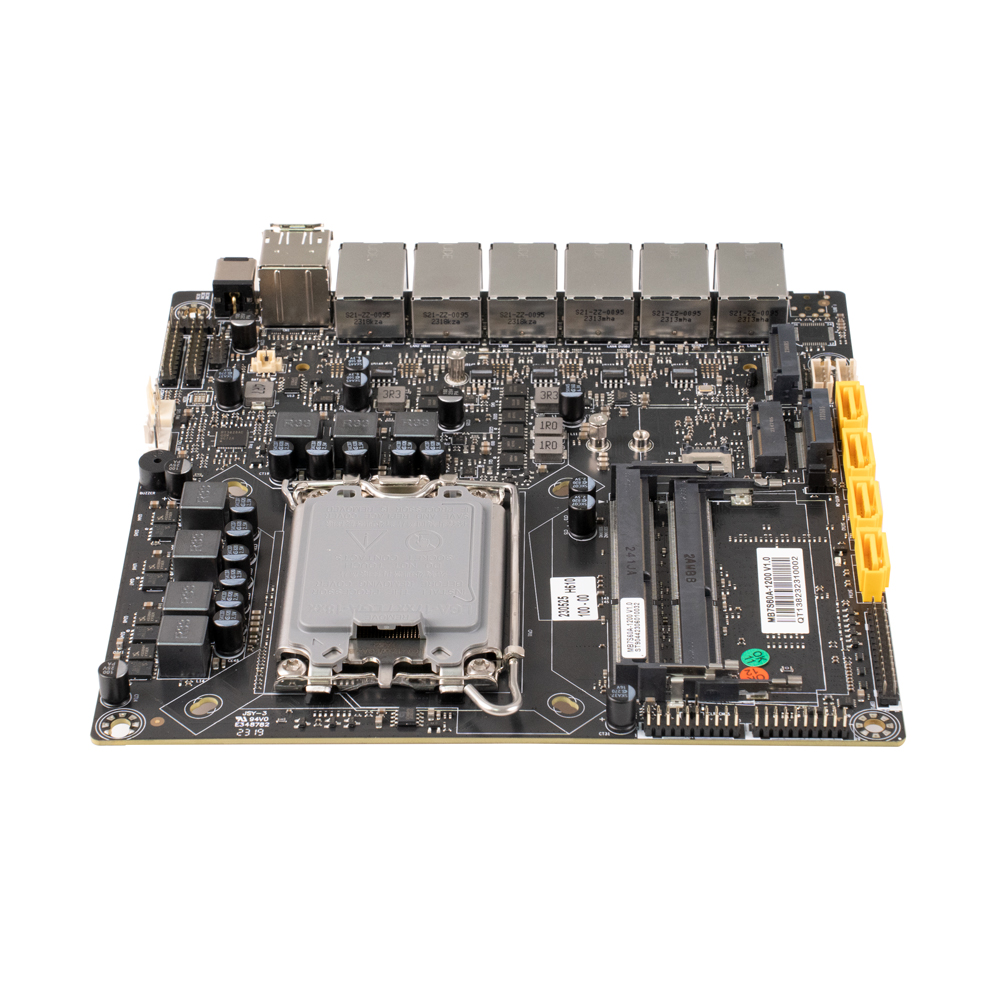

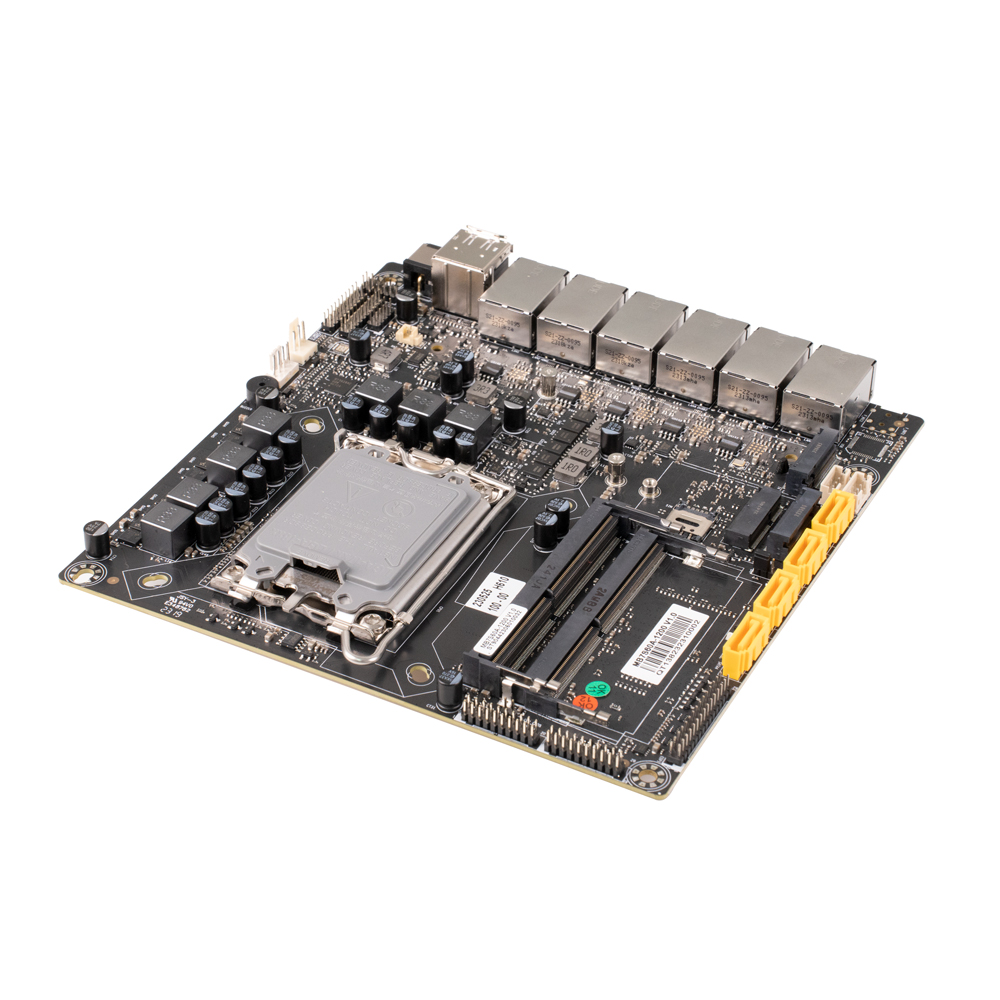

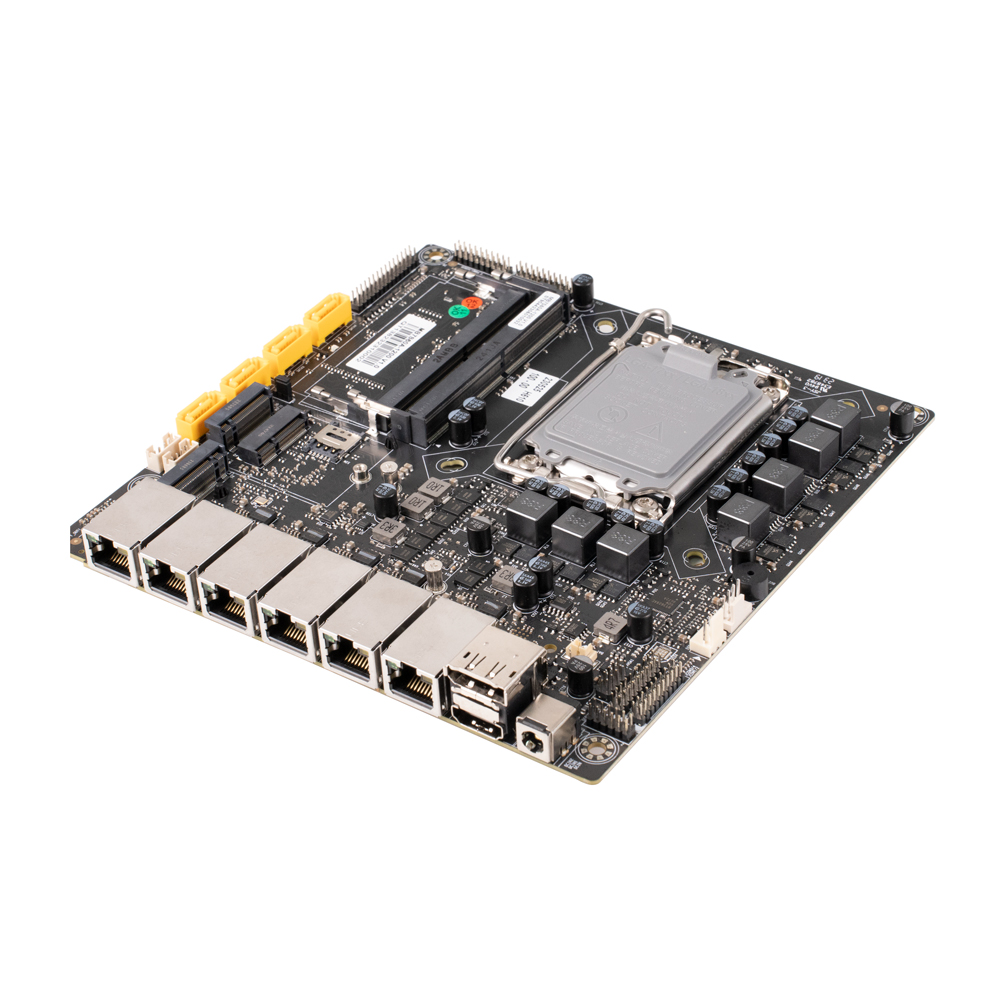

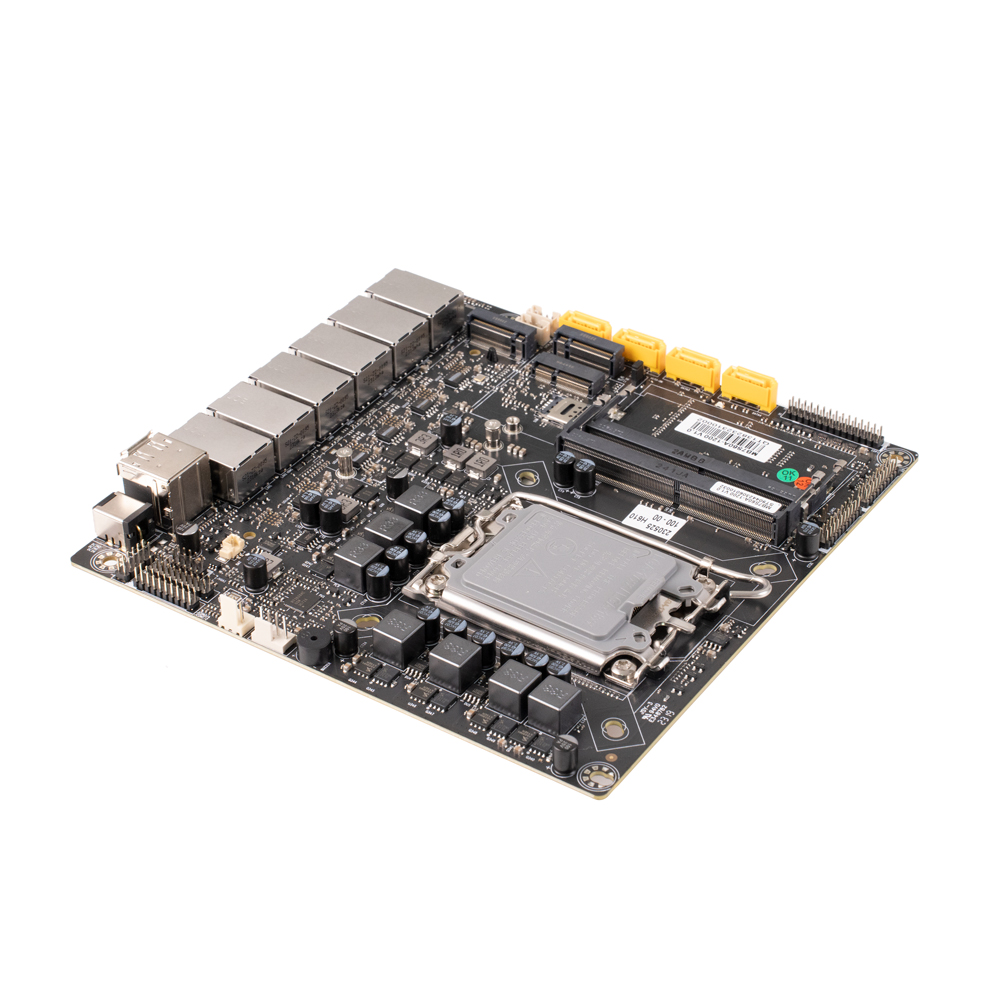

MB7S60A-1200 系列工控主板
主要特点英特尔 12代 Alder lake -S 处理器英特尔 13代 Raptor Lake-S 处理器1 × HDMI, 1 × Display Port2 × USB 2.03 × M.2, 4 × SATA 3.06 × 英特尔 I225-V/I226-V 2.5G 网卡
- 网卡总数： 6
- 10G 光口： 0
- 10G 电口： 0
- 2.5G 电口： 6
- 1G 电口： 0
- 串口数： 0
主要特点
英特尔 12代 Alder lake -S 处理器
英特尔 13代 Raptor Lake-S 处理器
1 × HDMI, 1 × Display Port
2 × USB 2.0
3 × M.2, 4 × SATA 3.0
6 × 英特尔 I225-V/I226-V 2.5G 网卡
| 处理器规格 | |
| 尺寸 | 170 × 170mm |
| 处理器 | 英特尔 12代 Alder lake -S 处理器 英特尔 13代 Raptor Lake-S 处理器 |
| 核心数 | 由处理器决定 |
| 主频 | 由处理器决定 |
| 缓存 | 由处理器决定 |
| 芯片组 | 英特尔 H610 |
| BIOS | UEFI |
| 扩展功能 | |
| M.2 | 1 × M.2 用于固态硬盘（M key，规格：2280，PCIe 4.0 × 4） |
| M.2 | 1 × M.2 用于 4G/5G（B key，规格：3042/3052）， |
| M.2 | 1 × M.2 用于 Wi-Fi（E key，规格：2230） |
| 内存 | |
| 规格 | DDR4 2400Mhz SDRAM |
| 最大支持 | 64GB |
| 连接器 | 2 × 笔记本内存插槽 |
| 图形控制器 | |
| 控制器 | 由处理器决定 |
| 显存 | 共享内存 |
| VGA | 0 |
| Display Port | 1 |
| HDMI | 1（支持 HDMI 1.4a） |
| EDP | 1 |
| 多显 | 支持 |
| 网卡 | |
| 接口速度 | 100/1000/2500Mbps |
| 控制器 | 6 × 英特尔 I225-V/I226-V 2.5G 网卡 |
| 连接器 | 6 × RJ-45 |
| 音频 | |
| 控制器 | 不支持 |
| SATA | |
| 最大传输速度 | SATA 3.0（6.0Gb/S） |
| 背部接口 | |
| 电源输入接口 | 1 |
| HDMI | 1 |
| Display Port | 1 |
| 网卡 | 6 |
| USB | 0 |
| 音频接口 | 0 |
| 内部连接器 | |
| TPM | 1（可定制） |
| EDP | 1，2 × 15Pin，间距：1.0mm |
| VGA扩展插针 | 0 |
| 串口 | 0 |
| RS-485 | 0 |
| PS/2 | 0 |
| SATA | 4，SATA 3.0（6.0Gb/S） |
| SATA 供电连接器 | 2，1 × 4Pin，间距：PH2.0mm |
| SIM卡槽 | 1 |
| 来电开机跳线 | 支持，1 × 3Pin，间距：2.0mm |
| BIOS清除跳线 | 支持，1 × 2Pin，间距：2.0mm |
| USB 2.0 扩展插针 | 1，2 × 5Pin，间距：2.0mm |
| 面板扩展插针 | 1，2 × 5Pin，间距：2.0mm |
| 电源输入插座 | 1，1 × 2Pin，间距：5.0mm（可定制） |
| 看门狗定时器 | |
| 输出 | From Super I/O to Drag RESETCON# |
| 间隔 | 256 Segments,0,1,2,3,,,255 sec/min |
| 电源规格 | |
| 电源输入 | 12V/19V 电源输入接口，外径5.5mm，内径2.5mm |
| 工作环境 | |
| 工作温度 | 0-50 ℃ |
| 配件 | |
| 配件 | 硬盘线 |
| 操作系统支持 | |
| 操作系统支持 | UEFI Windows 10，UEFI Linux |
包装清单
| 序号 | 类别 | 数量 | 标记 |
| 1 | 主板 | 1片 | |
| 2 | SATA硬盘线 | 1根 |
订购和规格选型
快速订购编码: MB7S60A-1200
| 订购编码 | - | - | - | - | - |
| 处理器代号 | Alder Lake S | Alder Lake S | Alder Lake S | Alder Lake S | Alder Lake S |
| 处理器类型 | 赛扬 | 奔腾 | 酷睿 i3 | 酷睿 i5 | 酷睿 i7 |
| 处理器编号 | G6900 | G7400 | 12100 | 12400 | 12700 |
| 处理器核心数 | 2 | 2 | 4 | 6 | 12 |
| 处理器性能核数 | 2 | 2 | 4 | 6 | 8 |
| 处理器能效核数 | 4 | ||||
| 处理器总线程数 | 2 | 4 | 8 | 12 | 20 |
| 最大睿频频率 | 4.30 GHz | 4.40 GHz | 4.80 GHz | ||
| 性能核-基本频率 | 3.40 GHz | 3.70 GHz | 3.30 GHz | 2.50 GHz | 2.10 GHz |
| 性能核-最大睿频频率 | - | - | 4.30 GHz | 4.40 GHz | 4.80 GHz |
| 能效核-基本频率 | 1.60 GHz | ||||
| 能效核-最大睿频频率 | 3.60 GHz | ||||
| 处理器缓存 | 4M | 6M | 12M | 18M | 25M |
| 处理器集成显卡 | Intel UHD Graphics 710 | Intel UHD Graphics 710 | Intel UHD Graphics 730 | Intel UHD Graphics 730 | Intel UHD Graphics 770 |
| 处理器功耗 | 46W | 46W | 60W-89W | 65W-117W | 65W-180W |
| 订购编码 | - | - | - | - | - |
| 处理器代号 | Raptor Lake S | Raptor Lake S | Raptor Lake S | Raptor Lake S | Raptor Lake S |
| 处理器类型 | 赛扬 | 奔腾 | 酷睿 i3 | 酷睿 i5 | 酷睿 i7 |
| 处理器编号 | 13100 | 13400 | 13700 | ||
| 处理器核心数 | 4 | 10 | 16 | ||
| 处理器性能核数 | 4 | 6 | 8 | ||
| 处理器能效核数 | 4 | 8 | |||
| 处理器总线程数 | 8 | 16 | 24 | ||
| 最大睿频频率 | 4.50 GHz | 4.60 GHz | 5.10 GHz | ||
| 性能核-基本频率 | 3.40 GHz | 2.50 GHz | 2.10 GHz | ||
| 性能核-最大睿频频率 | 4.50 GHz | 4.60 GHz | 5.10 GHz | ||
| 能效核-基本频率 | 1.50 GHz | ||||
| 能效核-最大睿频频率 | 4.10 GHz | ||||
| 处理器缓存 | 12M | 20M | 30M | ||
| 处理器集成显卡 | Intel UHD Graphics 730 | Intel UHD Graphics 730 | Intel UHD Graphics 770 | ||
| 处理器功耗 | 60W-110W | 65-148W | 65W-219W |
