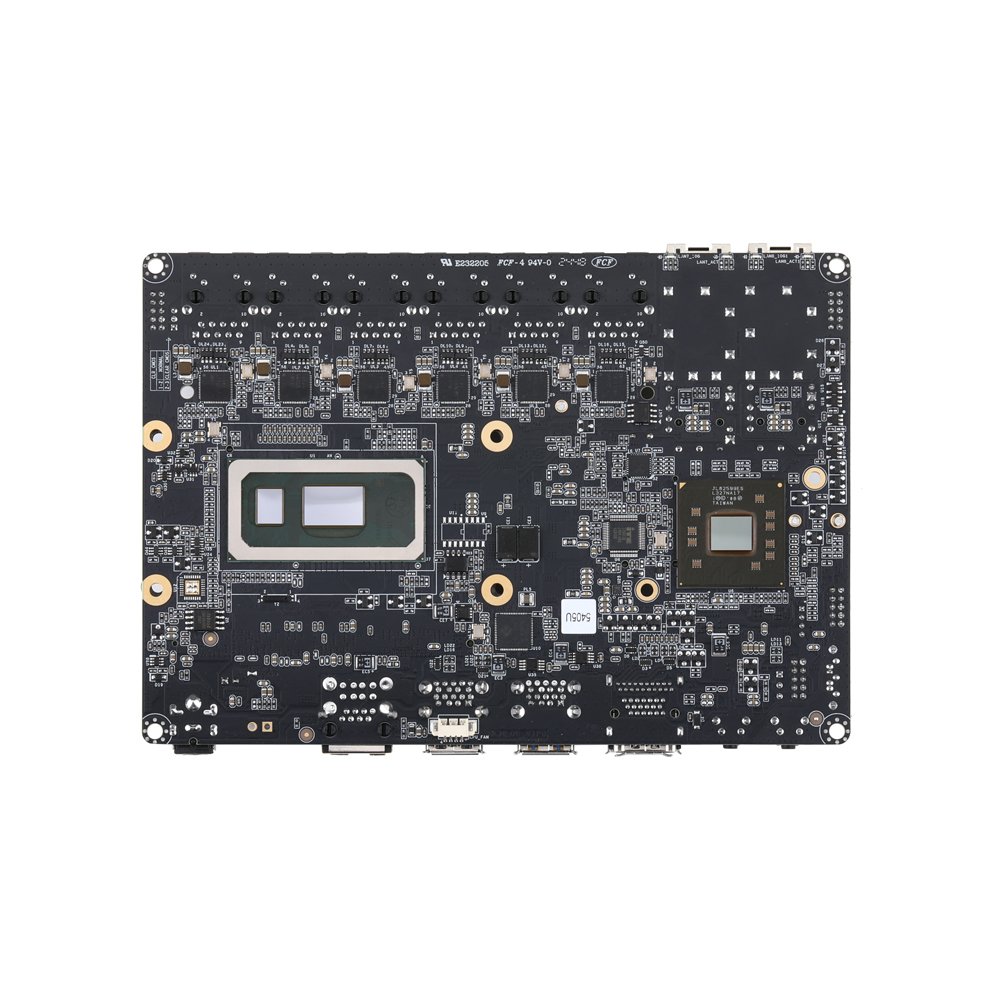

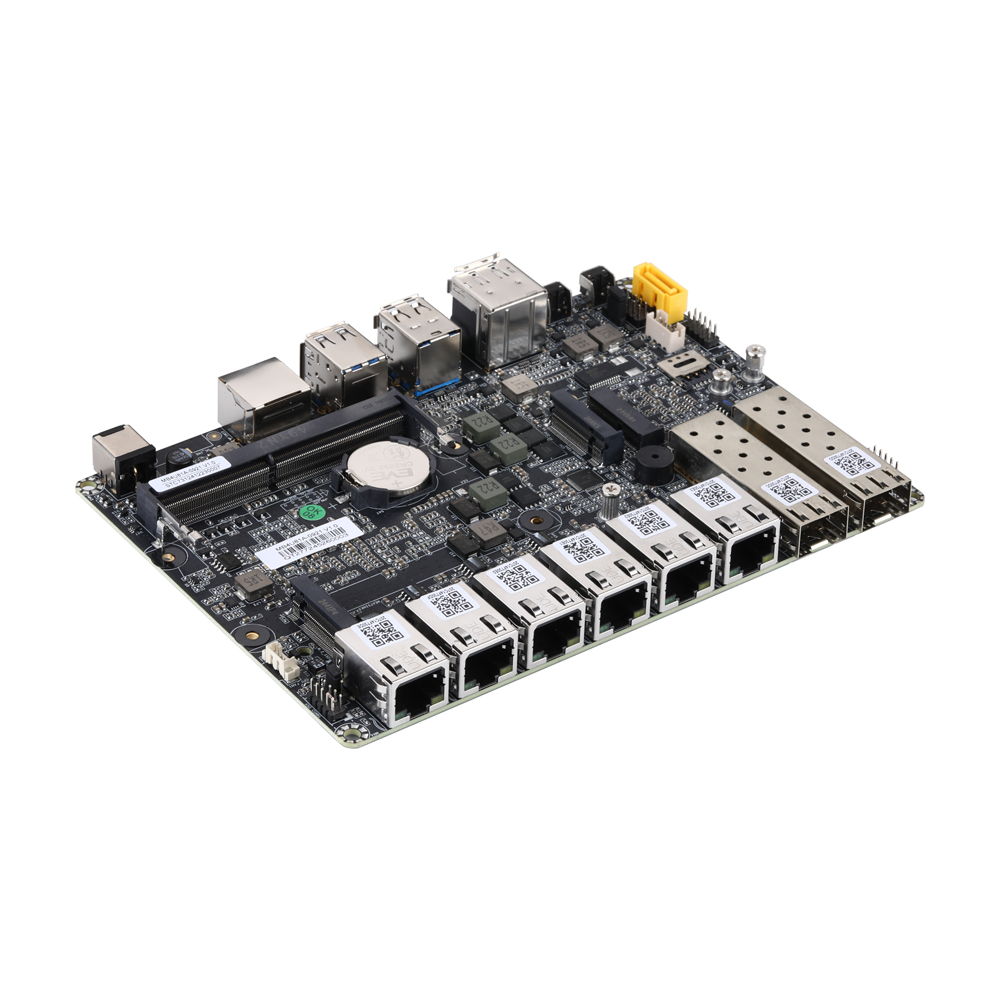

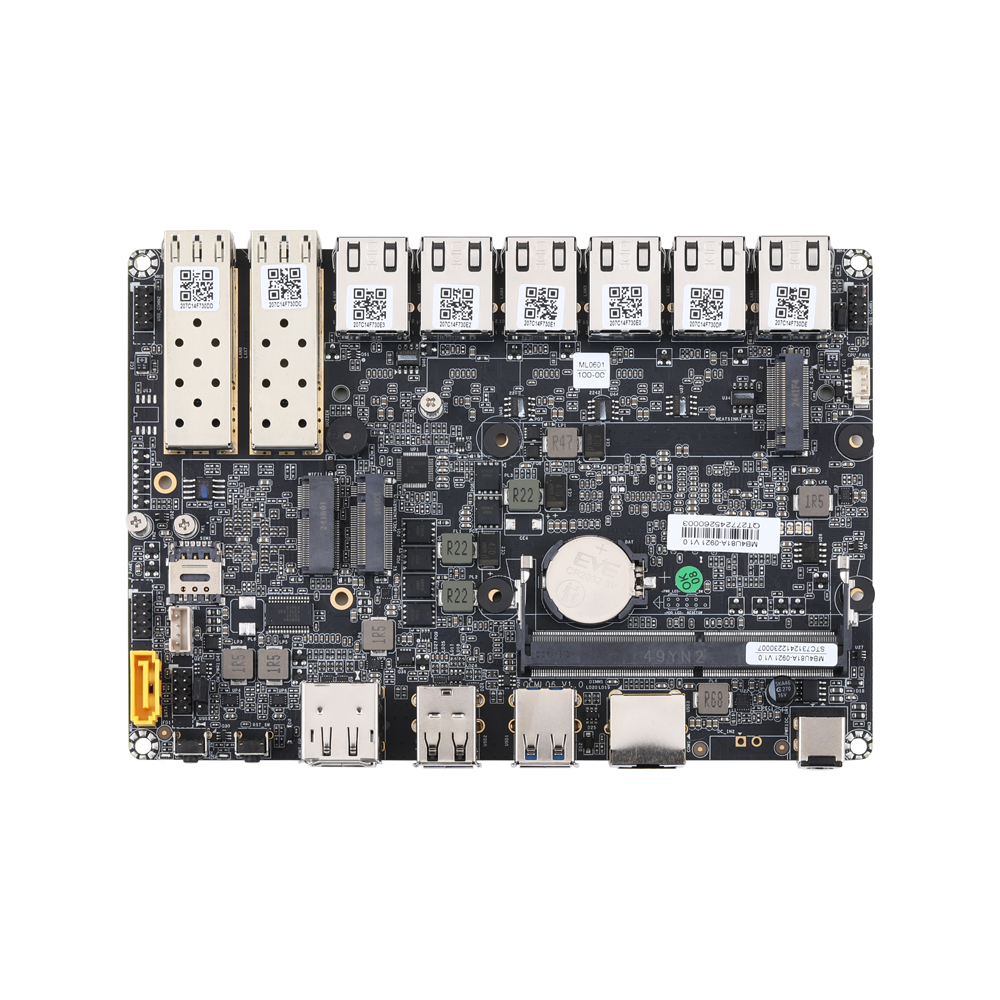

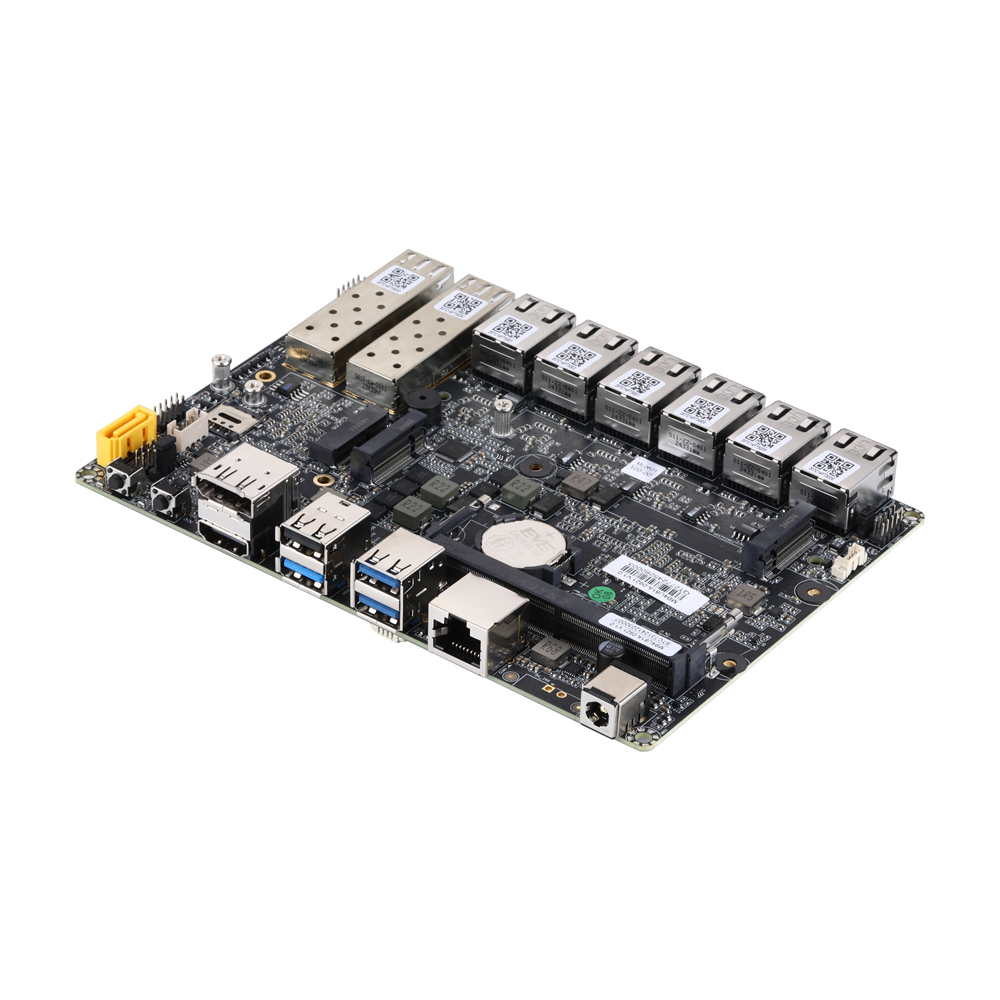

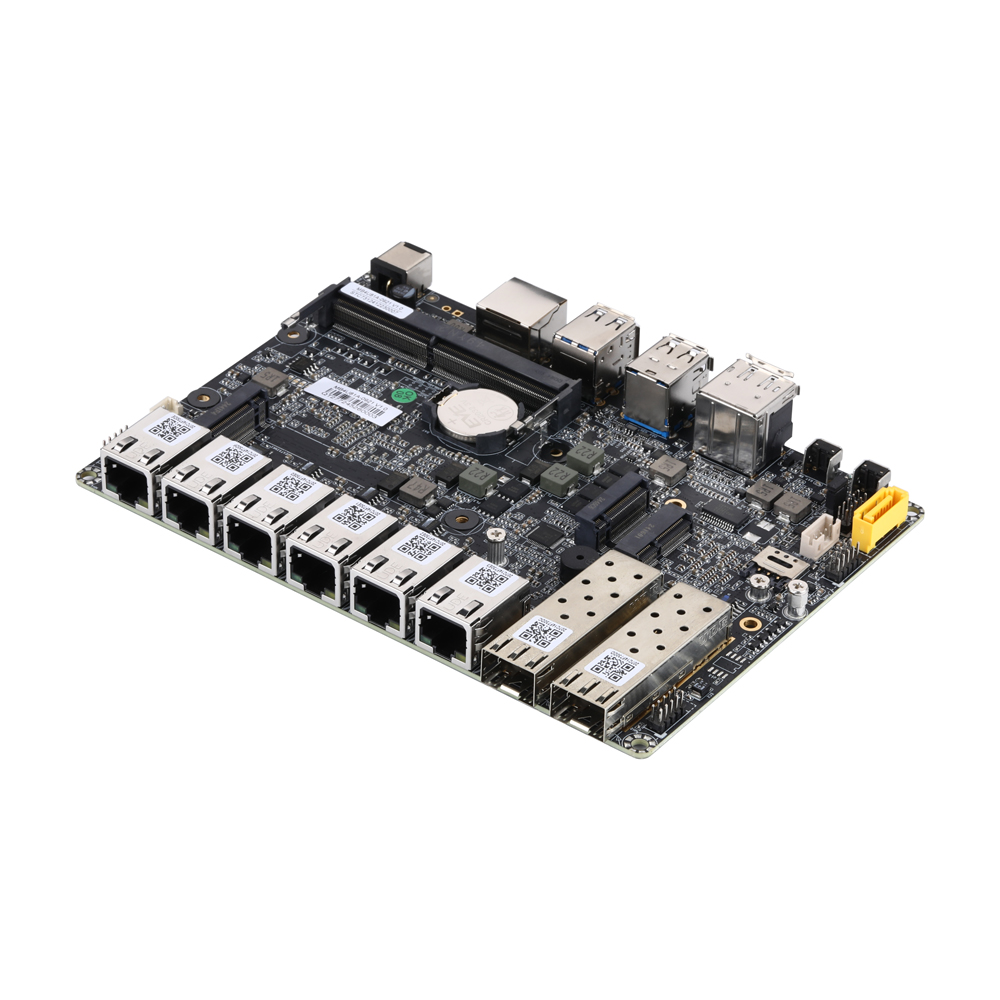

MB4U81Y-090U 系列工控主板
- 网卡总数量：
- 10G 光口：
- 10G 电口：
- 2.5G 电口：
- 1G 电口：
- 串口数：
主要特点
英特尔 8代 Whiskey Lake-U 处理器
英特尔 8代 Coffee Lake-U 处理器
英特尔 10代 Comet lake-U 处理器
1 × Display Port, 1 × HDMI
3 × USB 3.0, 1 × USB 2.0
3 × M.2, 1 × SATA 3.0
2 × 英特尔 X710-BM2 SFP+
6 × 英特尔 I225-V/I226-V 2.5G 网卡
| 处理器规格 | |
| 尺寸 | 165 × 115mm |
| 处理器 | 英特尔 8代 Whiskey Lake-U 处理器 英特尔 8代 Coffee Lake-U 处理器 英特尔 10代 Comet lake-U 处理器 |
| 核心数 | 由处理器决定 |
| 主频 | 由处理器决定 |
| 缓存 | 由处理器决定 |
| 芯片组 | 由处理器决定 |
| BIOS | UEFI |
| 扩展功能 | |
| M.2 | 1 × M.2 用于固态硬盘,（M key，规格：2280，PCIe 3.0 × 1） 1 × M.2 用于 4G/5G,（B key，规格：3042/3052） 1 × M.2 for WIFI（E key，规格：2230,（仅支持酷睿系列） |
| 内存 | |
| 规格 | DDR4 2133/2400MHz SDRAM |
| 最大支持 | 32GB |
| 连接器 | 1 × 笔记本内存插槽 |
| 图形控制器 | |
| 控制器 | 由处理器决定 |
| 显存 | 共享内存 |
| Display Port | 1 |
| HDMI | 1（支持 HDMI 1.4a） |
| 多显 | 支持 |
| 网卡 | |
| 接口速度 | 100/1000/2500Mbps，10Gbps |
| 控制器 | 6 × 英特尔 I225-V/I226-V 2.5G 网卡 |
| 连接器 | 6 × RJ-45 |
| 连接器 | 1 × 英特尔 JL82599ES 10G SFP+ 所有接口并发时，最大速度为12Gbps |
| 音频 | |
| 控制器 | 不支持 |
| SATA | |
| 最大传输速度 | SATA 3.0（6.0Gb/S） |
| 配件 | |
| 配件 | 硬盘线 |
| 正面接口 | |
| 电源按钮 | 1 × 电源按钮，1 × 复位按钮 |
| 指示灯 | 1 × 电源指示灯，1 × 硬盘指示灯 |
| 显示输出 | 1 × Display Port，1 × HDMI |
| USB | 3 × USB 3.0，1 × USB 2.0 |
| 串口 | 1 × RS-232 接口（RJ-45）（默认） |
| 电源输入接口 | 1 |
| 背部接口 | |
| SFP+ | 2 × 10G SFP+ |
| 网卡 | 6 × 2.5G |
| 内部连接器 | |
| TPM | 1（可定制） |
| SATA | 1，SATA 3.0（6.0Gb/S） |
| SATA 供电连接器 | 1，1 × 4Pin，间距：PH2.0mm |
| SIM卡槽 | 1 |
| 来电开机跳线 | 支持，1 × 3Pin，间距：2.54mm |
| BIOS清除跳线 | 支持，1 × 3Pin，间距：2.0mm |
| USB 3.0 扩展插针 | 2，2 × 5Pin，间距：2.0mm |
| USB 2.0 扩展插针 | 1，2 × 5Pin，间距：2.54mm |
| 面板扩展插针 | 1，2 × 5Pin，间距：2.0mm |
| 电源输入插座 | 1，1 × 2Pin，间距：3.5mm，凤凰端子 2Pin（可定制） |
| 处理器风扇连接器 | 1，1 × 4Pin，间距：PH 1.25mm |
| 系统风扇连接器 | 1，1 × 4Pin，间距：PH 1.25mm |
| 看门狗定时器 | |
| 输出 | From Super I/O to Drag RESETCON# |
| 间隔 | 256 Segments,0,1,2,3,,,255 sec/min |
| 电源规格 | |
| 电源输入 | 12V 直流输入，外径5.5mm，内径2.5mm |
| 工作环境 | |
| 工作温度 | 0-50 ℃ |
| 操作系统支持 | |
| 操作系统支持 | Windows 10，Linux |
包装清单
| 序号 | 类别 | 数量 | 标记 |
| 1 | 主板 | 1片 | |
| 2 | 外接硬盘2合1 SATA线材 | 1根 |
订购和规格选型
快速订购编码: MB4U81Y-095B
| 订购编码 | 处理器 代号 | 处理器 类型 | 处理器 编号 | 处理器 核心数 | 处理器 线程数 | 处理器 基本频率 | 处理器 最大睿频 | 处理器 缓存 | 处理器 集成显卡 | 处理器 基础功耗 |
| MB4U81Y-091B | Whiskey Lake | 赛扬 | 4305U | 2 | 2 | 2.2GHz | / | 2M | Intel UHD Graphics | 15W |
| MB4U81Y-092A | Whiskey Lake | 奔腾 | 5405U | 2 | 4 | 2.3GHz | / | 2M | Intel UHD Graphics | 15W |
| MB4U81Y-093A | Whiskey Lake | 酷睿 i3 | 8145U | 2 | 4 | 2.1GHz | 3.9GHz | 4M | Intel UHD Graphics | 15W |
| MB4U81Y-095A | Whiskey Lake | 酷睿 i5 | 8265U | 4 | 8 | 1.6GHz | 3.9GHz | 6M | Intel UHD Graphics | 15W |
| MB4U81Y-097A | Whiskey Lake | 酷睿 i7 | 8565U | 4 | 8 | 1.8GHz | 4.6GHz | 8M | Intel UHD Graphics | 15W |
| MB4U81Y-095B | Coffee Lake | 酷睿 i5 | 8260U | 4 | 8 | 1.6GHz | 3.9GHz | 6M | Intel UHD Graphics 620 | 15W |
| MB4U81Y-101A | Comet Lake | 赛扬 | 5205U | 2 | 2 | 1.9GHz | / | 2M | Intel UHD Graphics | 15W |
| MB4U81Y-101B | Comet Lake | 赛扬 | 5305U | 2 | 2 | 2.3GHz | / | 2M | Intel UHD Graphics | 15W |
| MB4U81Y-102A | Comet Lake | 奔腾 | 6405U | 2 | 4 | 2.4GHz | / | 2M | Intel UHD Graphics | 15W |
| MB4U81Y-103A | Comet Lake | 酷睿 i3 | 10110U | 2 | 4 | 2.1GHz | 4.1GHz | 4M | Intel UHD Graphics | 15W |
| MB4U81Y-105A | Comet Lake | 酷睿 i5 | 10210U | 4 | 8 | 1.6GHz | 4.2GHz | 6M | Intel UHD Graphics | 15W |
| MB4U81Y-107A | Comet Lake | 酷睿 i7 | 10610U | 4 | 8 | 1.8GHz | 4.9GHz | 8M | Intel UHD Graphics | 15W |
| MB4U81Y-107B | Comet Lake | 酷睿 i7 | 10810U | 6 | 12 | 1.1GHz | 4.9GHz | 12M | Intel UHD Graphics | 15W |
| MB4U81Y-107C | Comet Lake | 酷睿 i7 | 10710U | 6 | 12 | 1.1GHz | 4.7GHz | 12M | Intel UHD Graphics | 15W |
定制选项
| 功能 | 描述 |
| USB 2.0 | 2 |
