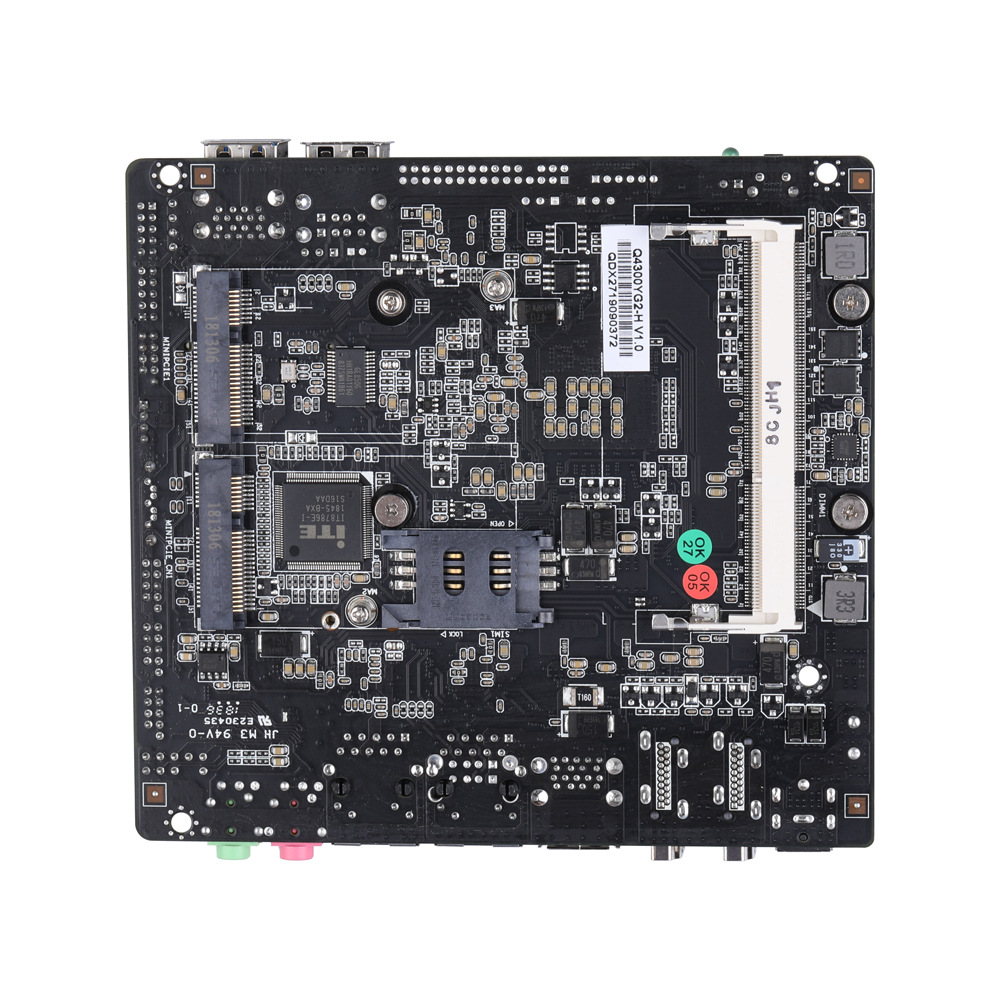

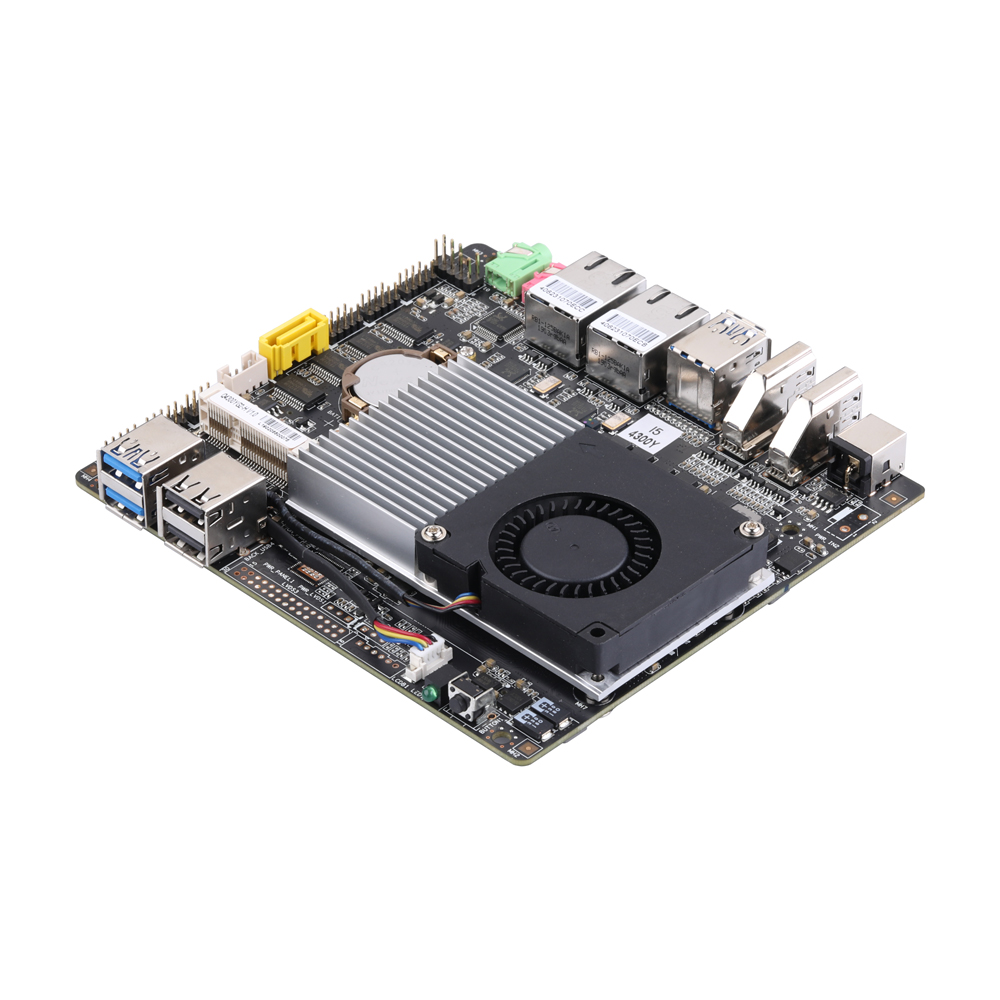

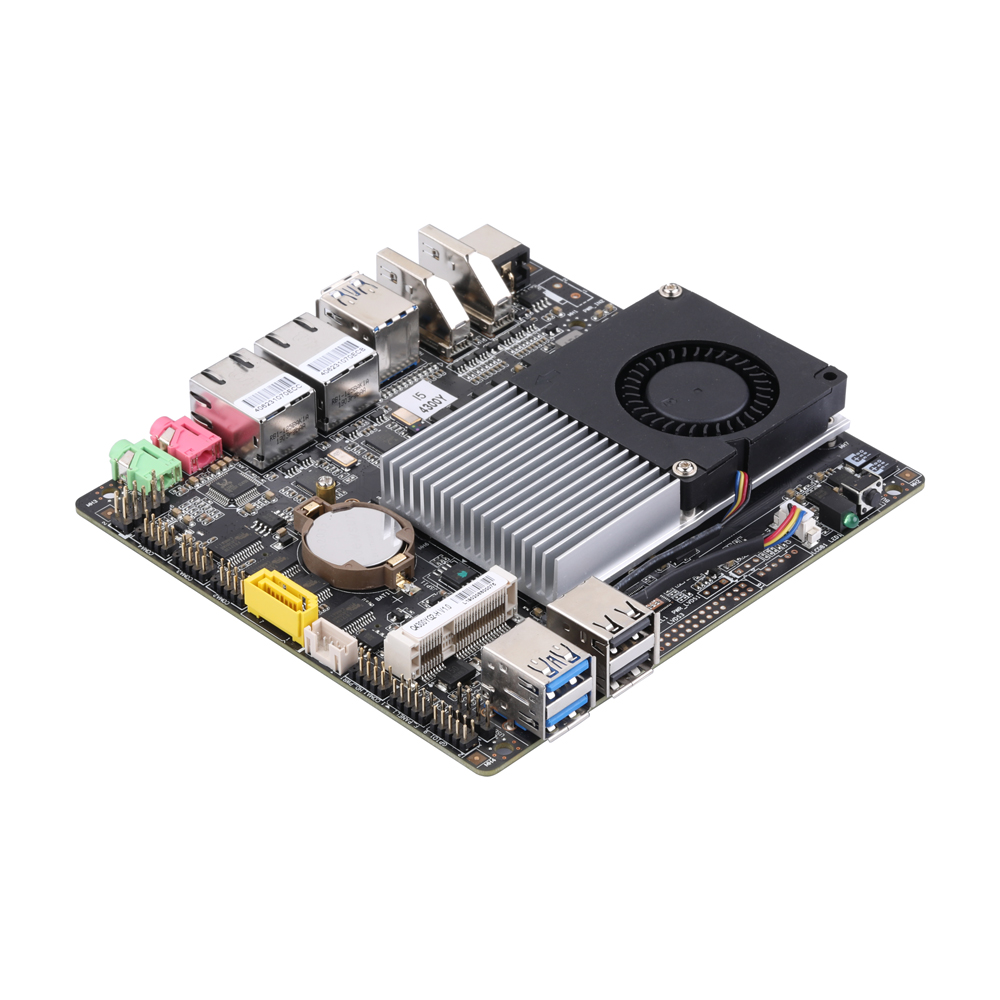

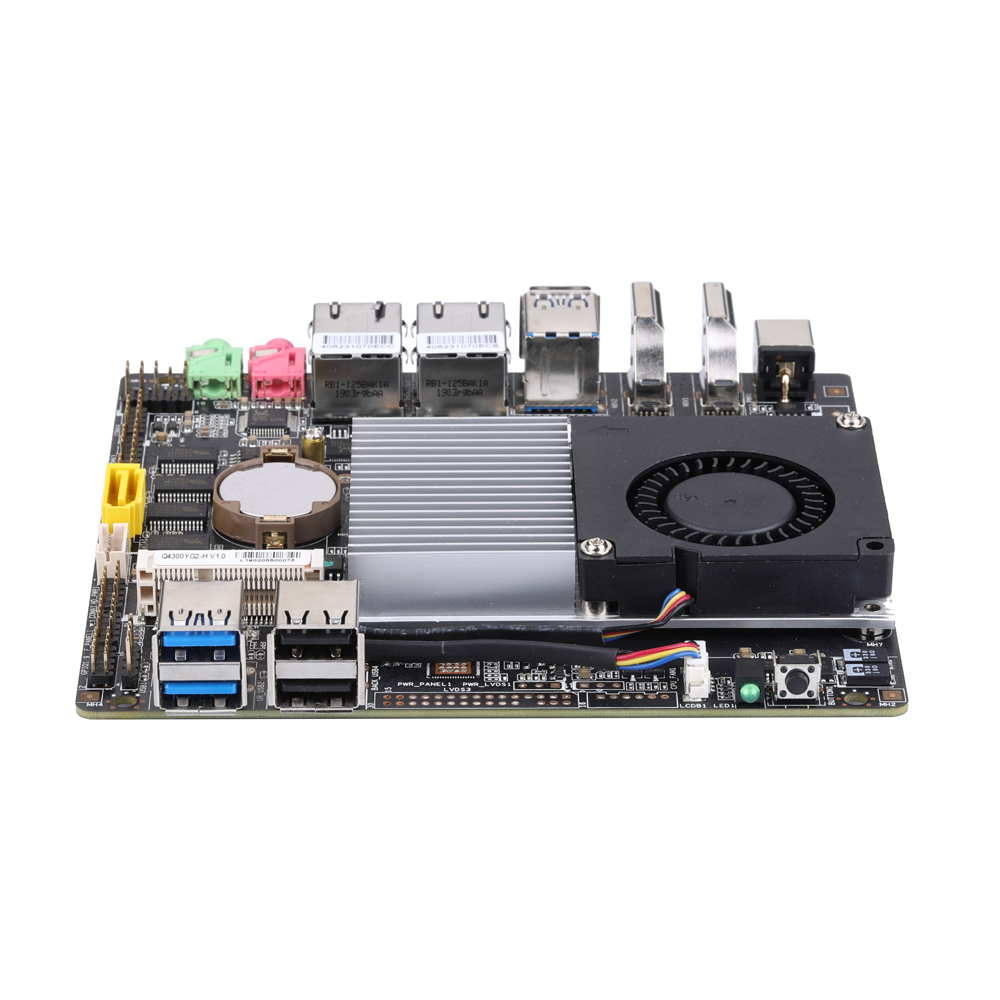

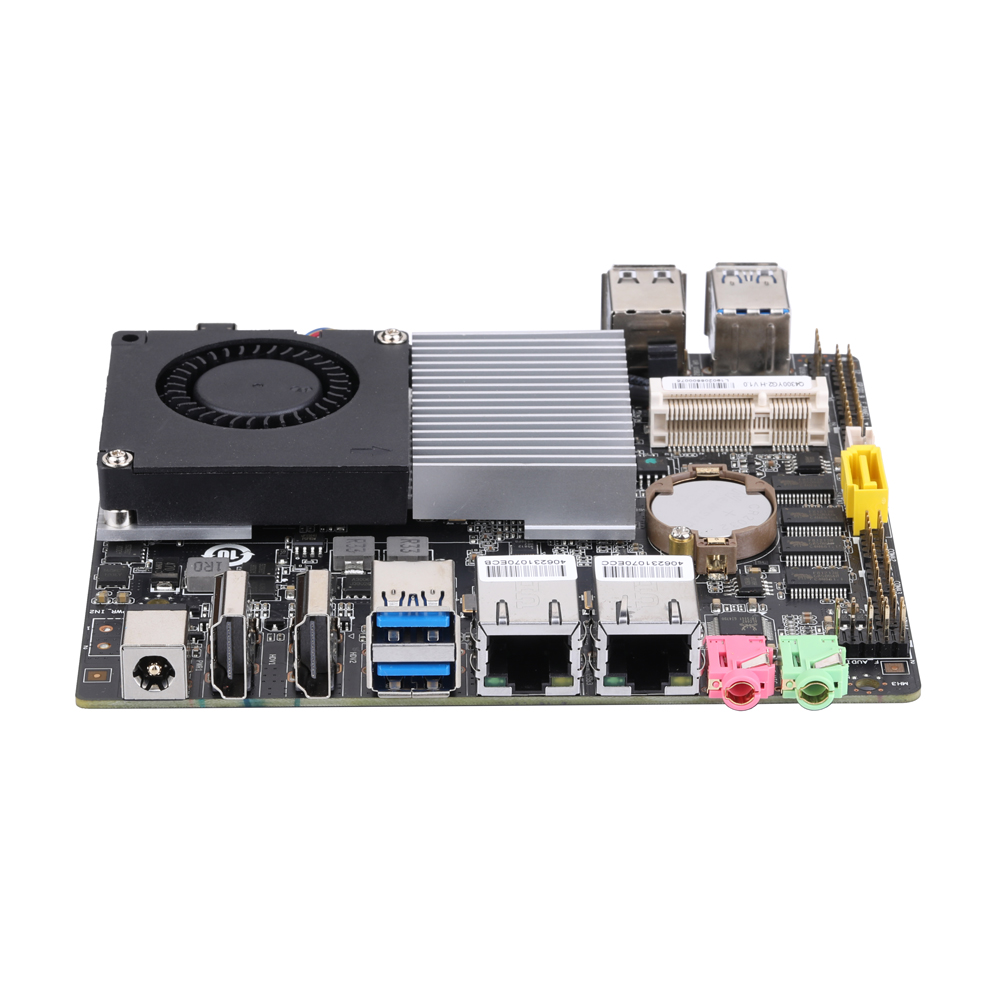

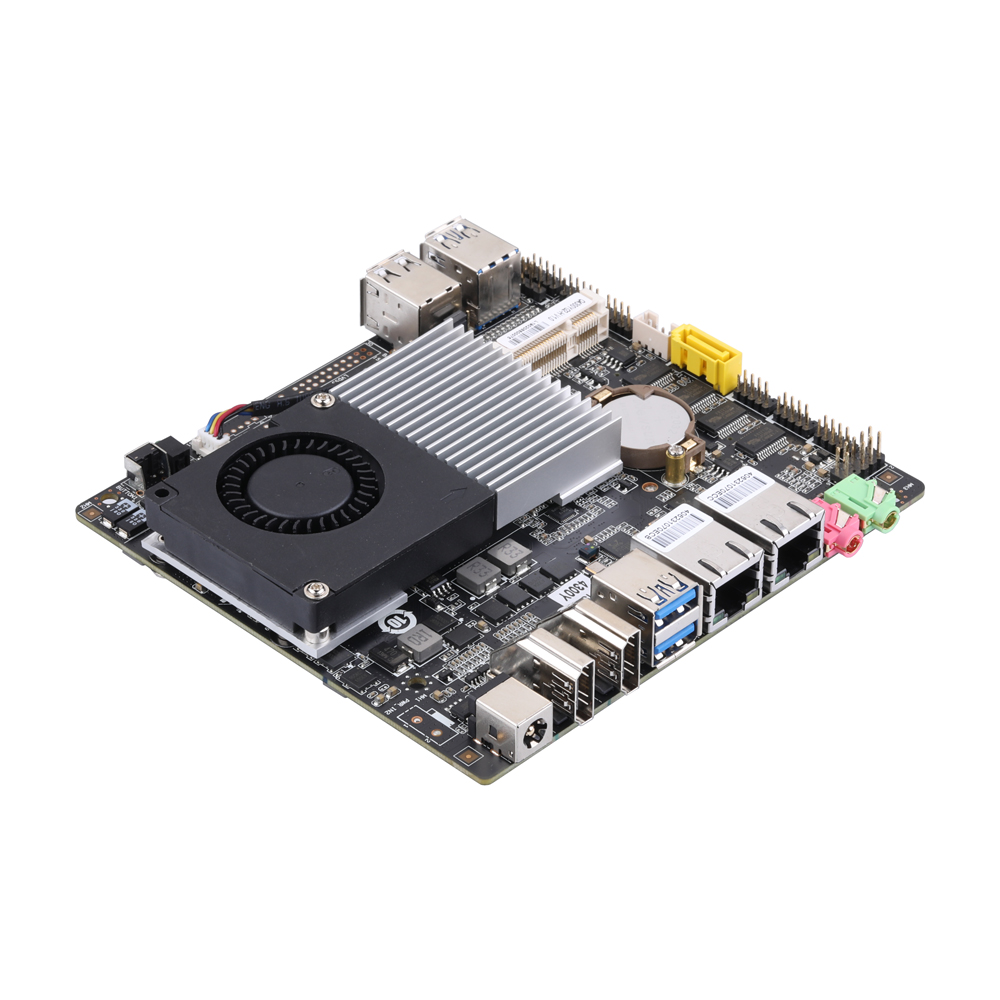

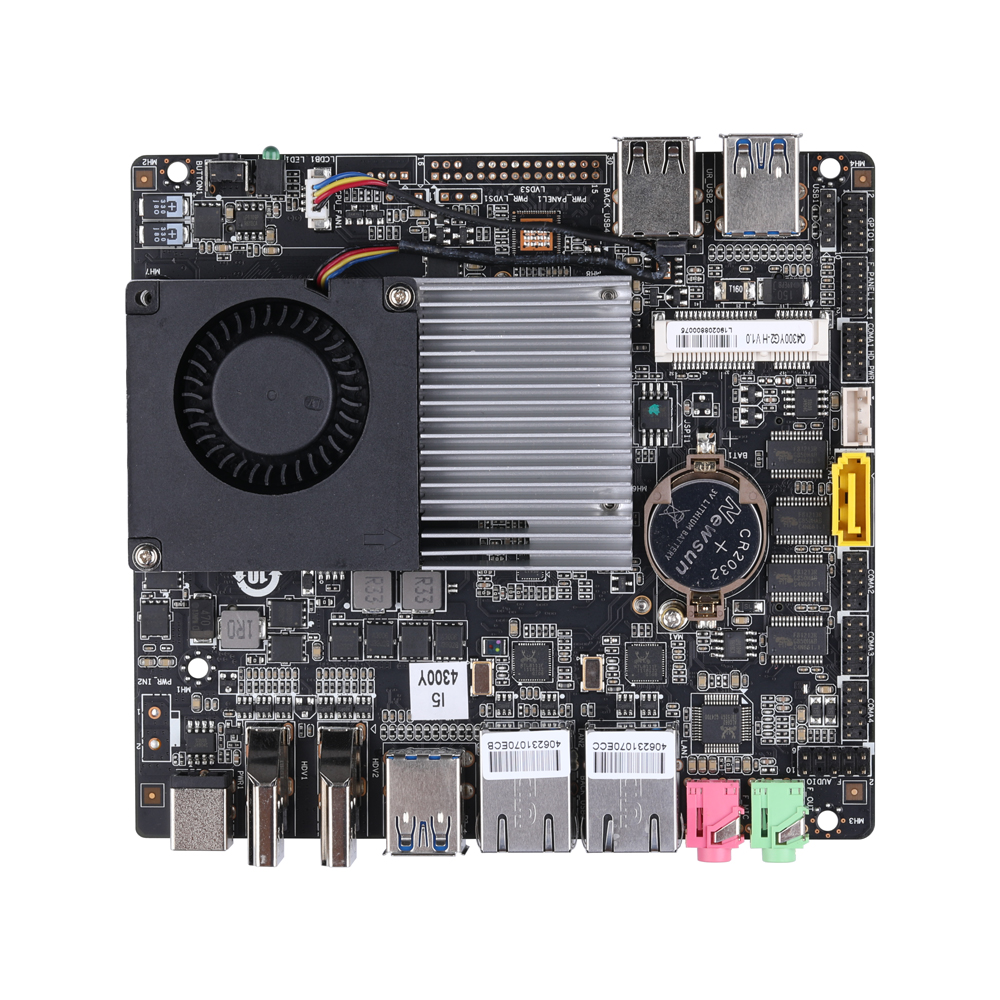

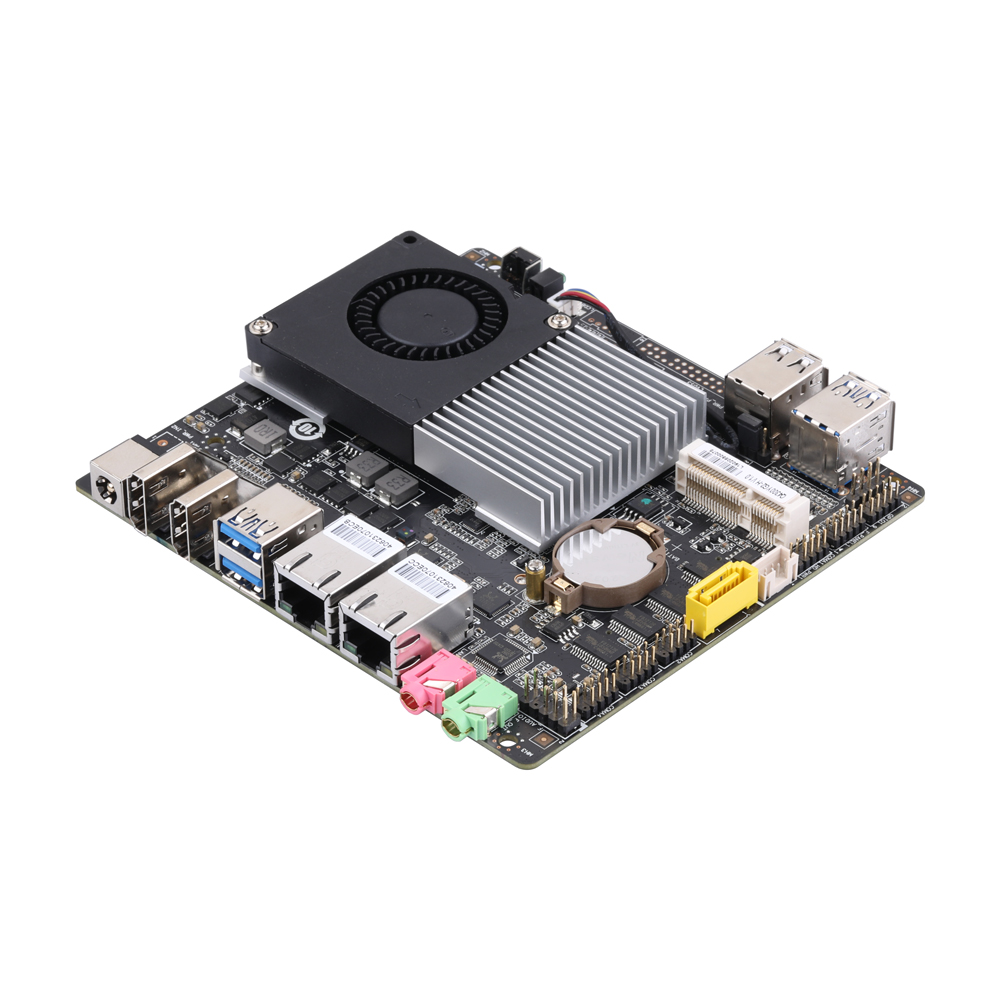

MB2U246-0400 系列工控主板
- 网卡： 2
- USB： 6
- RS-232： 4
- RS-485： 0
- VGA： 0
- PS/2： 0
- GPIO接口： 1
主要特点
英特尔 4代 Haswell –U/Y 处理器
英特尔 5代 Broadwell-U 处理器
2 × HDMI, 4 × RS-232
4 × USB 3.0, 2 × USB 2.0, 1 × SATA 3.0
2 × Mini-PCIe, 1 × mSATA
2 × 瑞昱千兆网卡
| 处理器规格 | |
| 尺寸 | 148 × 104mm |
| 处理器 | 英特尔 4代 Haswell –U/Y 处理器 英特尔 5代 Broadwell-U 处理器 |
| 核心数 | 由处理器决定 |
| 主频 | 由处理器决定 |
| 缓存 | 由处理器决定 |
| 芯片组 | 由处理器决定 |
| BIOS | UEFI |
| 扩展功能 | |
| Mini-PCIe | 1 × Mini PCIe，半高规格用于Wi-Fi（默认），全高规格用于4G |
| mSATA | 1 × 全高规格用于固态硬盘 |
| 内存 | |
| 规格 | DDR3L 1333/1600MHz SDRAM |
| 最大支持 | 8GB |
| 连接器 | 1 × 笔记本内存插槽 |
| 图形控制器 | |
| 控制器 | 由处理器决定 |
| 显存 | 共享内存 |
| VGA | 1（扩展插针） |
| HDMI | 2（支持 HDMI 1.4a） |
| 多显 | 支持 |
| 网卡 | |
| 接口速度 | 10/100/1000Mbps |
| 控制器 | 2 × 英特尔 I211-AT/I210-AT 千兆网卡 |
| 连接器 | 2 × RJ-45 |
| 音频 | |
| 控制器 | 瑞昱高清音频 |
| SATA | |
| 最大传输速度 | SATA 3.0（6.0Gb/S） |
| 配件 | |
| 配件 | 硬盘线，串口线 |
| 正面接口 | |
| 电源按钮 | 1 × 电源按钮 |
| 指示灯 | 1 × 电源指示灯，1 × 硬盘指示灯 |
| USB | 2 × USB 3.0，2 × USB 2.0 |
| 背部接口 | |
| 电源输入接口 | 1 |
| HDMI | 2 |
| 网卡 | 2 |
| USB | 2 × USB 3.0 |
| 音频接口 | 2（麦克风接口，扬声器接口） |
| 内部连接器 | |
| VGA扩展插针 | 1，2 × 5Pin，间距：2.0mm |
| 串口 | 6，2 × 5Pin，间距：2.0mm |
| RS-485 | 1，COM2 可设置为 RS-485 |
| SATA | 1 × SATA 3.0（6.0Gb/S）, 1，仅适用于酷睿 i5/i7（可定制） |
| SATA 供电连接器 | 1，1 × 4Pin，间距：PH2.0mm |
| SIM卡槽 | 1 |
| 来电开机跳线 | 支持，1 × 3Pin，间距：2.54mm |
| GPIO扩展插针 | 1，2 × 5Pin，间距：2.0mm |
| USB 2.0 扩展插针 | 1，2 × 5Pin，间距：2.54mm |
| 面板扩展插针 | 1，2 × 5Pin，间距：2.0mm |
| 音频扩展插针 | 1，2 × 5Pin，间距：2.54mm |
| 电源输入插座 | 1，1 × 2Pin，间距：2.5mm（可定制） |
| 看门狗定时器 | |
| 输出 | From Super I/O to Drag RESETCON# |
| 间隔 | 256 egments,0,1,2,3,,,255 sec/min |
| 电源规格 | |
| 电源输入 | 12V 直流输入，外径5.5mm，内径2.5mm |
| 工作环境 | |
| 工作温度 | 0-50 ℃ |
| 操作系统支持 | |
| 操作系统支持 | Windows 7，Windows 10，Linux |
包装清单
| 序号 | 类别 | 数量 | 标记 |
| 1 | 主板 | 1片 | |
| 2 | SATA硬盘线 | 1根 | |
| 3 | 串口线 | 4根 |
订购和规格选型
快速订购编码: Q5005UG2-H
| 订购编码 | 处理器 代号 | 处理器 类型 | 处理器 编号 | 处理器 核心数 | 处理器 线程数 | 处理器 基本频率 | 处理器 最大睿频 | 处理器 缓存 | 处理器 集成显卡 | 处理器 基础功耗 |
| Q2955UG2-H | Haswell | 赛扬 | 2955U | 2 | 2 | 1.4GHz | / | 2M | Intel HD Graphics | 15W |
| Q4005UG2-H | Haswell | 酷睿 i3 | 4005U | 2 | 4 | 1.7GHz | / | 3M | Intel HD 4400 | 15W |
| Q4200UG2-H | Haswell | 酷睿 i5 | 4200U | 2 | 4 | 1.6GHz | 2.6GHz | 3M | Intel HD 4400 | 15W |
| Q4500UG2-H | Haswell | 酷睿 i7 | 4500U | 2 | 4 | 1.8GHz | 3.0GHz | 4M | Intel HD 4400 | 15W |
| Q4010YG2-H | Haswell | 酷睿 i3 | 4010Y | 2 | 4 | 1.3GHz | / | 3M | Intel HD 4200 | 11.5W |
| Q4200YG2-H | Haswell | 酷睿 i5 | 4200Y | 2 | 4 | 1.4GHz | 1.9GHz | 3M | Intel HD 4200 | 11.5W |
| Q3205UG2-H | Broadwell | 赛扬 | 3205U | 2 | 2 | 1.5GHz | / | 2M | Intel HD Graphics | 15W |
| Q3215UG2-H | Broadwell | 赛扬 | 3215U | 2 | 2 | 1.7GHz | / | 2M | Intel HD Graphics | 15W |
| Q3805UG2-H | Broadwell | 奔腾 | 3805U | 2 | 2 | 1.9GHz | / | 2M | Intel HD Graphics | 15W |
| Q5005UG2-H | Broadwell | 酷睿 i3 | 5005U | 2 | 4 | 2.0GHz | / | 3M | Intel HD 5500 | 15W |
| Q5200UG2-H | Broadwell | 酷睿 i5 | 5200U | 2 | 4 | 2.2GHz | 2.7GHz | 3M | Intel HD 5500 | 15W |
| Q5500UG2-H | Broadwell | 酷睿 i7 | 5500U | 2 | 4 | 2.4GHz | 3.0GHz | 4M | Intel HD 5500 | 15W |
定制选项
| 功能 | 描述 |
| USB 2.0 | 2 |
