主要特点
英特尔Braswell处理器
2 × HDMI, 1 × Display Port
4 × USB 3.0, 2 × USB 2.0
1 × M.2, 1 × mSATA
1 × Mini-PCIe, 1 × SATA 3.0
4 × RS-232
2 × 瑞昱千兆网卡
| 处理器规格 | |
| 尺寸 | 120 × 120mm |
| 处理器 | 英特尔 Braswell 处理器 |
| 核心数 | 由处理器决定 |
| 主频 | 由处理器决定 |
| 缓存 | 由处理器决定 |
| 芯片组 | 由处理器决定 |
| BIOS | UEFI |
| 扩展功能 | |
| M.2 | 1 × M.2 用于 Wi-Fi（E key，规格：2230） |
| mSATA | 1 × 全高规格用于固态硬盘 |
| Mini-PCIe | 1 × Mini PCIe，半高规格用于Wi-Fi（默认），全高规格用于4G |
| 内存 | |
| 规格 | DDR3L 1333/1600MHz SDRAM |
| 最大支持 | 8GB |
| 连接器 | 1 × 笔记本内存插槽 |
| 图形控制器 | |
| 控制器 | 由处理器决定 |
| Display Port | 1 |
| HDMI | 2 |
| 多显 | 支持 |
| 网卡 | |
| 接口速度 | 10/100/1000Mbps |
| 控制器 | 2 × 瑞昱千兆网卡 |
| 连接器 | 2 × RJ-45 |
| 音频 | |
| 控制器 | 瑞昱高清音频 |
| SATA | |
| 最大传输速度 | SATA 3.0（6.0Gb/S） |
| 配件 | |
| 配件 | 硬盘线，串口线 |

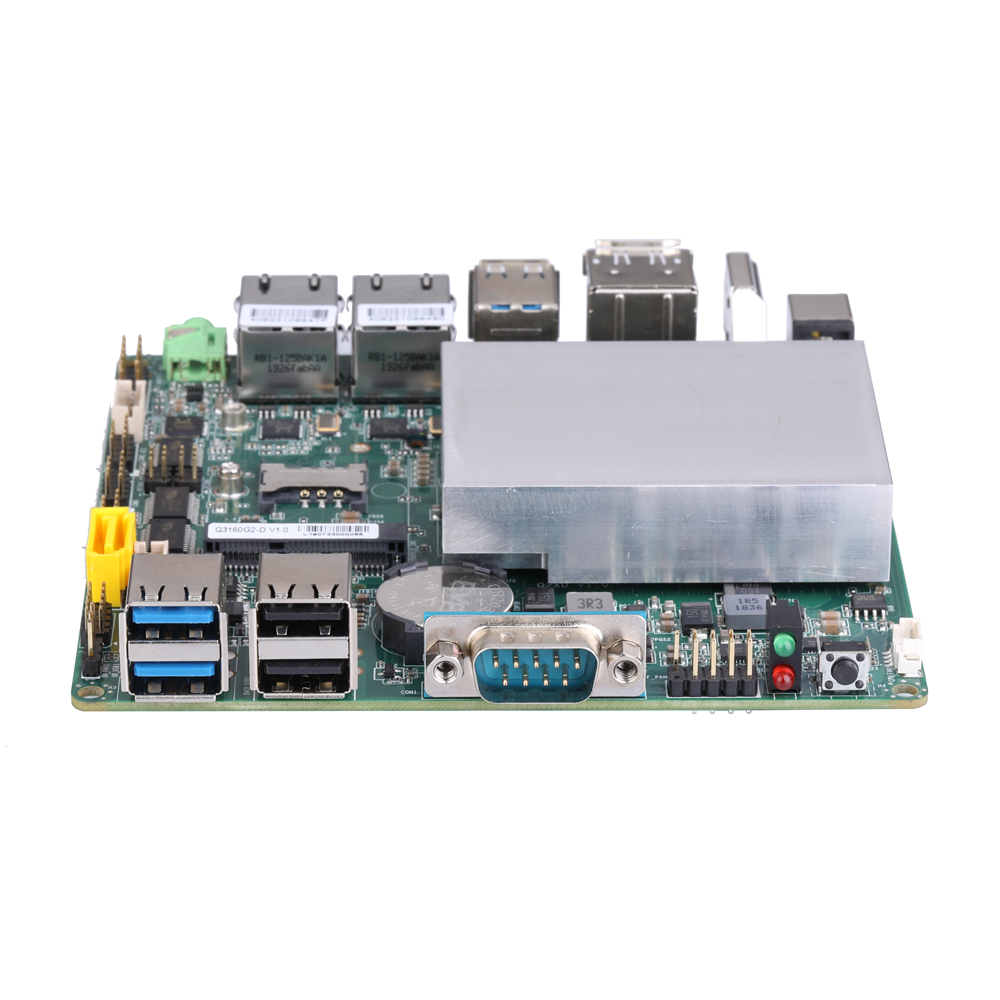

| 正面接口 | |
| USB | 2 × USB 3.0，2 × USB 2.0 |
| 串口 | 1 × RS-232 接口 |
| 电源按钮 | 1 × 电源按钮 |
| 指示灯 | 1 × 电源指示灯，1 × 硬盘指示灯 |

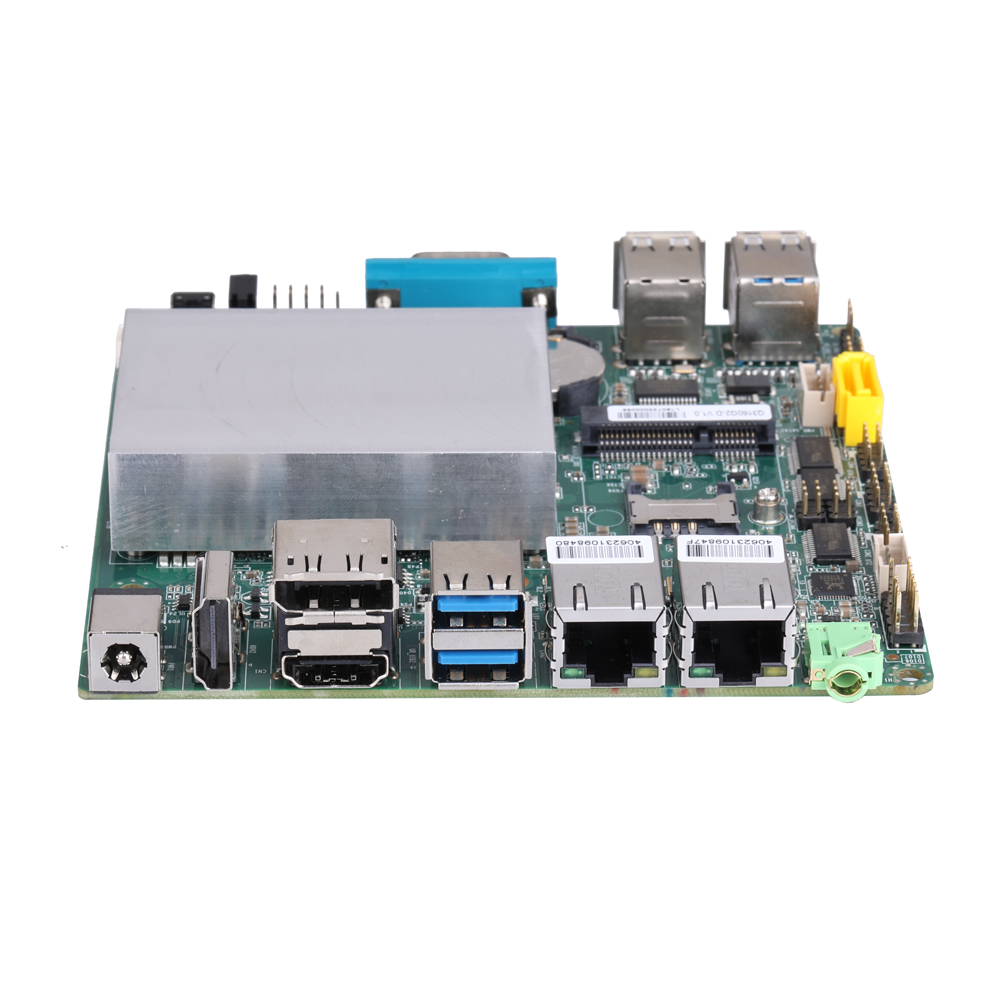

| 背部接口 | |
| 电源输入接口 | 1 |
| HDMI | 2 |
| Display Port | 1 |
| 网卡 | 2 |
| USB | 2 × USB 3.0 |
| 音频接口 | 1（麦克风接口，扬声器接口） |
| 内部连接器 | |
| 串口 | 3，2 × 5Pin，间距：2.0mm, COM3/4 可设置为 5V/12V |
| SATA | 1，SATA 3.0（6.0Gb/S） |
| SATA 供电连接器 | 1，1 × 4Pin，间距：PH2.0mm |
| SIM卡槽 | 1 |
| 来电开机跳线 | 支持，1 × 3Pin，间距：2.54mm |
| BIOS清除跳线 | 不支持 |
| GPIO扩展插针 | 1，2 × 5Pin，间距：2.0mm |
| 面板扩展插针 | 1，2 × 5Pin，间距：2.54mm |
| 音频扩展插针 | 1，2 × 5Pin，间距：2.54mm |
| 1，1 × 4Pin，间距：PH2.0mm | |
| 电源输入插座 | 1，1 × 2Pin，间距：4.2mm（可定制） |
| 看门狗定时器 | |
| 输出 | From Super I/O to Drag RESETCON# |
| 间隔 | 256 Segments,0,1,2,3,,,255 sec/min |
| 电源规格 | |
| 电源输入 | 12V 直流输入，外径5.5mm，内径2.5mm |
| 工作环境 | |
| 工作温度 | 0-50 ℃ |
| 操作系统支持 | |
| 操作系统支持 | Windows 7 X64，Windows 10，Linux |
包装清单
| 序号 | 类别 | 数量 | 标记 |
| 1 | 主板 | 1片 | |
| 2 | 外接硬盘2合1 SATA线材 | 1根 | |
| 3 | 串口线 | 4根 |
订购和规格选型
快速订购编码: Q3710G2-D
| 订购编码 | 处理器 代号 | 处理器 类型 | 处理器 编号 | 处理器 核心数 | 处理器 线程数 | 处理器 基本频率 | 处理器 最大睿频 | 处理器 缓存 | 处理器 集成显卡 | 处理器 基础功耗 |
Q3060G2-D （MB2J249-0311） | Braswell | 赛扬 | N3060 | 2 | 2 | 1.6Ghz | 2.48Ghz | 2M | Intel HD Graphics | 6W |
Q3160G2-D （MB2J249-0321） | Braswell | 赛扬 | N3160 | 4 | 4 | 1.6Ghz | 2.24Ghz | 2M | Intel HD Graphics | 6W |
Q3710G2-D （MB2J249-0331） | Braswell | 奔腾 | J3710 | 4 | 4 | 1.6Ghz | 2.64Ghz | 2M | Intel HD Graphics | 6.5W |
