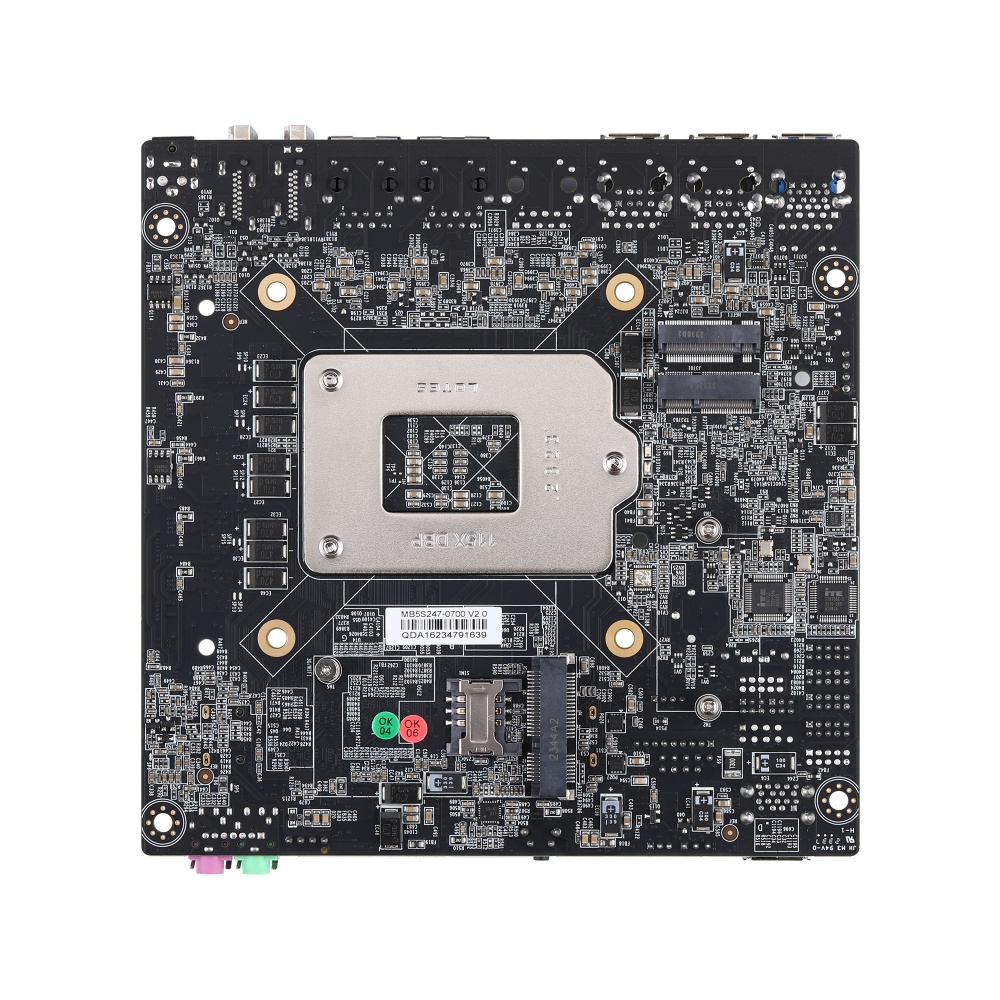

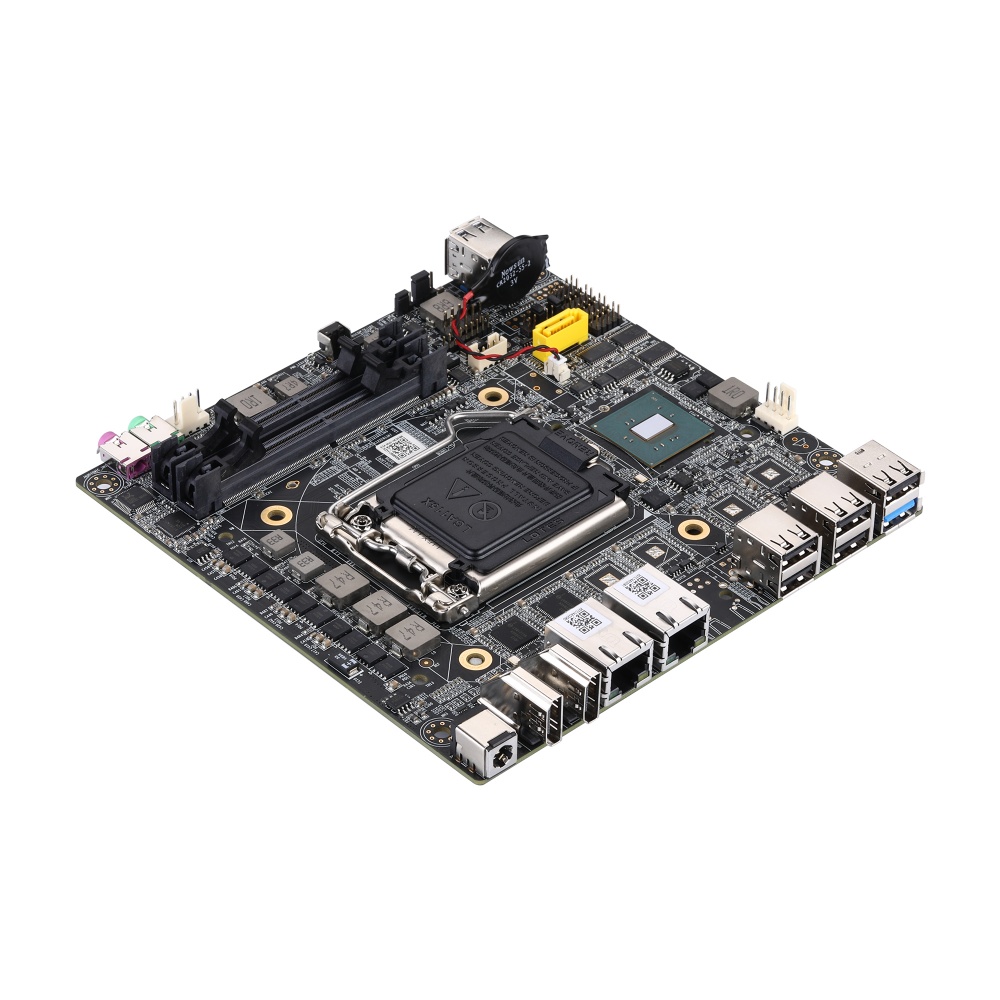

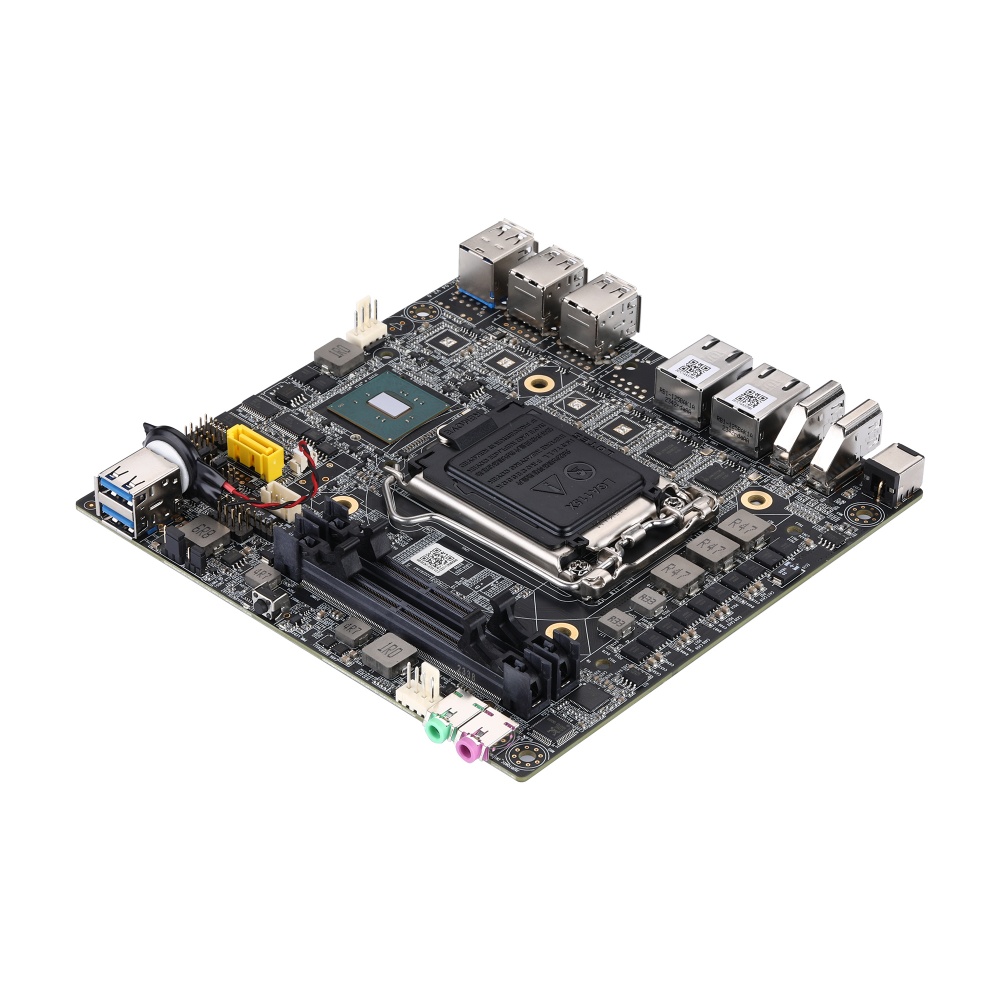

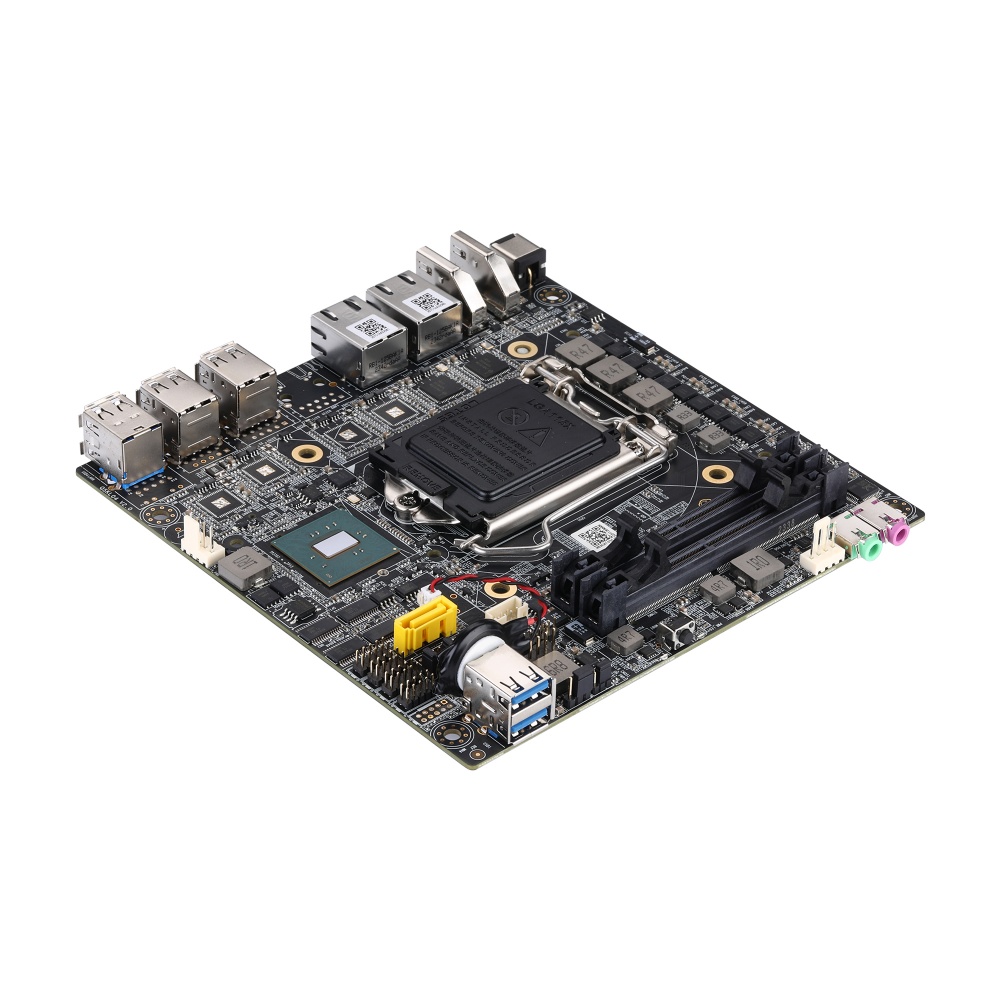

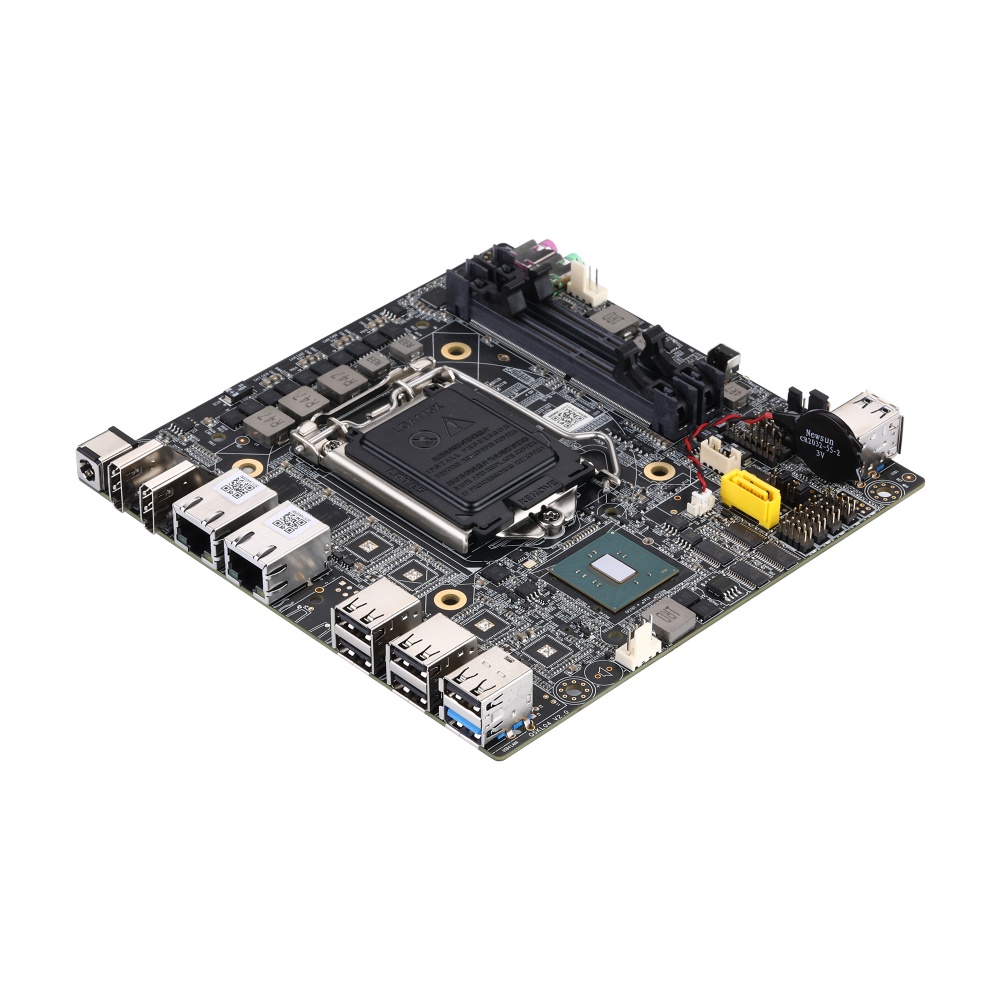

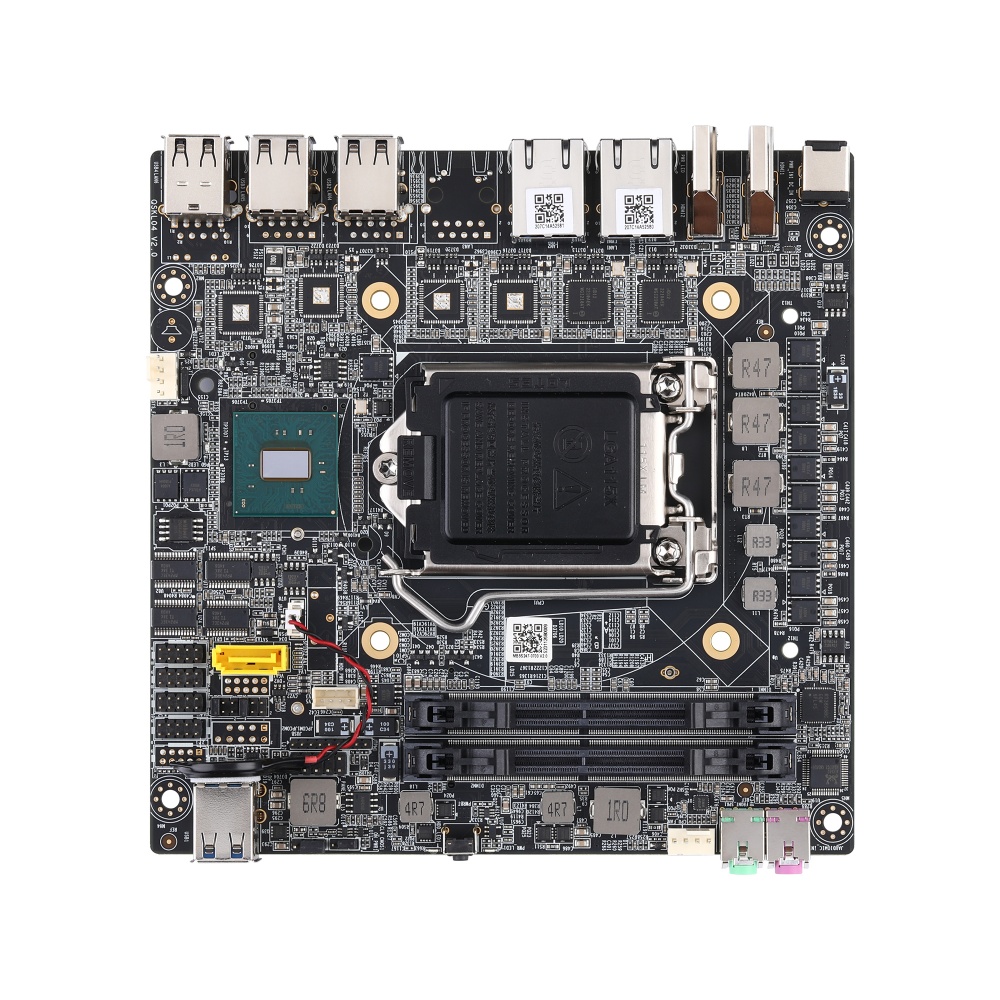

MB5S247-0700 系列工控主板
- 网卡： 2
- USB： 8
- RS-232： 4
- RS-485： 2
- VGA： 1
- PS/2： 0
- GPIO接口： 1
主要特点
英特尔 6代 Skylake-S 处理器
英特尔 7代 Kabylake-S 处理器
英特尔 8代 Coffee Lake-S 处理器
英特尔 9代 Coffee Lake-R-S 处理器
2 × HDMI, 1 × VGA (扩展插针)
4 × RS-232, 2 × RS-485
3 × USB 3.0, 5 × USB 2.0, 1 × SATA 3.0
1 × Mini-PCIe, 2 × M.2
2 × 英特尔 I211-AT/I210-AT 千兆网卡
| 处理器规格 | |
| 尺寸 | 155 × 155mm |
| 处理器 | 英特尔 6代 Skylake-S 处理器 英特尔 7代 Kabylake-S 处理器 英特尔 8代 Coffee Lake-S 处理器 英特尔 9代 Coffee Lake-R-S 处理器 |
| 核心数 | 由处理器决定 |
| 主频 | 由处理器决定 |
| 缓存 | 由处理器决定 |
| 芯片组 | 英特尔 H110 |
| BIOS | UEFI |
| 扩展功能 | |
| Mini-PCIe | 1 × Mini PCIe，半高规格用于Wi-Fi，全高规格用于4G（默认） |
| M.2 | 1 × M.2 用于固态硬盘（M key，规格：2280） |
| M.2 | 1 × M.2 用于 Wi-Fi（E key，规格：2230） |
| 内存 | |
| 规格 | DDR4 2133MHz SDRAM |
| 最大支持 | 64GB |
| 连接器 | 2 × 笔记本内存插槽 |
| 图形控制器 | |
| 控制器 | 由处理器决定 |
| 显存 | 共享内存 |
| VGA | 1（可定制） |
| HDMI | 2（支持 HDMI 1.4a） |
| 多显 | 支持 |
| 网卡 | |
| 接口速度 | 10/100/1000Mbps |
| 控制器 | 2 × 英特尔 I211-AT/I210-AT 千兆网卡 |
| 连接器 | 2 × RJ-45 |
| 音频 | |
| 控制器 | 瑞昱高清音频 |
| SATA | |
| 最大传输速度 | SATA 3.0（6.0Gb/S） |
| 配件 | |
| 配件 | 硬盘线，串口线 |
| 正面接口 | |
| 电源按钮 | 1 × 电源按钮 |
| 指示灯 | 1 × 电源指示灯，1 × 硬盘指示灯 |
| USB | 2 × USB 3.0 |
| 音频接口 | 2（麦克风接口，扬声器接口） |
| 背部接口 | |
| 电源输入接口 | 1 |
| HDMI | 2 |
| 网卡 | 2 |
| USB | 1 × USB 3.0，5 × USB 2.0 |
| 内部连接器 | |
| TPM | 1（可定制） |
| VGA扩展插针 | 1，2 × 5Pin，间距：2.0mm（可定制） |
| 串口 | 4，2 × 5Pin，间距：2.0mm， COM1/2 可设置为 5V/12V |
| RS-485 | COM1/2 可设置为 RS-485 |
| SATA | 1，SATA 3.0（6.0Gb/S） |
| SATA 供电连接器 | 1，1 × 4Pin，间距：PH2.0mm |
| SIM卡槽 | 1 |
| 来电开机跳线 | 支持，1 × 3Pin，间距：2.54mm |
| BIOS清除跳线 | 支持，1 × 3Pin，间距：2.0mm |
| GPIO扩展插针 | 1，2 × 5Pin，间距：2.0mm |
| USB 2.0 扩展插针 | 1，2 × 5Pin，间距：2.54mm |
| 面板扩展插针 | 1，2 × 5Pin，间距：2.0mm |
| 电源输入插座 | 1，1 × 2Pin，间距：4.2mm（可定制） |
| 看门狗定时器 | |
| 输出 | From Super I/O to Drag RESETCON# |
| 间隔 | 256 Segments,0,1,2,3,,,255 sec/min |
| 电源规格 | |
| 电源输入 | 12V 直流输入，外径5.5mm，内径2.5mm |
| 工作环境 | |
| 工作温度 | 0-50 ℃ |
| 操作系统支持 | |
| 操作系统支持 | Windows 10，Linux Windows 7（仅适用于6代 Skylake） |
包装清单
| 序号 | 类别 | 数量 | 标记 |
| 1 | 主板 | 1片 | |
| 2 | SATA硬盘线 | 1根 | |
| 3 | 串口线 | 4根 |
订购和规格选型
快速订购编码: MB5S247-0700
| 订购编码 | 处理器 代号 | 处理器 类型 | 处理器 编号 | 处理器 核心数 | 处理器 线程数 | 处理器 基本频率 | 处理器 最大睿频 | 处理器 缓存 | 处理器 集成显卡 | 处理器 基础功耗 |
| - | Skylake | 赛扬 | G3900 | 2 | 2 | 2.8GHz | / | 2M | Intel HD 510 | 51W |
| - | Skylake | 奔腾 | G4500 | 2 | 2 | 3.5GHz | / | 3M | Intel HD 530 | 51W |
| - | Skylake | 酷睿 i3 | 6100 | 2 | 4 | 3.7GHz | / | 3M | Intel HD 530 | 51W |
| - | Skylake | 酷睿 i5 | 6400 | 4 | 4 | 2.7GHz | 3.3GHz | 6M | Intel HD 530 | 65W |
| - | Kaby Lake | 赛扬 | G3930 | 2 | 2 | 2.9GHz | / | 2M | Intel HD 610 | 51W |
| - | Kaby Lake | 奔腾 | G4560 | 2 | 4 | 3.5GHz | / | 3M | Intel HD 610 | 54W |
| - | Kaby Lake | 酷睿 i3 | 7100 | 2 | 4 | 3.9GHz | / | 3M | Intel HD 630 | 51W |
| - | Kaby Lake | 酷睿 i5 | 7500 | 4 | 4 | 3.4GHz | 3.8GHz | 6M | Intel HD 630 | 65W |
| - | Coffee Lake | 赛扬 | G4900 | 2 | 2 | 3.1GHz | / | 2M | Intel UHD Graphics 610 | 54W |
| - | Coffee Lake | 奔腾 | G5400 | 2 | 4 | 3.7GHz | / | 4M | Intel UHD Graphics 610 | 58W |
| - | Coffee Lake | 酷睿 i3 | 8100 | 4 | 4 | 3.6GHz | / | 6M | Intel UHD Graphics 630 | 65W |
| - | Coffee Lake | 酷睿 i5 | 8400 | 6 | 6 | 2.9GHz | 4.1GHz | 9M | Intel UHD Graphics 630 | 65W |
| - | Coffee Lake | 赛扬 | G4930 | 2 | 2 | 3.2GHz | / | 2M | Intel UHD Graphics 610 | 54W |
| - | Coffee Lake | 奔腾 | G5420 | 2 | 4 | 3.8GHz | / | 4M | Intel UHD Graphics 610 | 54W |
| - | Coffee Lake | 酷睿 i3 | 9100 | 4 | 4 | 3.6GHz | 4.2GHz | 6M | Intel UHD Graphics 630 | 65W |
| - | Coffee Lake | 酷睿 i5 | 9400 | 6 | 6 | 2.9GHz | 4.1GHz | 9M | Intel UHD Graphics 630 | 65W |
