微型工控机 Q20332G9
- 10G 光口： 4
- 2.5G 电口： 5
- 网卡数： 9
- USB： 2
- RS-232：
- RS-485：
- VGA： 1
主要特点
英特尔Denverton 处理器
1 × VGA
1 × USB 3.0，1 × USB 2.0，1 × Type C（USB 3.0）
2 × M.2（PCIe 3.0 × 2）
1 × Mini SAS，2 × SATA 3.0
1 × RS-232 接口（RJ-45）
4 × 10G SFP+
5 × 英特尔I225-V/I226-V 2.5G网卡
| 处理器规格 | |
| 处理器 | 英特尔Denverton 处理器 |
| 处理器基础功耗 | 由处理器决定 |
| 内存 | 2 × DDR4 笔记本内存插槽 （最大支持64G，2400MHz） |
| 芯片组 | 由处理器决定 |
| 图形控制器 | ASPEED AST2400 |
| 网络控制器 | 5 × 英特尔I225-V/I226-V 2.5G网卡，4 × SFP+ |
| 音频控制器 | 不支持 |
| 看门狗 | 支持 |

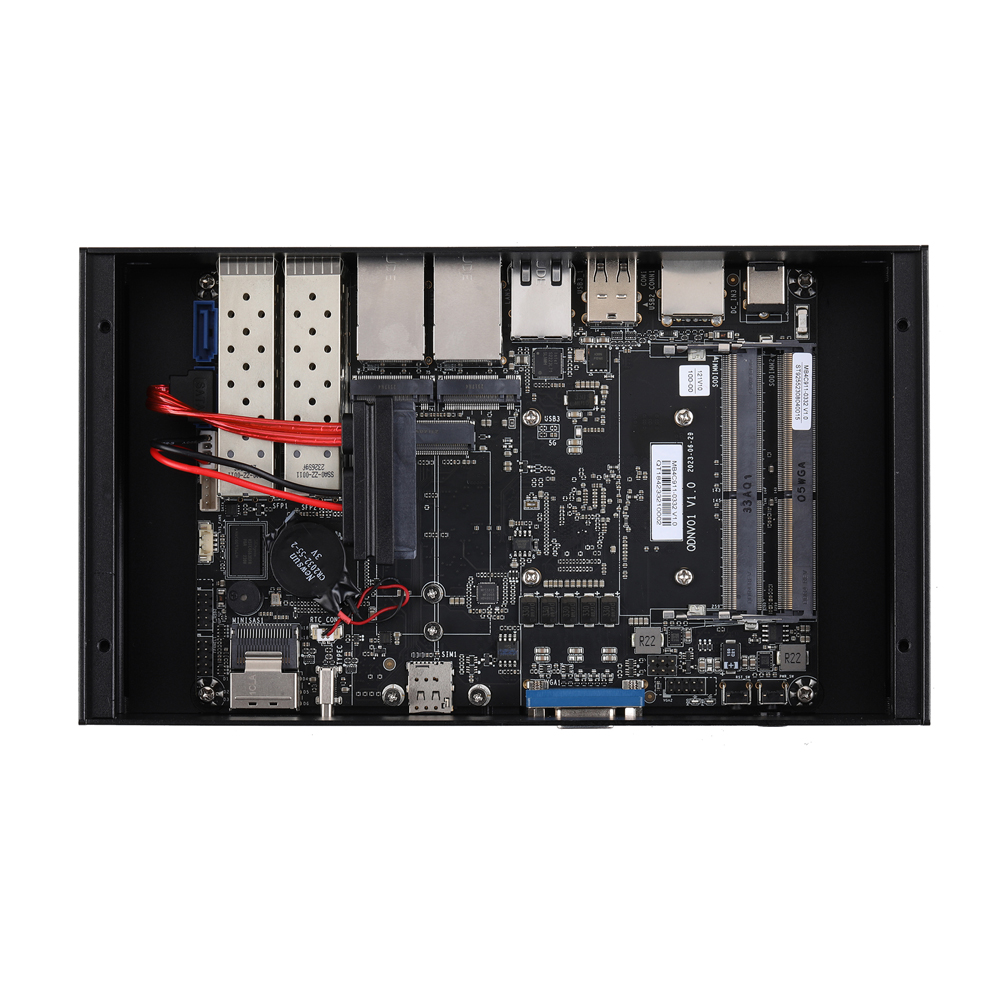

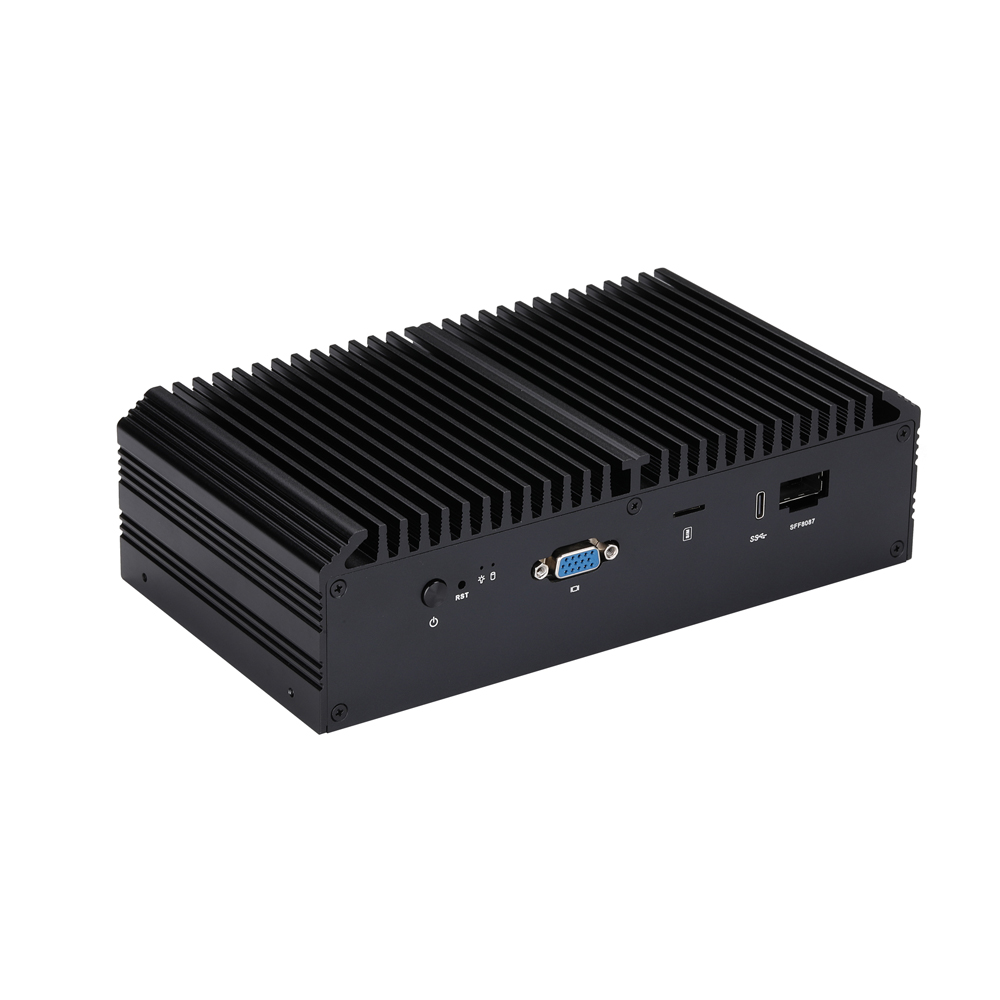

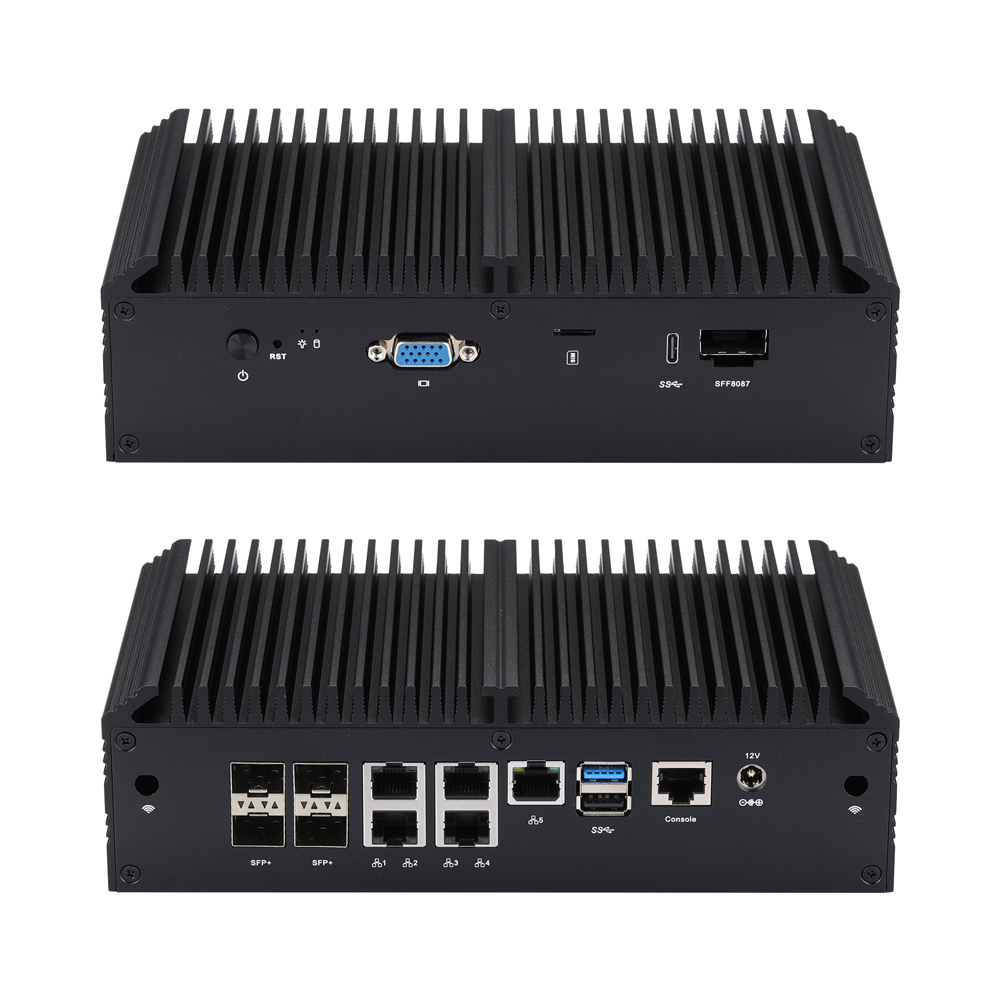

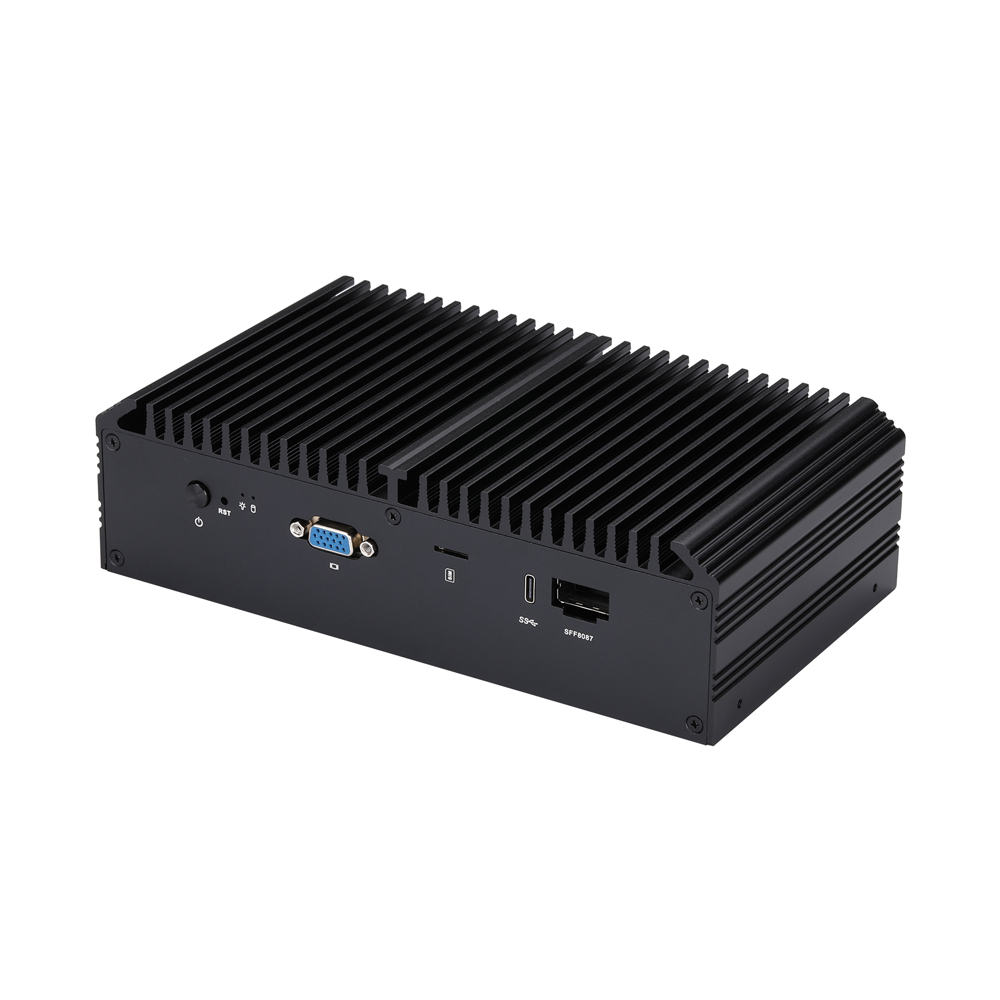

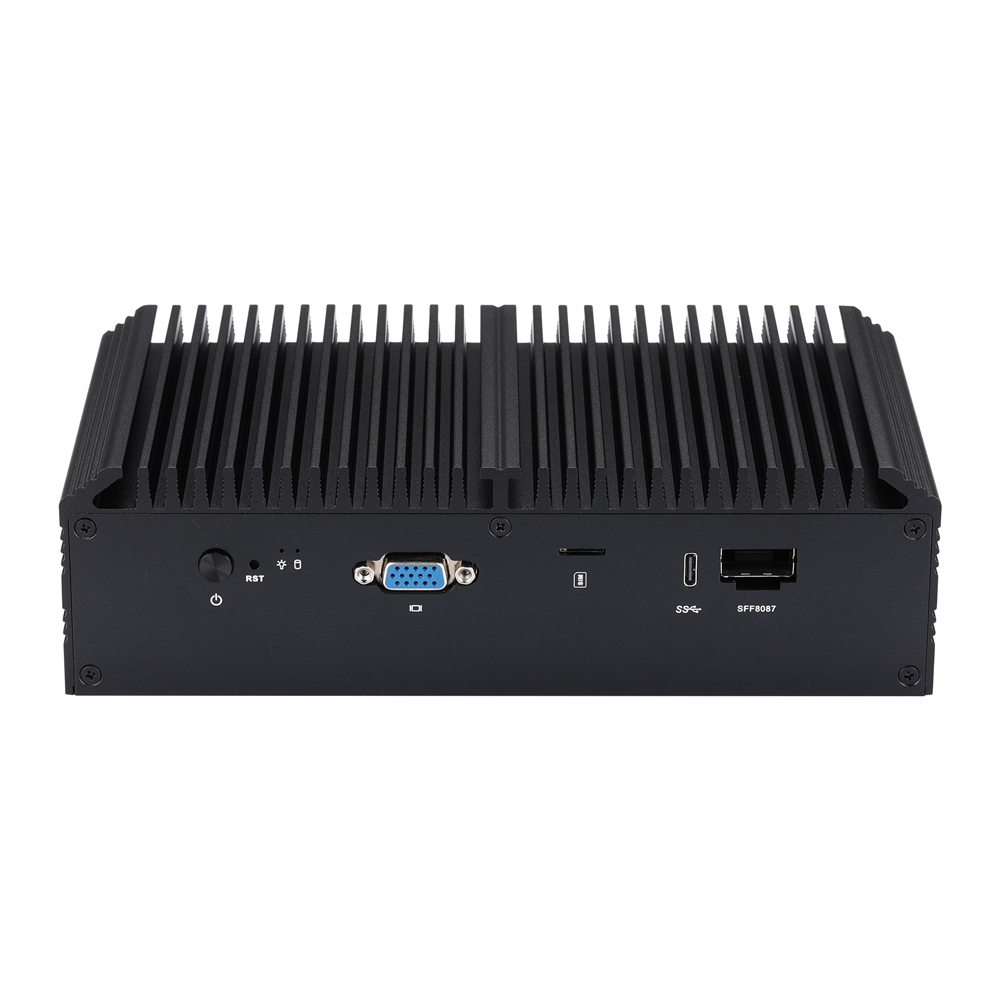

| 正面接口 | |
| 电源按钮 | 1 × 电源按钮，1 × 复位按钮 |
| 指示灯 | 1 × 电源指示灯，1 × 硬盘指示灯 |
| VGA | 1 × DB15 |
| SIM卡槽 | 1 × Nano SIM卡槽 |
| Type C | 1 × Type C（USB 3.0） |
| Mini SAS | 1 × Mini SAS（SFF8087） |

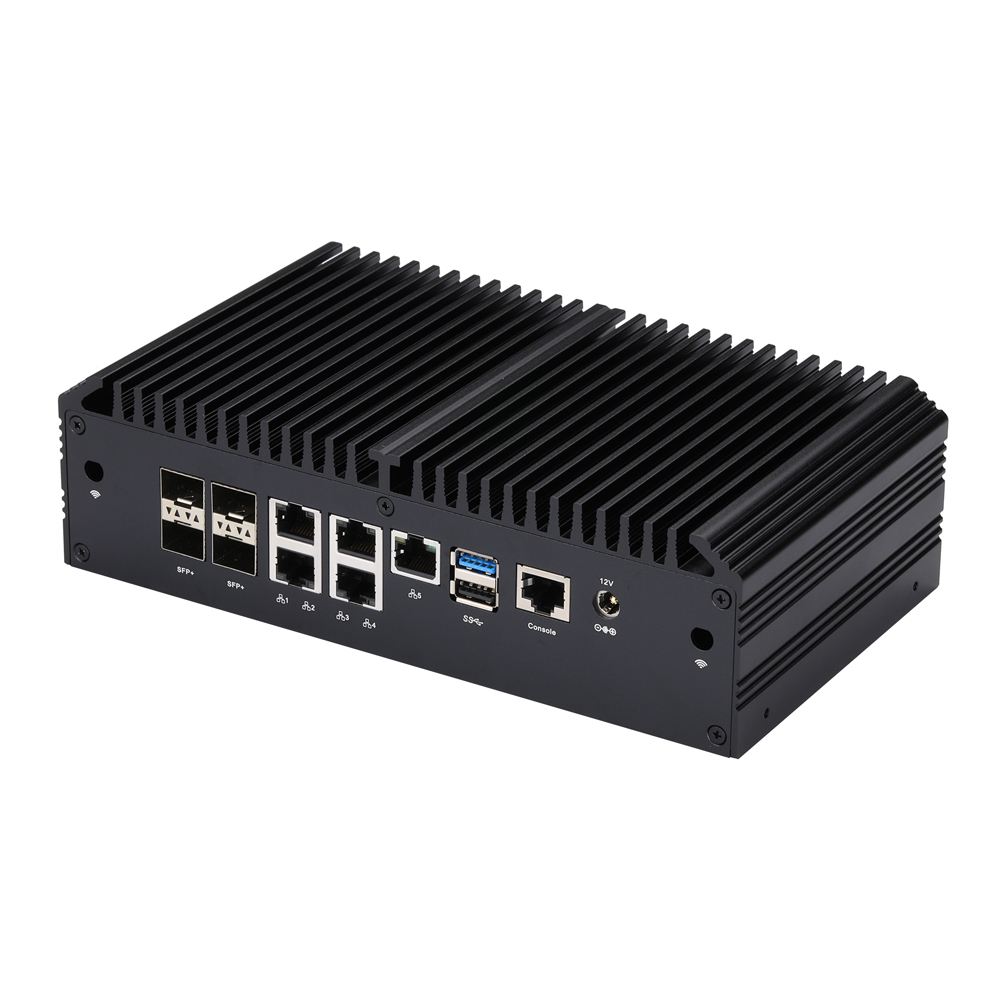

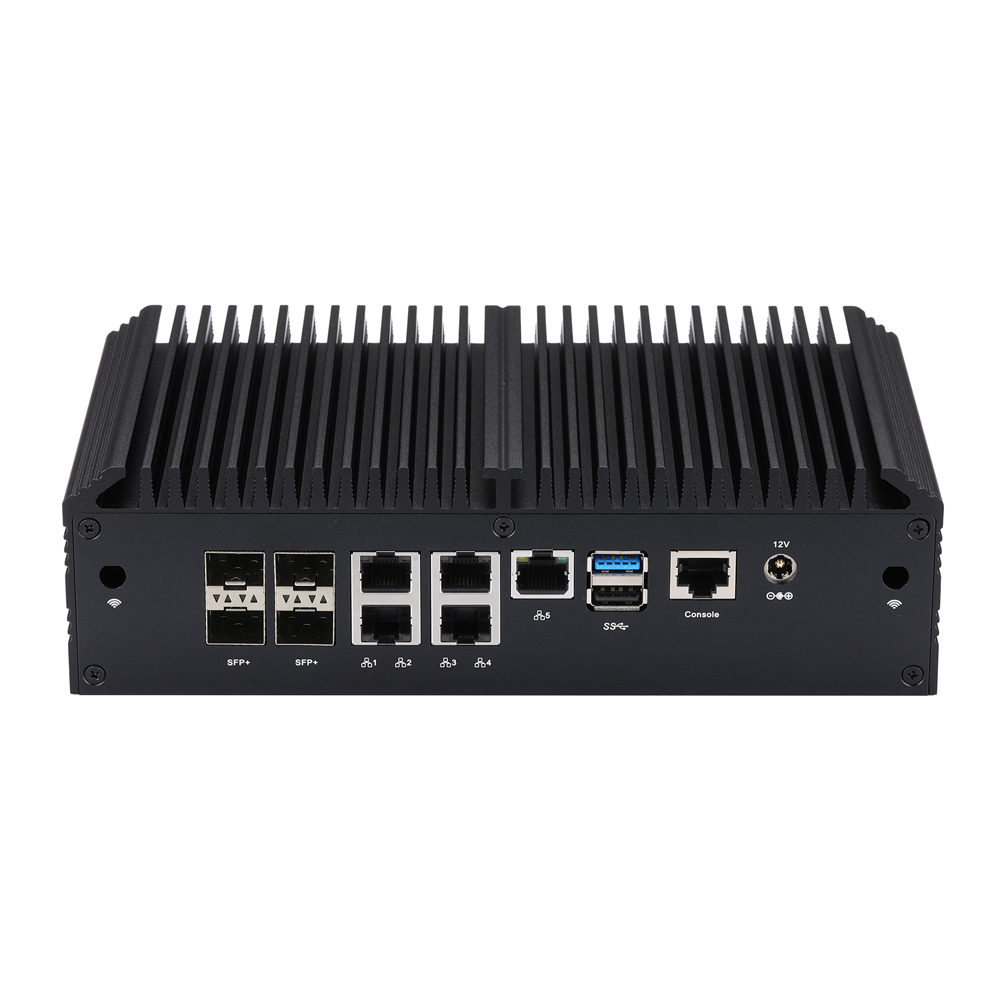

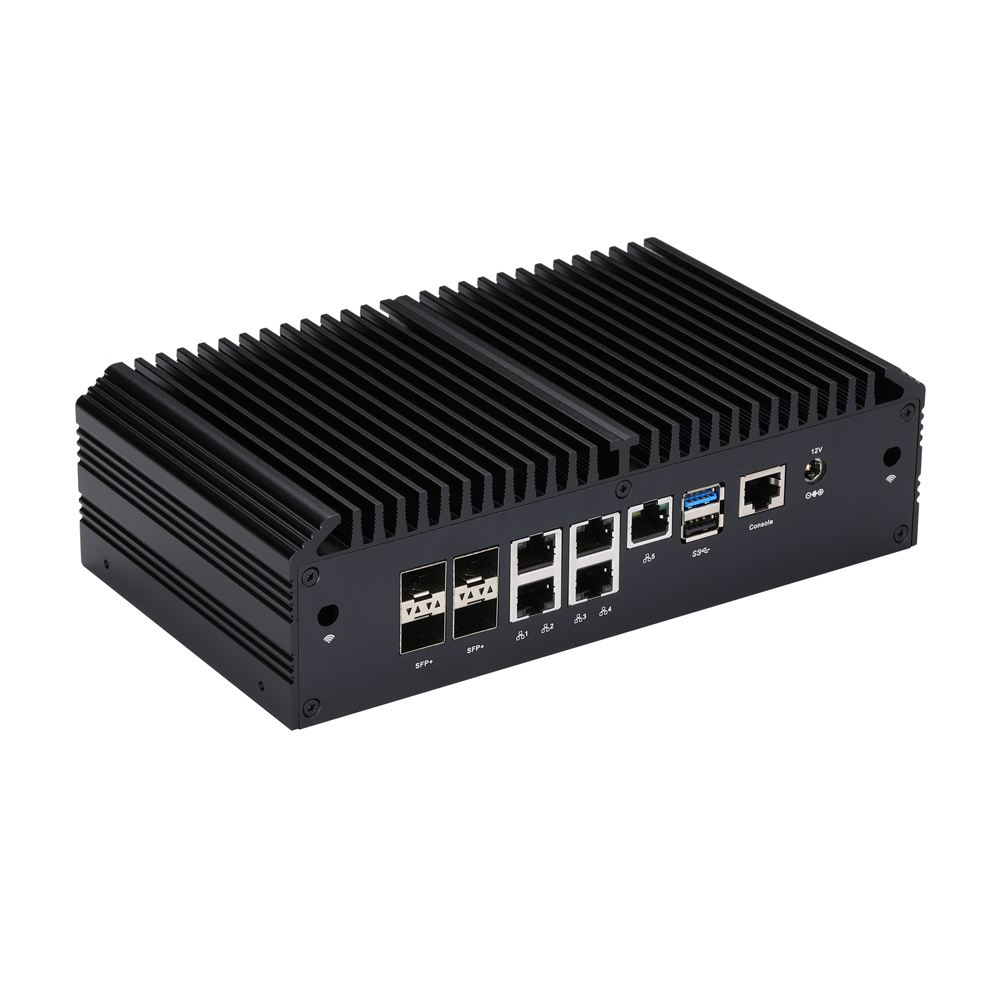

| 背部接口 | |
| 电源输入接口 | 1 × 电源输入接口 |
| 串口 | 1 × RS-232 接口（RJ-45） |
| USB | 1 × USB 3.0，1 × USB 2.0 |
| 网络接口 | 5 × 英特尔I225-V/I226-V 2.5G网卡 |
| SFP+ | 4 × 10G SFP+ |
| 存储 | |
| 类型 | 2 × 2.5英寸笔记本硬盘或固态硬盘 2 × M.2 用于固态硬盘（M key，类型：2280，PCIe 3.0 × 2） |
| 操作系统支持 | |
| 操作系统支持 | Windows 10，Linux |
| 扩展功能 | |
| M.2 | 1 × M.2 用于 4G/5G（B key，类型：3042/3052） |
| M.2 | 2 × M.2 用于固态硬盘（M key，类型：2280，PCIe 3.0 × 2） |
| SIM卡槽 | 0 |
| 来电开机跳线 | 不支持 |
| BIOS清除跳线 | 不支持 |
| GPIO | 不支持 |
| RS-485 | 0 |
| 直流电源输入接口 | 不支持 |
| 电源规格 | |
| 电源适配器 | 12V5A |
| 电源输入接口 | 外径5.5mm，内径2.5mm |
| 工作环境 | |
| 工作温度 | 0°C~50°C |
| 储存温度 | -20°C~80°C |
| 环境湿度 | 10%~90% |
| 其它参数 | |
| 材料 | 铝合金 |
| 设备参考尺寸 | 217 × 122 × 62mm |
| 设备参考重量 | 1.41kg |
| 壁挂支持 | 不支持 |
| 包装参考尺寸 | 285 × 260 × 93mm |
| 防盗锁孔 | 不支持 |
| 散热方式 | 无风扇被动散热 |
包装清单
| 序号 | 类别 | 数量 | 标记 |
| 1 | 工控迷你整机 | 1台 | |
| 2 | 硅胶垫 | 4颗 | |
| 3 | 背挂VESA支架 | 1个 | |
| 4 | VESA螺丝 | 1套 | |
| 5 | 电源适配器 | 1个 | |
| 6 | AC电源线 | 1条 | |
| 7 | 硬盘螺丝 | 1套 | |
| 8 | 硬盘线 | 1根 | |
| 9 | 天线棒 | 0 |
订购和规格选型
快速订购编码: Q20332G9-S10
| 订购编码 | 机箱 | 处理器代号 | 处理器类型 | 处理器编号 | 处理器核心数 | 处理器线程数 | 处理器基本频率 | 处理器最大睿频 | 处理器缓存 | 处理器显卡 | 处理器基本功耗 |
Q20311G9 Q20311S9 | S10 | Denverton | 凌动 | C3338R | 2 | 2 | 1.80Ghz | 2.20Ghz | 4M | 10.5W | |
Q20321G9 Q20321S9 | S10 | Denverton | 凌动 | C3558R | 4 | 4 | 2.40Ghz | 8M | 17W | ||
Q20322G9 Q20322S9 | S10 | Denverton | 凌动 | C3558 | 4 | 4 | 2.20Ghz | 8M | 16W | ||
Q20331G9 Q20331S9 | S10 | Denverton | 凌动 | C3758R | 8 | 8 | 2.40Ghz | 16M | 26W | ||
Q20332G9 Q20332S9 | S10 | Denverton | 凌动 | C3758 | 8 | 8 | 2.2Ghz | 16M | 25W | ||
Q20342G9 Q20342S9 | S10 | Denverton | 凌动 | C3808 | 12 | 12 | 2.00Ghz | 12M | 25W | ||
Q20352G9 Q20352S9 | S10 | Denverton | 凌动 | C3908 | 16 | 16 | 2.00Ghz | 16M | 31W |
功能差异
| 订购编码 | 内存通道 | SFP+ 10G | SFP 1G (2.5G) | M.2 M Key (PCIe 3.0 × 2) | M.2 M Key (PCIe 3.0 × 1) | RJ-45 | VGA | SATA 3.0 | 5G | Mini SAS | USB 3.0 | Type C |
Q20311G9 Q20311S9 | 1 | - | 4 | - | 2 | 5 | 1 | 1 | 1 | - | USB2.0 | USB2.0 |
Q20321G9 Q20321S9 | 2 | 2 | 2 | 2 | - | 5 | 1 | 2 | 1 | 1 | 1 | USB3.0 |
Q20322G9 Q20322S9 | 2 | 2 | 2 | 2 | - | 5 | 1 | 1 | 1 | - | USB2.0 | USB2.0 |
Q20331G9 Q20331S9 | 2 | 4 | - | 2 | - | 5 | 1 | 2 | 1 | 1 | 1 | USB3.0 |
Q20332G9 Q20332S9 | 2 | 4 | - | 2 | - | 5 | 1 | 2 | 1 | 1 | 1 | USB3.0 |
Q20342G9 Q20342S9 | 2 | 4 | - | 2 | - | 5 | 1 | 2 | 1 | 1 | 1 | USB3.0 |
Q20352G9 Q20352S9 | 2 | 4 | - | 2 | - | 5 | 1 | 2 | 1 | 1 | 1 | USB3.0 |
可选机箱外形
| 机箱 | 2.5英寸固态硬盘或机械硬盘支持 |
| S10 | 支持 |
| S20 | 支持 |
| 1U11 | 支持 |
定制选项
| 功能 | 描述 |
| USB 2.0 | 4 |
