Q30900X S10 系列工控迷你电脑
- 网卡： 2
- USB： 8
- RS-232： 6
- RS-485： 2
- VGA： 1
- PS/2： 1
- GPIO接口： 1
主要特点
英特尔8代 Whiskey Lake-U 处理器
英特尔8代 Coffee Lake-U 处理器
英特尔10代 Comet lake-U 处理器
1 × Display Port, 1 × HDMI, 1 × VGA
4 × USB 3.0, 4 × USB 2.0
2 × M.2, 1 × Mini PCIe, 1 × SATA 3.0
6 × RS-232, 1 × PS/2
2 × 英特尔I225-V/I226-V 2.5G网卡
| 处理器规格 | |
| 处理器 | 英特尔8代 Whiskey Lake-U 处理器 英特尔8代 Coffee Lake-U 处理器 英特尔10代 Comet lake-U 处理器 |
| 处理器基础功耗 | 由处理器决定 |
| 内存 | 1 × DDR4 笔记本内存插槽 （最大支持32G，2133/2400MHz） |
| 芯片组 | 由处理器决定 |
| 图形控制器 | 由处理器决定 |
| 网络控制器 | 2 × 英特尔I225-V/I226-V 2.5G网卡 |
| 音频控制器 | 瑞昱高清音频 |
| 看门狗 | 支持 |

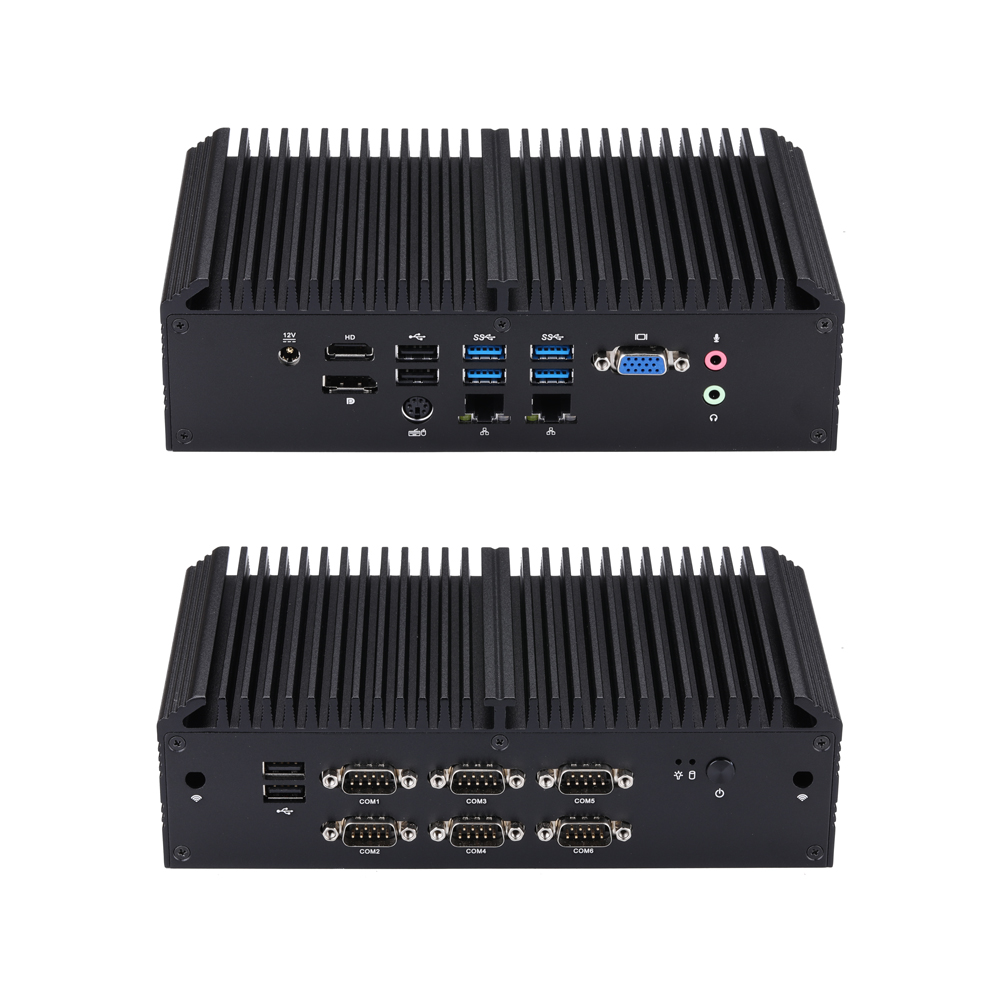

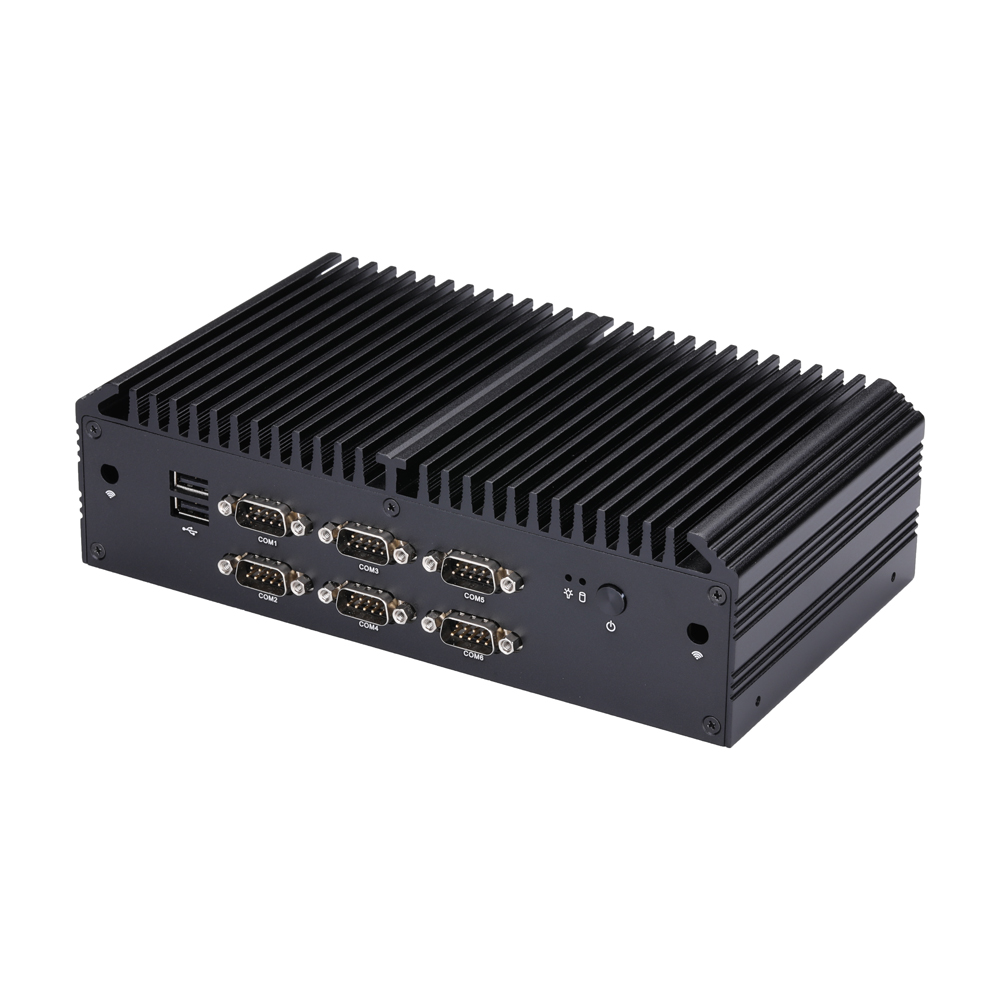

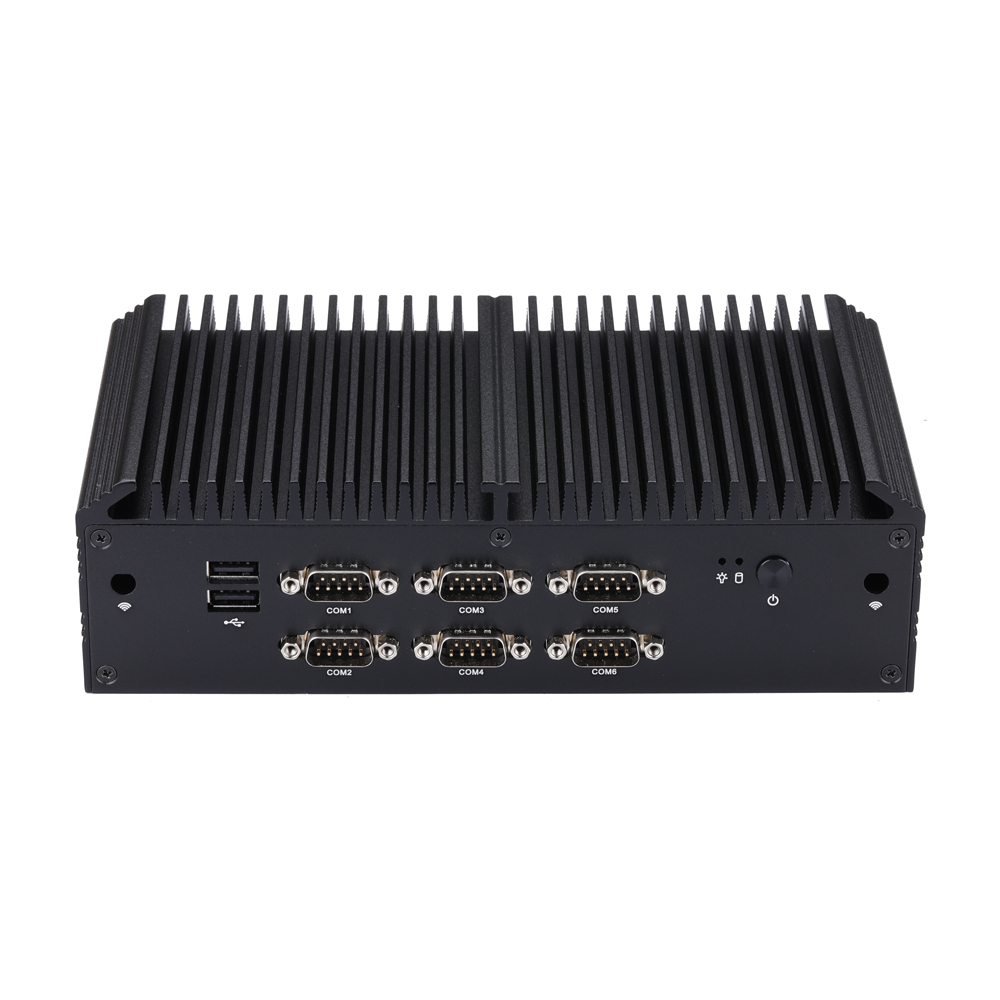

| 正面接口 | |
| 电源按钮 | 1 × 电源按钮 |
| 指示灯 | 1 × 电源指示灯，1 × 硬盘指示灯 |
| USB | 2 × USB 2.0（5405U不支持） |
| 串口 | 6 × RS-232 接口（COM1/2 可设置为RS-485，可设置为支持 5V/12V） |

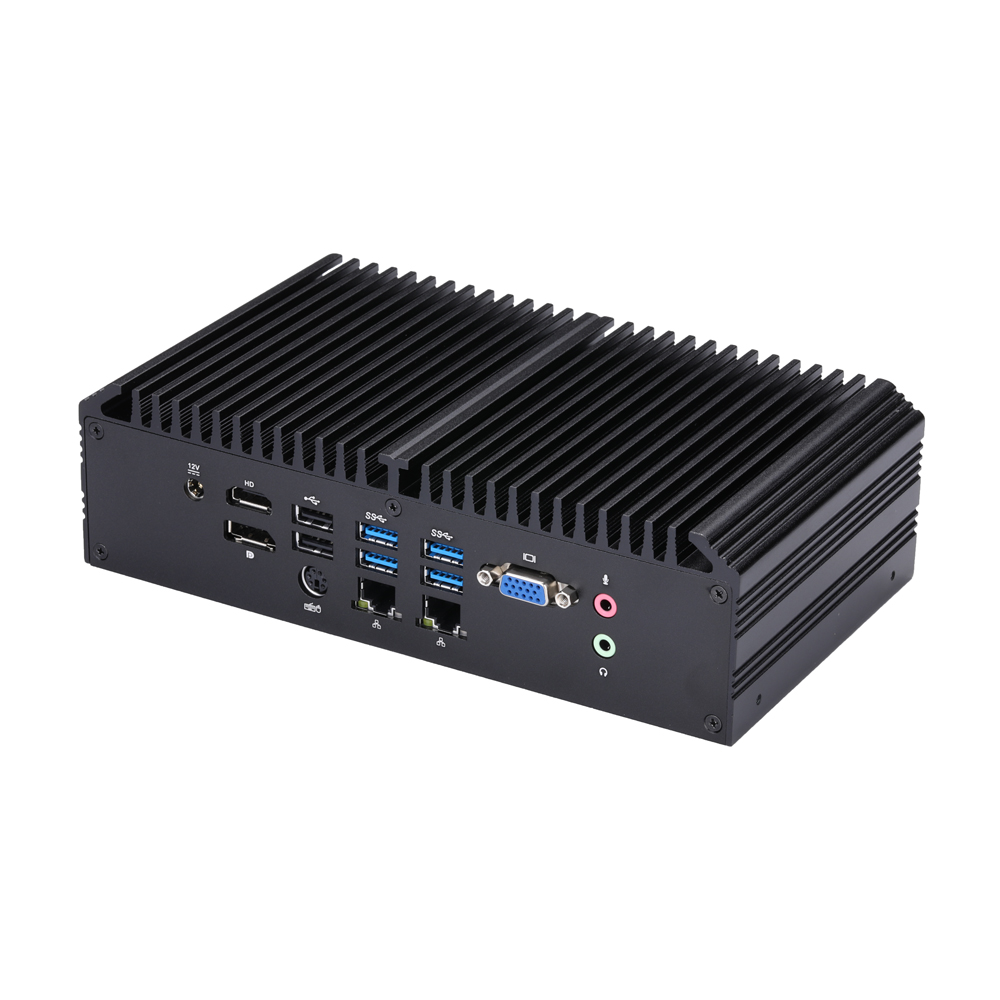

| 背部接口 | |
| 电源输入接口 | 1 × 电源输入接口 |
| 显示输出 | 1 × Display Port，1 × HDMI，1 × VGA |
| 网络接口 | 2 × 英特尔I225-V/I226-V 2.5G网卡 |
| USB | 4 × USB 3.0，2 × USB 2.0 |
| 音频接口 | 1 × 麦克风接口，1 × 扬声器接口 |
| PS/2 | 1 × PS/2（鼠标或键盘） |
| 存储 | |
| 类型 | 1 × 2.5英寸笔记本硬盘或固态硬盘 1 × M.2 用于固态硬盘（M key，类型：2280） |
| 操作系统支持 | |
| 操作系统支持 | Windows 10，Linux |
| 扩展功能 | |
| Mini PCIe | 1 × Mini PCIe 全高规格用于 4G，半高规格用于 Wi-Fi |
| M.2 | 1 × M.2 用于固态硬盘（M key，类型：2280） 1 × M.2 用于 Wi-Fi（E key，类型：2230） |
| SIM卡槽 | 1 |
| 来电开机跳线 | 支持，1 × 3Pin，间距：2.0mm |
| BIOS清除跳线 | 支持，1 × 3Pin，间距：2.0mm |
| GPIO | 1，2 × 5Pin，间距：2.0mm |
| RS-485 | 2 |
| 直流电源输入接口 | 不支持 |
| 电源规格 | |
| 电源适配器 | 12V3A |
| 电源输入接口 | 外径5.5mm，内径2.5mm |
| 工作环境 | |
| 工作温度 | 0°C~50°C |
| 储存温度 | -20°C~80°C |
| 环境湿度 | 10%~90% |
| 其它参数 | |
| 材料 | 铝合金 |
| 设备参考尺寸 | 217 × 122 × 62mm |
| 设备参考重量 | 1.44kg |
| 壁挂支持 | VESA挂架支持显示器背装 |
| 包装参考尺寸 | 285 × 260 × 93mm |
| 防盗锁孔 | 不支持 |
| 散热方式 | 无风扇被动散热 |
包装清单
| 序号 | 类别 | 数量 | 标记 |
| 1 | 工控迷你整机 | 1台 | |
| 2 | 硅胶垫 | 4颗 | |
| 3 | 背挂VESA支架 | 1个 | |
| 4 | VESA螺丝 | 1套 | |
| 5 | 电源适配器 | 1个 | |
| 6 | AC电源线 | 1条 | |
| 7 | 硬盘螺丝 | 1套 | |
| 8 | 硬盘线 | 1根 | 由订购机型决定 |
| 9 | 天线棒 | 2 | 由订购配置决定 |
订购和规格选型
快速订购编码: Q1012X-S10
| 订购编码 | 机箱 | 处理器 代号 | 处理器 类型 | 处理器 编号 | 处理器 核心数 | 处理器 线程数 | 处理器 基本频率 | 处理器 最大睿频 | 处理器 缓存 | 处理器 集成显卡 | 处理器 基础功耗 |
Q1012X （Q30912X） | S10 | Whiskey Lake | 赛扬 | 4305U | 2 | 2 | 2.2GHz | / | 2M | Intel UHD Graphics | 15W |
Q1020X （Q30921X） | S10 | Whiskey Lake | 奔腾 | 5405U | 2 | 4 | 2.3GHz | / | 2M | Intel UHD Graphics | 15W |
Q1030X （Q30931X） | S10 | Whiskey Lake | 酷睿 i3 | 8145U | 2 | 4 | 2.1GHz | 3.9GHz | 4M | Intel UHD Graphics | 15W |
Q1051X （Q30951X） | S10 | Whiskey Lake | 酷睿 i5 | 8265U | 4 | 8 | 1.6GHz | 3.9GHz | 6M | Intel UHD Graphics | 15W |
Q1070X （Q30971X） | S10 | Whiskey Lake | 酷睿 i7 | 8565U | 4 | 8 | 1.8GHz | 4.6GHz | 8M | Intel UHD Graphics | 15W |
Q1052X （Q30952X） | S10 | Coffee Lake | 酷睿 i5 | 8260U | 4 | 8 | 1.6GHz | 3.9GHz | 6M | Intel UHD Graphics 620 | 15W |
Q1015X （Q31011X） | S10 | Comet Lake | 赛扬 | 5205U | 2 | 2 | 1.9GHz | / | 2M | Intel UHD Graphics | 15W |
Q1016X （Q31012X) | S10 | Comet Lake | 赛扬 | 5305U | 2 | 2 | 2.3GHz | / | 2M | Intel UHD Graphics | 15W |
Q1025X （Q31021X） | S10 | Comet Lake | 奔腾 | 6405U | 2 | 4 | 2.4GHz | / | 2M | Intel UHD Graphics | 15W |
Q1035X （Q31031X） | S10 | Comet Lake | 酷睿 i3 | 10110U | 2 | 4 | 2.1GHz | 4.1GHz | 4M | Intel UHD Graphics | 15W |
Q1055X （Q31051X） | S10 | Comet Lake | 酷睿 i5 | 10210U | 4 | 8 | 1.6GHz | 4.2GHz | 6M | Intel UHD Graphics | 15W |
Q1075X （Q31071X） | S10 | Comet Lake | 酷睿 i7 | 10610U | 4 | 8 | 1.8GHz | 4.9GHz | 8M | Intel UHD Graphics | 15W |
Q1076X （Q31072X） | S10 | Comet Lake | 酷睿 i7 | 10810U | 6 | 12 | 1.1GHz | 4.9GHz | 12M | Intel UHD Graphics | 15W |
Q1077X （Q31073X） | S10 | Comet Lake | 酷睿 i7 | 10710U | 6 | 12 | 1.1GHz | 4.7GHz | 12M | Intel UHD Graphics | 15W |
可选机箱外形
| 机箱 | 2.5英寸固态硬盘或机械硬盘支持 |
| S10 | 支持 |
| S20 | 支持 |
定制选项
| 功能 | 描述 |
| GPIO | 1 |
| RS-485 | 2 |
