Q10100X S04 系列工控迷你电脑
- 网卡数： 2
- USB： 8
- RS-232： 6
- RS-485： 0
- VGA： 1
- PS/2： 2
- GPIO接口： 1
主要特点
英特尔Bay Trail 处理器
1 × VGA，1 × HDMI，7 × RS-232 接口
1 × USB 3.0，7 × USB 2.0，1 × SATA 3.0
1 × Mini PCIe，1 × mSATA
2 × 瑞昱千兆网卡
| 处理器规格 | |
| 处理器 | 英特尔Bay Trail 处理器 |
| 处理器基础功耗 | 由处理器决定 |
| 内存 | 1 × DDR3L 笔记本内存插槽 （最大支持8G，1333/1600MHz） |
| 芯片组 | 由处理器决定 |
| 图形控制器 | 由处理器决定 |
| 网络控制器 | 2 × 瑞昱千兆网卡 |
| 音频控制器 | 瑞昱高清音频 |
| 看门狗 | 支持 |

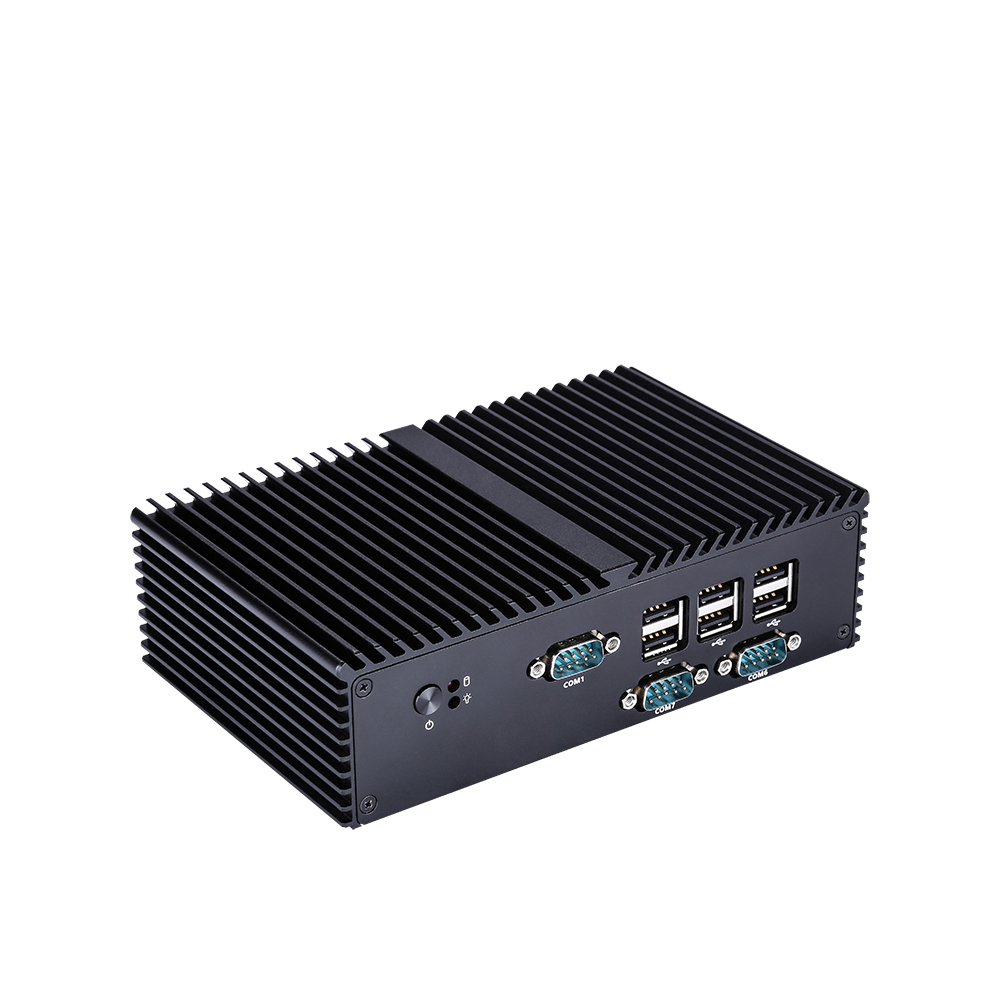

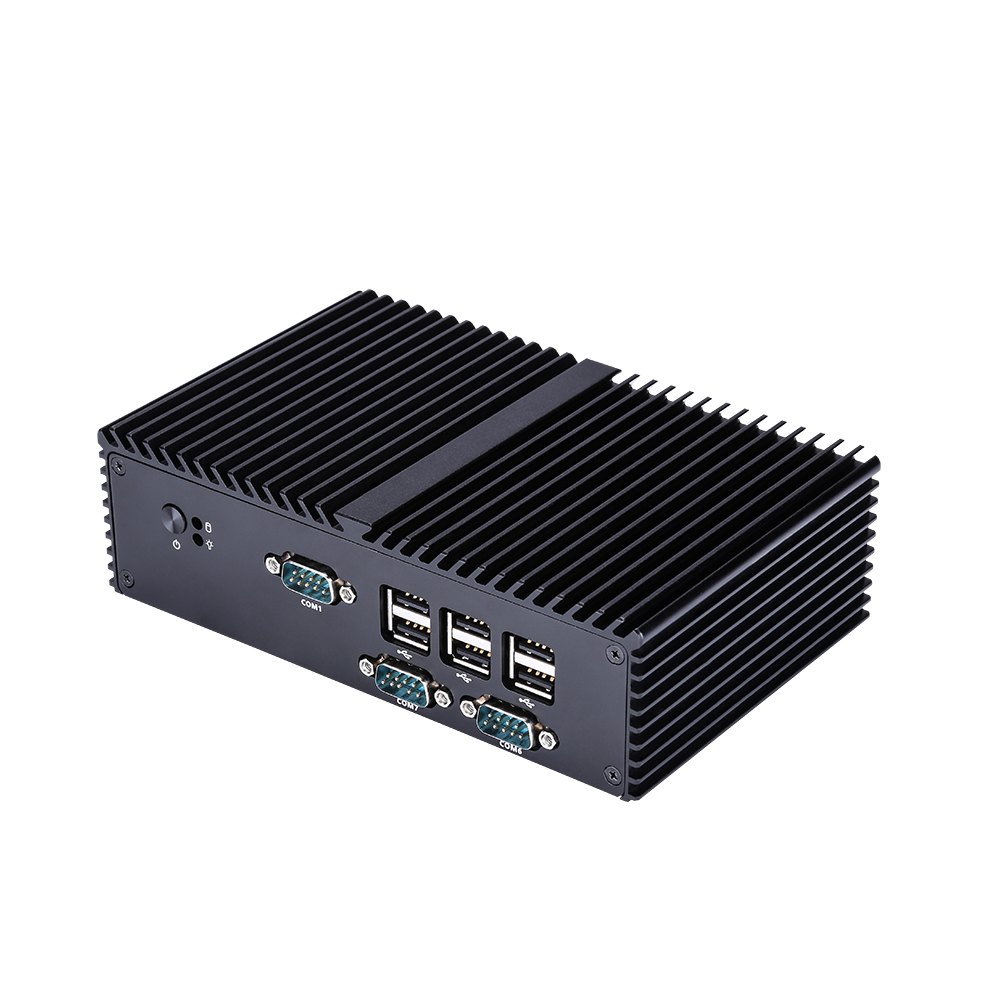

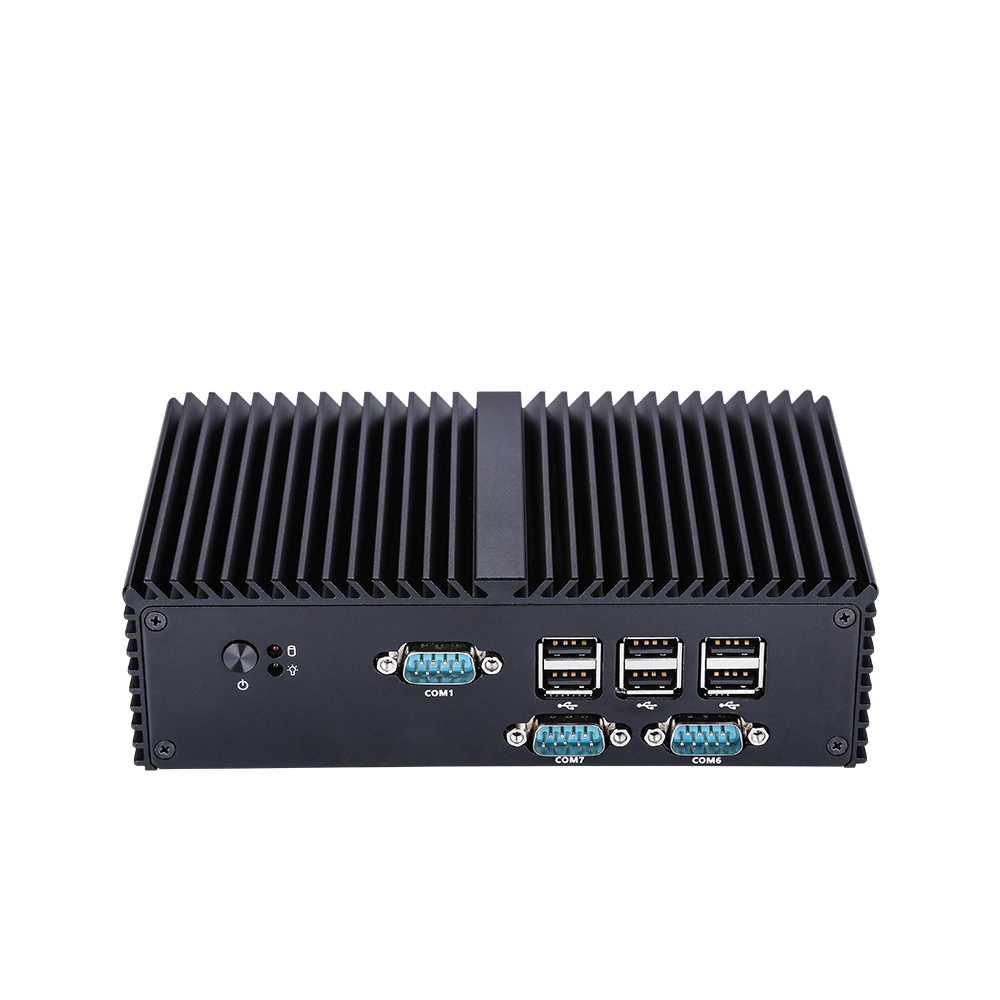

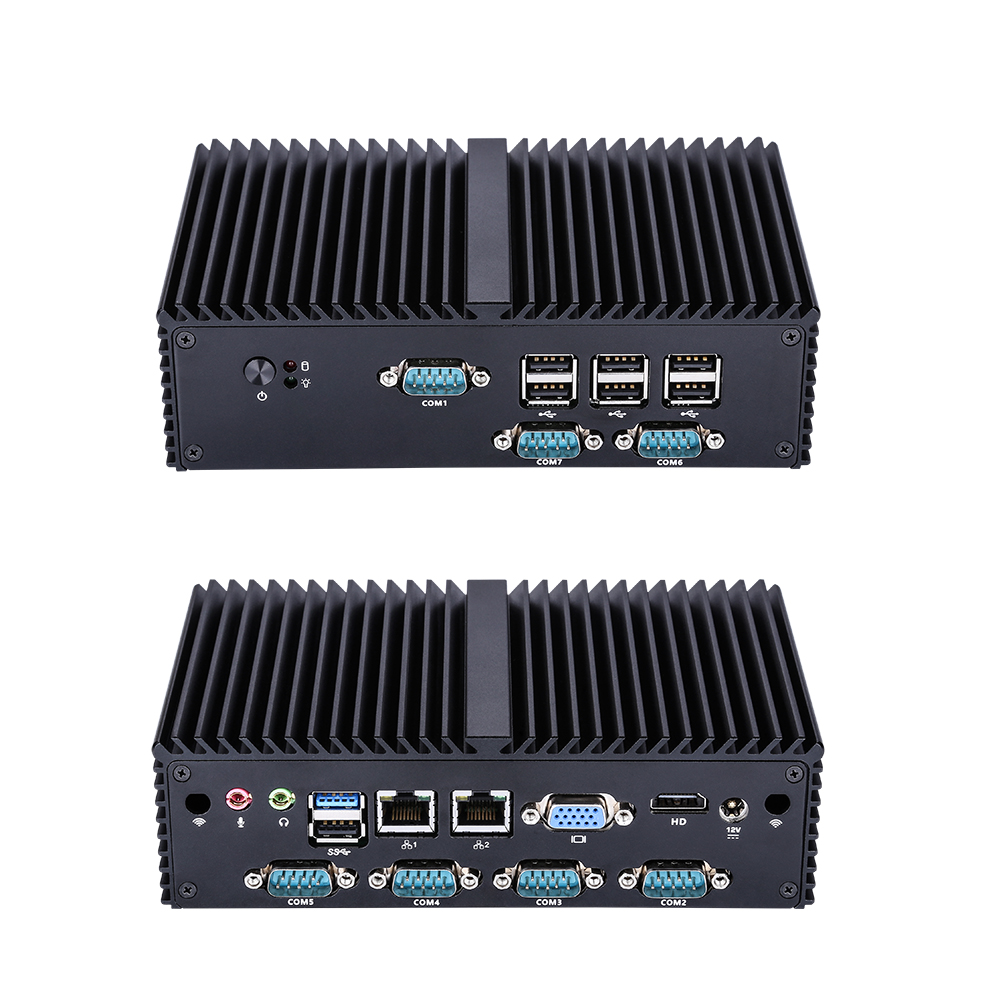

| 正面接口 | |
| 电源按钮 | 1 × 电源按钮 |
| 指示灯 | 1 × 电源指示灯，1 × 硬盘指示灯 |
| 串口 | 3 × RS-232 接口（COM1 可设置为支持 5V/12V） |
| USB | 6 × USB 2.0 |

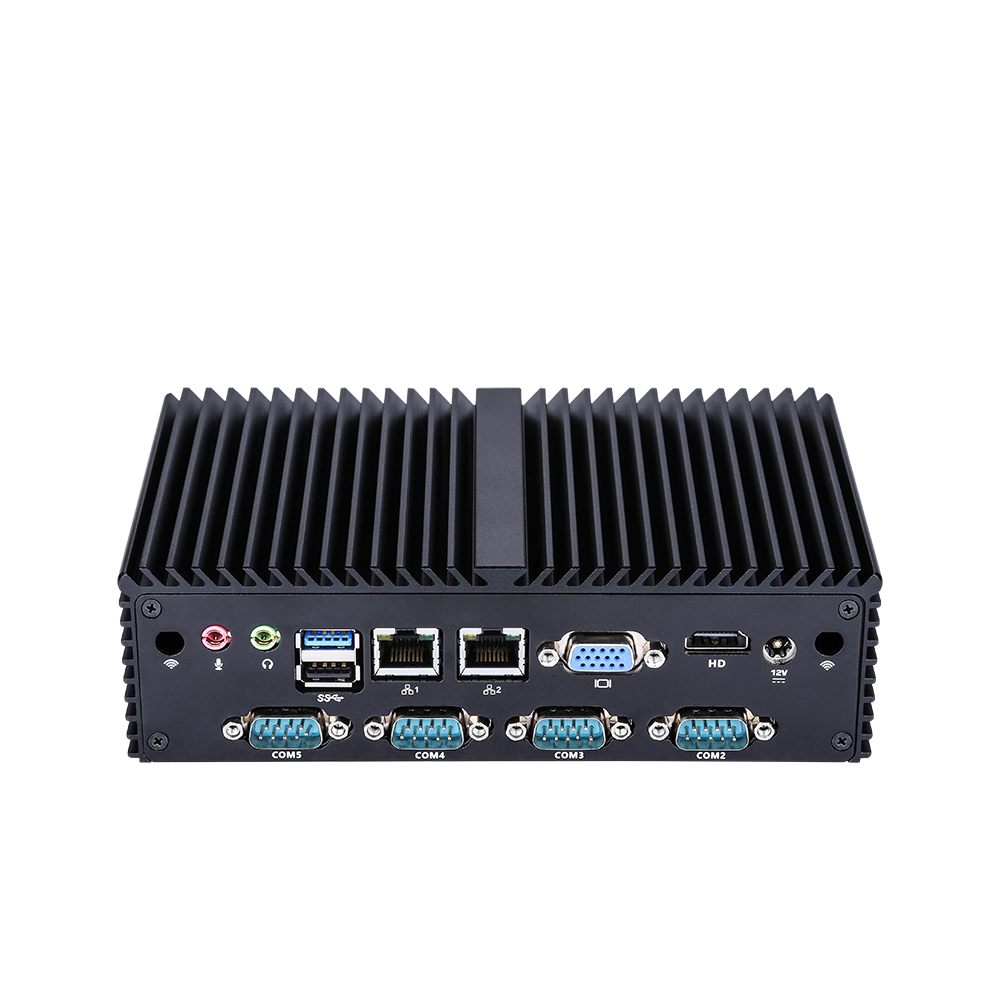

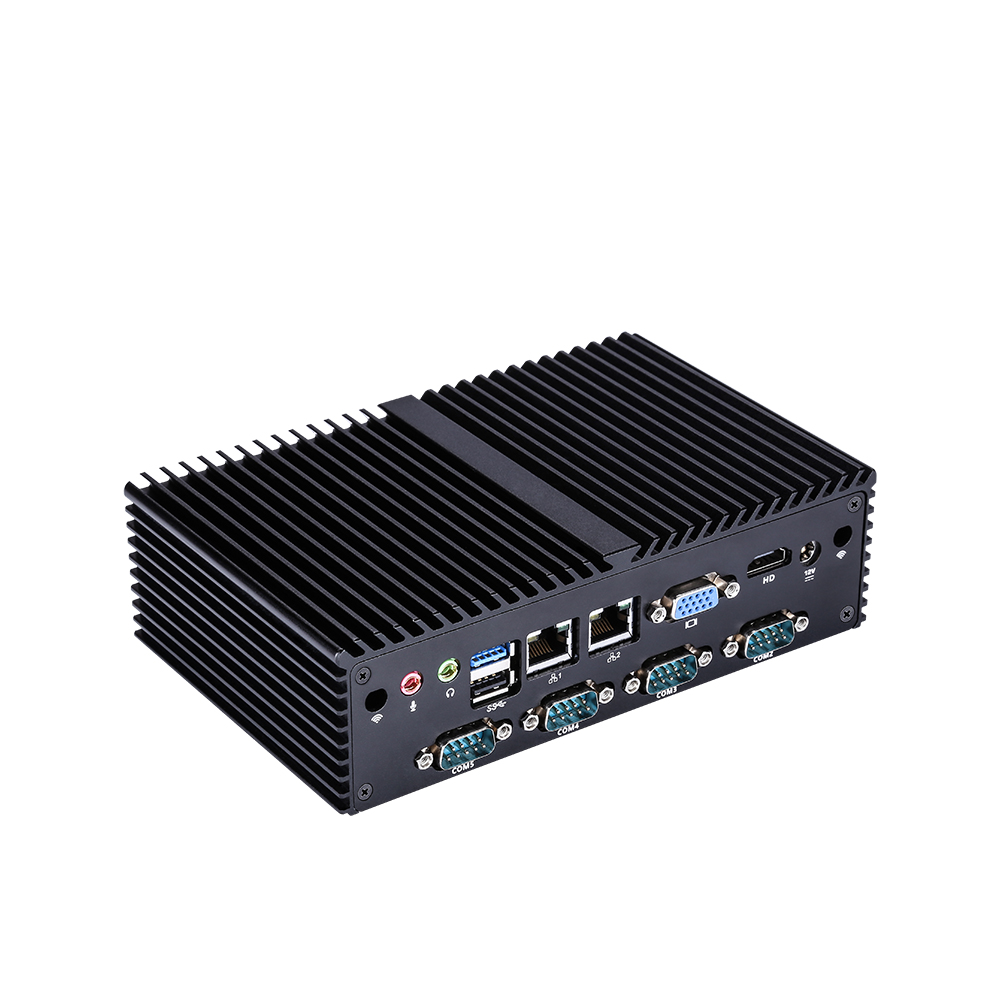

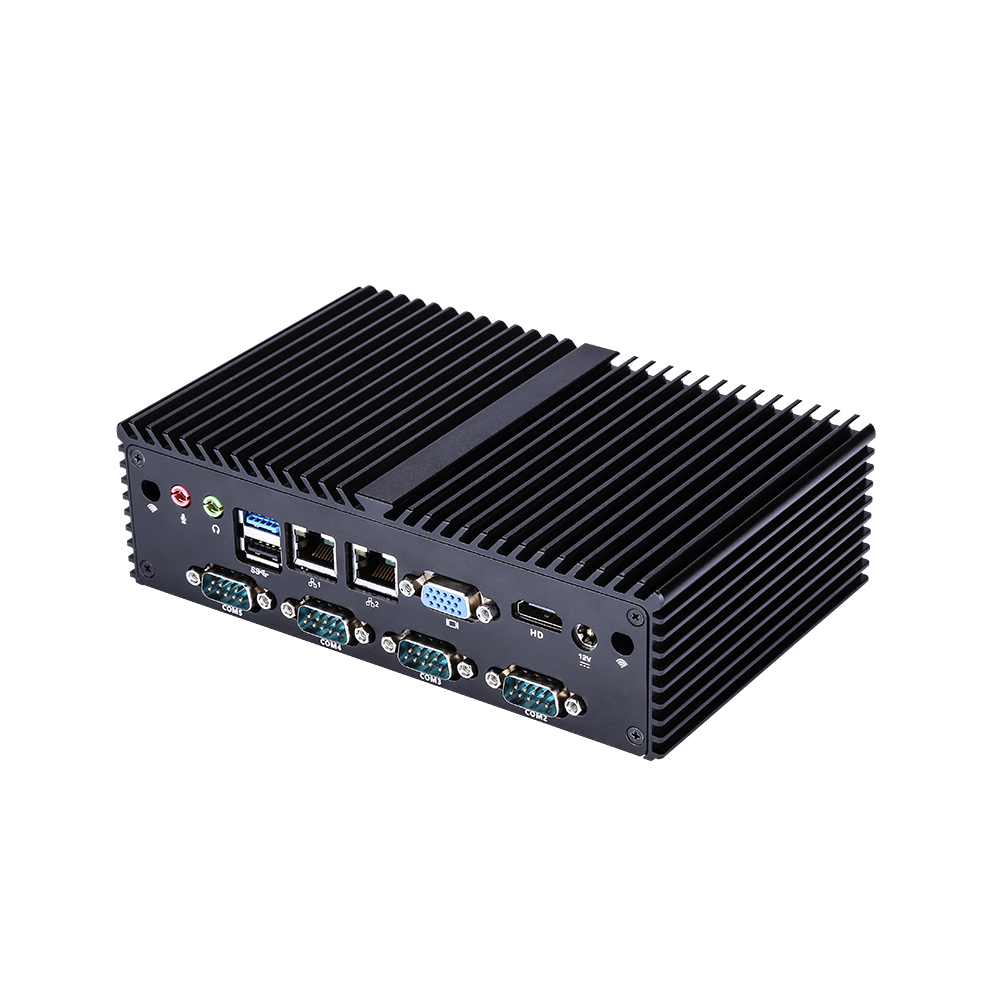

| 背部接口 | |
| 电源输入接口 | 1 × 电源输入接口 |
| 显示输出 | 1 × HDMI，1 × VGA |
| 网络接口 | 2 × 瑞昱千兆网卡 |
| USB | 1 × USB 3.0，1 × USB 2.0 |
| 音频接口 | 1 × 麦克风接口，1 × 扬声器接口 |
| 串口 | 4 × RS-232 接口（COM2/COM3 可设置为支持 5V/12V） |
| 存储 | |
| 类型 | 1 × 2.5英寸笔记本硬盘或固态硬盘 1 × 全高 Mini PCIe 用于 mSATA固态硬盘 |
| 扩展功能 | |
| mSATA | 1 × 全高规格用于固态硬盘 |
| Mini PCIe | 1 × Mini PCIe 全高规格用于 4G，半高规格用于 Wi-Fi |
| SIM卡槽 | 1 |
| 来电开机跳线 | 支持，1 × 3Pin，间距：2.54mm |
| VGA | 0 |
| GPIO | 1，2 × 5Pin，间距：2.0mm |
| 直流电源输入接口 | 不支持 |
| 电源规格 | |
| 电源适配器 | 12V3A |
| 电源输入接口 | 外径5.5mm，内径2.5mm |
| 工作环境 | |
| 工作温度 | 0°C~50°C |
| 储存温度 | -20°C~80°C |
| 环境湿度 | 10%~90% |
| 其它参数 | |
| 材料 | 铝合金 |
| 设备参考尺寸 | 178 × 111 × 52mm |
| 设备参考重量 | 0.88kg |
| 壁挂支持 | VESA挂架支持显示器背装 |
| 包装参考尺寸 | 261 × 218 × 75mm |
| 防盗锁孔 | 不支持 |
| 散热方式 | 无风扇被动散热 |
| 操作系统支持 | |
| 操作系统支持 | Windows 7，Windows 8，Windows 10， Linux |
包装清单
| 序号 | 类别 | 数量 | 标记 |
| 1 | 工控迷你整机 | 1台 | |
| 2 | 硅胶垫 | 4颗 | |
| 3 | 背挂VESA支架 | 1个 | |
| 4 | VESA螺丝 | 1套 | |
| 5 | 电源适配器 | 1个 | |
| 6 | AC电源线 | 1条 | |
| 7 | 硬盘螺丝 | 1套 | |
| 8 | 硬盘线 | 1根 | 由订购机型决定 |
| 9 | 天线棒 | 2 | 由订购配置决定 |
订购和规格选型
快速订购编码:Q190X-S04
| Q180X （Q10111X） | S04 | Bay trail | 赛扬 | J1800 | 2 | 2 | 2.41Ghz | 2.58Ghz | 1M | Intel HD Graphics | 10W |
Q190X （Q10121X） | S04 | Bay trail | 赛扬 | J1900 | 4 | 4 | 2.00Ghz | 2.42Ghz | 2M | Intel HD Graphics | 10W |
Q192X （Q10122X） | S04 | Bay trail | 赛扬 | N2920 | 4 | 4 | 1.86Ghz | 2.0Ghz | 2M | Intel HD Graphics | 7.5W |
Q193X （Q10123X） | S04 | Bay trail | 赛扬 | N2930 | 4 | 4 | 1.83Ghz | 2.16Ghz | 2M | Intel HD Graphics | 7.5W |
Q180XP （Q10111XP） | S04 | Bay trail | 赛扬 | J1800 | 2 | 2 | 2.41Ghz | 2.58Ghz | 1M | Intel HD Graphics | 10W |
Q190XP （Q10121XP） | S04 | Bay trail | 赛扬 | J1900 | 4 | 4 | 2.00Ghz | 2.42Ghz | 2M | Intel HD Graphics | 10W |
Q192XP （Q10122XP） | S04 | Bay trail | 赛扬 | N2920 | 4 | 4 | 1.86Ghz | 2.0Ghz | 2M | Intel HD Graphics | 7.5W |
Q193XP （Q10123XP） | S04 | Bay trail | 赛扬 | N2930 | 4 | 4 | 1.83Ghz | 2.16Ghz | 2M | Intel HD Graphics | 7.5W |
Q180XL （Q10111XL） | S04 | Bay trail | 赛扬 | J1800 | 2 | 2 | 2.41Ghz | 2.58Ghz | 1M | Intel HD Graphics | 10W |
Q190XL （Q10121XL） | S04 | Bay trail | 赛扬 | J1900 | 4 | 4 | 2.00Ghz | 2.42Ghz | 2M | Intel HD Graphics | 10W |
Q192XL （Q10122XL） | S04 | Bay trail | 赛扬 | N2920 | 4 | 4 | 1.86Ghz | 2.0Ghz | 2M | Intel HD Graphics | 7.5W |
Q193XL （Q10123XL） | S04 | Bay trail | 赛扬 | N2930 | 4 | 4 | 1.83Ghz | 2.16Ghz | 2M | Intel HD Graphics | 7.5W |
定制选项
| 功能 | 描述 |
| GPIO | 1 |
| PS/2 | 2 |
| 并口 | 1 |
| USB 2.0 | 1 |
