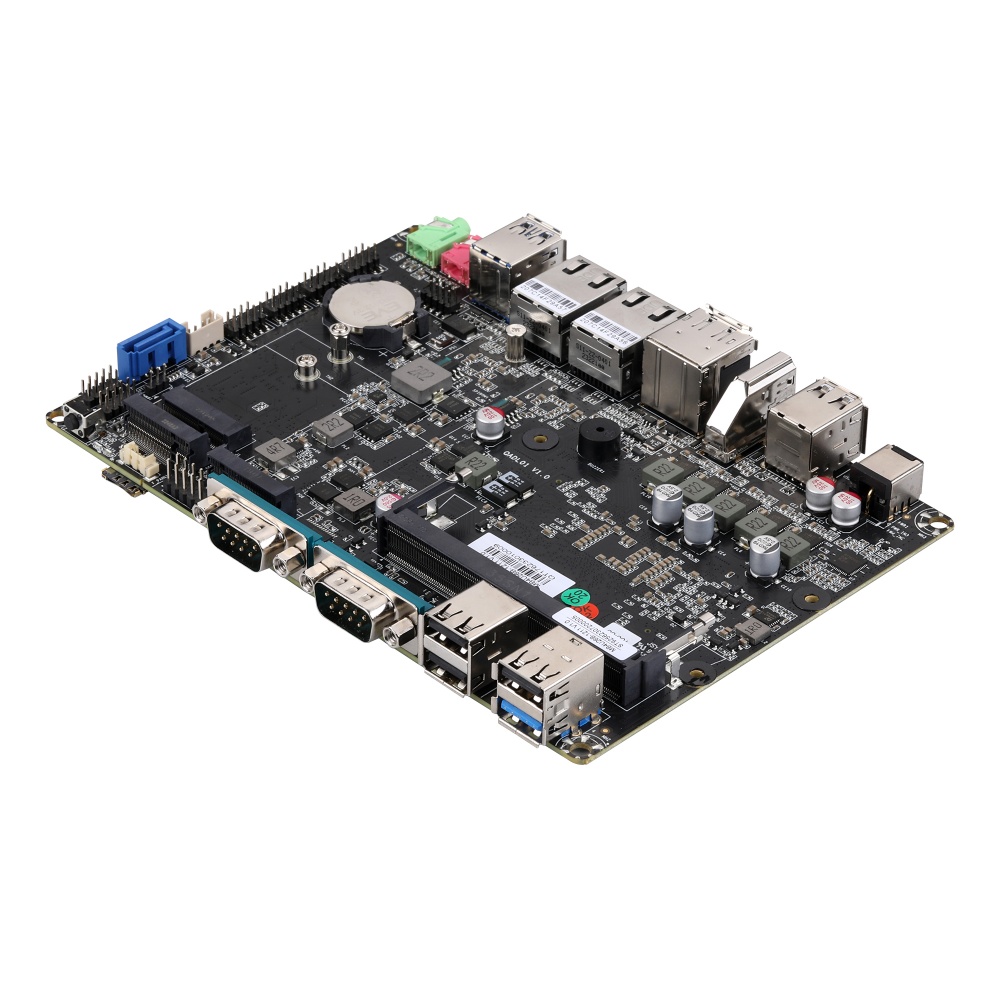

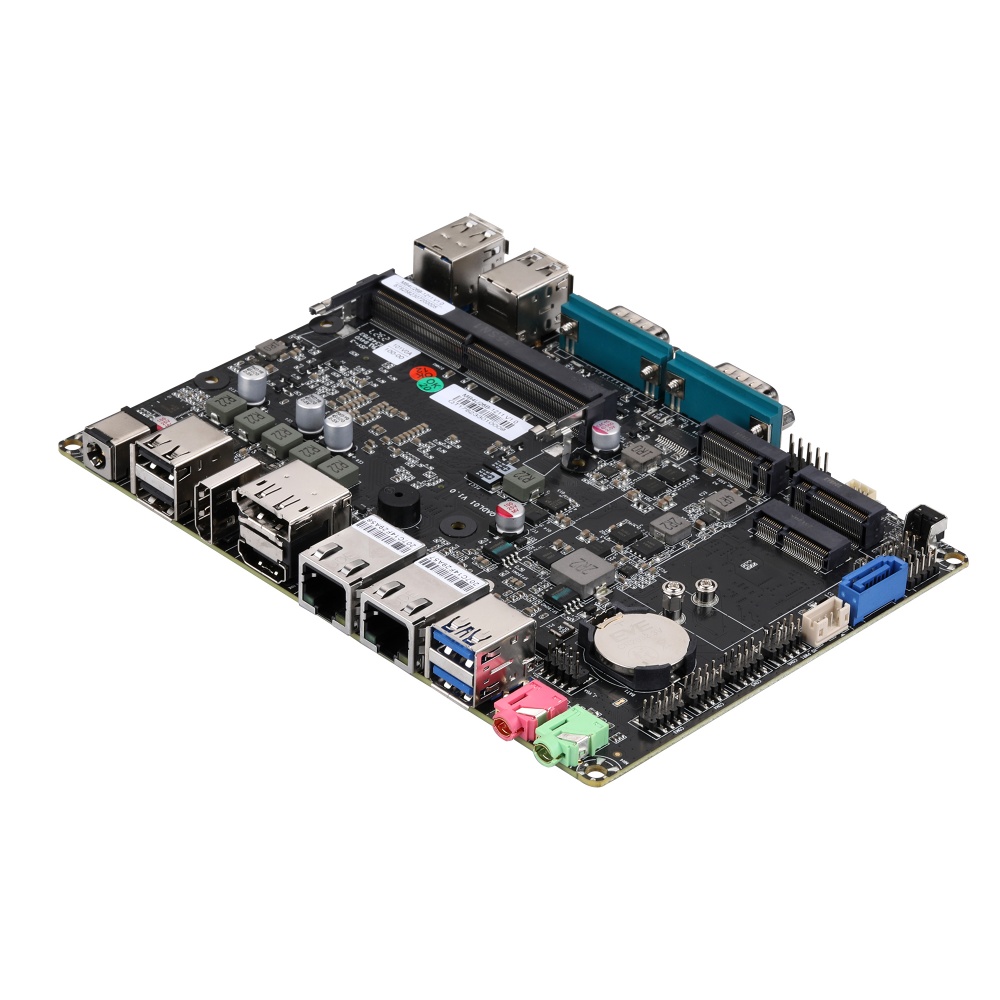

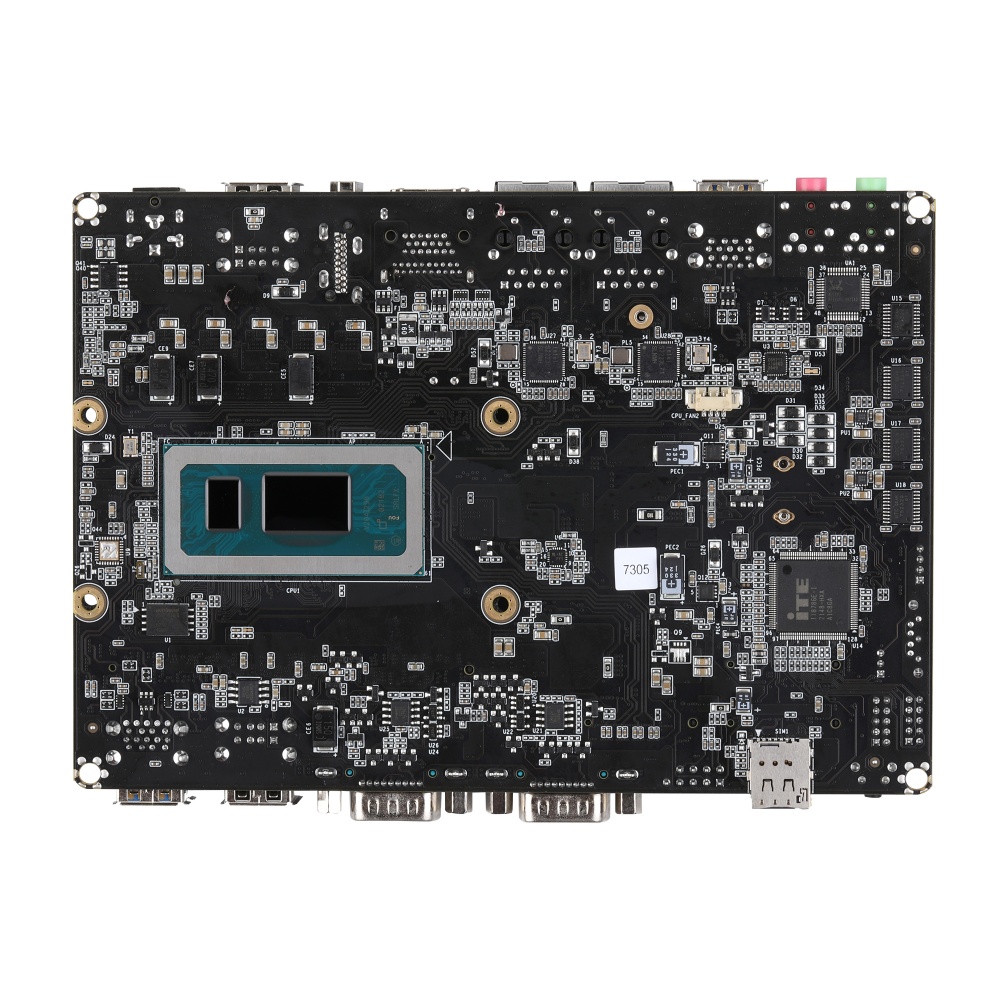

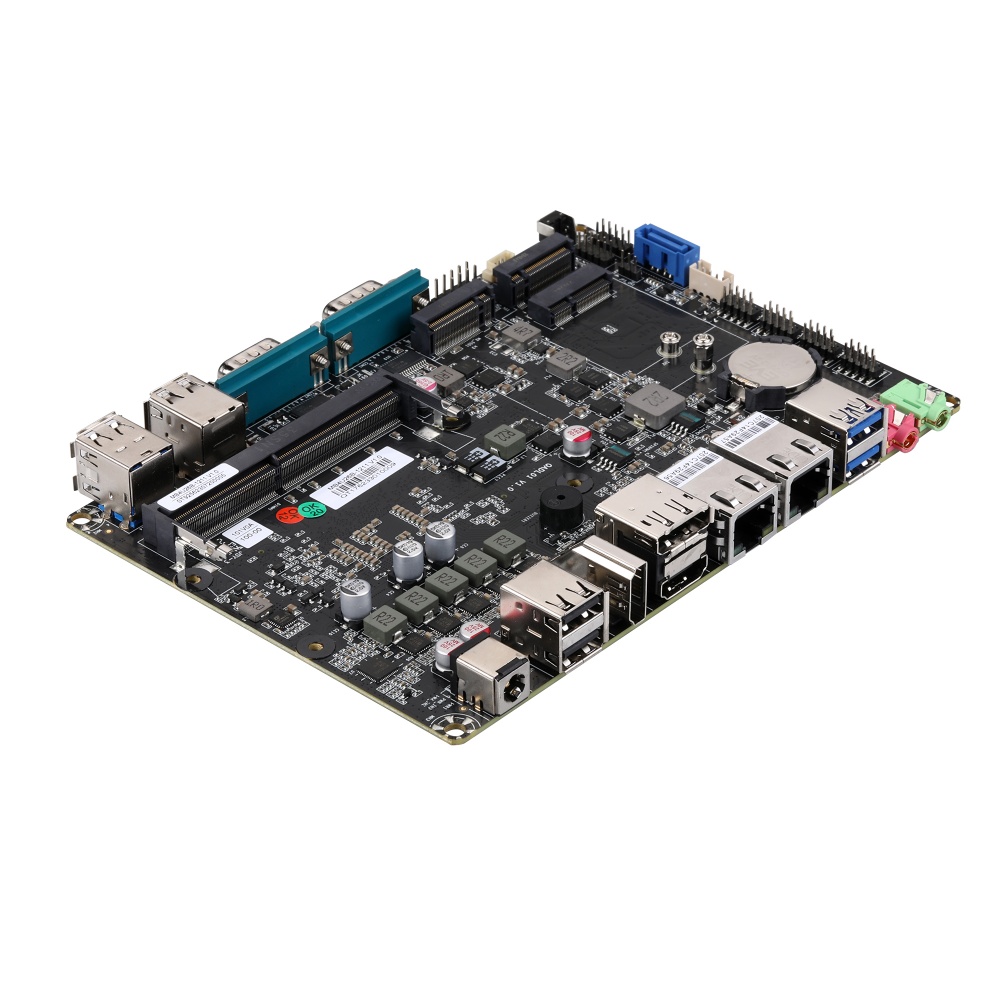

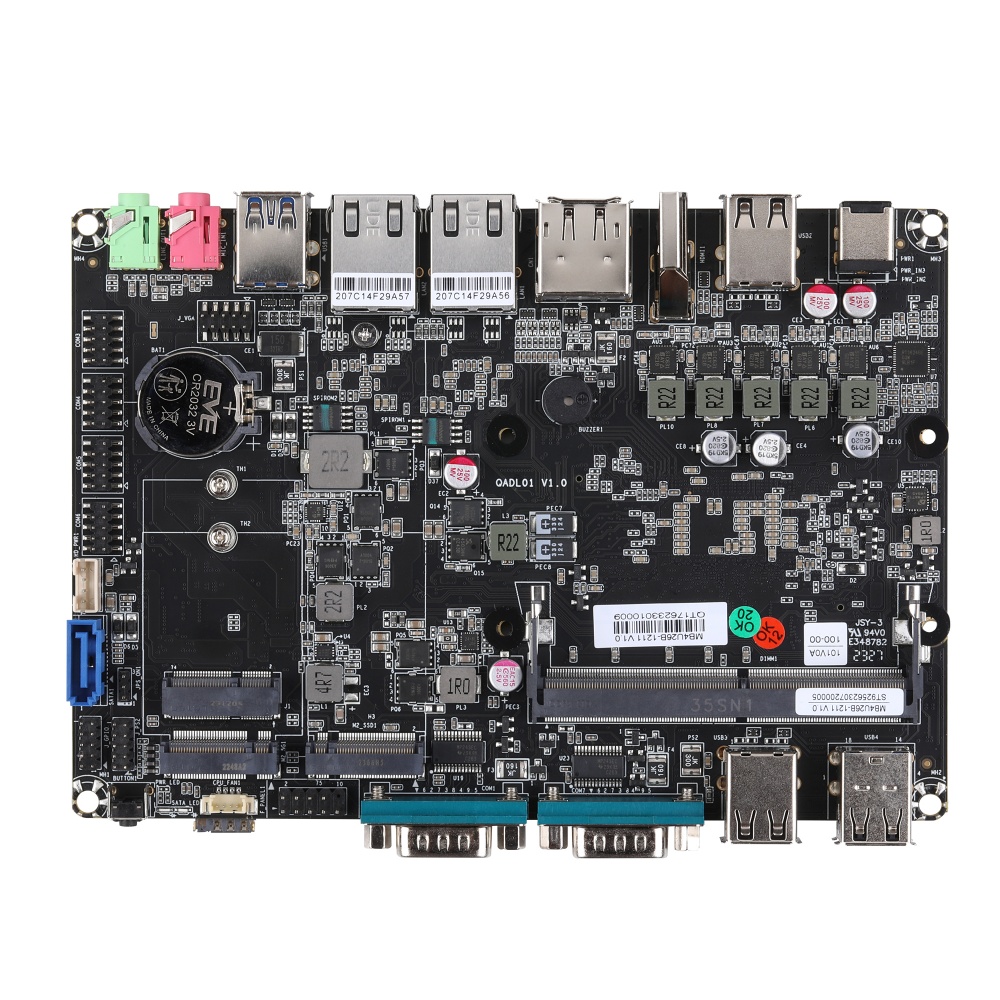

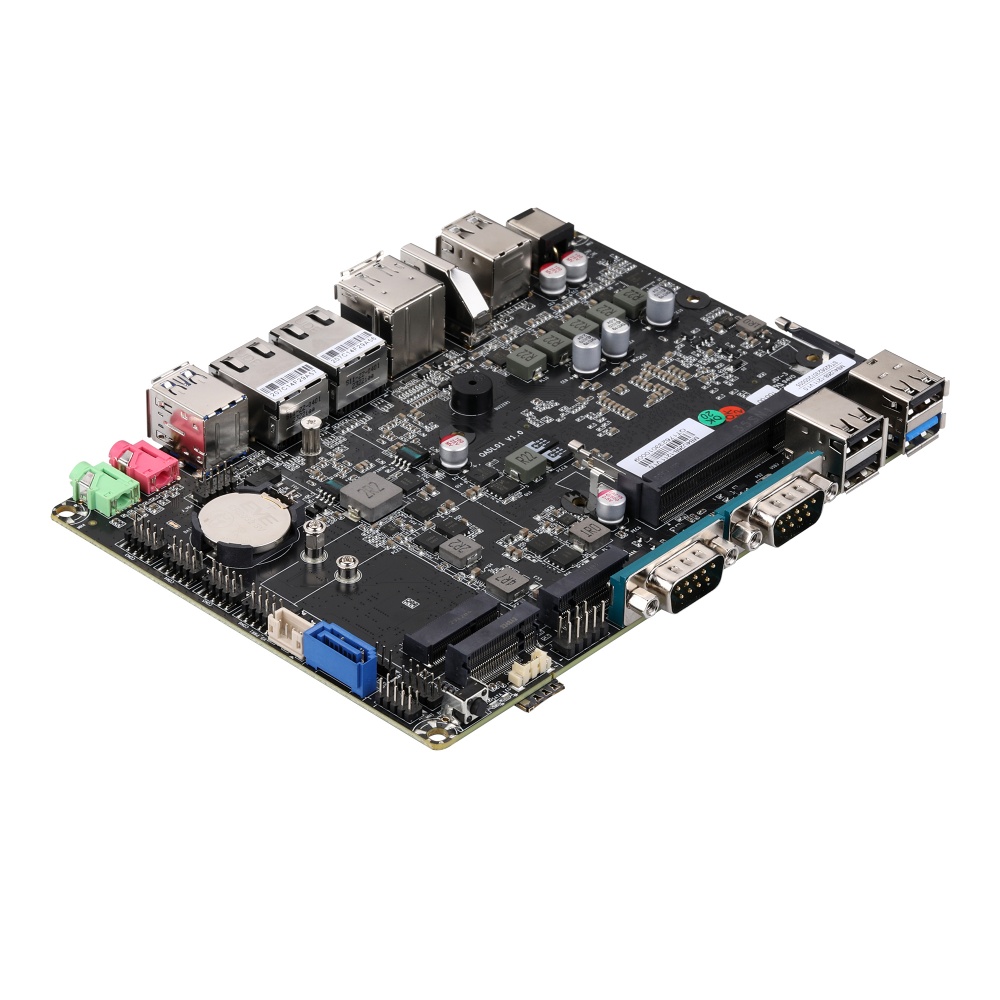

MB4U26B-1200 系列工控主板
主要特点英特尔 12代 Alder Lake–P 处理器英特尔 13代 Raptor Lake–P 处理器1 × Display Port, 2 × HDMI, 1 × VGA (扩展插针)6 × RS-232, 2 × RS-4853 × USB 3.0, 5 × USB 2.0, 1 × SATA 3.01 × Mini-PCIe, 2 × M.22 × 英特尔 I225-V/I226-V 2
主要特点
英特尔 12代 Alder Lake–P 处理器
英特尔 13代 Raptor Lake–P 处理器
1 × Display Port, 2 × HDMI, 1 × VGA (扩展插针)
6 × RS-232, 2 × RS-485
3 × USB 3.0, 5 × USB 2.0, 1 × SATA 3.0
1 × Mini-PCIe, 2 × M.2
2 × 英特尔 I225-V/I226-V 2.5G 网卡
| 处理器规格 | |
| 尺寸 | 165 × 115mm |
| 处理器 | 英特尔 12代 Alder Lake–P 处理器 英特尔 13代 Raptor Lake–P 处理器 |
| 核心数 | 由处理器决定 |
| 主频 | 由处理器决定 |
| 缓存 | 由处理器决定 |
| 芯片组 | 由处理器决定 |
| BIOS | UEFI |
| 扩展功能 | |
| M.2 | 1 × M.2 用于固态硬盘（M key，规格：2280，PCIe 4.0 × 4） |
| M.2 | 1 × M.2 用于 4G/5G（B key，规格：3042/3052） |
| M.2 | 1 × M.2 用于 Wi-Fi（E key，规格：2230） |
| 内存 | |
| 规格 | DDR4 2133MHz SDRAM |
| 最大支持 | 32GB |
| 连接器 | 1 × 笔记本内存插槽 |
| 图形控制器 | |
| 控制器 | 由处理器决定 |
| 显存 | 共享内存 |
| VGA | 1（扩展插针） |
| Display Port | 1 |
| HDMI | 2（支持 HDMI 1.4a） |
| 多显 | 支持 |
| 网卡 | |
| 接口速度 | 100/1000/2500Mbps |
| 控制器 | 2 × 英特尔 I225-V/I226-V 2.5G 网卡 |
| 连接器 | 2 × RJ-45 |
| 音频 | |
| 控制器 | 瑞昱高清音频 |
| SATA | |
| 最大传输速度 | SATA 3.0（6.0Gb/S） |
| 配件 | |
| 配件 | 硬盘线，串口线 |
| 正面接口 | |
| 电源按钮 | 1 × 电源按钮 |
| 指示灯 | 1 × 电源指示灯，1 × 硬盘指示灯 |
| USB | 1 × USB 3.0，3 × USB 2.0 |
| 串口 | 2 × RS-232 接口 |
| 背部接口 | |
| 电源输入接口 | 1 |
| USB | 2 × USB 3.0，2 × USB 2.0 |
| HDMI | 2 |
| Display Port | 1 |
| 网卡 | 2 |
| 音频接口 | 2（麦克风接口，扬声器接口） |
| 内部连接器 | |
| TPM | 1（可定制） |
| VGA扩展插针 | 1，2 × 5Pin，间距：2.0mm |
| 串口 | 4，2 × 5Pin，间距：2.0mm， COM1/2 可设置为 5V/12V |
| RS-485 | COM1/2 可设置为 RS-485 |
| PS/2 | 1，2 × 5Pin，间距：2.0mm |
| SATA | 1，SATA 3.0（6.0Gb/S） |
| SATA 供电连接器 | 1，1 × 4Pin，间距：PH2.0mm |
| 来电开机跳线 | 支持，1 × 3Pin，间距：2.0mm |
| BIOS清除跳线 | 支持，1 × 3Pin，间距：2.0mm |
| GPIO扩展插针 | 1，2 × 5Pin，间距：2.0mm |
| 面板扩展插针 | 1，2 × 5Pin，间距：2.54mm |
| 电源输入插座 | 1，1 × 2Pin，间距：3.5mm，凤凰端子 2Pin（可定制） |
| 看门狗定时器 | |
| 输出 | From Super I/O to Drag RESETCON# |
| 间隔 | 256 Segments,0,1,2,3,,,255 sec/min |
| 电源规格 | |
| 电源输入 | 12V/19V 电源输入接口，外径5.5mm，内径2.5mm |
| 工作环境 | |
| 工作温度 | 0-50 ℃ |
| 操作系统支持 | |
| 操作系统支持 | UEFI Windows 10，UEFI Linux |
包装清单
| 序号 | 类别 | 数量 | 标记 |
| 1 | 主板 | 1片 | |
| 2 | 外接硬盘2合1 SATA线材 | 1根 | |
| 3 | VGA | 1根 | |
| 4 | 串口线 | 4根 |
订购和规格选型
快速订购编码: MB4U26B-1231
| 订购编码 | MB4U26B-1211 | MB4U26B-1221 | MB4U26B-1231 | MB4U26B-1251 | MB4U26B-1271 |
| 处理器代号 | Alder Lake U | Alder Lake U | Alder Lake U | Alder Lake U | Alder Lake U |
| 处理器类型 | 赛扬 | 奔腾 | 酷睿 i3 | 酷睿 i5 | 酷睿 i7 |
| 处理器编号 | 7305 | 8505 | 1215U | 1235U | 1255U |
| 处理器核心数 | 5 | 5 | 6 | 10 | 10 |
| 处理器性能核数 | 1 | 1 | 2 | 2 | 2 |
| 处理器能效核数 | 4 | 4 | 4 | 8 | 8 |
| 处理器总线程数 | 5 | 6 | 8 | 12 | 12 |
| 最大睿频频率 | - | 4.40 GHz | 4.40 GHz | 4.40 GHz | 4.70 GHz |
| 性能核-基本频率 | 1.10 GHz | 1.20 GHz | 1.20 GHz | 1.30 GHz | 1.70 GHz |
| 性能核-最大睿频频率 | - | 4.40 GHz | 4.40 GHz | 4.40 GHz | 4.70 GHz |
| 能效核-基本频率 | 0.9 GHz | 0.9 GHz | 0.9 GHz | 0.9 GHz | 1.20 GHz |
| 能效核-最大睿频频率 | - | 3.30 GHz | 3.30 GHz | 3.30 GHz | 3.50 GHz |
| 处理器缓存 | 8M | 8M | 10M | 12M | 12M |
| 处理器集成显卡 | Intel UHD Graphics | Intel UHD Graphics | Intel UHD Graphics | Intel Iris Xe Graphics eligible | Intel Iris Xe Graphics eligible |
| 处理器功耗 | 15-55W | 15-55W | 15-55W | 15-55W | 15-55W |
| 订购编码 | MB4P26B-1231 | MB4P26B-1251 | MB4P26B-1271 | ||
| 处理器代号 | Alder Lake P | Alder Lake P | Alder Lake P | ||
| 处理器类型 | 酷睿 i3 | 酷睿 i5 | 酷睿 i7 | ||
| 处理器编号 | 1220P | 1240P | 1260P | ||
| 处理器核心数 | 10 | 12 | 12 | ||
| 处理器性能核数 | 2 | 4 | 4 | ||
| 处理器能效核数 | 8 | 8 | 8 | ||
| 处理器总线程数 | 12 | 16 | 16 | ||
| 最大睿频频率 | 4.40 GHz | 4.40 GHz | 4.70 GHz | ||
| 性能核-基本频率 | 1.50 GHz | 1.70 GHz | 2.10 GHz | ||
| 性能核-最大睿频频率 | 4.40 GHz | 4.40 GHz | 4.70 GHz | ||
| 能效核-基本频率 | 1.10 GHz | 1.20 GHz | 1.50 GHz | ||
| 能效核-最大睿频频率 | 3.30 GHz | 3.30 GHz | 3.40 GHz | ||
| 处理器缓存 | 12M | 12M | 18M | ||
| 处理器集成显卡 | Intel UHD Graphics | Intel Iris Xe Graphics eligible | Intel Iris Xe Graphics eligible | ||
| 处理器功耗 | 28-64W | 28-64W | 28-64W |
| 订购编码 | MB4H26B-1231 | MB4H26B-1251 | MB4H26B-1271 | MB4H26B-1291 |
| 处理器代号 | Alder Lake H | Alder Lake H | Alder Lake H | Alder Lake H |
| 处理器类型 | 酷睿 i3 | 酷睿 i5 | 酷睿 i7 | 酷睿 i9 |
| 处理器编号 | 12300HE | 12450H | 12650H | 12900H |
| 处理器核心数 | 8 | 8 | 10 | 14 |
| 处理器性能核数 | 4 | 4 | 6 | 6 |
| 处理器能效核数 | 4 | 4 | 4 | 8 |
| 处理器总线程数 | 12 | 12 | 16 | 20 |
| 最大睿频频率 | 4.40 GHz | 4.70 GHz | 5.00 GHz | |
| 性能核-基本频率 | 1.90 GHz | 2.00 GHz | 2.30 GHz | 2.50 GHz |
| 性能核-最大睿频频率 | 4.30 GHz | 4.40 GHz | 4.70 GHz | 5.00 GHz |
| 能效核-基本频率 | 1.90 GHz | 1.50 GHz | 1.70 GHz | 1.80 GHz |
| 能效核-最大睿频频率 | 3.30 GHz | 3.30 GHz | 3.50 GHz | 3.80 GHz |
| 处理器缓存 | 12M | 12M | 24M | 24M |
| 处理器集成显卡 | Intel UHD Graphics | Intel UHD Graphics | Intel Iris Xe Graphics eligible | Intel Iris Xe Graphics eligible |
| 处理器功耗 | 45-115W | 45-95W | 45-115W | 45-115W |
