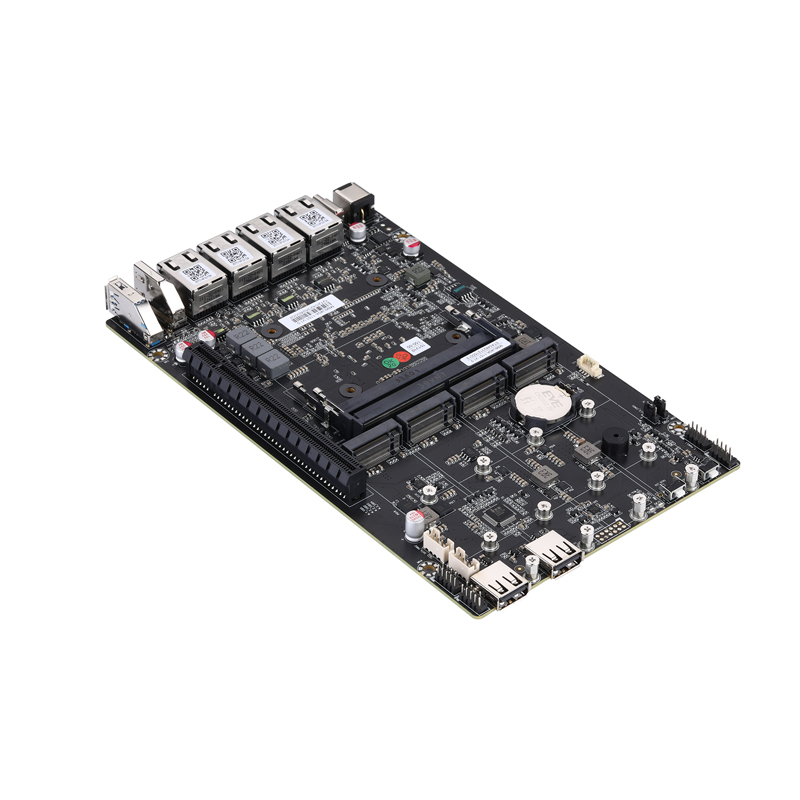

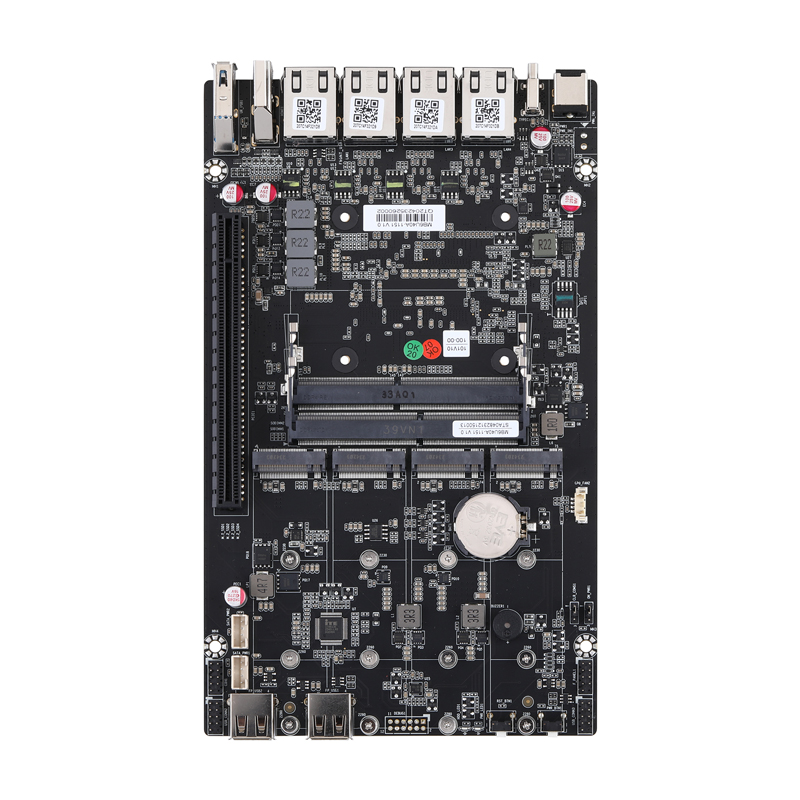

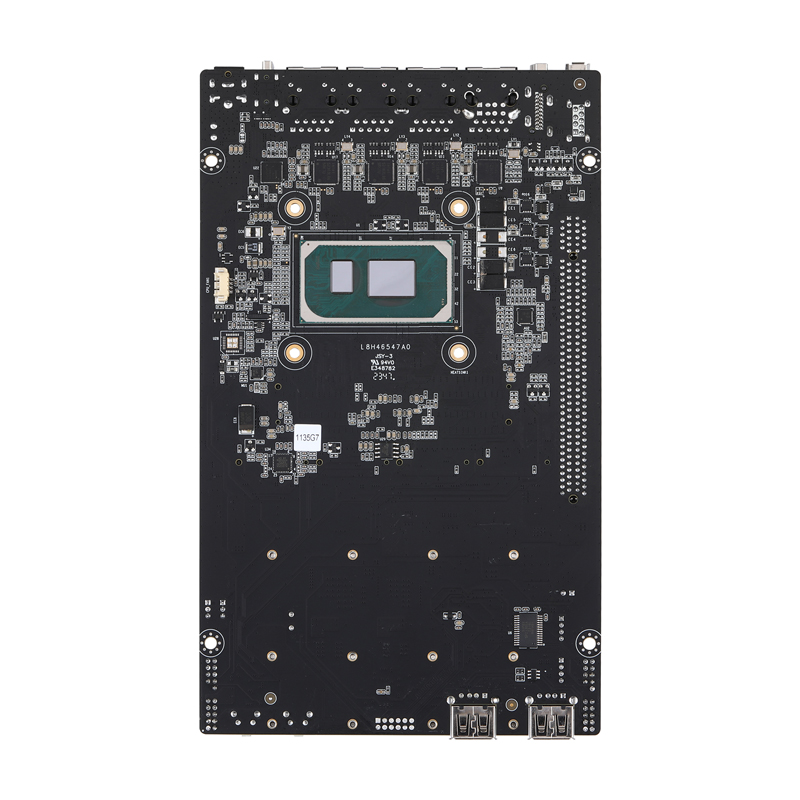

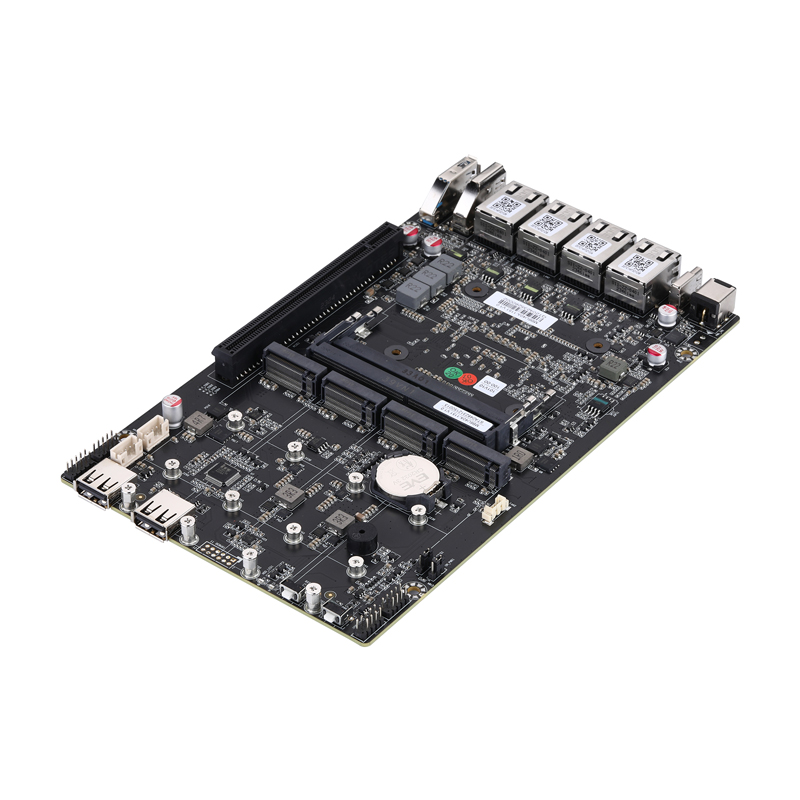

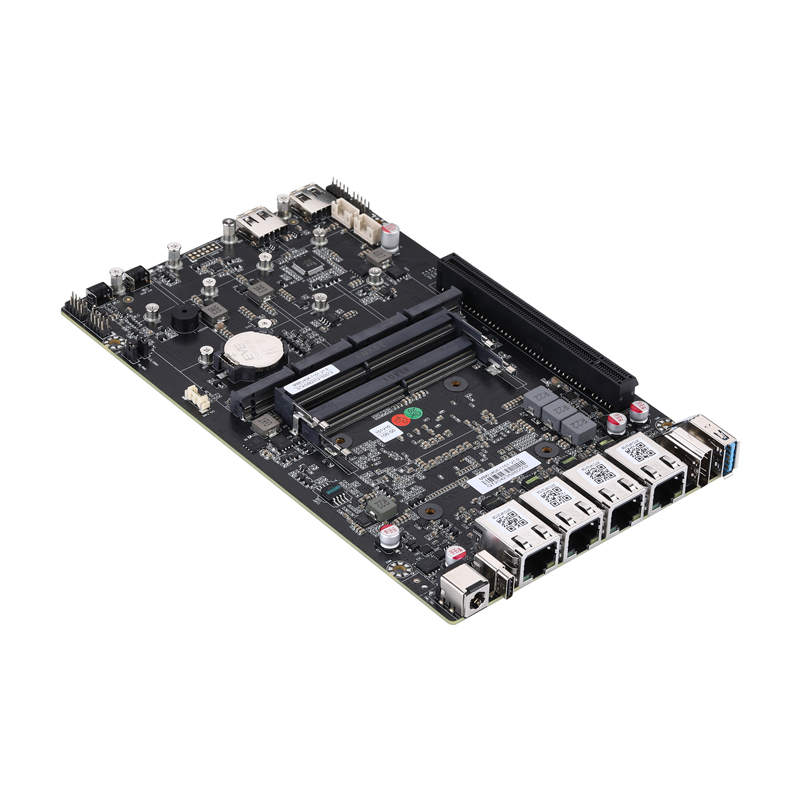

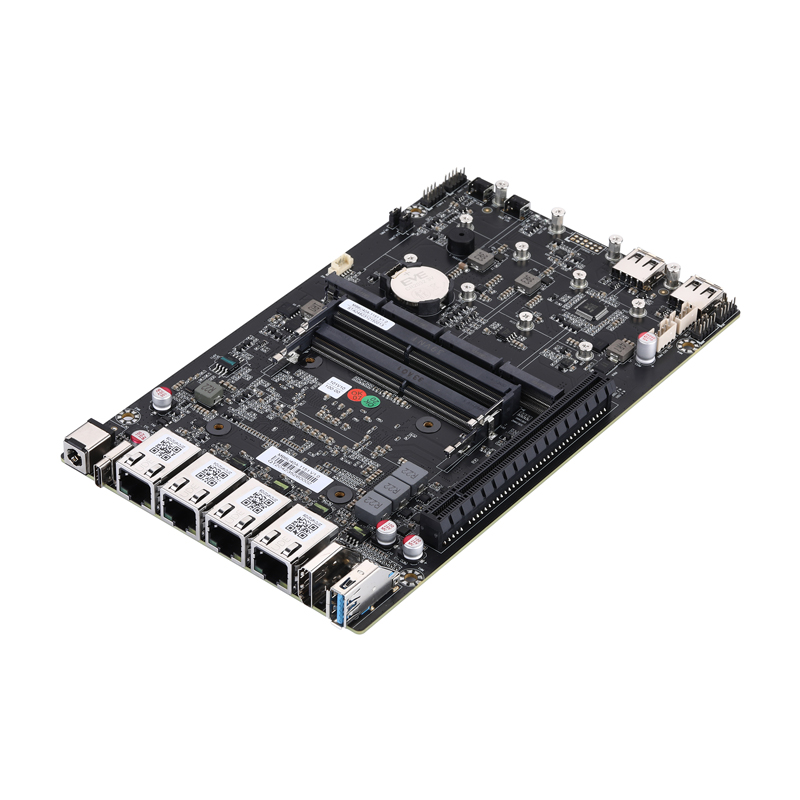

MB6U40A-1100 系列工控主板
主要特点英特尔 11代 Tiger Lake 处理器1 × HDMI1 × USB 3.0, 6 × USB 2.0, 1 × Type C4 × M.24 × 英特尔 I225-V/I226-V 2.5G 网卡
- 网卡总数量：
- 10G 光口：
- 10G 电口：
- 2.5G 电口：
- 1G 电口：
- 串口数：
主要特点
英特尔 11代 Tiger Lake 处理器
1 × HDMI
1 × USB 3.0, 6 × USB 2.0, 1 × Type C
4 × M.2
4 × 英特尔 I225-V/I226-V 2.5G 网卡
| 处理器规格 | |
| 尺寸 | 120 × 200mm |
| 处理器 | 英特尔 11代 Tiger Lake 处理器 |
| 核心数 | 由处理器决定 |
| 主频 | 由处理器决定 |
| 缓存 | 由处理器决定 |
| 芯片组 | 由处理器决定 |
| BIOS | UEFI |
| 扩展功能 | |
| M.2 | 2 × M.2 用于固态硬盘（M key，规格：2280，PCIe 3.0 × 2） |
| M.2 | 2 × M.2 用于固态硬盘（M key，规格：2280，PCIe 3.0 × 1） |
| 内存 | |
| 规格 | DDR4 3200MHz SDRAM |
| 最大支持 | 64GB |
| 连接器 | 2 × 笔记本内存插槽 |
| 图形控制器 | |
| 控制器 | 由处理器决定 |
| 显存 | 共享内存 |
| Display Port | Display Port（Type C） |
| HDMI | 1（支持 HDMI 1.4a） |
| 多显 | 支持 |
| 网卡 | |
| 接口速度 | 100/1000/2500Mbps |
| 控制器 | 4 × 英特尔 I225-V/I226-V 2.5G 网卡 |
| 连接器 | 4 × RJ-45 |
| 音频 | |
| 控制器 | 不支持 |
| SATA | |
| 最大传输速度 | 不支持 |
| 配件 | |
| 配件 | 无 |
| 正面接口 | |
| 电源按钮 | 1 × 电源按钮，1 × 复位按钮 |
| 指示灯 | 1 × 电源指示灯，1 × 硬盘指示灯 |
| USB | 2 × USB 2.0 |
| 背部接口 | |
| 电源输入接口 | 1 |
| Type C | 1，USB 3.0 和 Display Port |
| HDMI | 1 |
| 网卡 | 4 |
| USB | 1 × USB 3.0 |
| 内部连接器 | |
| M.2 | 2 × M.2 用于固态硬盘，PCIe 3.0 × 2 （M key，规格：2242/2260/2280） |
| M.2 | 2 × M.2 用于固态硬盘，PCIe 3.0 × 1 （M key，规格：2242/2260/2280） （NGFF for 酷睿 i5/i7） |
| PCIe | 1，PCIe 插槽（规格：X16，PCIe 4.0 × 4） |
| 来电开机跳线 | 1，1 × 3Pin，间距：2.0mm |
| CMOS Clear Jumper | 1，1 × 3Pin，间距：2.0mm |
| Front Panel | 1，2 × 5Pin，间距：2.0mm |
| USB | 2，2 × 5Pin，间距：2.0mm |
| 串口 | 1 × RS-232 接口，1，2 × 5Pin，间距：2.0mm |
| 电源输入插座 | 1，1 × 2Pin，间距：3.5mm，凤凰端子 2Pin（可定制） |
| 看门狗定时器 | |
| 输出 | From Super I/O to Drag RESETCON# |
| 间隔 | 256 Segments,0,1,2,3,,,255 sec/min |
| 电源规格 | |
| 电源输入 | 12V 直流输入，外径5.5mm，内径2.5mm |
| 工作环境 | |
| 工作温度 | 0-50 ℃ |
| 操作系统支持 | |
| 操作系统支持 | UEFI Windows 10，UEFI Linux |
包装清单
| 序号 | 类别 | 数量 | 标记 |
| 1 | 主板 | 1片 | |
| 2 | 外接硬盘2合1 SATA线材 | 1根 |
订购和规格选型
快速订购编码: MB6U40A-1151
| 订购编码 | 处理器 代号 | 处理器 类型 | 处理器 编号 | 处理器 核心数 | 处理器 线程数 | 处理器 基本频率 | 处理器 最大睿频 | 处理器 缓存 | 处理器 集成显卡 | 处理器 基础功耗 |
| MB6U40A-1111 | Tiger Lake | 赛扬 | 6305 | 2 | 2 | 1.80 GHz | 4M | Intel UHD Graphics | 15W | |
| MB6U40A-1121 | Tiger Lake | 奔腾 | 7505 | 2 | 4 | 2.00 GHz | 3.50 GHz | 4M | Intel UHD Graphics | 15W |
| MB6U40A-1131 | Tiger Lake | 酷睿 i3 | 1115G4 | 2 | 4 | 3.00 GHz | 4.10 GHz | 6M | Intel UHD Graphics | 12-28W |
| MB6U40A-1132 | Tiger Lake | 酷睿 i3 | 1125G4 | 4 | 8 | 2.00 GHz | 3.70 GHz | 8M | Intel UHD Graphics | 12-28W |
| MB6U40A-1151 | Tiger Lake | 酷睿 i5 | 1135G7 | 4 | 8 | 2.40 GHz | 4.20 GHz | 8M | Intel Iris Xe Graphics | 12-28W |
| MB6U40A-1152 | Tiger Lake | 酷睿 i5 | 1145G7 | 4 | 8 | 2.60 GHz | 4.40 GHz | 8M | Intel Iris Xe Graphics | 12-28W |
| MB6U40A-1153 | Tiger Lake | 酷睿 i5 | 1155G7 | 4 | 8 | 2.50 GHz | 4.50 GHz | 8M | Intel Iris Xe Graphics eligible | 12-28W |
| MB6U40A-1171 | Tiger Lake | 酷睿 i7 | 1165G7 | 4 | 8 | 2.80 GHz | 4.70 GHz | 12M | Intel Iris Xe Graphics | 12-28W |
| MB6U40A-1172 | Tiger Lake | 酷睿 i7 | 1185G7 | 4 | 8 | 3.00 GHz | 4.80 GHz | 12M | Intel Iris Xe Graphics | 12-28W |
| MB6U40A-1173 | Tiger Lake | 酷睿 i7 | 1195G7 | 4 | 8 | 2.90 GHz | 5.00 GHz | 12M | Intel Iris Xe Graphics eligible | 12-28W |
| MB6H40A-1151 | Tiger Lake | 酷睿 i5 | 11300H | 4 | 8 | 2.60 GHz | 4.40 GHz | 8M | Intel Iris Xe Graphics | 28-35W |
| MB6H40A-1152 | Tiger Lake | 酷睿 i5 | 11320H | 4 | 8 | 2.50 GHz | 4.50 GHz | 8M | Intel Iris Xe Graphics eligible | 28-35W |
| MB6H40A-1171 | Tiger Lake | 酷睿 i7 | 11370H | 4 | 8 | 3.00 GHz | 4.80 GHz | 12M | Intel Iris Xe Graphics | 28-35W |
| MB6H40A-1172 | Tiger Lake | 酷睿 i7 | 11375H | 4 | 8 | 3.00 GHz | 5.00 GHz | 12M | Intel Iris Xe Graphics | 28-35W |
| MB6H40A-1173 | Tiger Lake | 酷睿 i7 | 11390H | 4 | 8 | 2.90 GHz | 5.00 GHz | 12M | Intel Iris Xe Graphics eligible | 28-35W |
