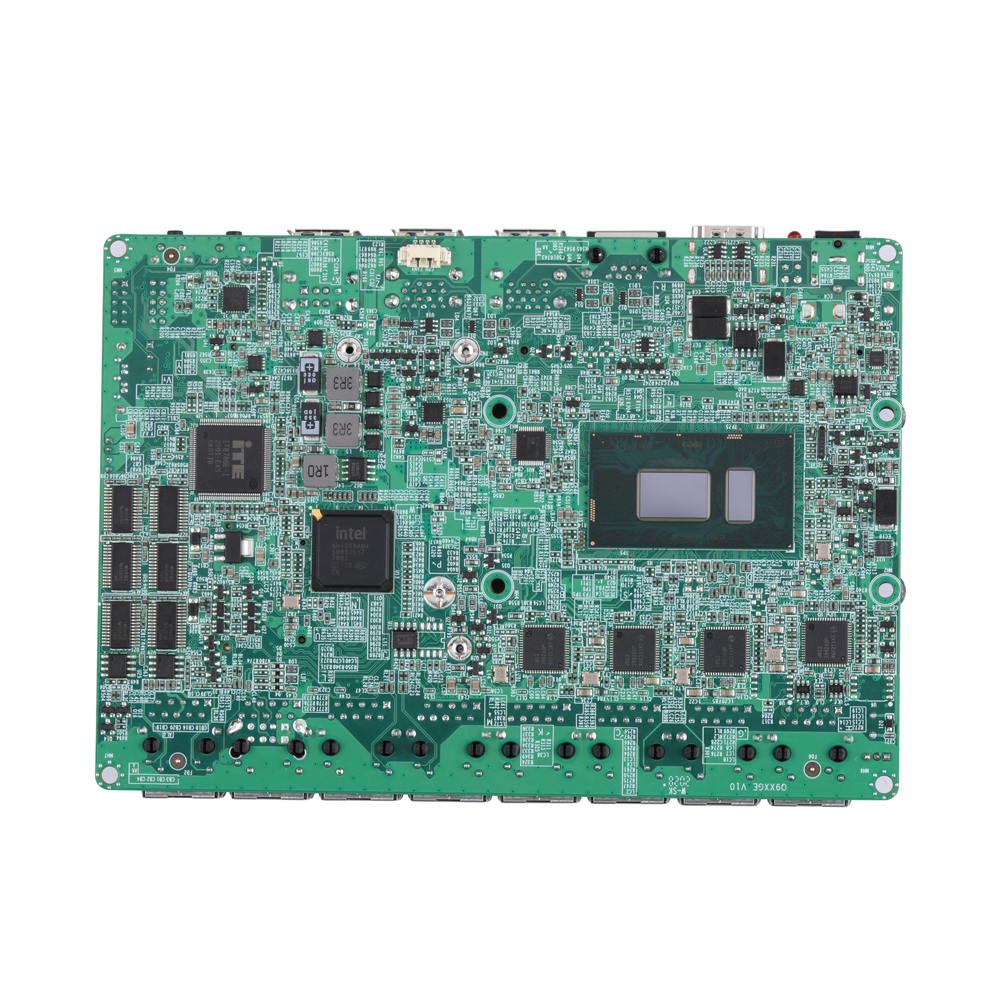

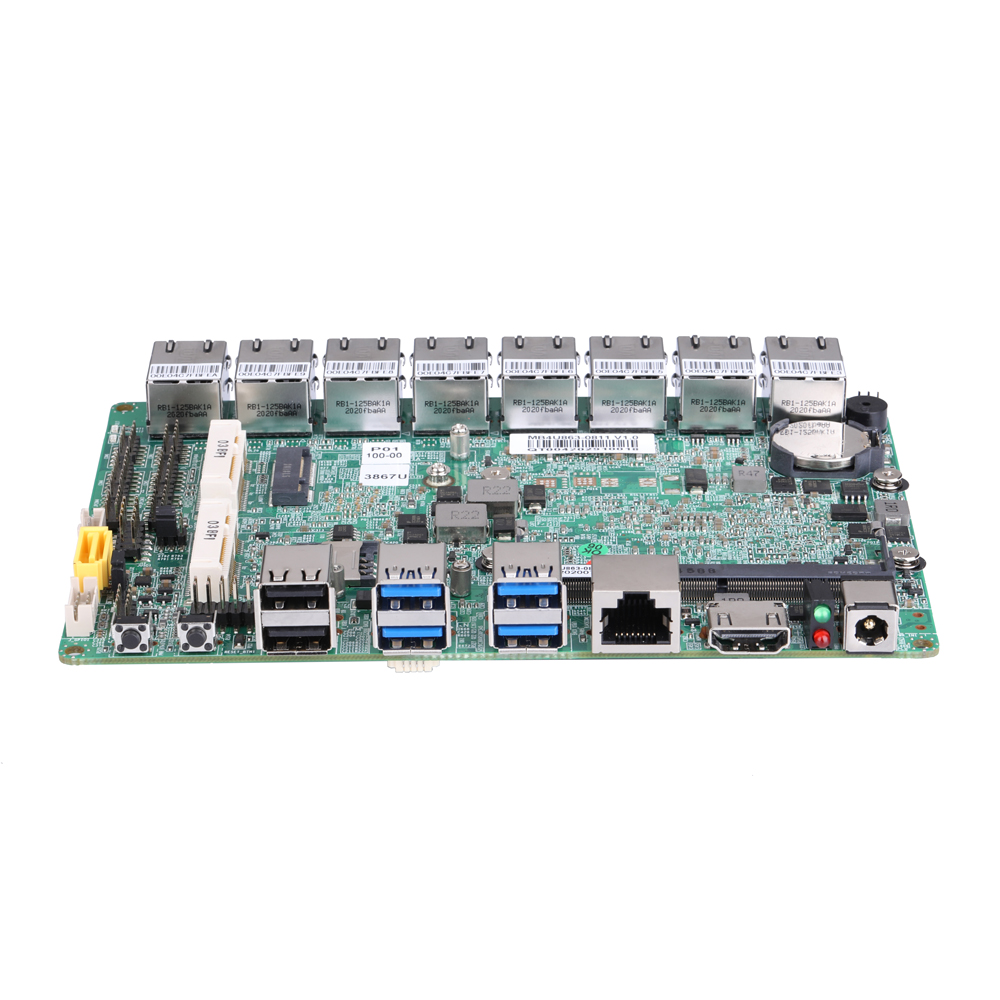

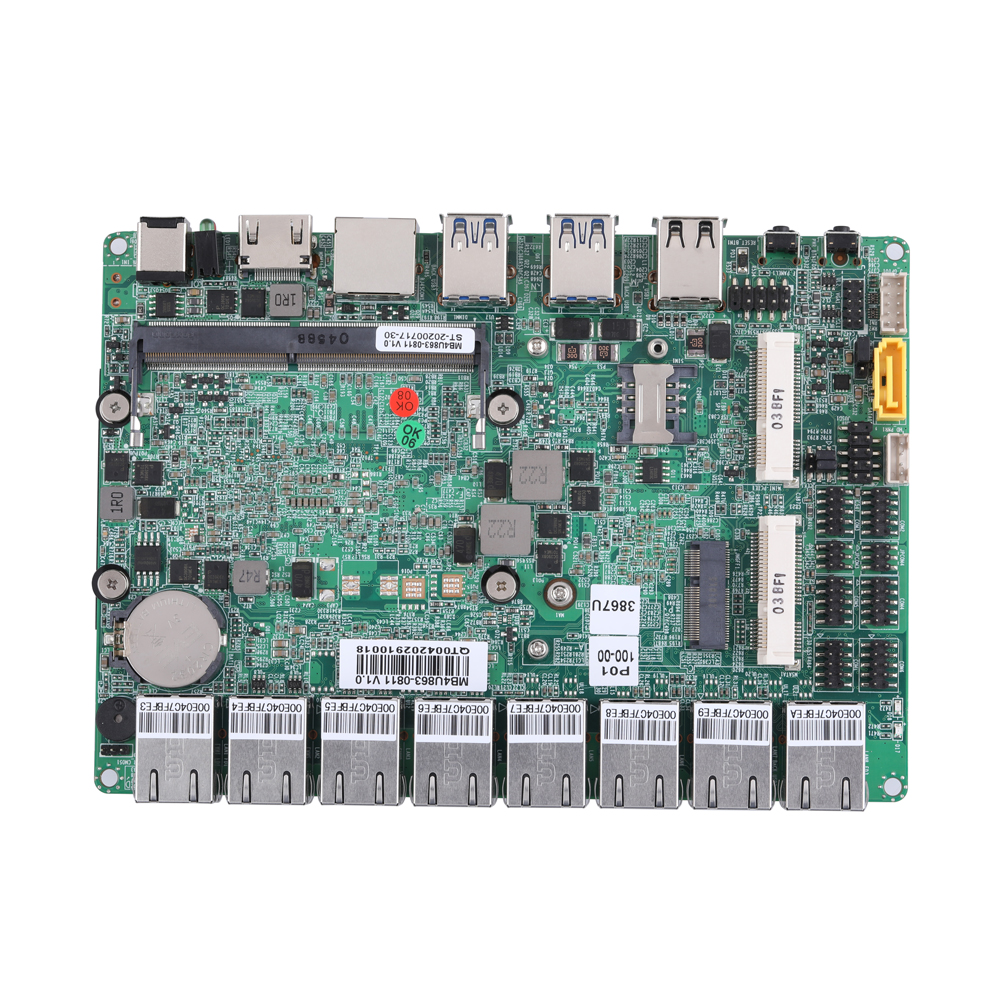

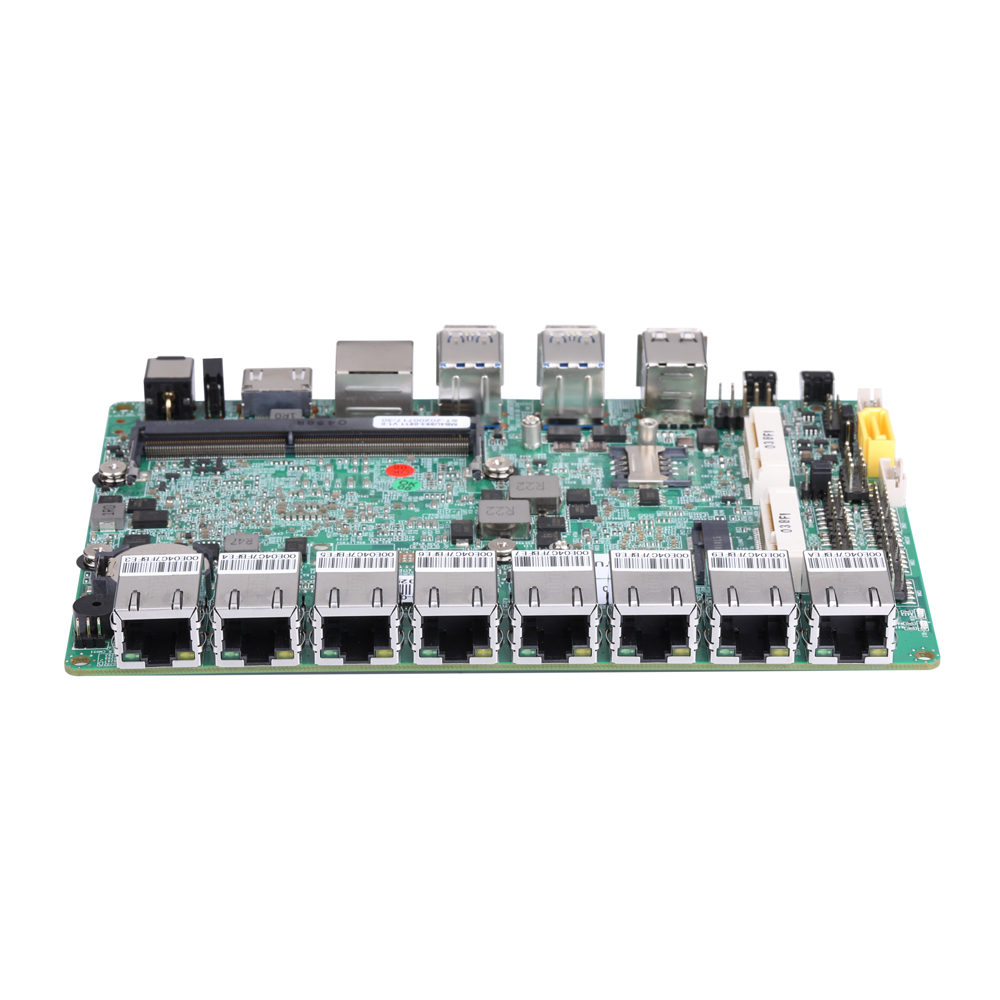

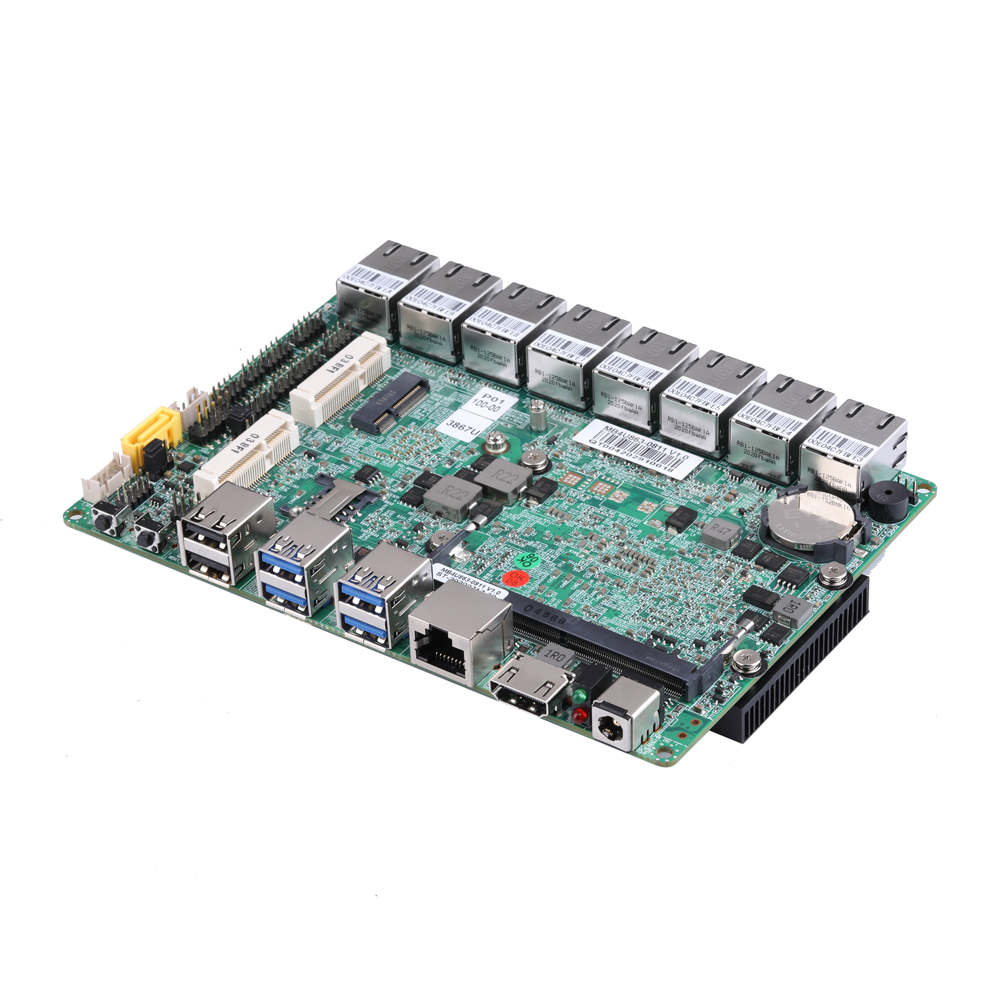

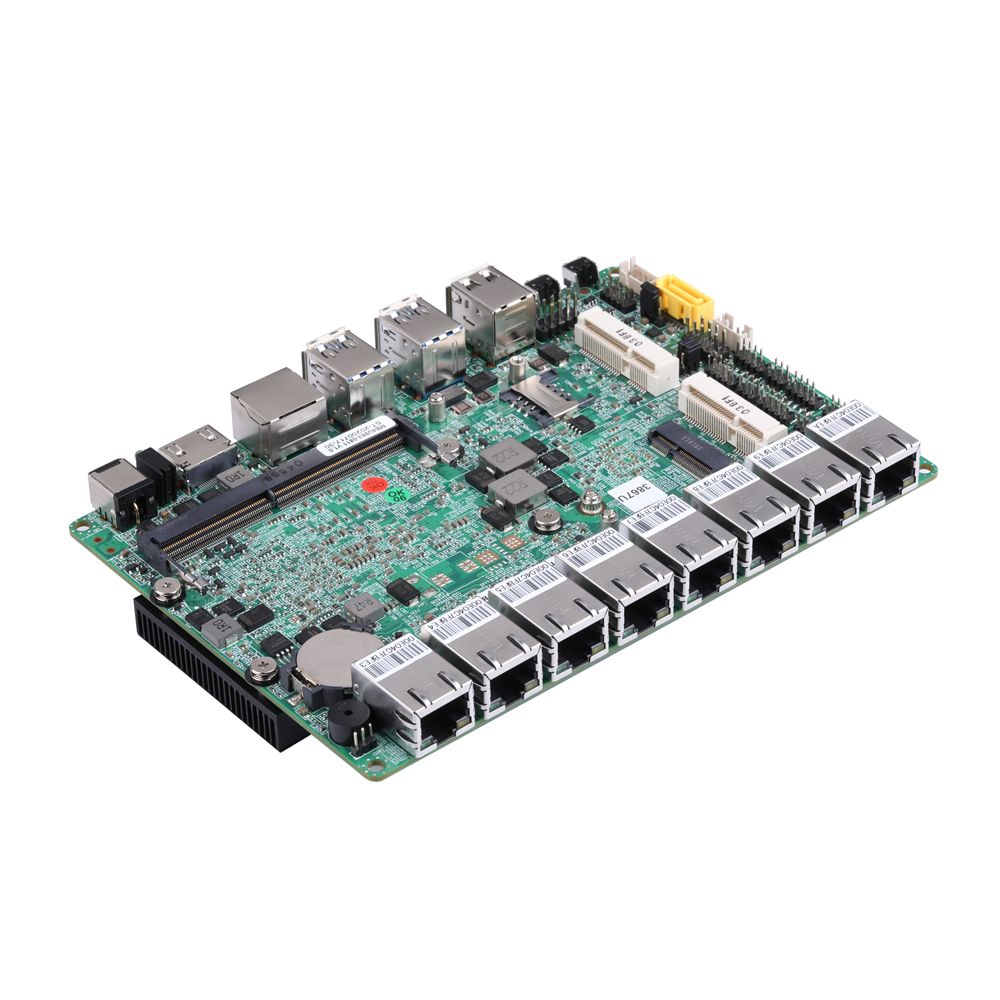

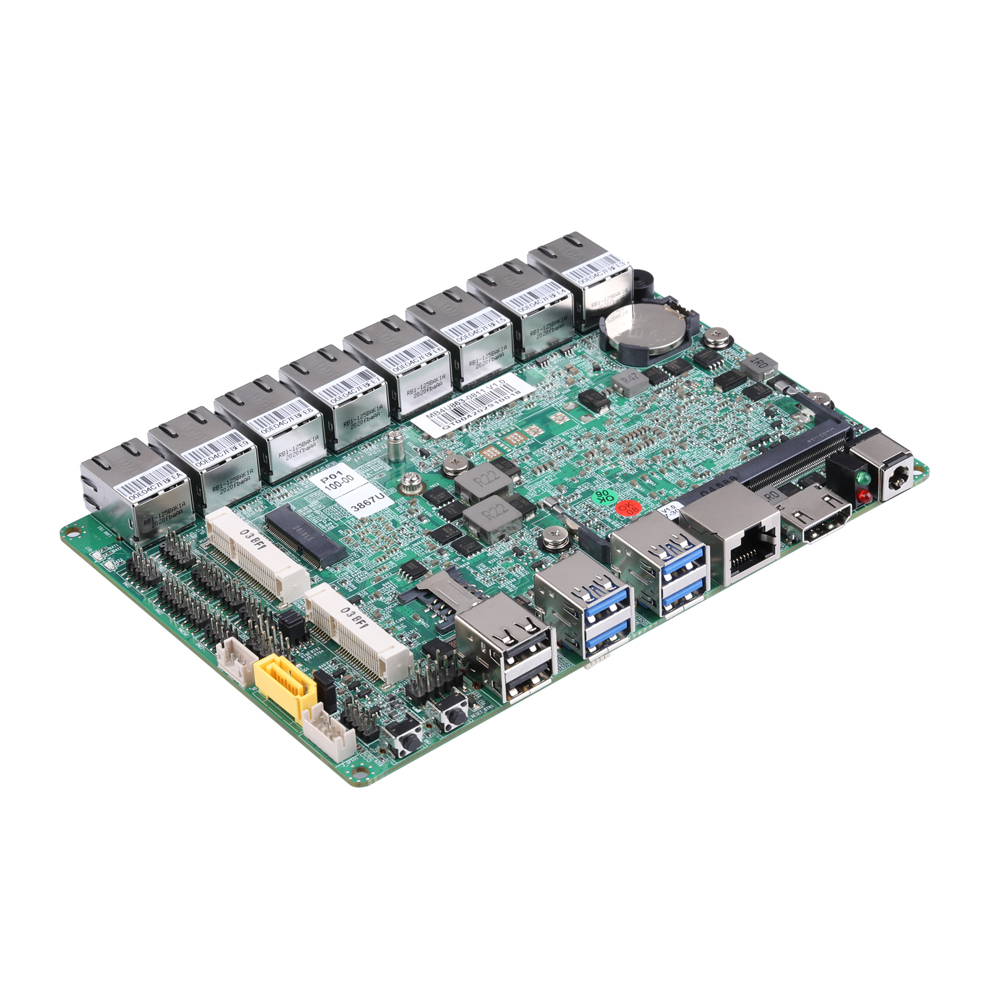

MB4U863-0600 系列工控主板
主要特点英特尔 6代 Skylake-U 处理器英特尔 7代 Kabylake-U 处理器英特尔 8代 Kabylake-R-U 处理器1 × HDMI, 1 × SATA 3.04 × USB 3.0, 2 × USB 2.01 × M.2, 1 × mSATA, 1 × Mini-PCIe8 × 英特尔 I211-AT/I210-AT 千兆网卡
- 网卡总数量：
- 10G 光口：
- 10G 电口：
- 2.5G 电口：
- 1G 电口：
- 串口数：
主要特点
英特尔 6代 Skylake-U 处理器
英特尔 7代 Kabylake-U 处理器
英特尔 8代 Kabylake-R-U 处理器
1 × HDMI, 1 × SATA 3.0
4 × USB 3.0, 2 × USB 2.0
1 × M.2, 1 × mSATA, 1 × Mini-PCIe
8 × 英特尔 I211-AT/I210-AT 千兆网卡
| 处理器规格 | |
| 尺寸 | 165 × 115mm |
| 处理器 | 英特尔 6代 Skylake-U 处理器 英特尔 7代 Kabylake-U 处理器 英特尔 8代 Kabylake-R-U 处理器 |
| 核心数 | 由处理器决定 |
| 主频 | 由处理器决定 |
| 缓存 | 由处理器决定 |
| 芯片组 | 由处理器决定 |
| BIOS | UEFI |
| 扩展功能 | |
| mSATA | 1 × 全高规格用于固态硬盘 |
| Mini-PCIe | 1 × Mini PCIe,（只支持USB信号的设备，可定制） 全高规格用于4G（默认） 半高规格用于Wi-Fi |
| M.2 | 1 × M.2 用于 Wi-Fi（E key，规格：2230） |
| 内存 | |
| 规格 | DDR4 2133MHz SDRAM |
| 最大支持 | 32GB |
| 连接器 | 1 × 笔记本内存插槽 |
| 图形控制器 | |
| 控制器 | 由处理器决定 |
| 显存 | 共享内存 |
| VGA | 1（可定制） |
| HDMI | 1（支持 HDMI 1.4a） |
| 多显 | 不支持 |
| 网卡 | |
| 接口速度 | 10/100/1000Mbps |
| 控制器 | 8 × 英特尔 I211-AT/I210-AT 千兆网卡 |
| 连接器 | 8 × RJ-45 |
| 音频 | |
| 控制器 | 不支持 |
| SATA | |
| 最大传输速度 | SATA 3.0（6.0Gb/S） |
| 正面接口 | |
| 电源输入接口 | 1 |
| 指示灯 | 1 × 电源指示灯，1 × 硬盘指示灯 |
| HDMI | 1 |
| 串口 | 1 × RS-232 接口（RJ-45） |
| USB | 4 × USB 3.0，2 × USB 2.0 |
| 电源按钮 | 1 × 电源按钮，1 × 复位按钮 |
| 背部接口 | |
| 网卡 | 8 |
| 内部连接器 | |
| VGA扩展插针 | 1，2 × 5Pin，间距：2.0mm（可定制） |
| 串口 | 6，2 × 5Pin，间距：2.0mm， COM3/4 可设置为 5V/12V（可定制） |
| RS-485 | COM3/4 可设置为 RS-485 （可定制） |
| SATA | 1，SATA 3.0（6.0Gb/S） |
| SATA 供电连接器 | 1，1 × 4Pin，间距：PH2.0mm |
| SIM卡槽 | 1 |
| 来电开机跳线 | 支持，1 × 3Pin，间距：2.54mm |
| BIOS清除跳线 | 支持，1 × 3Pin，间距：2.0mm |
| GPIO扩展插针 | 1，2 × 5Pin，间距：2.0mm |
| USB 2.0 扩展插针 | 1，2 × 5Pin，间距：2.54mm |
| 面板扩展插针 | 1，2 × 5Pin，间距：2.54mm |
| 电源输入插座 | 1，1 × 2Pin，间距：5.08mm（可定制） |
| 看门狗定时器 | |
| 输出 | From Super I/O to Drag RESETCON# |
| 间隔 | 256 Segments,0,1,2,3,,,255 sec/min |
| 电源规格 | |
| 电源输入 | 12V 直流输入，外径5.5mm，内径2.5mm |
| 工作环境 | |
| 工作温度 | 0-50 ℃ |
| 配件 | |
| 配件 | 硬盘线 |
| 操作系统支持 | |
| 操作系统支持 | Windows 10，Linux Windows 7（仅适用于6代 Skylake） |
包装清单
| 序号 | 类别 | 数量 | 标记 |
| 1 | 主板 | 1片 | |
| 2 | 外接硬盘2合1 SATA线材 | 1根 |
订购和规格选型
快速订购编码: MB4U863-0831
| 订购编码 | 处理器 代号 | 处理器 类型 | 处理器 编号 | 处理器 核心数 | 处理器 线程数 | 处理器 基本频率 | 处理器 最大睿频 | 处理器 缓存 | 处理器 集成显卡 | 处理器 基础功耗 |
| MB4U863-0611 | Skylake | 赛扬 | 3855U | 2 | 2 | 1.6GHz | / | 2M | Intel HD 510 | 15W |
| MB4U863-0612 | Skylake | 赛扬 | 3955U | 2 | 2 | 2.0GHz | / | 2M | Intel HD 510 | 15W |
| MB4U863-0631 | Skylake | 酷睿 i3 | 6100U | 2 | 4 | 2.3GHz | / | 3M | Intel HD 520 | 15W |
| MB4U863-0651 | Skylake | 酷睿 i5 | 6200U | 2 | 4 | 2.3GHz | 2.8GHz | 3M | Intel HD 520 | 15W |
| MB4U863-0671 | Skylake | 酷睿 i7 | 6500U | 2 | 4 | 2.5GHz | 3.1GHz | 4M | Intel HD 520 | 15W |
| MB4U863-0711 | Kaby Lake | 赛扬 | 3865U | 2 | 2 | 1.8GHz | / | 2M | Intel HD 610 | 15W |
| MB4U863-0712 | Kaby Lake | 赛扬 | 3965U | 2 | 2 | 2.2GHz | / | 2M | Intel HD 610 | 15W |
| MB4U863-0731 | Kaby Lake | 酷睿 i3 | 7100U | 2 | 4 | 2.4GHz | / | 3M | Intel HD 620 | 15W |
| MB4U863-0751 | Kaby Lake | 酷睿 i5 | 7200U | 2 | 4 | 2.5GHz | 3.1GHz | 3M | Intel HD 620 | 15W |
| MB4U863-0771 | Kaby Lake | 酷睿 i7 | 7500U | 2 | 4 | 2.7GHz | 3.5GHz | 4M | Intel HD 620 | 15W |
| MB4U863-0811 | Kaby Lake R | 赛扬 | 3867U | 2 | 2 | 1.8GHz | / | 2M | Intel HD 610 | 15W |
| MB4U863-0821 | Kaby Lake R | 奔腾 | 4417U | 2 | 2 | 2.3GHz | / | 2M | Intel HD 610 | 15W |
| MB4U863-0831 | Kaby Lake R | 酷睿 i3 | 8130U | 2 | 4 | 2.0GHz | 3.40GHz | 4M | Intel UHD 620 | 15W |
| MB4U863-0851 | Kaby Lake R | 酷睿 i5 | 8250U | 4 | 8 | 1.6GHz | 3.4GHz | 6M | Intel UHD 620 | 15W |
| MB4U863-0871 | Kaby Lake R | 酷睿 i7 | 8550U | 4 | 8 | 1.8GHz | 4.0GHz | 8M | Intel UHD 620 | 15W |
定制选项
| 功能 | 描述 |
| USB 2.0 | 2 |
