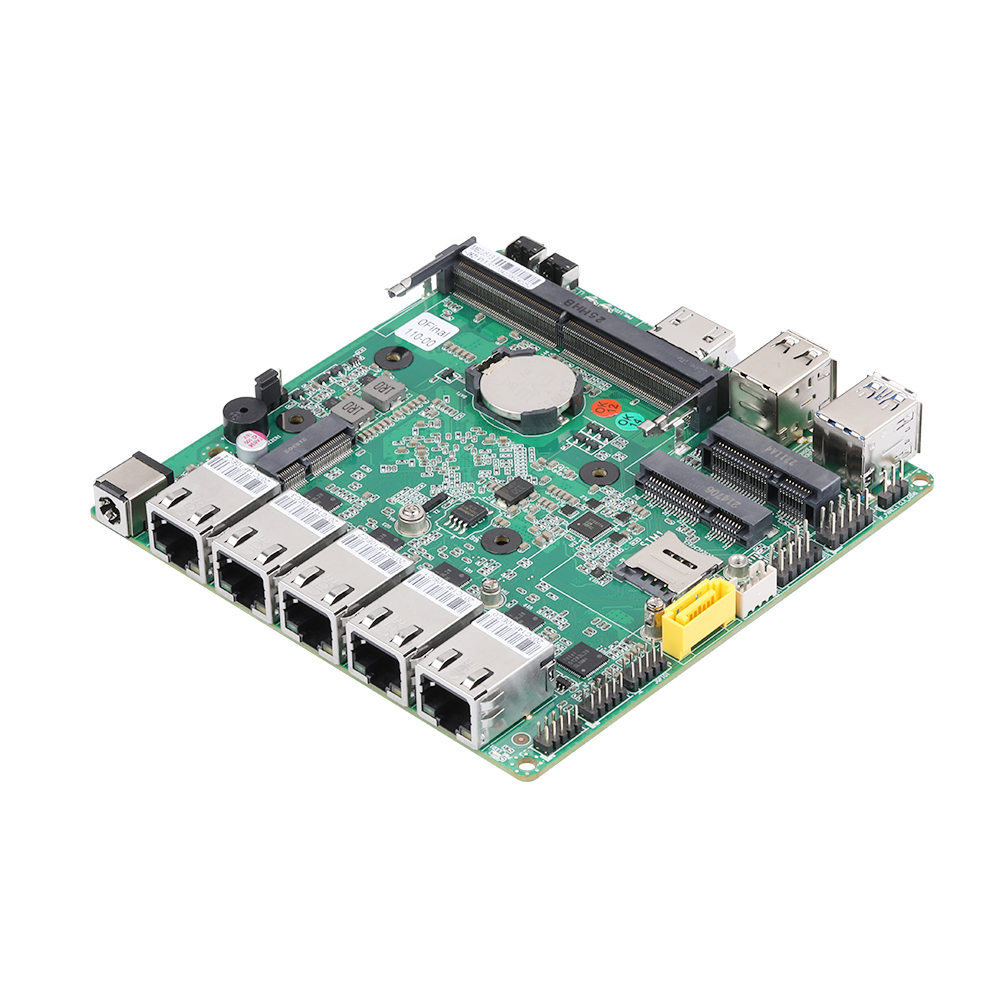

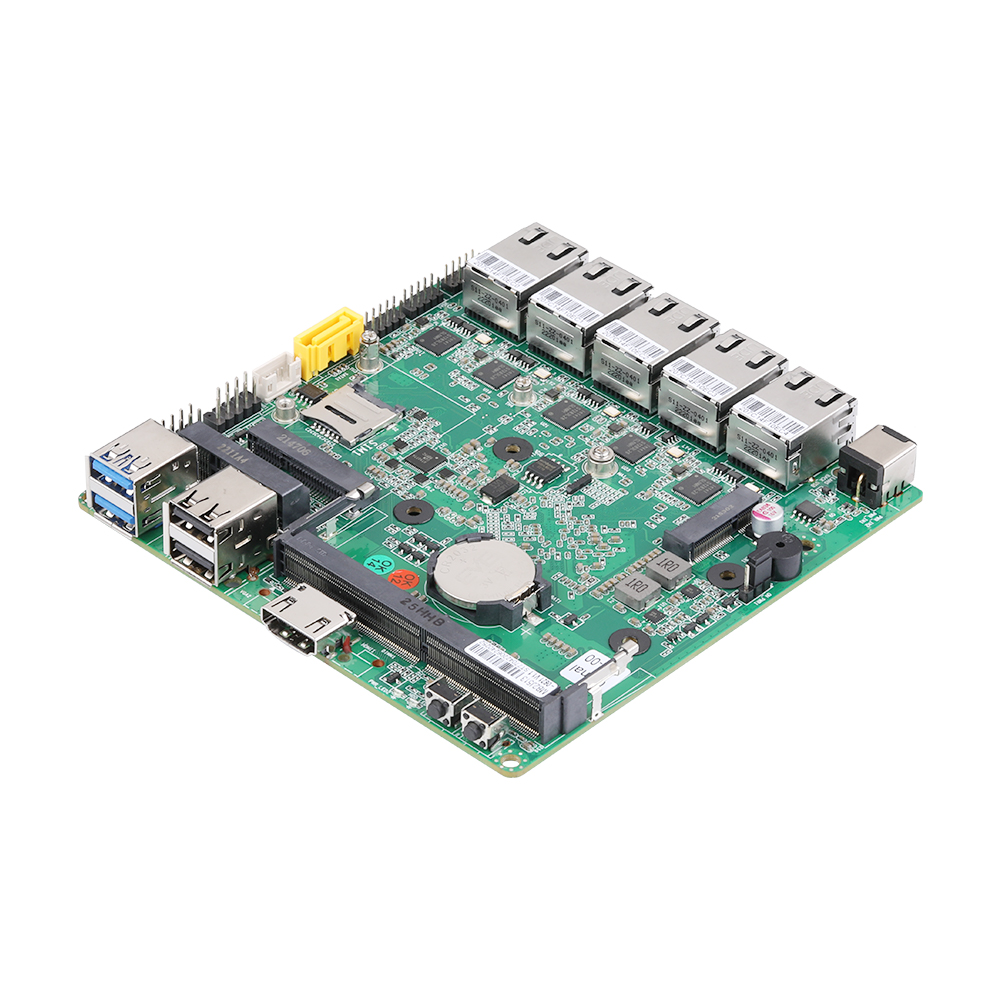

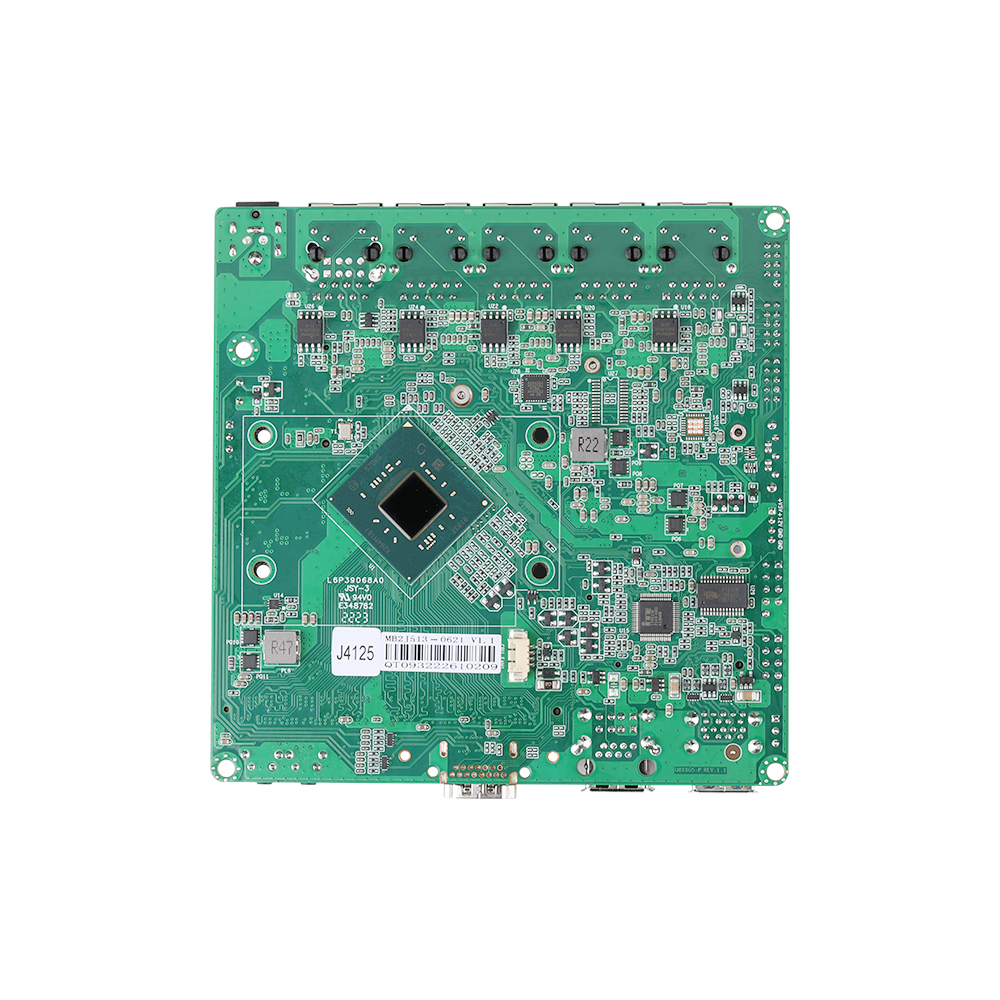

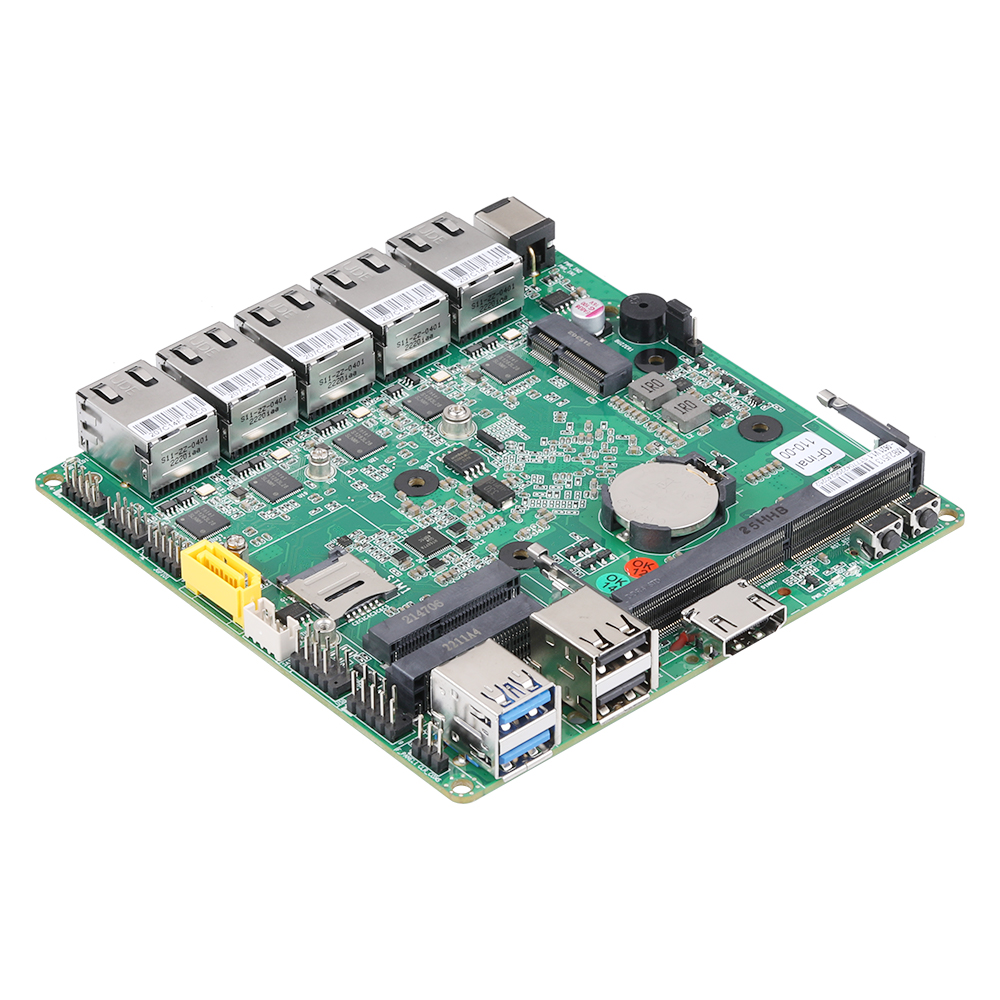

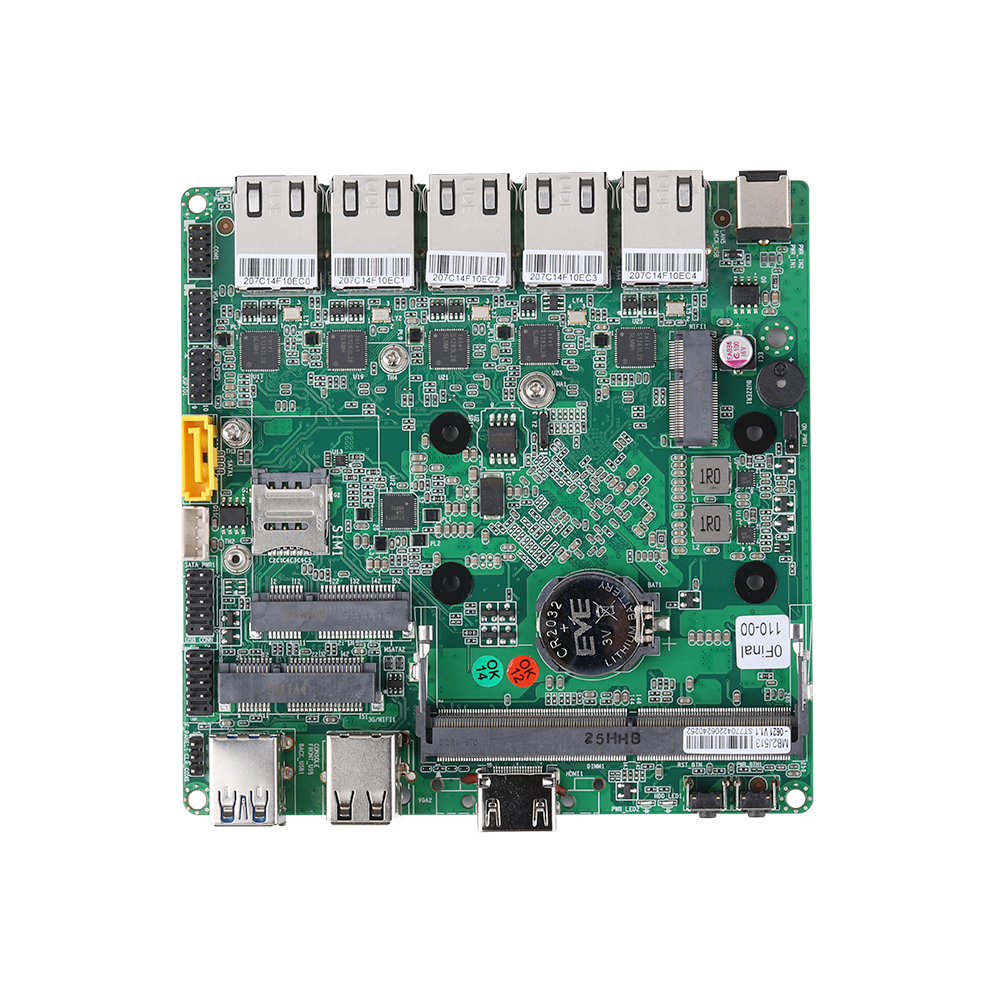

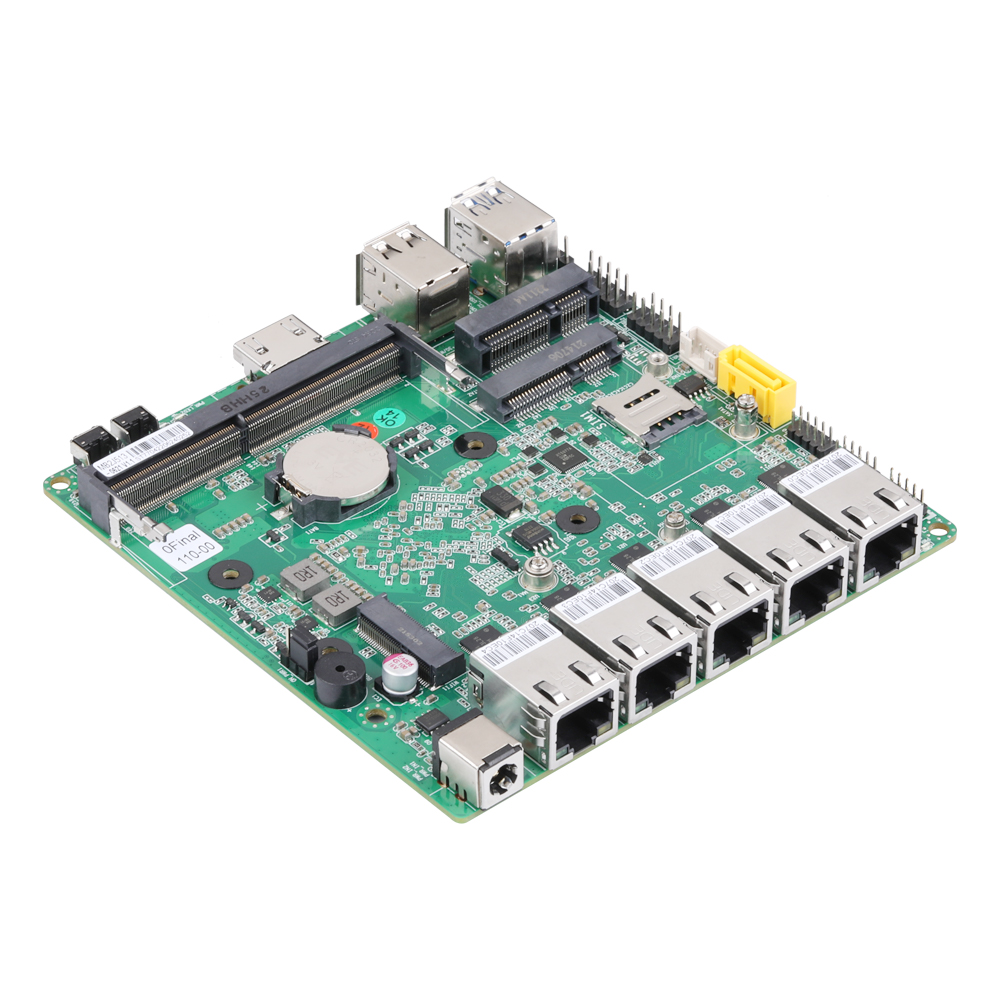

MB2J513-0500 系列工控主板
- 网卡总数量:
- 10G 光口:
- 10G 电口:
- 2.5G 电口:
- 1G 电口:
- 串口数: 0
英特尔 Gemini Lake 处理器
英特尔 Gemini Lake-R 处理器
1 × HDMI
2 × USB 3.0, 2 × USB 2.0
1 × M.2, 1 × mSATA, 1 × Mini PCIe
5 × 英特尔 I225-V/I226-V 2.5G 网卡
处理器规格 | |
尺寸 | 120 × 120mm |
处理器 | 英特尔 Gemini Lake 处理器 英特尔 Gemini Lake-R 处理器 |
核心数 | 由处理器决定 |
主频 | 由处理器决定 |
缓存 | 由处理器决定 |
芯片组 | 由处理器决定 |
BIOS | UEFI |
扩展功能 | |
M.2 | 1 × M.2 用于 Wi-Fi(E key,规格:2230) |
Mini-PCIe | 1 × 全高规格用于4G |
mSATA | 1 × 全高规格用于固态硬盘 |
内存 | |
规格 | DDR4 2133/2400MHz SDRAM 只支持单颗为1GB的内存 |
最大支持 | 16GB |
连接器 | 1 × 笔记本内存插槽 |
图形控制器 | |
控制器 | 由处理器决定 |
VGA | 1(可定制) |
HDMI | 1 |
多显 | 支持 |
网卡 | |
接口速度 | 100/1000/2500Mbps |
控制器 | 5 × 英特尔 I225-V/I226-V 2.5G 网卡 |
连接器 | 5 × RJ-45 |
音频 | |
控制器 | 不支持 |
SATA | |
最大传输速度 | SATA 3.0(6.0Gb/S) |
配件 | |
配件 | 硬盘线 |
正面接口 | |
电源按钮 | 1 × 电源按钮,1 × 复位按钮 |
指示灯 | 1 × 电源指示灯,1 × 硬盘指示灯 |
显示输出 | 1 × 连接器,HDMI(默认) VGA(可定制) |
USB | 2 × USB 3.0,2 × USB 2.0 |
背部接口 | |
电源输入接口 | 1 |
网卡 | 5 |
内部连接器 | |
VGA扩展插针 | 1,2 × 5Pin,间距:2.0mm(可定制) |
串口 | 1,2 × 5Pin,间距:2.0mm(可定制) |
SATA | 1,SATA 3.0(6.0Gb/S) |
SATA 供电连接器 | 1,1 × 4Pin,间距:PH2.0mm |
SIM卡槽 | 1 |
来电开机跳线 | 支持,1 × 3Pin,间距:2.54mm |
BIOS清除跳线 | 支持,1 × 3Pin,间距:2.54mm |
GPIO扩展插针 | 1,2 × 5Pin,间距:2.0mm |
USB 2.0 扩展插针 | 1,2 × 5Pin,间距:2.54mm |
面板扩展插针 | 1,2 × 5Pin,间距:2.54mm |
电源输入插座 | 1,1 × 2Pin,间距:3.5mm,凤凰端子 2Pin(可定制) |
看门狗定时器 | |
输出 | From Super I/O to Drag RESETCON# |
间隔 | 256 Segments,0,1,2,3,,,255 sec/min |
电源规格 | |
电源输入 | 12V 直流输入,外径5.5mm,内径2.5mm |
工作环境 | |
工作温度 | 0-50 ℃ |
操作系统支持 | |
操作系统支持 | Windows 10,Linux |
序号 | 类别 | 数量 | 标记 |
1 | 主板 | 1片 | |
2 | 外接硬盘2合1 SATA线材 | 1跟 |
快速订购编码: MB2J513-0521
订购编码 | 处理器 代号 | 处理器 类型 | 处理器 编号 | 处理器 核心数 | 处理器 线程数 | 处理器 基本频率 | 处理器 最大睿频 | 处理器 缓存 | 处理器 集成显卡 | 处理器 基础功耗 |
MB2J513-0511 | Gemini Lake | 赛扬 | J4005 | 2 | 2 | 2.0GHz | 2.7GHz | 4M | Intel UHD Graphics 600 | 10W |
MB2J513-0512 | Gemini Lake | 赛扬 | N4000 | 2 | 2 | 1.1GHz | 2.6GHz | 4M | Intel UHD Graphics 600 | 6W |
MB2J513-0521 | Gemini Lake | 赛扬 | J4105 | 4 | 4 | 1.5GHz | 2.5GHz | 4M | Intel UHD Graphics 600 | 10W |
MB2J513-0611 | Gemini Lake Refresh | 赛扬 | N4020 | 2 | 2 | 1.1GHz | 2.8GHz | 4M | Intel UHD Graphics 600 | 6W |
MB2J513-0621 | Gemini Lake Refresh | 赛扬 | J4125 | 4 | 4 | 2.0GHz | 2.7GHz | 4M | Intel UHD Graphics 600 | 10W |
功能 | 描述 |
USB 2.0 | 2 |
