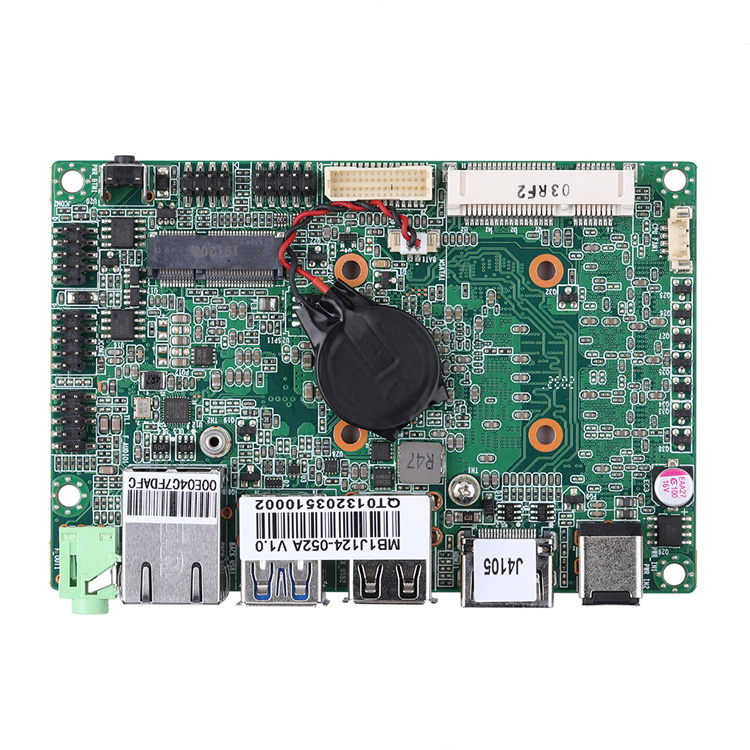

MB1J124-0500 系列工控主板

主要特点

  • 英特尔Gemini Lake处理器

  • 英特尔Gemini Lake-R处理器

  • 1 × HDMI, 1 × EDP

  • 2 × USB 3.0, 2 × USB 2.0

  • 1 × M.2, 1 × mSATA

  • 1 × 瑞昱千兆网卡

处理器规格
尺寸105 × 70mm
处理器英特尔 Gemini Lake 处理器
英特尔 Gemini Lake-R 处理器
核心数由处理器决定
主频由处理器决定
缓存由处理器决定
芯片组由处理器决定
BIOSUEFI
扩展功能
M.21 × M.2 用于 Wi-Fi(E key,规格:2230)
mSATA1 × 全高规格用于固态硬盘

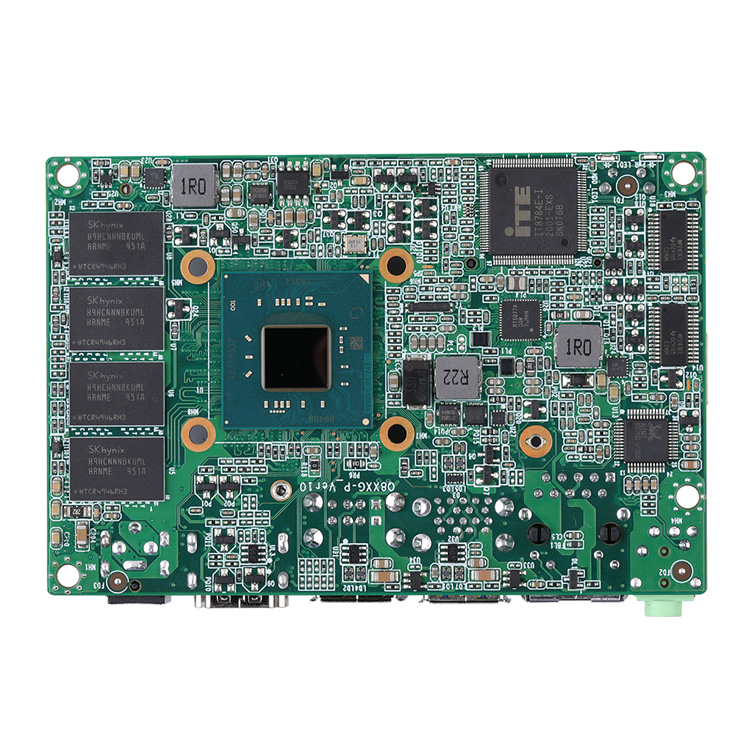

内存
规格LPDDR4 2133/2400MHz SDRAM
最大支持4GB,板载,8GB(可定制)
图形控制器
控制器由处理器决定
EDP1
HDMI1
多显支持
网卡
接口速度10/100/1000Mbps
控制器1 × 瑞昱千兆网卡
连接器1 × RJ-45
音频
控制器瑞昱高清音频
配件
配件不支持
正面接口
电源按钮1 × 电源按钮
指示灯1 × 电源指示灯,1 × 硬盘指示灯

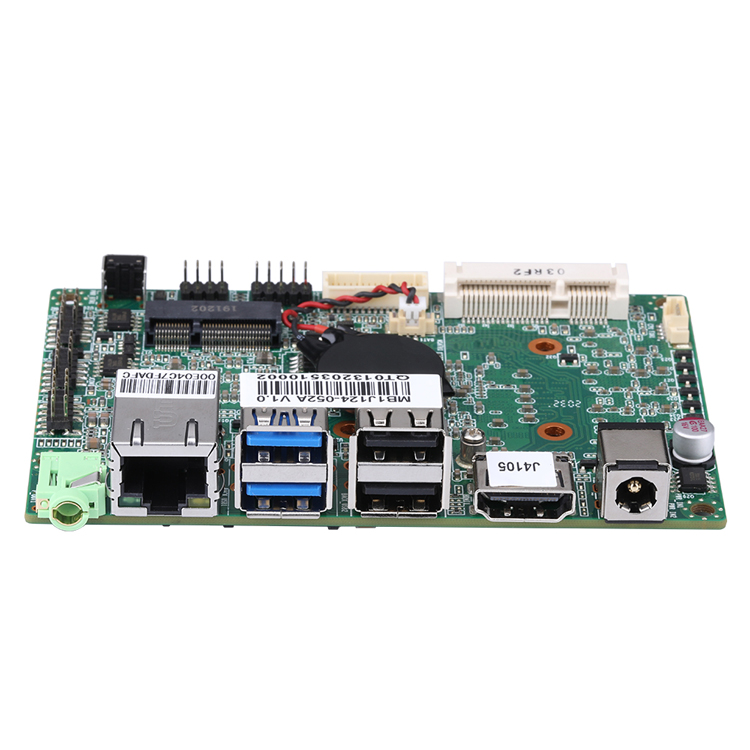

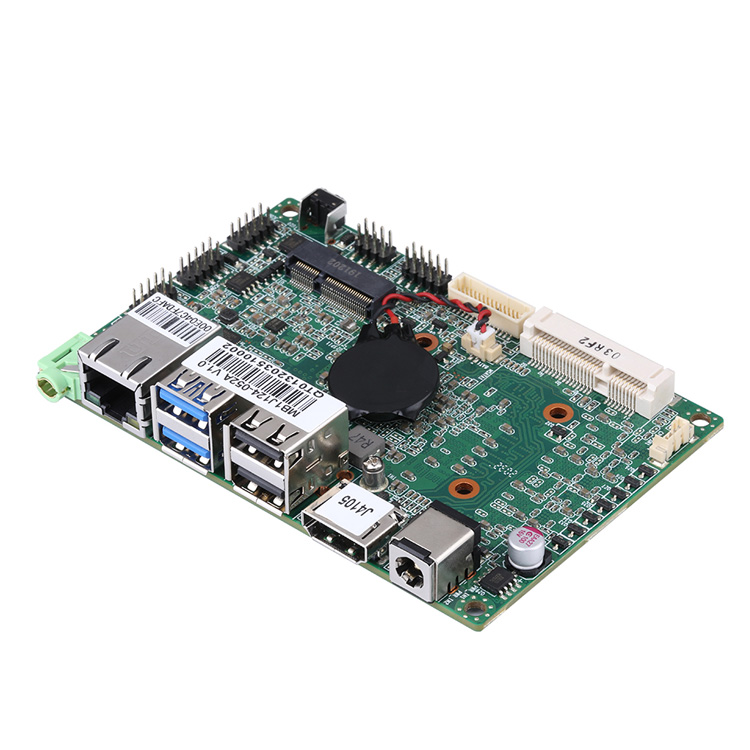

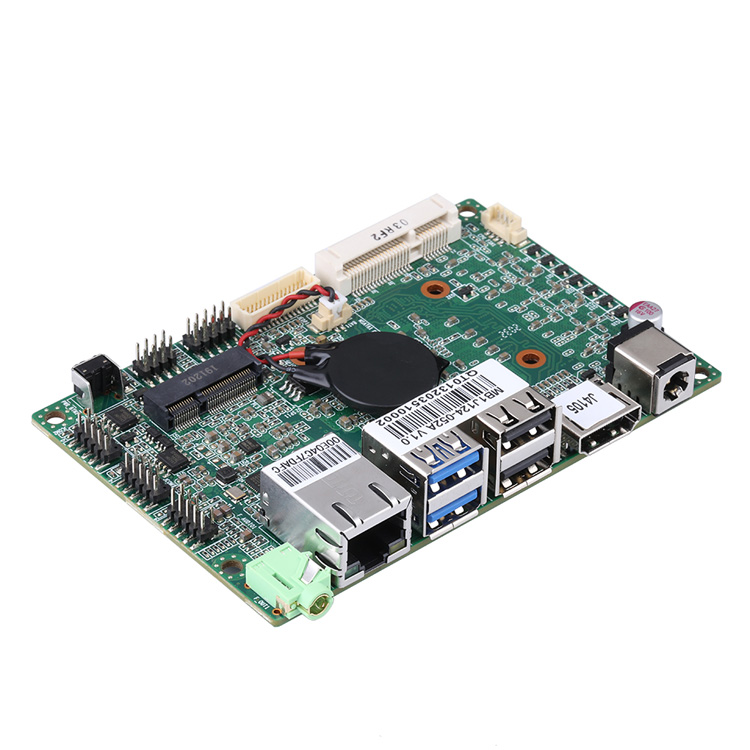

背部接口
电源输入接口1
HDMI1
网卡1
USB2 × USB 3.0,2 × USB 2.0
音频接口1(麦克风接口,扬声器接口)

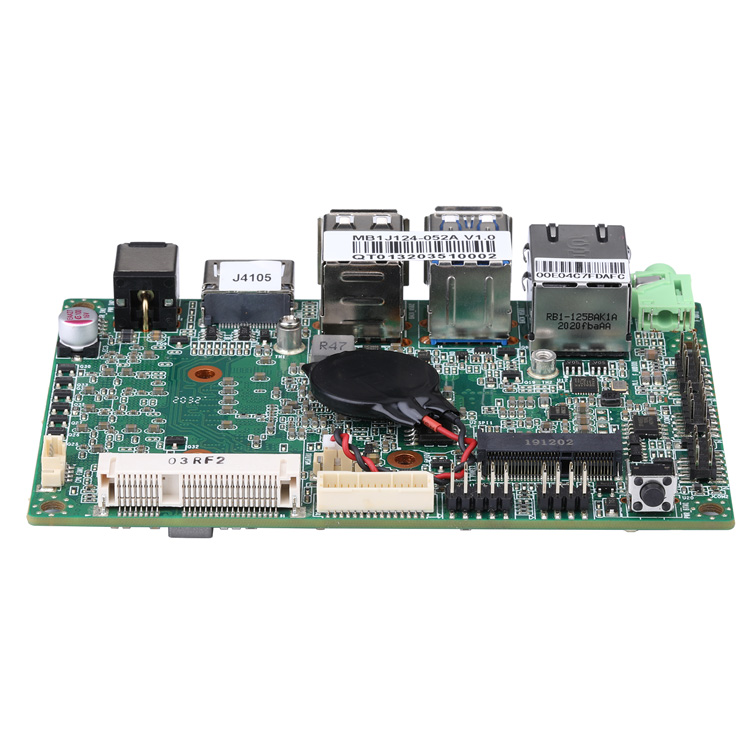

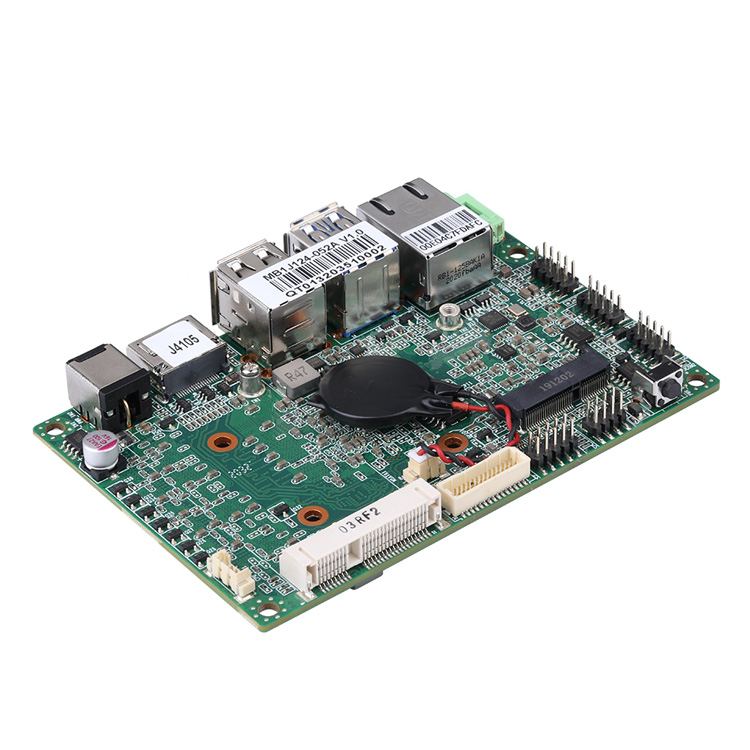

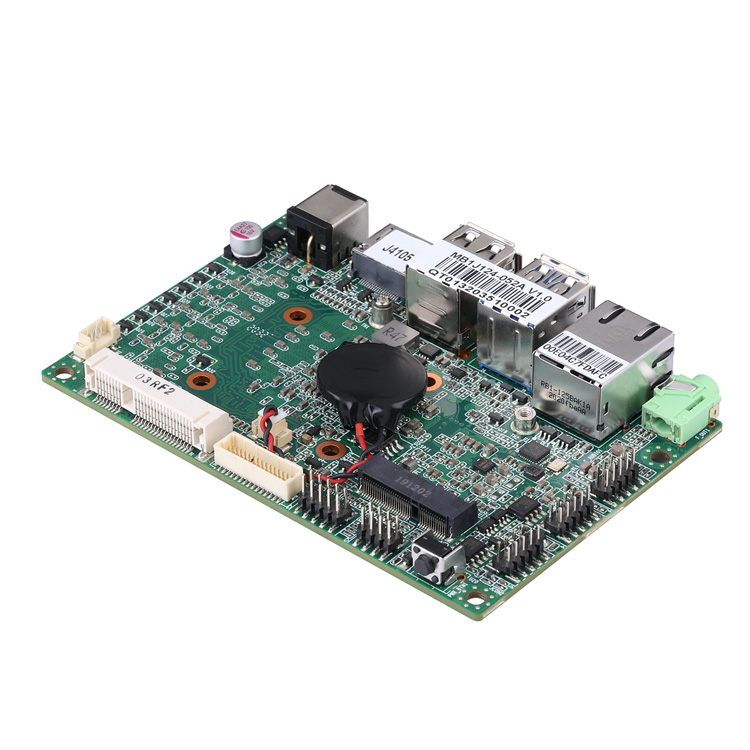

内部连接器
EDP1,2 × 15Pin,间距:1.0mm(可定制)
串口2,2 × 5Pin,间距:2.0mm
RS-485COM1/2 可设置为 RS-485
GPIO扩展插针1,2 × 5Pin,间距:2.0mm
面板扩展插针1,2 × 5Pin,间距:2.0mm
音频扩展插针1,2 × 5Pin,间距:2.54mm
电源输入插座1,1 × 2Pin,间距:5.08mm(可定制)
看门狗定时器
输出From Super I/O to Drag RESETCON#
间隔256 Segments,0,1,2,3,,,255 sec/min
电源规格
电源输入12V 直流输入,外径5.5mm,内径2.5mm
工作环境
工作温度0-50 ℃
操作系统支持
操作系统支持Windows 10,Linux

包装清单

序号类别数量标记
1主板1片
2外接硬盘2合1 SATA线材1根

快速订购编码:订货编码,如MB1J124-0521


订货编码CPU类别CPU型号核心线程默认频率睿频缓存内存显示核心
MB1J124-0511赛扬J4005222.0GHz2.7GHz4M4GBIntel UHD 600
MB1J124-0521赛扬J4105
441.5GHz2.5GHz4M4GBIntel UHD 600
MB1J124-052A赛扬J4105441.5GHz2.5GHz4M8GBIntel UHD 600
MB1J124-0512赛扬N4000221.1GHz2.6GHz4M4GBIntel UHD 600
MB1J124-0522赛扬N4100441.1GHz2.4GHz4M4GBIntel UHD 600
