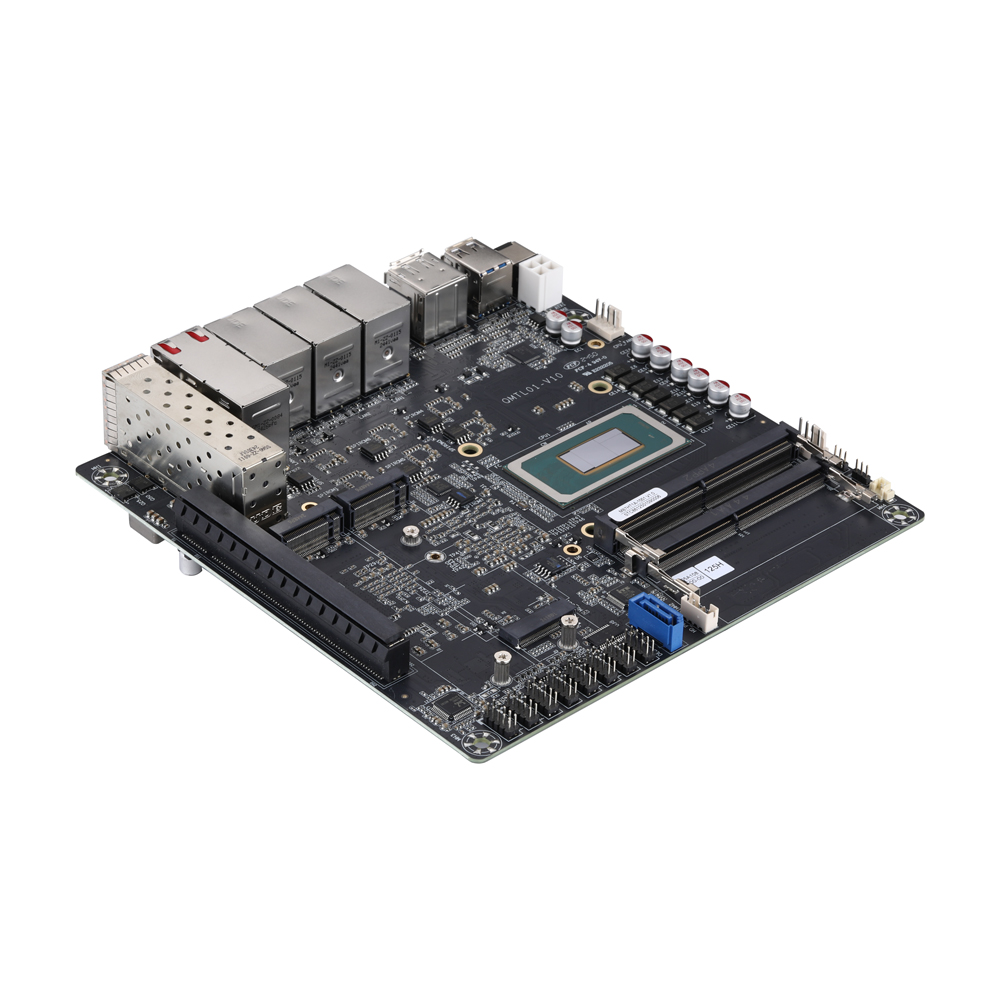

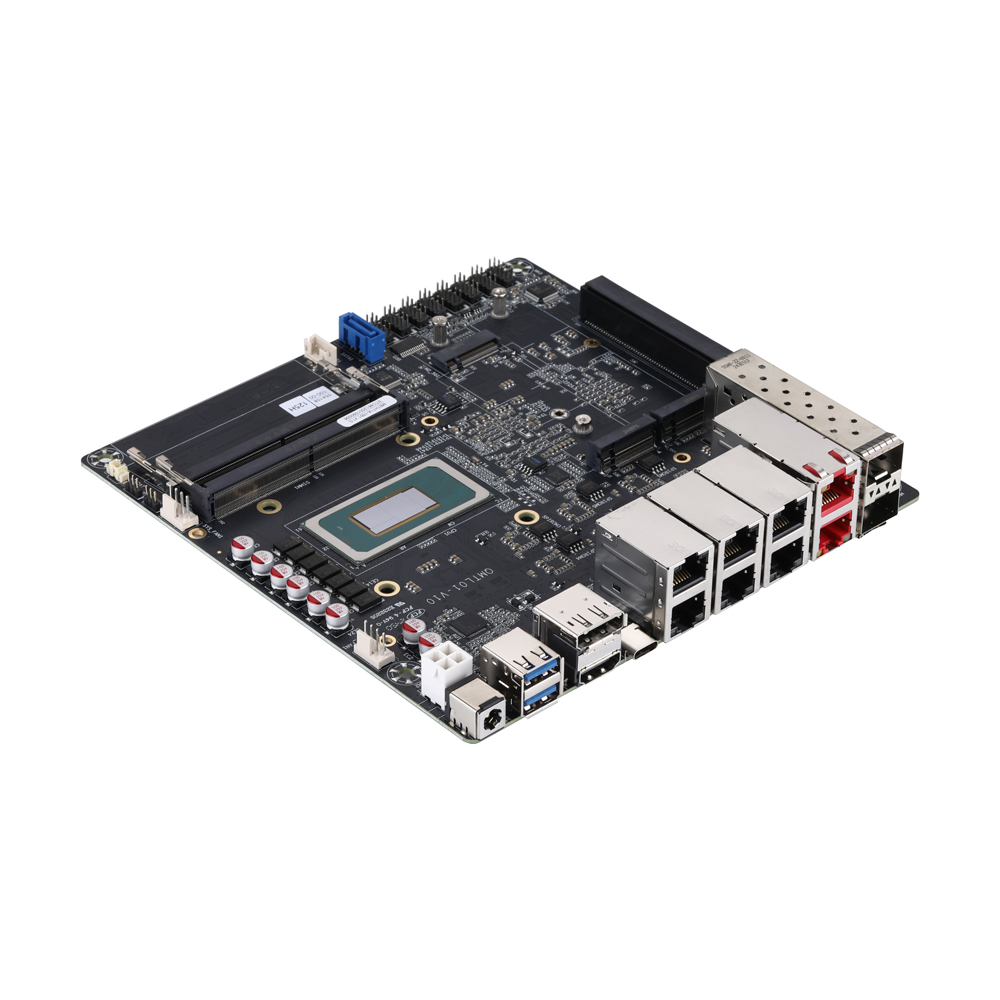

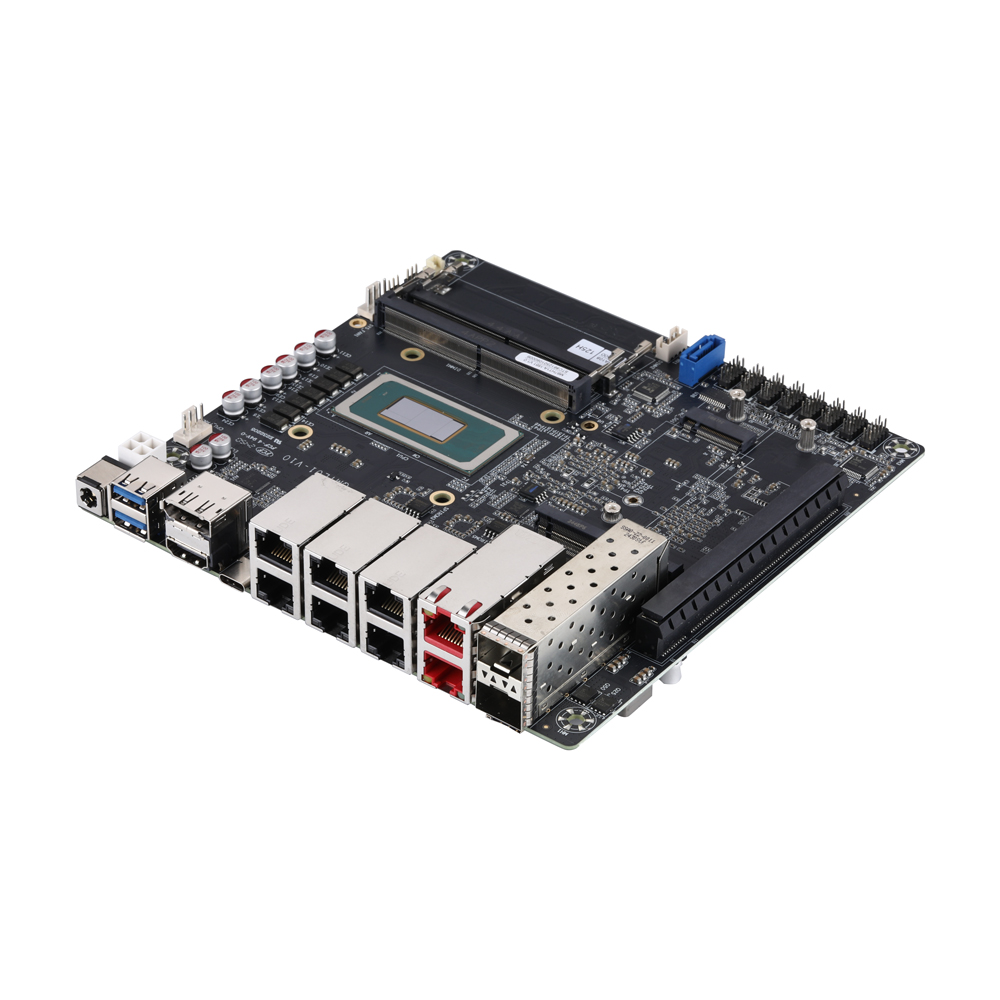

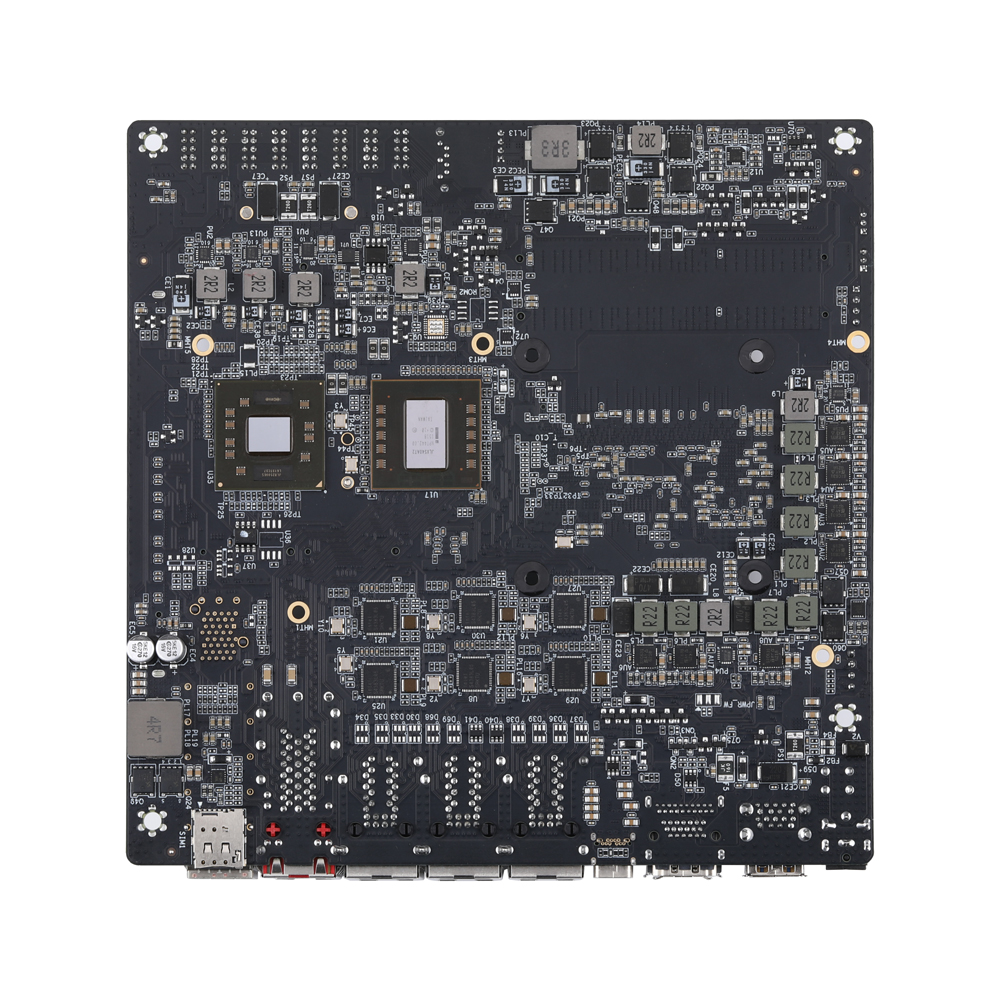

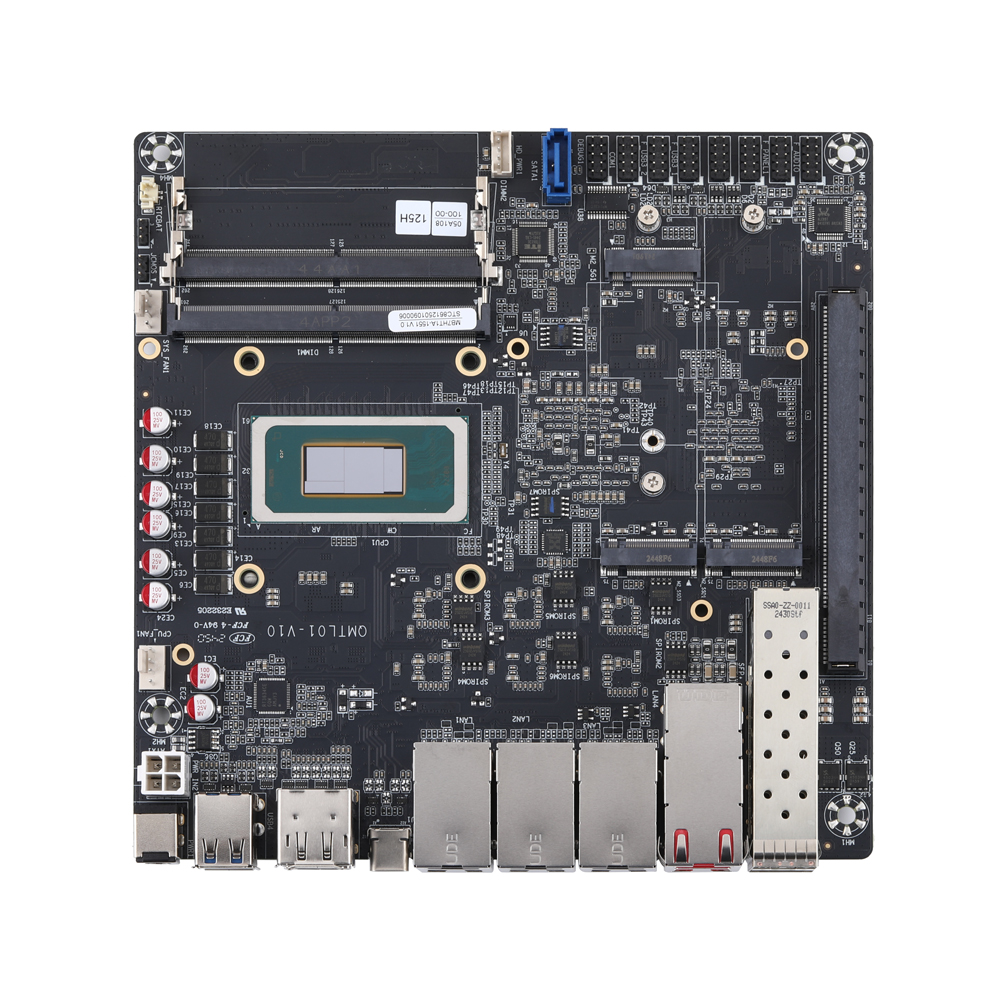

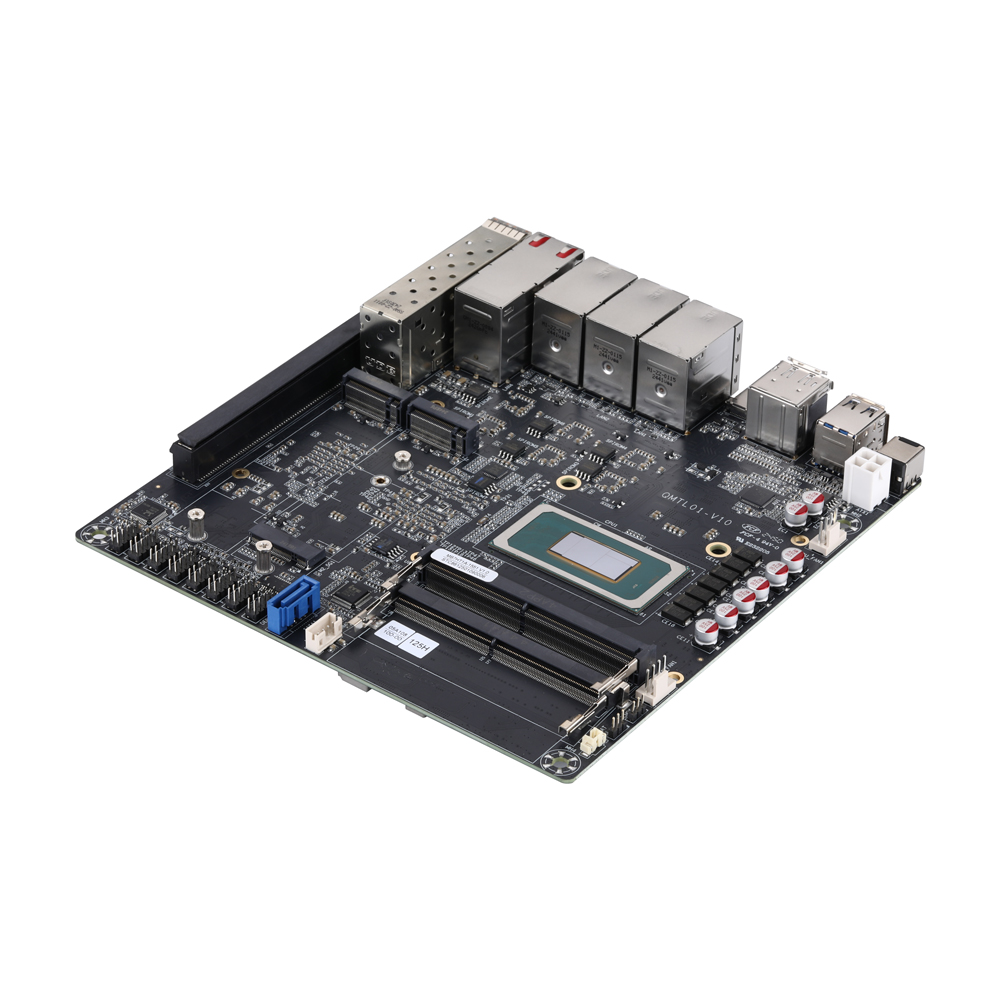

MB7HT1X-150U 系列工控主板
- 网卡总数量:
- 10G 光口:
- 10G 电口:
- 2.5G 电口:
- 1G 电口:
- 串口数:
英特尔 Meteor Lake U/H Ultra 处理器(系列 1)
英特尔 Arrow Lake U/H Ultra 处理器(系列 2)
1 × Display Port, 1 × HDMI
3 × USB 3.0, 1 × Type C
3 × M.2, 1 × SATA 3.0, 1 × RS-232
6 × 英特尔 I225-V/I226-V 2.5G 网卡
2, 英特尔 X540 10G 网卡
2, 英特尔 X710-BM2 10G SFP+
1 × PCIe 5.0 × 8 Slot
处理器规格 | |
尺寸 | 170 × 170mm |
处理器 | 英特尔 Meteor Lake U/H Ultra 处理器(系列 1) 英特尔 Arrow Lake U/H Ultra 处理器(系列 2) |
核心数 | 由处理器决定 |
主频 | 由处理器决定 |
缓存 | 由处理器决定 |
芯片组 | 由处理器决定 |
BIOS | UEFI |
扩展功能 | |
M.2 | 1 × M.2 用于固态硬盘(M key,规格:2280,PCIe 4.0 × 4) |
M.2 | 1 × M.2 用于固态硬盘(M key,规格:2280,PCIe 4.0 × 1) |
M.2 | 1 × M.2 用于 4G/5G(B key,规格:3042/3052) |
内存 | |
规格 | DDR5 4800MHz SDRAM |
最大支持 | 96GB |
连接器 | 2 × 笔记本内存插槽 |
图形控制器 | |
控制器 | 由处理器决定 |
显存 | 共享内存 |
Display Port | 1 |
HDMI | 1(支持 HDMI 1.4a) |
多显 | 支持 |
网卡 | |
RJ-45/2.5G | 6,英特尔 I225-V/I226-V 2.5G 网卡 |
RJ-45/10G | 2,英特尔 X540 10G 网卡 所有接口并发时,最大速度为12Gbps |
SFP+ / 10G | 2,英特尔 X710-BM2 10G SFP+ |
音频 | |
控制器 | 瑞昱高清音频 |
SATA | |
最大传输速度 | SATA 3.0(6.0Gb/S) |
配件 | |
配件 | 硬盘线,串口线 |
背部接口 | |
电源输入接口 | 1 |
USB 3.0 | 2 × USB 3.0(Type A) |
显示输出 | 1 × Display Port,1 × HDMI |
Type C | 1,USB 3.0 |
网卡 | 6 × 2.5G |
网卡 | 2 × 10G |
SFP+ | 2 × 10G SFP+ |
内部连接器 | |
PCIe 插槽 | 1,PCIe 插槽(规格:X16,PCIe 5.0 × 8) |
电源输入插座 | 1,2 × 2Pin,间距:5.5mm/4.2mm |
处理器风扇连接器 | 1,1 × 4Pin,间距:2.54mm |
系统风扇连接器 | 1,1 × 4Pin,间距:2.54mm |
音频扩展插针 | 1,2 × 5Pin,间距:2.0mm |
面板扩展插针 | 1,2 × 5Pin,间距:2.0mm |
USB 2.0 扩展插针 | 4,2 × 5Pin,间距:2.0mm |
USB 3.0 扩展插针 | 1,2 × 5Pin,间距:2.0mm |
串口 | 1,2 × 5Pin,间距:2.0mm |
SATA | 1,SATA 3.0(6.0Gb/S) |
SATA 供电连接器 | 1,1 × 4Pin,间距:PH2.0mm |
来电开机跳线 | 支持,1 × 3Pin,间距:2.0mm |
BIOS清除跳线 | 支持,1 × 3Pin,间距:2.0mm |
GPIO扩展插针 | 1,2 × 5Pin,间距:2.0mm |
看门狗定时器 | |
输出 | From Super I/O to Drag RESETCON# |
间隔 | 256 Segments,0,1,2,3,,,255 sec/min |
电源规格 | |
电源输入 | 12V/19V 电源输入接口,外径5.5mm,内径2.5mm |
工作环境 | |
工作温度 | 0-50 ℃ |
操作系统支持 | |
操作系统支持 | UEFI Windows 10,UEFI Linux |
序号 | 类别 | 数量 | 标记 |
1 | 主板 | 1片 | |
2 | 外接硬盘2合1 SATA线材 | 1根 |
